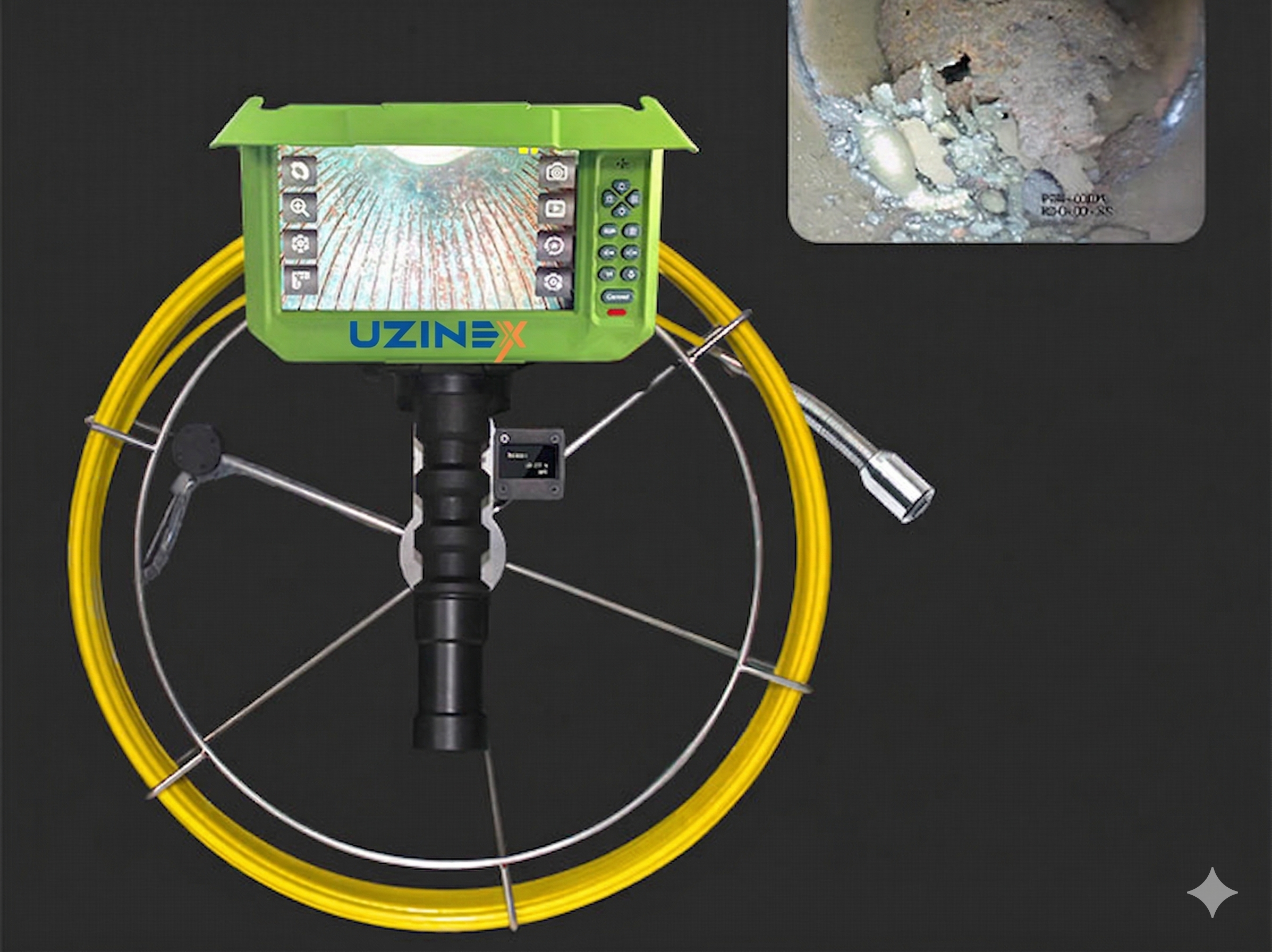

Бороскоп для інспекції труб GT-PTZ — портативна HD-система з кабелем GFRP (склопластик, армований скловолокном полімер) для NDT-інспекції труб і ємностей з діаметрами між 9мм і 800мм, у застосуваннях в енергетичній, нафтохімічній, аерокосмічній і промислово-дослідницькій сферах. На відміну від штанг з гнучким металевим кабелем, цей бороскоп для інспекції труб використовує жорсткий кабель GFRP діаметром 8,2мм — стійкіший до стискання, стабільніший при просуванні на великі відстані й довговічніший у середовищах з агресивними хімікатами чи екстремальними температурами.
4 змінні об'єктиви (8мм, 21мм, 37мм, 49мм металевий) мають індивідуально документовані технічні специфікації — кількість світлодіодів, яскравість LUX, глибина різкості й мінімальний діаметр труби на об'єктив — суттєва інформація для інженерів NDT, що вибирають конфігурацію, придатну для протоколу інспекції. Акумулятор на 8 годин та інтегрована клавіатура доповнюють бороскоп для інспекції труб, розроблений для тривалих сесій технічного аудиту в промислових установках з обмеженим доступом. Ключові переваги бороскопа для інспекції труб GT-PTZ
• Жорсткий кабель GFRP Ø 8,2мм — довговічніший за металевий кабель: Кабель зі склопластику, армованого скловолокном полімеру (GFRP), жорсткіший за звичайний металевий кабель, забезпечуючи контрольоване лінійне просування в довгих трубах без "пам'яті" вигину, накопиченої металевими кабелями. Хімічна стійкість GFRP дозволяє використання цього бороскопа для інспекції труб у трубах з розчинниками, розведеними кислотами й вуглеводнями, що швидко деградують металеві кабелі.
• Об'єктив 37мм з 100 000 LUX — найяскравіший у наборі: Панорамний об'єктив 37мм з 10 світлодіодами й яскравістю 100 000 LUX забезпечує повну видимість у трубах з біоплівкою чи відкладеннями, що поглинають світло, з нескінченним обертанням 360°, нахилом 220° і глибиною різкості від 5мм до нескінченності — повне покриття внутрішньої окружності без сліпого кута.
• Об'єктив 21мм з 14 світлодіодами й антивідбивним балансом білого: Передня камера 21мм з 14 світлодіодами й 40 000 LUX має систему балансу білого, що усуває переекспоновані відблиски з внутрішніх металевих поверхонь — критично в трубах з нержавіючої сталі чи високоглянсових сплавах, де хибні відблиски маскують реальні дефекти.
• Металевий об'єктив 49мм — протиударний для великих труб: Металевий корпус об'єктива 49мм витримує удар об внутрішні перешкоди, наплави зварювання й фланцеві стики в промислових трубах 50–800мм. З 4 світлодіодами й 40 000 LUX об'єктив 49мм видає повне зображення поперечного перерізу труб великого діаметра.
• Час роботи акумулятора 8 годин — повні сесії без підзарядки: Акумулятор на 8 годин покриває повний день інспекції на кількох послідовних секціях без перерв на підзарядку — суттєво в промислових установках, де доступ до розеток обмежений чи де команда працює у відкритому полі.
• Налаштовуваний кабель 30–120м: Довжина кабелю GFRP конфігурується від 30м (короткі внутрішні інспекції) до 120м (промислові труби великого діаметра чи розподільчі мережі). Жорсткість GFRP зберігає спрямоване керування об'єктива по всій довжині кабелю, без бокового "плавання", типового для гнучких металевих кабелів.
• Інтегрована клавіатура й редагування в реальному часі: Фізична клавіатура дозволяє анотацію дефектів, введення технічних коментарів і редагування записів безпосередньо на екрані 7 дюймів у реальному часі — без передачі на зовнішній пристрій і без втрати інформації на стадії постобробки.
• Функція зуму й скидання лічильника метражу: Оптичний зум і функція скидання лічильника метражу дозволяють повторне референсування початкового положення між сегментами інспекції, забезпечуючи безперервність метражу в сесіях з кількома точками доступу на тій самій секції.
Технічні характеристики — бороскоп для інспекції труб GT-PTZ

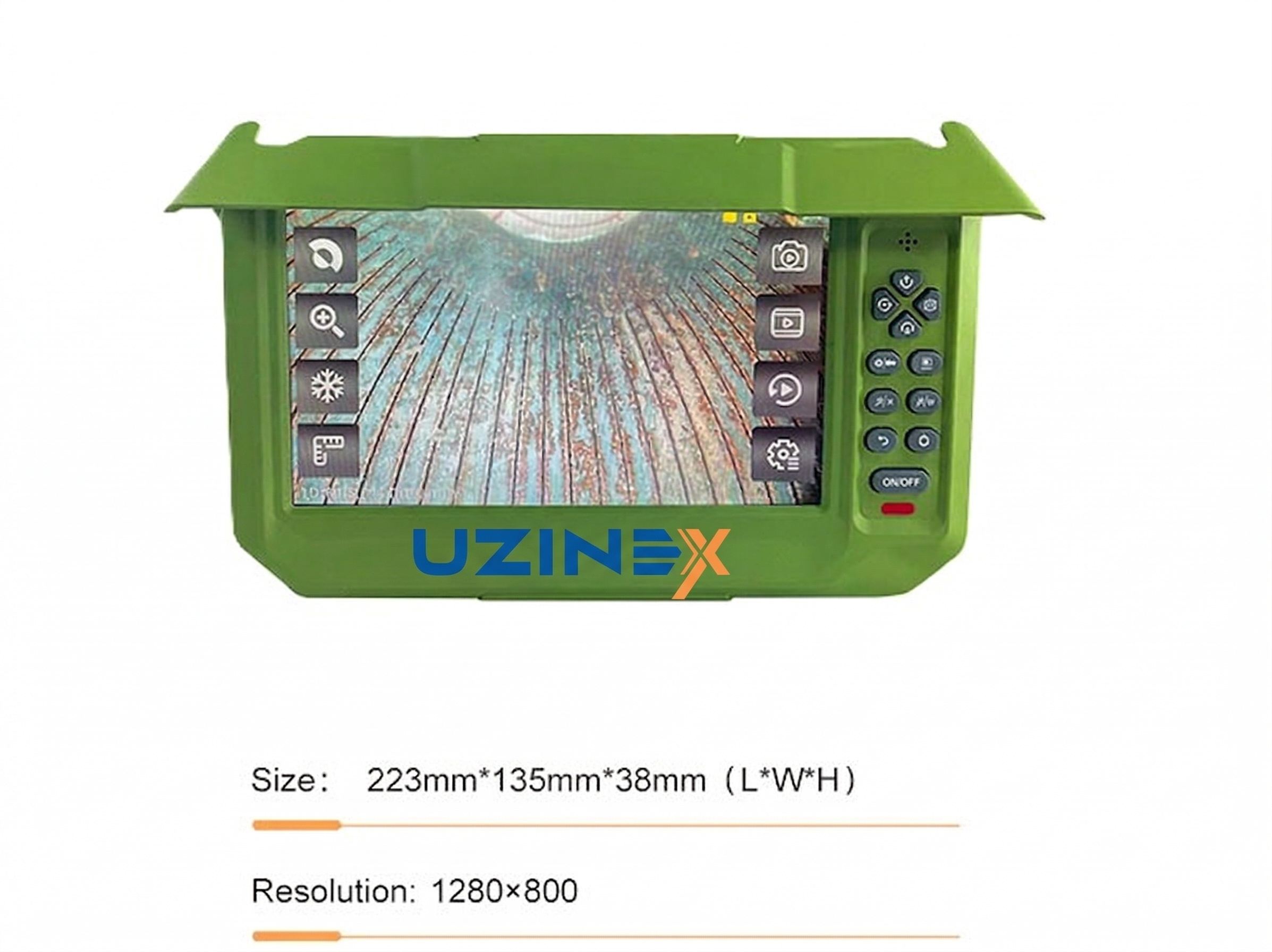

| Екран контролера | 7 дюймів HD портативний, роздільність 1920 × 1080 |
|---|---|
| Внутрішнє зберігання | 32 ГБ |
| Час роботи акумулятора | 8 годин безперервної роботи |
| Інспекційний кабель | GFRP (склопластик, армований скловолокном полімер), Ø 8,2мм |
| Довжина кабелю | 30–120 м (налаштовувана) |
| Діаметр інспекції | 9–800 мм |
| Доступні об'єктиви | 4 розміри: 8мм / 21мм / 37мм / 49мм |
| Об'єктив 8мм | Гнучкий, для труб від 9мм |
| Об'єктив 21мм | 100W піксель, 14 світлодіодів, 40 000 LUX, поле 120°, глибина 20–85мм, IP68, антивідбивний баланс білого |
| Об'єктив 37мм | 100W піксель, 10 світлодіодів, 100 000 LUX, поле 120°, глибина 5мм–∞, 360°/220°, IP68 |
| Об'єктив 49мм (металевий) | 100W піксель, 4 світлодіоди, 40 000 LUX, поле 120°, глибина 5мм–∞, 360°/220°, IP68 |
| Обертання головки камери | 360° безперервне (нескінченне обертання) |
| Нахил головки камери | 220° переворот |
| Спеціальні функції | Зум, скидання лічильника метражу |
| Захист від води | IP68 водонепроникний |
| Клавіатура | Інтегрована — редагування в реальному часі |
| Локалізація 512 Гц | Доступна на запит |
| Центратор об'єктива | Доступний на запит |
| Мови інтерфейсу | Китайська, англійська, французька, іспанська, російська |
Застосування — де використовується бороскоп для інспекції труб GT-PTZ
Бороскоп для інспекції труб серії GT-PTZ — це переважний інструмент інженерів NDT у секторах зі суворими вимогами до документації й трубами в агресивних хімічних середовищах: енергетична й електрична галузь, нафтохімія, технічний нагляд і якість виробництва. Жорсткий кабель GFRP структурно вирізняє його з-поміж штанг з металевим кабелем — хімічна стійкість, жорсткість на стискання й спрямована стабільність на відстанях 30–120м — це вирішальні якості для інспекцій у промислових технологічних трубах, де металеві кабелі передчасно виходять з ладу.
В аерокосмічній і військовій галузях цей бороскоп для інспекції труб інспектує паливні труби, охолоджувальні канали двигунів і трубчасті компоненти в несучих структурах — застосування, де глибина різкості від 5мм до нескінченності об'єктивів 37мм і 49мм, поєднана з антивідбивним балансом білого об'єктива 21мм, видає коректне зображення незалежно від типу оглянутої внутрішньої поверхні (сплав, нержавіюча сталь, композит). Ознайомтеся з повним асортиментом промислового обладнання Uzinex для рішень NDT-інспекції в усіх категоріях труб і установок.
Дослідні інститути, лабораторії матеріалів і відділи якості в прецизійному виробництві використовують системи бороскопів для інспекції труб типу GT-PTZ для аудитів конструкційної цілісності й перевірки виробничих процесів, згідно з міжнародними стандартами неруйнівної відеоінспекції. Індивідуально документовані технічні специфікації на об'єктив дозволяють точний вибір конфігурації, відповідної протоколу інспекції, потрібному застосовним стандартом. Детальні специфікації на об'єктив — посібник з вибору
Вибір правильного об'єктива суттєвий для якості документації NDT. Кожен об'єктив цього бороскопа для інспекції труб має індивідуальні технічні характеристики, що рекомендують його для конкретної категорії застосувань:
• Об'єктив 8мм: Гнучкий, для труб від 9мм внутрішнього діаметра. Ідеальний для капілярних каналів, інжекційних портів і ультрамалих труб у прецизійних промислових компонентах.
• Об'єктив 21мм — 14 світлодіодів, 40 000 LUX, антивідбивний баланс білого: Ширококутна передня камера з полем зору 120° і глибиною різкості 20–85мм. Інтегрований баланс білого усуває переекспоновані відблиски з глянсових металевих поверхонь — ідеально для труб з нержавіючої сталі чи сплавів високої відбивності. Мінімальний застосовний діаметр 23мм.
• Об'єктив 37мм — 10 світлодіодів, 100 000 LUX, глибина різкості 5мм–∞: Найяскравіший об'єктив у наборі — 100 000 LUX з обертанням 360° і нахилом 220°. Глибина різкості від 5мм до нескінченності дозволяє одночасне фокусування на стінці труби й на віддаленіших поверхнях. Мінімальний застосовний діаметр 39мм.
• Металевий об'єктив 49мм — 4 світлодіоди, 40 000 LUX, глибина різкості 5мм–∞: Протиударний металевий корпус для труб 50–800мм у жорстких промислових середовищах. Обертання 360° і нахил 220° видають повне зображення поперечного перерізу труб великого діаметра з твердими металевими поверхнями. Мінімальний застосовний діаметр 50мм.
Часті запитання про бороскоп для інспекції труб GT-PTZ
Що відрізняє бороскоп з кабелем GFRP від штанги з металевим кабелем?
Кабель GFRP (склопластик, армований скловолокном полімер) має вищу жорсткість на стискання порівняно з гнучким металевим кабелем — він просувається контрольовано в довгих трубах без накопичення петель чи "пам'яті" вигину, що відхиляє об'єктив від осі. Хімічна стійкість GFRP дозволяє використання цього бороскопа для інспекції труб у трубах з розчинниками, кислотами й вуглеводнями, що атакують металеву ізоляцію. Штанги з металевим кабелем гнучкіші для вигинів, але менш довговічні в агресивних хімічних середовищах. Чому об'єктив 37мм має 100 000 LUX проти 40 000 LUX об'єктивів 21мм і 49мм?
Об'єктив 37мм з панорамним обертанням 360° має одночасно освітлювати повну окружність труби зсередини — більшу поверхню, ніж переднє поле об'єктива 21мм чи ніж більший об'єктив 49мм. 10 світлодіодів з 100 000 LUX розподіляють світло рівномірно по всій оглянутій окружності, усуваючи бокові тіньові зони, що з'являються при системах освітлення, концентрованих на нижчих потужностях. Який кабель йде стандартно і як обрати правильну довжину?
Стандартний кабель — 30м, розширюваний до 120м на замовлення. Вибір довжини залежить від типу установки: 30м для інспекції компонентів у виробничих цехах і коротких внутрішніх труб; 60м для службових труб у промислових будівлях; 120м для розподільчих мереж і технологічних труб у нафтохімічних чи енергетичних установках. Жорсткість GFRP забезпечує спрямоване керування об'єктива по всій обраній довжині. Як GT-PTZ порівнюється з GT220 і GM320 для промислових NDT-інспекцій?
GT-PTZ — це бороскоп для інспекції труб з кабелем GFRP і документованими специфікаціями на об'єктив — рекомендований для промислових NDT-аудитів, де хімічна стійкість кабелю й точність оптичних даних на об'єктив — вимоги протоколу. GM320 рекомендований, якщо пріоритет — сенсорний екран, WiFi і 7 об'єктивів для діаметрів від 8мм. GT220 відзначається в житлових інспекціях all-in-one з пружинним дизайном корпусу для численних вигинів. Центратор об'єктива — що це й коли потрібен?
Центратор — це опціональний аксесуар, що тримає об'єктив ідеально центрованим на осі труби в трубах з діаметрами, значно більшими за об'єктив. Без центратора об'єктив може лежати на дні труби й давати асиметричне зображення. У трубах з діаметрами в 3–10 разів більшими за діаметр об'єктива центратор забезпечує рівномірне документування всієї внутрішньої окружності — суттєве для звітів відповідності NDT. Чому купити бороскоп для інспекції труб GT-PTZ від UZINEX?
• Безкоштовна технічна консультація для вибору об'єктивів: Команда UZINEX аналізує тип труб, діаметри, внутрішнє хімічне середовище й вимоги протоколу NDT і конфігурує цей бороскоп для інспекції труб з набором об'єктивів і довжиною кабелю GFRP, придатними для ваших специфічних інспекцій.

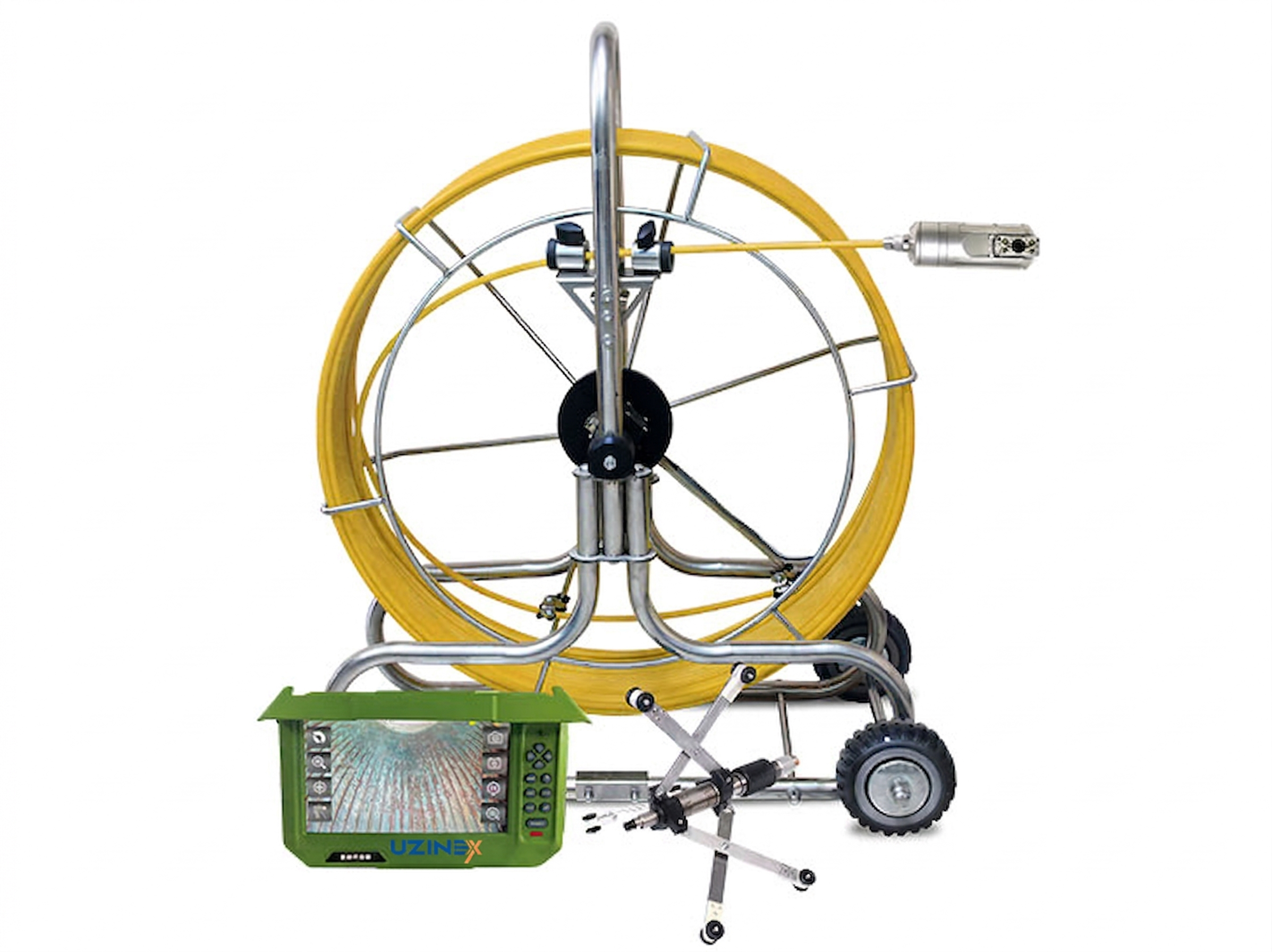

• Повна доставка з практичною демонстрацією: GT-PTZ доставляється з усіма об'єктивами, кабелем GFRP і контролером 7 дюймів. Навчання оператора покриває зміну об'єктивів, використання антивідбивного балансу білого й експорт звітів інспекції — у той самий день, що й доставка.
• Розширена гарантія 60 місяців і технічна підтримка протягом 36 годин: Кожен бороскоп для інспекції труб, доставлений через UZINEX, користується гарантією 60 місяців і гарантованим часом відгуку протягом 36 годин, з пріоритетною доставкою змінних об'єктивів і кабелю GFRP — забезпечуючи безперервність будь-якої програми аудиту з цим бороскопом для інспекції труб.
• Документовані технічні специфікації на об'єктив для протоколів NDT: Повні технічні дані (LUX, кількість світлодіодів, глибина різкості, мінімальний застосовний діаметр) для кожного об'єктива доступні в документації продукту — потрібні для валідації конфігурації проти вимог стандартів NDT, застосовних у вашій галузі.
• Сумісний із міжнародними стандартами неруйнівної інспекції: Відеодокументація Full HD і фото, генеровані GT-PTZ, відповідають міжнародним стандартам NDT, застосовним в енергетичній, аерокосмічній і прецизійно-виробничій галузях у Румунії та Європейському Союзі.
Бороскоп для інспекції труб GT-PTZ — портативний NDT-інструмент з кабелем GFRP, 4 об'єктивами з індивідуально документованими технічними специфікаціями, максимумом 100 000 LUX і 8 годинами роботи акумулятора, для промислових інспекцій від 9мм до 800мм, де хімічна стійкість кабелю й оптична точність на об'єктив — вимоги протоколу, а не опції — усі визначальні якості професійного бороскопа для інспекції труб промислового класу.
