Камера для інспекції свердловин і колодязів GTV300 — портативна система Full HD для візуальної інспекції водяних колодязів, геотехнічних свердловин, гідрогеологічних спостережних паль і підземних бурів, з корпусом із легованої сталі, стійким до тиску й високих температур, ширококутним полем зору 120° із запатентованим кутом, ширшим за еквівалентне імпортоване обладнання, і обертанням 360° для повного документування стінок свердловини з поверхні. З головкою камери 38мм, опущеною на електричному барабані, ця камера для інспекції свердловин і колодязів видає зображення Full HD 1920×1080 у реальному часі на екрані IPS 10 дюймів, на будь-якій глибині, доступній з поверхні.
На відміну від телескопічних штангових систем і перископів, що інспектують колодязі й горизонтальні труби, камера для інспекції свердловин і колодязів типу GTV300 спускається вертикально у вузьку кругову геометрію свердловин і колодязів — куди ні краулер, ні телескопічна штанга не можуть увійти. Корпус із легованої сталі захищає камеру від удару об стінки свердловини й від гідростатичного тиску водяного стовпа, тоді як сумісність AC/DC забезпечує автономну польову роботу без мережевого живлення. Ключові переваги камери для інспекції свердловин і колодязів GTV300

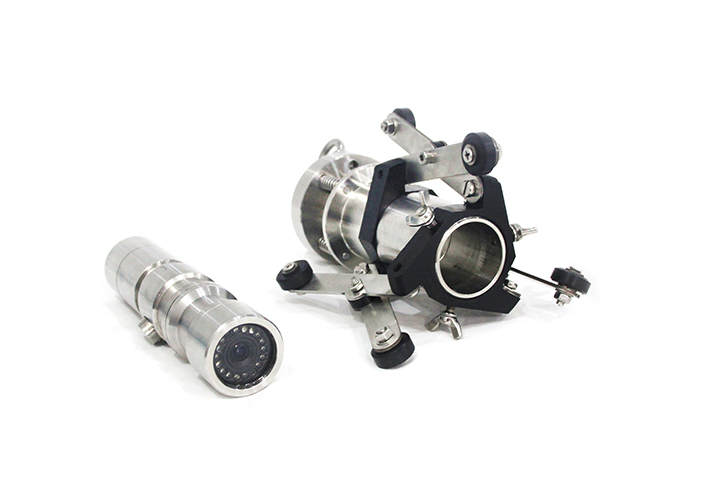

• Протиударний корпус із легованої сталі — розроблений для свердловин і колодязів: Корпус камери з легованої сталі витримує удар об стінки свердловини під час спуску, абразію мінеральних відкладень і гідростатичний тиск водяного стовпа в глибоких колодязях. На відміну від пластикових чи алюмінієвих корпусів каналізаційних камер, ця камера для інспекції свердловин і колодязів справляється з механічними навантаженнями, специфічними для вертикального спуску у свердловини діаметром 38мм.
• Стійкість до високих температур і тисків: Специфікація стійкості до високих температур і тиску дозволяє використання в геотермальних свердловинах, у колодязях, розташованих у зонах з високим геотермальним градієнтом, і в бурах зі значним гідростатичним тиском на великих глибинах — умовах, що перевищують межі стандартних камер інспекції каналізації чи колодязів.
• Запатентоване поле зору 120° — ширше за імпортоване обладнання: Ширококутна оптика 120° — це запатентована технологія Jiutai, з полем зору, явно ширшим за еквівалентне імпортоване обладнання. У свердловинах діаметром 38мм ширше поле зору означає, що видно більше стінки одночасно й потрібно менше положень спуску для повного документування поперечного перерізу.
• Запатентоване LED-освітлення — максимальна чіткість на глибині: Система LED-освітлення з регульованою яскравістю — це запатентована технологія Jiutai, розроблена для забезпечення чіткості зображення на великих глибинах, де природне світло дорівнює нулю й де неконтрольовані відблиски погіршили б якість візуального документування геологічних формацій і дефектів стінок свердловини.
• Обертання 360° + ширококутний огляд — повне документування свердловини: Головка камери обертається безперервно на 360° для повного документування внутрішньої окружності свердловини на кожному рівні глибини. Поєднання обертання 360° з ширококутним полем зору 120° забезпечує тотальне покриття стінок свердловини без повторення положення спуску.
• Електричний барабан з лічильником глибини — точний метраж: Електричний барабан опускає й витягає камеру з інтегрованим лічильником глибини — критична інформація для кореляції візуальних аномалій і дефектів з точною глибиною в геологічному профілі чи в обсадній колоні свердловини.
• Сумісність AC/DC — повна польова автономність: GTV300 працює як від мережевого живлення (AC), так і від власного акумулятора (DC) — суттєво для польових інспекцій геотехнічних свердловин і водозабірних колодязів у сільських чи віддалених районах без електропостачання на місці.
• Кілька патентів з імпортованими німецькими компонентами — сертифікована якість: GTV300 інтегрує власні патенти Jiutai й якісні компоненти, імпортовані з Німеччини. Це поєднання — патенти на ширококутну оптику й LED, німецькі прецизійні компоненти — видає найчіткіше доступне зображення в цій категорії обладнання для інспекції свердловин і колодязів.
Технічні характеристики — камера для інспекції свердловин і колодязів GTV300
| Тип камери | CMOS Full HD |
|---|---|
| Роздільність | 1920 × 1080 пікселів |
| Пікселі | 1 мегапіксель |
| Діаметр головки камери | 38 мм |
| Поле зору | 120° ширококутне (запатентоване — ширше за імпортоване обладнання) |
| Обертання камери | 360° безперервне |
| Освітлення | Регульований LED (запатентований) |

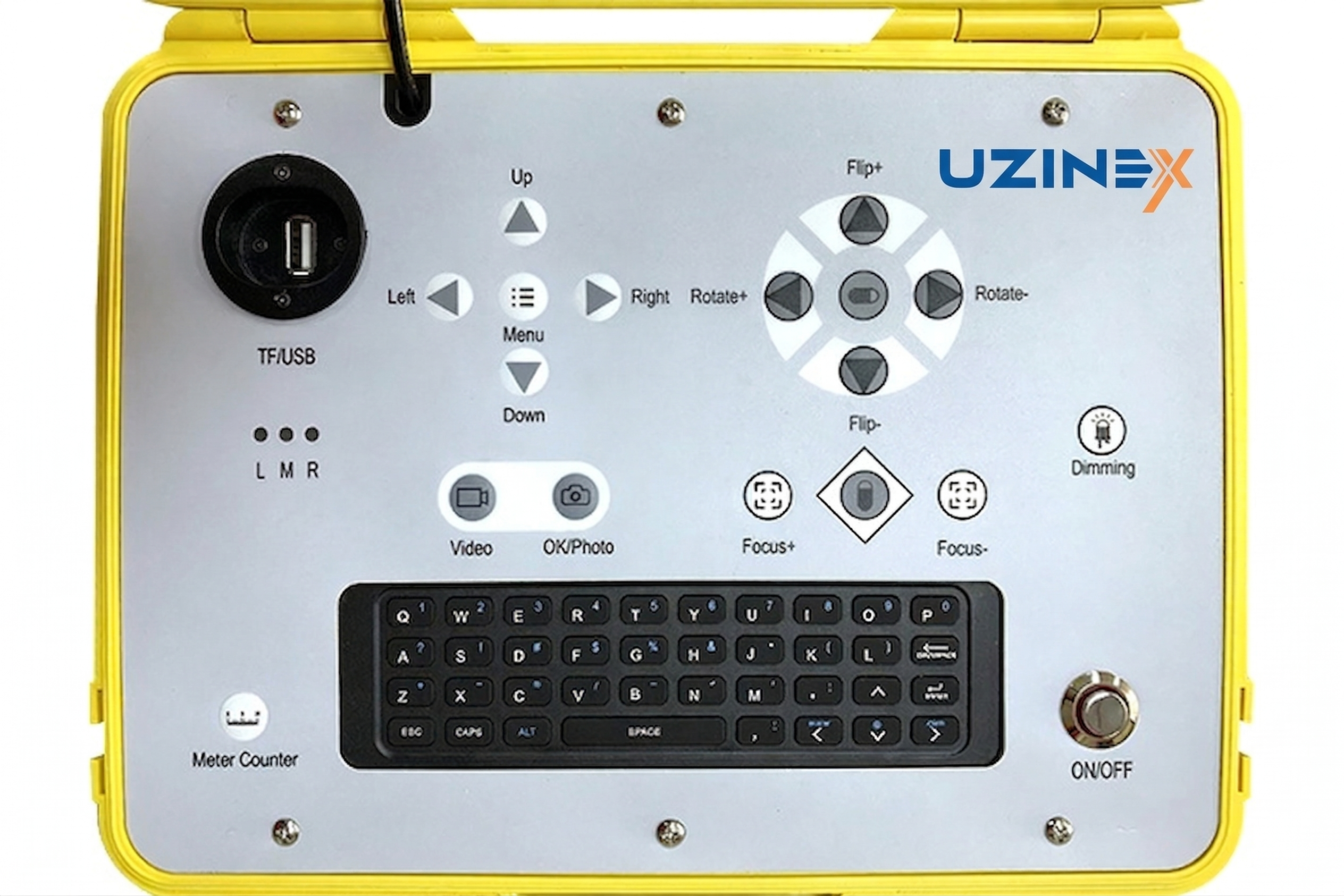

| Екран контролера | 10 дюймів кольоровий IPS повний екран |
| Формат відео | MPEG4 / AVI |
| Корпус камери | Легована сталь — стійкий до удару, тиску й високих температур |
| Захист від води | IP68 водонепроникний |
| Кабель спуску | Електричний барабан з лічильником глибини |
| Живлення | AC / DC (сумісний з мережею й власним акумулятором) |
| Стійкість до температури | Висока (стійкість до високої температури й тиску) |
| Патенти | LED-освітлення + ширококутна оптика 120° |
| Ключові компоненти | Імпортовані з Німеччини |
| Кастомізація | Доступна на запит |
Застосування — де використовується камера для інспекції свердловин і колодязів GTV300
Камера для інспекції свердловин і колодязів серії GTV300 — це стандартний інструмент геотехнічних інженерів і бурильних компаній, що виконують інспекції гідрогеологічних спостережних свердловин, фундаментних паль і бурів моніторингу рівня ґрунтових вод. Камера 38мм спускається у стандартні свердловини з діаметрами від 50–75мм, документуючи пройдені геологічні формації, стан обсадної колони, мінеральні відкладення, тріщини й зміщення стінок свердловини — інформація, суттєва для геотехнічних проєктів, гідрогеологічних досліджень і програм моніторингу якості ґрунтових вод.
Аварійні служби, сейсмічні пошуково-рятувальні команди й підрозділи цивільного захисту використовують цю камеру для інспекції свердловин і колодязів для виявлення тих, хто вижив, у колодязях, свердловинах і підземних просторах після землетрусів чи обвалів будівель — застосування, явно документоване виробником Jiutai. Камера 38мм входить у будь-який отвір чи тріщину достатнього діаметра, видаючи живе зображення підземного простору без ризику для рятувального персоналу. Ознайомтеся з повним асортиментом промислового обладнання Uzinex для рішень інспекції в усіх типах підземної інфраструктури.
Компанії аквакультури, оператори водозабірних колодязів і постачальники послуг обслуговування зрошувальних систем використовують системи камер для інспекції свердловин і колодязів типу GTV300 для щорічних інспекцій колодязів ґрунтових вод — оцінюючи стан заглибних насосів, водозабірних сіток, обсадної колони й рівень засмічення, згідно з міжнародними стандартами відеоінспекції підземної інфраструктури. Сумісність AC/DC дозволяє польові інспекції без генератора, використовуючи власний акумулятор системи. Як це працює — інспекція свердловини з GTV300
• Підготовка обладнання й калібрування лічильника глибини: Оператор позиціонує блок GTV300 біля гирла свердловини чи колодязя й скидає лічильник глибини на нуль. Камера 38мм перевіряється візуально — корпус із легованої сталі й ущільнення IP68 інспектуються перед першим спуском.
• Контрольований спуск на електричному барабані: Електричний барабан опускає камеру з контрольованою швидкістю в оглянуту свердловину чи колодязь. Лічильник глибини, відображений на екрані IPS 10 дюймів, постійно відстежує точну глибину головки камери — інформація зберігається автоматично на відеозаписі.
• Інспекція з обертанням 360° і запатентованим LED-освітленням: На бажаній глибині оператор цієї камери для інспекції свердловин і колодязів активує обертання 360° і документує повну окружність свердловини. Регульоване LED-освітлення калібрується для оптимальної чіткості зображення на оглянутій глибині й діаметрі — критичне налаштування для візуалізації дрібних геологічних формацій і тріщин в обсадній колоні свердловини.
• Фотографування й запис з позначенням глибини: Ідентифіковані аномалії — тріщини, зміщення, мінеральні відкладення, засмічення сіток, сторонні об'єкти — фотографуються й записуються на відео. Точна глибина позначається на кожному захопленні для кореляції з геологічним профілем свердловини чи з планом обсадної колони.
• Витягання барабана й генерація звіту: Камера витягається на барабані з контрольованою швидкістю. Записи Full HD з позначками глибини одразу доступні на екрані 10 дюймів для польового аналізу чи для експорту в геотехнічний чи гідрологічний звіт свердловини.
Часті запитання про камеру для інспекції свердловин і колодязів GTV300
Які типи свердловин і колодязів може інспектувати GTV300?
GTV300 інспектує будь-яку свердловину чи колодязь з мінімальним внутрішнім діаметром 40мм: геотехнічні й гідрогеологічні спостережні свердловини (50–100мм стандартний діаметр), водозабірні колодязі (100–300мм), фундаментні палі з внутрішньою обсадною колоною (100–300мм), бури моніторингу рівня ґрунтових вод і свердловини геологічної розвідки. Ця камера для інспекції свердловин і колодязів GTV300 не розроблена для інспекції горизонтальних труб — для них діапазон краулерів і штанг Uzinex — придатне рішення. Чи необхідний корпус із легованої сталі порівняно з алюмінієм чи пластиком?
Так. Під час вертикального спуску у вузькі свердловини камера періодично вдаряється об стінки свердловини — особливо у свердловинах з відхиленою обсадною колоною чи з нерегулярними мінеральними відкладеннями. Корпус із легованої сталі GTV300 витримує ці повторювані удари без деформації чи пошкодження ущільнення IP68. Пластикові корпуси ламаються при ударі; алюмінієві деформуються назавжди, змінюючи геометрію головки камери й компрометуючи ущільнення. Легована сталь зберігає конструкційну цілісність і IP68 протягом усього терміну служби обладнання. Поле зору 120° ширше за конкуренцію — що це означає на практиці?
У свердловині з діаметром 50–75мм відстань між камерою й стінками становить 5–20мм — надзвичайно мала. Поле зору 90° (стандартне на каналізаційних камерах) показує вузьку смугу стінки свердловини; запатентоване поле 120° цієї камери для інспекції свердловин і колодязів покриває більшу площу стінки свердловини на кожному положенні, зменшуючи кількість обертань, потрібних для повного документування окружності, і роблячи інспекцію швидшою й ретельнішою. Чи можна використовувати GTV300 для сейсмічного рятування — як це працює?
Так — виробник явно документує застосування в сейсмічному рятуванні й виявленні тих, хто вижив, під завалами. Камера 38мм входить через будь-яку тріщину, пролом чи отвір з мінімальним діаметром 40мм в обвалених структурах, видаючи живе зображення внутрішнього простору без ризику для рятувального персоналу. Запатентоване LED-освітлення забезпечує видимість у повністю позбавлених світла просторах, а екран IPS 10 дюймів дозволяє рятувальній команді аналізувати живе зображення з поверхні. Як GTV300 порівнюється з телескопічними штанговими камерами GTW06 і GTW106 у діапазоні?
GTW06 і GTW106 — системи для інспекції зверху вниз колодязів і резервуарів, доступних через стандартні точки доступу (діаметр 50–600см). GTV300 розроблена виключно для свердловин і колодязів з діаметрами 40–300мм і глибинами десятки чи сотні метрів — геометрій, недоступних для телескопічних перископів. Корпус із легованої сталі, стійкість до високого гідростатичного тиску й запатентоване поле зору 120° структурно вирізняють її з-поміж полюсних систем, призначених для поверхневих колодязів. Чому купити камеру для інспекції свердловин і колодязів GTV300 від UZINEX?
• Безкоштовна технічна консультація для вашого застосування: Команда UZINEX аналізує тип оглянутих свердловин — геотехнічні, гідрогеологічні, водяні колодязі чи рятування — максимальні діаметри й глибини й конфігурує цю камеру для інспекції свердловин і колодязів з довжиною кабелю й аксесуарами, придатними для вашої програми інспекції.

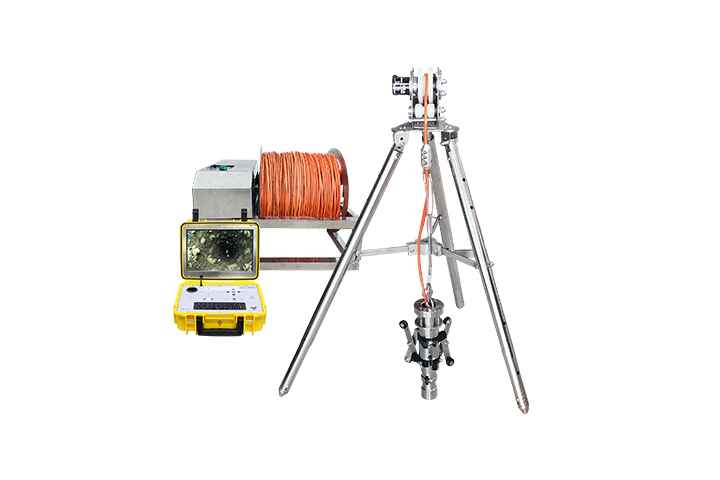

• Повна доставка з електричним барабаном і екраном IPS 10 дюймів: GTV300 доставляється повною — камера з корпусом із легованої сталі, електричний барабан з лічильником глибини, екран IPS 10 дюймів і всі аксесуари — готова до першого спуску без додаткових покупок.
• Розширена гарантія 60 місяців і технічна підтримка менше 36 годин: Кожна камера для інспекції свердловин і колодязів, доставлена через UZINEX, користується гарантією 60 місяців і гарантованим часом відгуку менше 36 годин — суттєво для програм безперервного моніторингу свердловин у геотехнічних проєктах з фіксованими договірними термінами.
• Документовані патенти й німецькі компоненти — перевірювана якість: Патенти на ширококутну оптику й LED, поєднані з компонентами, імпортованими з Німеччини, документовані й обґрунтовувані у файлах закупівель геотехнічних інститутів, бурильних компаній і публічних органів, що потребують обґрунтування якості придбаного інспекційного обладнання.
• Єдина система, спеціалізована для свердловин у діапазоні Jiutai Uzinex: GTV300 — єдина камера для інспекції свердловин і колодязів у всьому діапазоні Jiutai, дистрибутованому UZINEX — спеціальний інструмент для інспекції свердловин і колодязів, який жодна інша система в діапазоні не може замінити за дизайном.
Камера для інспекції свердловин і колодязів GTV300 — корпус із легованої сталі, стійкий до тиску й високих температур, запатентоване поле зору 120°, ширше за імпортоване обладнання, обертання 360°, запатентований LED, Full HD 1920×1080 і електричний барабан з лічильником глибини, для геотехнічних і гідрогеологічних інспекцій, сейсмічного рятування й моніторингу колодязів — усе, що визначає камеру для інспекції свердловин і колодязів промислового класу на глибинах, недоступних для будь-якої іншої системи в діапазоні.
