Камера для інспекції труб 4MP GT102APro — повне Pro-оновлення серії GT102A, що приносить роздільність Ultra HD 4 мегапікселі й бездротову передачу в сегмент труб 120–600мм. Планшет 12 дюймів з роздільністю 2560×1600, пам'ять 128ГБ і вимірювальний лазер, включений стандартно, роблять GT102APro першою камерою для інспекції труб 4MP у діапазоні, здатною документувати з якістю Ultra HD малі труби газу, нафти, каналізації й промислової хімії — діаметри від 120мм, до яких усі інші системи 4MP лінійки не дістаються.
Порівняно зі стандартним GT102A, ця камера для інспекції труб 4MP подвоює роздільність камери (4MP проти 2MP), розширює екран до 12 дюймів з роздільністю 2560×1600, додає повністю бездротову передачу, збільшує пам'ять до 128ГБ і включає вимірювальний лазер як стандартне обладнання — при тому самому діапазоні діаметрів 120–600мм і тій самій антикорозійній міцності IP68, перевіреній у середовищах з газом, вуглеводнями й агресивними хімікатами. Ключові переваги камери для інспекції труб 4MP GT102APro
• 4MP Ultra HD — єдина камера 4MP для труб від 120мм: GT102APro — єдина система в усьому діапазоні Jiutai, що поєднує роздільність 4 мегапікселі із сумісністю з трубами від 120мм. Мікротріщини менше 0,3мм, зачаткова ерозія й дефекти зварних швів, невидимі в зображенні 2MP, стають чітко документованими — без другої сесії інспекції й без неоднозначності в технічному звіті.

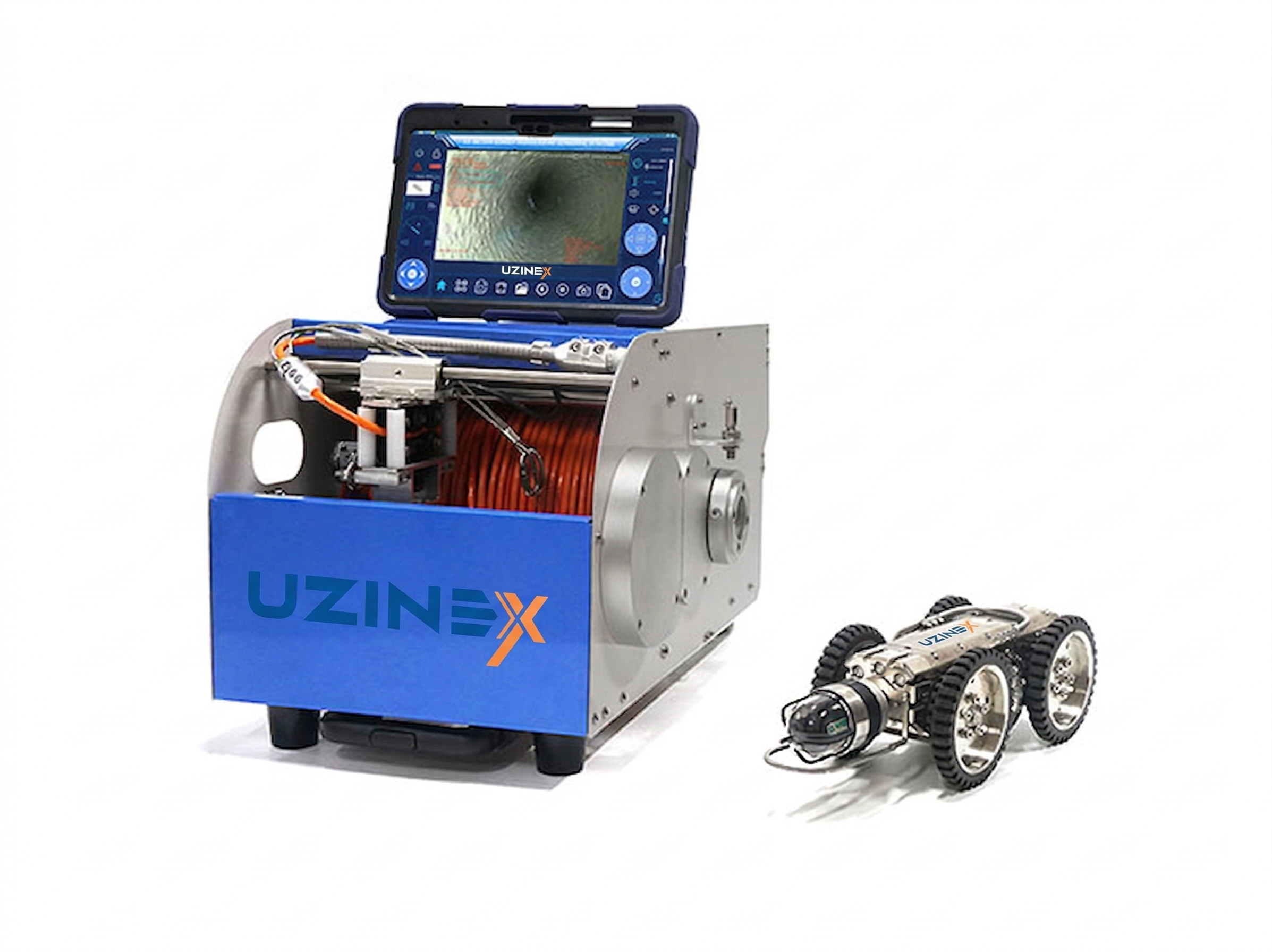

• Бездротовий планшет 12 дюймів, 2560×1600, 128ГБ — повна свобода в полі: Бездротове керування краулером з планшета 12 дюймів усуває фіксоване дротове підключення — оператор вільно рухається навколо колодязя чи отвору доступу. Екран 2560×1600 IPS відтворює живе зображення 4MP повністю, у нативній роздільності, без видимого стиснення.
• Вимірювальний лазер включений стандартно: На відміну від GT102A, де лазер опціональний, ця камера для інспекції труб 4MP включає лазер як стандартне обладнання. Пряме розмірне вимірювання тріщин, локальної ерозії й сторонніх об'єктів виконується на записаному зображенні 4MP, без зовнішнього обладнання й без другого входу в трубу.
• Тяга з шістьма ведучими колесами: Шість ведучих коліс забезпечують вищу силу пересування порівняно з чотириколісними системами в трубах з частковими відкладеннями, розвиненою шорсткістю чи перешкодами, створеними напливами зварювання й стиками — поширеними в трубах промислових установок і застарілих розподільчих мереж.

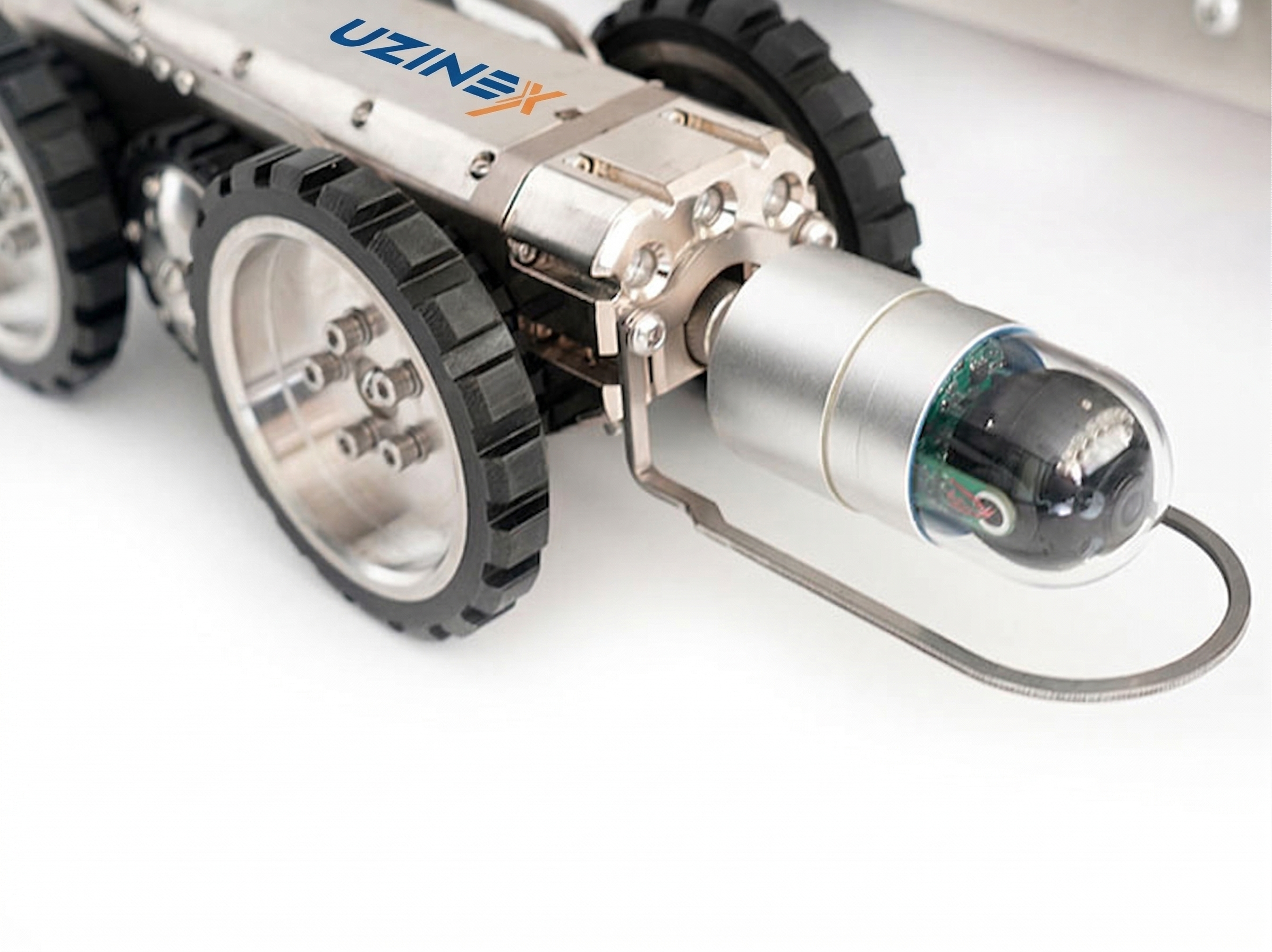

• Нескінченне обертання 360° і нахил 220° — нуль сліпих кутів: Головка камери 51мм з автофокусом pan-and-tilt обертається безперервно на 360° і нахиляється на 220°, повністю покриваючи внутрішню окружність труби. Зум і автоматичний фокус дозволяють оптимальне наближення на будь-якому дефекті без перепозиціонування краулера.
• IP68 антикорозійний — розроблений для агресивних хімічних середовищ: Повне ущільнення IP68 і антикорозійна обробка дозволяють використовувати цю камеру для інспекції труб 4MP у трубах з вуглеводнями, промисловими газами, корозійними хімікатами й стічними водами — умовах, у яких системи без антикорозійного захисту швидко псуються.
• DIP, метраж і тиск, відображені в реальному часі: Екран 12 дюймів постійно відображає локалізацію DIP, лічильник метражу й дані про тиск труби — інформація автоматично корелюється із записаним зображенням 4MP і включається безпосередньо в автоматично генерований звіт інспекції.
• Зберігання 128ГБ і звіт інспекції в реальному часі: Порівняно з 32ГБ стандартного GT102A, 128ГБ GT102APro зберігають кілька сесій повного робочого дня без проміжної передачі. Звіт інспекції генерується в реальному часі на планшеті, готовий до передачі клієнту в кінці сесії.
Технічні характеристики — камера для інспекції труб 4MP GT102APro
| Екран планшета | 12 дюймів кольоровий LCD, роздільність 2560 × 1600 |
|---|---|
| Зберігання планшета | 128 ГБ (розширюване до 1 ТБ) |
| Передача даних | Бездротова |
| Пікселі передньої камери | 4 мегапікселі (4.000.000 пікселів) |
| Діаметр головки камери | 51 мм — автофокус pan-and-tilt |
| Обертання головки камери | 360° безперервне (нескінченне обертання) |
| Нахил головки камери | 220° постійний переворот |
| Підйом головки камери | Електричний (electrical lifting) |
| Задня камера | Так — подвійна передня + задня камера |
| Освітлення | LED оточення, 3 регульовані рівні |
| Вимірювальний лазер | Включений стандартно |
| Локалізація 512 Гц | Доступна на запит (кастомізована) |
| Захист від води | IP68 водонепроникний, антикорозійний |
| Система пересування | 6 ведучих коліс (six-wheel drive) |
| Швидкість переміщення | 0–20 м/хвилину, змінна |
| Сумісний діаметр труби | 120–600 мм (5"–24") |
| Стандартна довжина кабелю | 120 м (налаштовувана до 200 м) |
| Діаметр кабелю | 7,8 мм |
| Електричний барабан | Авто / ручний, 40 кг стандартно |
| Виходи даних | HDMI, відео/фото, звіт інспекції в реальному часі |
| Відображення в реальному часі | DIP, метраж, дані про тиск |
Застосування — де використовується камера для інспекції труб 4MP GT102APro
Камера для інспекції труб 4MP серії GT102APro відповідає точно попиту сегмента професіоналів, що інспектують труби 120–600мм в установках з вимогами до документації Ultra HD — газові мережі природного газу, нафтові труби, нафтохімічні установки й промислова хімія, де якість зображення у звіті не можна скомпрометувати. Роздільність 4MP робить видимими дефекти ступеня I — мікротріщини менше 0,5мм, точкову ерозію, зачаткові дефекти зварних швів — які системи 2MP пропускають чи відображають неоднозначно.
У атомній галузі й в установках з високими рівнями корозії ця камера для інспекції труб 4MP замінює ручну інспекцію й системи стандартної роздільності в трубах 120–600мм допоміжних контурів і внутрішніх службових мереж. Стандартний лазер, бездротова передача й планшет 12 дюймів з 128ГБ дозволяють подовжені сесії без витягання обладнання й без проміжної передачі даних — велика операційна перевага в установках з обмеженнями доступу чи суворими протоколами безпеки. Ознайомтеся з повним асортиментом промислового обладнання Uzinex для рішень інспекції в усіх категоріях діаметрів.
Компанії технічного аудиту, незалежні служби інспекції й відділи забезпечення якості в харчовій, фармацевтичній і прецизійній виробничій галузях використовують камери для інспекції труб 4MP для внутрішніх аудитів цілісності, перевірки ремонтних робіт і документації, відповідної стандартам якості, згідно з міжнародними стандартами неруйнівної відеоінспекції. Звіт у реальному часі, генерований безпосередньо на бездротовому планшеті GT102APro, усуває стадію постобробки й прискорює доставку документації. GT102APro проти GT102A — що приносить Pro-версія
Якщо GT102A — це рішення Full HD для 120–600мм, GT102APro — це камера для інспекції труб 4MP — Pro-оновлення, що приносить якість Ultra HD і бездротову передачу в той самий діапазон діаметрів. Конкретні відмінності проти класичного GT102A:
• 4MP проти 2MP — подвоєна роздільність, дефекти менше 0,5мм документовані без повторної інспекції
• Екран 12 дюймів проти 10 дюймів — бездротовий планшет 2560×1600, нативний перегляд Ultra HD прямо в полі
• Бездротова передача — повна свобода оператора проти фіксованого дротового контролера
• Зберігання 128ГБ проти 32ГБ — повний день інспекції на кількох сесіях без проміжної передачі даних
• Стандартний лазер — включений без додаткової вартості проти кастомізованої опції GT102A
• 6 коліс проти 4 коліс — вища тяга в трубах з відкладеннями чи внутрішніми перешкодами
Часті запитання про камеру для інспекції труб 4MP GT102APro
Чому 4MP має значення в інспекції труб 120–600мм проти стандартного 2MP?
Ця камера для інспекції труб 4MP записує вдвічі більше пікселів, ніж системи 2MP Full HD. У малих трубах 120–200мм відстань між головкою камери й стінкою труби мінімальна — при 2MP мікротріщини й дрібна поверхнева ерозія з'являються як шум зображення чи залишаються невидимими. При 4MP ті самі дефекти документовані чітко й розмірно, без потреби в другій сесії з продуктивнішим обладнанням. Чи працює бездротова передача на всій довжині кабелю 120м?
Так. Бездротова передача працює на всій стандартній довжині кабелю 120м і до 200м у кастомізованому варіанті — відстань бездротової передачі сигналу покриває повний робочий діапазон. Оператор може стояти за 5–10 м від отвору входу краулера, без обмеження довжиною чи орієнтацією окремого сигнального кабелю від кабелю живлення й даних. Чи включений лазер стандартно чи його потрібно замовляти окремо?
Вимірювальний лазер включений стандартно в кожен блок GT102APro — немає додаткової вартості й не потрібно вказувати при замовленні. Це відрізняє GT102APro від GT102A, де лазер опціональний. Пряме розмірне вимірювання на записаному зображенні 4MP робить технічні звіти повними, усуваючи потребу в окремому вимірювальному приладі на сесію інспекції. Який мінімальний діаметр може інспектувати GT102APro?
GT102APro опускається до 120мм — найменший сумісний діаметр у діапазоні краулерів 4MP Jiutai. Головка камери 51мм з автофокусом pan-and-tilt входить у труби від 120мм без форсування. Верхня межа 600мм покриває магістральні фітинги й вторинні розподільчі колектори. GT102APro — єдина камера для інспекції труб 4MP лінійки, що працює на цій нижній межі 120мм. Чи може GT102APro генерувати звіти, сумісні з румунськими нормативними вимогами?
Так. Звіти, генеровані в реальному часі на бездротовому планшеті GT102APro, включають відео Ultra HD 4MP, фото з лазерним позначенням, метраж, DIP і дані про тиск — формат, прийнятий газовими компаніями, нафтохімічними операторами, атомними інспекційними органами й клієнтами з вимогами до документації NDT у Румунії та Європейському Союзі. Чому купити камеру для інспекції труб 4MP GT102APro від UZINEX?
• Безкоштовна консультація для оптимальної конфігурації: Команда UZINEX аналізує тип труб, внутрішнє середовище й вимоги до документації й конфігурує цю камеру для інспекції труб 4MP з довжиною кабелю, опцією 512Гц і будь-якою іншою кастомізацією, потрібною для вашого застосування.
• Доставка на місце, тестування й навчання оператора: GT102APro доставляється, тестується й вводиться в експлуатацію в приміщенні клієнта. Робоча команда отримує повне навчання — бездротова робота, лазер, генерація звіту в реальному часі, перемикання передньої/задньої камери — у той самий день, що й доставка.
• Розширена гарантія 60 місяців і технічна підтримка менше 36 годин: Кожна камера для інспекції труб 4MP, доставлена через UZINEX, користується гарантією 60 місяців і гарантованим часом відгуку менше 36 годин, зокрема віддаленою діагностикою й пріоритетною доставкою запчастин для безперервності програм інспекції.
• Звіти 4MP з лазером, прийняті в NDT-аудитах: Документація, генерована GT102APro — з роздільністю Ultra HD 4MP та інтегрованим лазерним розмірним позначенням — відповідає міжнародним стандартам NDT, застосовним до газової, нафтохімічної, фармацевтичної й атомної установочної галузей.
• Запас компонентів для операційної безперервності: Кабелі Ø 7,8мм, модулі живлення й зношувані деталі для краулера GT102APro доступні з власного складу UZINEX, без часу очікування на імпорт і без переривань програм періодичної інспекції.
Камера для інспекції труб 4MP GT102APro — комплексне рішення для команд, що інспектують труби 120–600мм і потребують якості Ultra HD, стандартного лазера, бездротової передачі й звітів у реальному часі, без компромісу щодо роздільності й без обмежень мобільності в полі — єдина камера для інспекції труб 4MP у діапазоні, сумісна з мінімальним діаметром 120мм.
