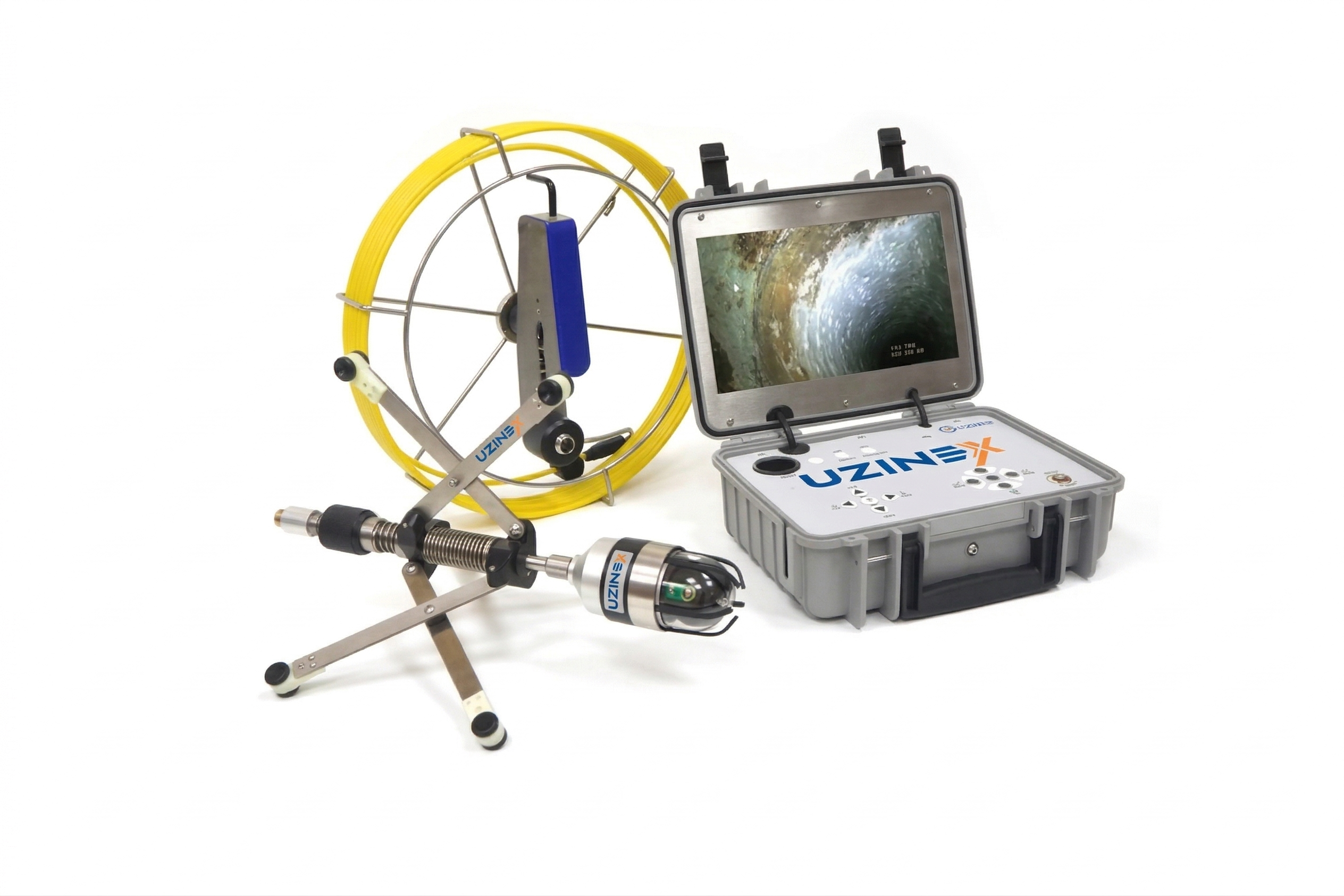

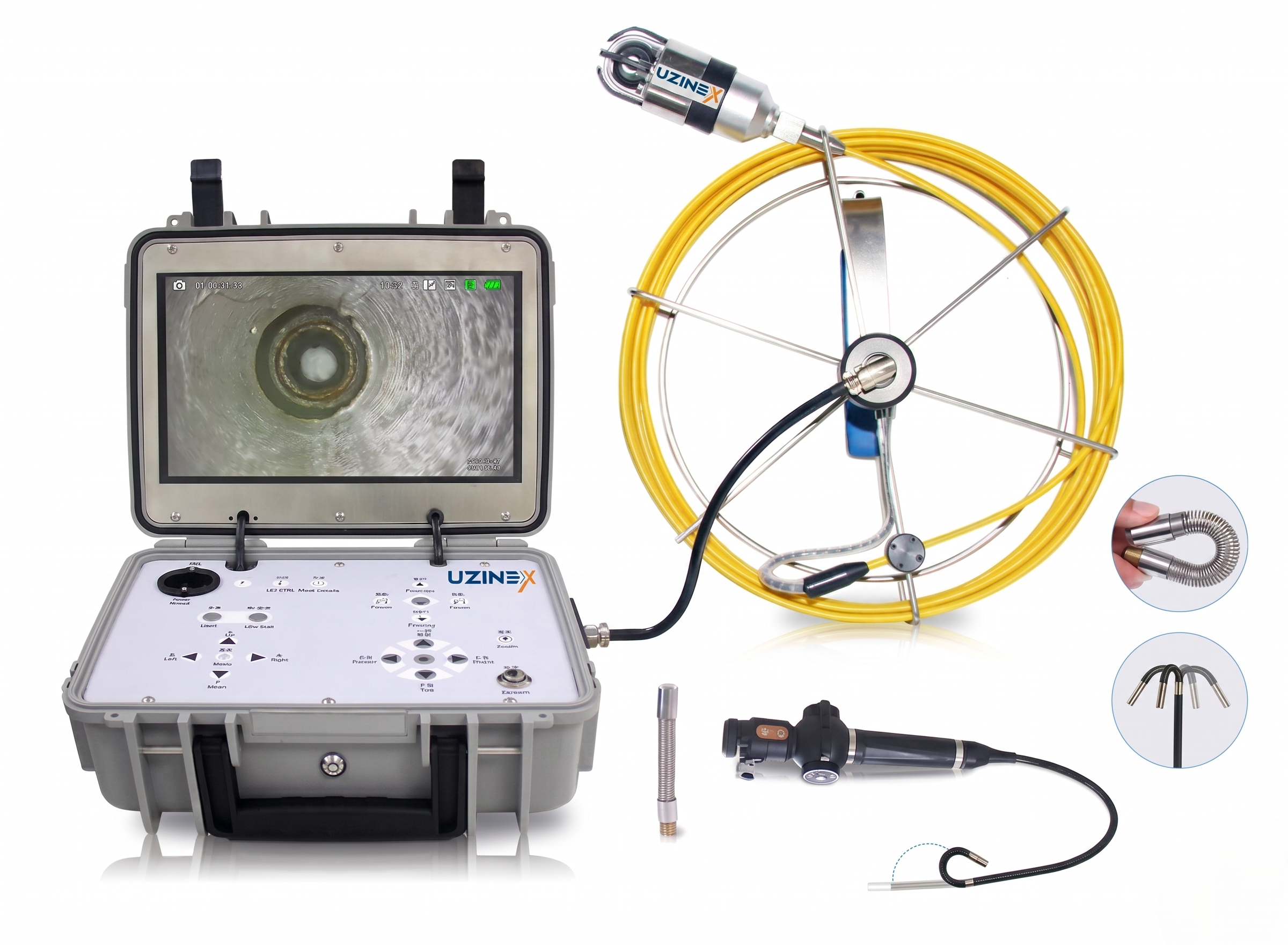

Відеокамера для інспекції каналізації GT230 — багатофункціональна система Ultra HD з п'ятьма змінними об'єктивами й запатентованою технологією для інспекції каналізаційних труб з діаметрами від 7мм до 800мм. З об'єктивом 5.5мм, що входить у труби 7мм, дев'ятьма запатентованими рівнями яскравості Cold LED і порівняльним лазером, включеним стандартно на об'єктиві 51мм, ця відеокамера для інспекції каналізації поєднує найширший діапазон діаметрів у лінійці штангових Jiutai із запатентованою оптичною й освітлювальною технологією, з передовою імпортованою технологією в основі дизайну.
Водонепроникний блок керування DVR 10.1 дюйма, скловолоконний кабель 7мм довжиною 10–120м і час роботи акумулятора 6 годин роблять GT230 відеокамерою для інспекції каналізації, здатною працювати незалежно від електромережі, у будь-яких польових умовах — від внутрішніх інспекцій сантехніки в будівлях до перевірки газових і нафтових труб у промислових установках. Ключові переваги відеокамери для інспекції каналізації GT230
• Об'єктив 5.5мм — входить у труби 7мм, абсолютний рекорд у діапазоні: GT230 — єдина відеокамера для інспекції каналізації в діапазоні Jiutai, оснащена об'єктивом 5.5мм, здатним інспектувати труби від 7мм внутрішнього діаметра — найменший діаметр у всій серії штангових і бороскопів. Капілярні службові труби, інжекційні приєднання й прецизійні установки з діаметрами 7–15мм придатні для інспекції без промислового відеоскопа.
• Дев'ять рівнів яскравості Cold LED — запатентовано: Система освітлення Cold LED з 9 регульованими рівнями — це технологія, запатентована Jiutai. Холодне світло Cold LED усуває тепловий ефект звичайних світлодіодів на поверхнях з термочутливими покриттями й зменшує втому очей оператора під час довгих сесій. Дев'ять рівнів регулювання — проти 3–6 інших систем — дозволяють точну оптимізацію яскравості для кожного діаметра й типу внутрішньої поверхні.
• Порівняльний/вимірювальний лазер включений стандартно на об'єктиві 51мм: Панорамний об'єктив 51мм постачається з інтегрованим порівняльним лазером як стандартне обладнання — не як опція з додатковою вартістю. Лазер проєктує реперні точки на поверхню труби для розмірної оцінки дефектів безпосередньо на записаному зображенні, без зовнішніх вимірювальних інструментів.
• Центратор включений безкоштовно як стандартний аксесуар: Простий центратор для об'єктива 51мм включений у стандартну поставку GT230, без додаткової вартості. Центратор тримає об'єктив на осі труби в трубах з діаметрами, значно більшими за корпус камери, забезпечуючи рівномірне документування внутрішньої окружності.
• П'ять змінних об'єктивів: 5.5 / 16 / 28 / 37 / 51мм: Набір з п'яти об'єктивів включає об'єктив 28мм — унікальний у діапазоні штангових Jiutai порівняно з моделями GT220 і GT-PTZ — і ультрамалий об'єктив 5.5мм. Об'єктив 28мм покриває зону діаметрів 30–80мм, де об'єктив 21мм занадто малий, а 37мм вміщується, але з центратором. П'ять об'єктивів = п'ять діапазонів діаметрів, покритих однією платформою.
• Запатентований оптичний зум — точніший за цифровий зум: Запатентована оптика зуму видає зображення наближення без втрати роздільності, типової для цифрового зуму — дефекти, документовані на максимальному зумі, мають ту саму чіткість, що й нормальне зображення, суттєво для якісних технічних звітів.
• Водонепроникний блок керування DVR 10.1 дюйма: Блок керування з екраном Full HD 1920×1080 водонепроникний і пилостійкий — придатний до роботи надворі під дощем чи в середовищах високої вологості без потреби в додатковому захисті. Бездротова USB-клавіатура й USB-порт для зовнішнього зберігання доповнюють автономну систему документування.
• Скловолоконний кабель 7мм, 10–120м: Скловолоконний штанговий кабель 7мм жорсткіший за звичайний металевий кабель, просуваючись контрольовано в довгих трубах із лічильником метражу, відображеним і збереженим безпосередньо на відеозаписі.
Технічні характеристики — відеокамера для інспекції каналізації GT230
| Екран контролера DVR | 10.1 дюйма HD, роздільність 1920 × 1080, водонепроникний |
|---|---|
| Час роботи акумулятора | 6 годин автономно (сумісний AC/DC) |
| Час заряджання | 7 годин |
| Зберігання | 32 ГБ – 1 ТБ |
| Доступні об'єктиви | 5 розмірів: 5.5 / 16 / 28 / 37 / 51 мм |
| Об'єктив 5.5мм | Входить у труби від 7мм |
| Об'єктив 16мм | Гнучкий, ширококутний, вузькі труби з вигинами |
| Об'єктив 28мм | Запатентований оптичний зум, pan-and-tilt |
| Об'єктив 37мм | Обертання 360°, переворот 220°, запатентований оптичний зум |
| Об'єктив 51мм | 360°/220°, порівняльний лазер включений стандартно, центратор включений |
| Обертання головки камери | 360° безперервне (нескінченне обертання) |
| Нахил головки камери | 220° переворот |
| Освітлення | Cold LED, 9 регульованих рівнів (запатентовано) |
| Вимірювальний лазер | Включений стандартно на об'єктиві 51мм |
| Центратор | Включений безкоштовно (об'єктив 51мм) |
| Пікселі камери | 1MP (2MP опціонально) |
| Діаметр інспекції | 7–800 мм |
| Захист від води | IP68 — стійкість до глибини 10м |
| Кабель | Скловолоконний (fibreglass push rod), Ø 7мм |
| Довжина кабелю | 10–120 м (налаштовувана) |
| Лічильник метражу | Відображений на екрані + збережений на відеозаписі |
| Живлення | AC / DC (автономно чи від мережі) |
| Патенти | Кілька — оптичний зум, Cold LED, ширококутний |
Застосування — відеокамера для інспекції каналізації GT230 на практиці
Відеокамера для інспекції каналізації серії GT230 — це інструмент, обраний ліцензованими монтажниками й фірмами інспекції, що працюють щодня на житлових і комерційних каналізаційних мережах із широким діапазоном діаметрів — від приєднань 7мм всередині до колекторів 800мм — і які не хочуть носити кілька систем для різних діаметрів. П'ять об'єктивів покривають весь діапазон однією платформою; живлення AC/DC усуває залежність від мережевої розетки в полі.
Газові монтажники, інспектори промислових нафтових мереж і команди обслуговування труб у цивільному будівництві використовують цю відеокамеру для інспекції каналізації для документування дефектів у дренажних каналах, службових трубах і вентиляційних каналах з діаметрами 7–800мм. Скловолоконний кабель і час роботи акумулятора 6 годин дозволяють повні сесії інспекції без підзарядки й без крихкості кабелю в трубах зі складною прокладкою. Ознайомтеся з повним асортиментом промислового обладнання Uzinex для рішень відеоінспекції в усіх категоріях труб і установок.
Муніципалітети, компанії з управління будівлями й будівельні підрядники використовують системи відеокамер для інспекції каналізації типу GT230 для приймання нових сантехнічних установок, перевірки засмічених каналізацій і відповідної документації для звітів про втручання, згідно з міжнародними стандартами відеоінспекції труб. Порівняльний лазер, включений стандартно на об'єктиві 51мм, доповнює звіти розмірними даними без додаткового обладнання. Як це працює — робочий процес з GT230
• Вибір об'єктива й автономне ввімкнення: Технік вибирає один із п'яти об'єктивів для діаметра труби для інспекції. Блок DVR вмикається незалежно від електромережі — акумулятор на 6 годин забезпечує повну мобільність у полі без пошуку розетки.
• Введення скловолоконного кабелю в трубу: Скловолоконний кабель 7мм вводиться через сифон, дренажний отвір чи доступний кінець. Лічильник метражу, відображений на екрані, автоматично відстежує положення об'єктива в трубі й зберігає метраж безпосередньо на відеозаписі.
• Інспекція з 9 рівнями Cold LED: Оператор регулює яскравість на один із 9 доступних рівнів для оптимального освітлення оглянутого діаметра. Ця відеокамера для інспекції каналізації — через Cold LED з 9 рівнями — усуває тепловий ефект і забезпечує рівномірну видимість на відбивних поверхнях чи поверхнях з відкладеннями, що поглинають світло.
• Запатентований оптичний зум і документування дефектів: Коли ідентифіковано дефект, запатентований оптичний зум дозволяє точне наближення без втрати роздільності. Фотографування й запис відео активуються кнопками на клавіатурі чи DVR. На об'єктиві 51мм порівняльний лазер проєктує реперні точки для оцінки розміру дефекту.
• Редагування в реальному часі й генерація звіту: Бездротова USB-клавіатура дозволяє анотацію дефектів, введення технічних коментарів і редагування записів на екрані DVR у реальному часі. Дані зберігаються на внутрішній SD-карті (32ГБ–1ТБ) чи на будь-якому підключеному USB-пристрої.
Часті запитання про відеокамеру для інспекції каналізації GT230
Який мінімальний діаметр труби може інспектувати GT230?
З об'єктивом 5.5мм GT230 інспектує труби від 7мм внутрішнього діаметра — найменший доступний діаметр у категорії штангових і бороскопних систем у діапазоні Jiutai, доступному в Uzinex. Це дозволяє інспекцію капілярних службових труб, інжекційних приєднань і прецизійних установок з діаметрами 7–20мм, куди жодна інша штангова система в діапазоні не може увійти. Які згадані патенти й яку практичну перевагу вони приносять?
GT230 має зареєстровані патенти на три компоненти: оптичний зум об'єктива (детальні зображення без втрати роздільності при зумі), система освітлення Cold LED на 9 рівнів (холодне, рівномірне світло, точне регулювання) і ширококутна оптика передніх об'єктивів (ширше поле зору, ніж стандартна оптика). Ці патенти означають, що цю відеокамеру для інспекції каналізації не можна прямо відтворити неліцензованими системами — оптична й освітлювальна якість, перевірена й юридично захищена. Чи включений лазер стандартно чи його потрібно замовляти окремо?
Порівняльний і вимірювальний лазер включений стандартно в поставку об'єктива 51мм — немає додаткової вартості. Простий центратор також включений безкоштовно. Це вирізняє GT230 з-поміж інших систем у діапазоні, де лазер опціональний. На об'єктивах 5.5мм, 16мм, 28мм і 37мм лазер не включений — якщо ваші інспекції потребують розмірного вимірювання при діаметрах менших за 55мм, команда UZINEX може сконфігурувати придатне рішення. Як працює сумісність AC/DC і в яких ситуаціях це має значення?
GT230 працює як від внутрішнього акумулятора на 6 годин (режим DC), так і від електромережі (режим AC). Режим DC забезпечує повну мобільність на майданчиках без розетки — інспекції в ямах, у дикій місцевості чи в будівлях без живлення працюють без переривання. Режим AC дозволяє сесії необмеженої тривалості, коли розетка доступна, без споживання акумулятора для внутрішньобудівельних робіт. Як GT230 порівнюється з GT220 і GT-PTZ?
GT230 приносить 5 об'єктивів (проти 4 на GT220), об'єктив 5.5мм для 7мм (проти мінімуму 20мм GT220), стандартний лазер на 51мм, 9 запатентованих рівнів Cold LED і скловолоконний кабель — усе з живленням AC/DC. GT-PTZ має жорсткіший кабель GFRP, детальні оптичні специфікації на об'єктив і акумулятор на 8 год — рекомендований для промислових NDT-аудитів зі суворими вимогами протоколу. GT230 — вибір для професіоналів, що щодня інспектують широкий діапазон діаметрів (7–800мм) і використовують об'єктив 5.5мм, стандартний лазер і передову запатентовану технологію. Чому купити відеокамеру для інспекції каналізації GT230 від UZINEX?
• Безкоштовна консультація для конфігурації набору об'єктивів: Команда UZINEX аналізує домінантні діаметри, довжини маршрутів і вимоги до документації й конфігурує цю відеокамеру для інспекції каналізації з набором об'єктивів і довжиною кабелю, що вам підходять — від 10м для внутрішніх інспекцій до 120м для зовнішніх дренажних мереж.
• Повна доставка з лазером і центратором включеними: Ця відеокамера для інспекції каналізації GT230 доставляється з усіма об'єктивами, скловолоконним кабелем, блоком DVR, порівняльним лазером (на об'єктиві 51мм) і центратором — повністю оснащена з першого дня без додаткових покупок.
• Розширена гарантія 60 місяців і технічна підтримка протягом 36 годин: Кожна відеокамера для інспекції каналізації, доставлена через UZINEX, користується гарантією 60 місяців і гарантованим часом відгуку протягом 36 годин, з пріоритетною доставкою об'єктивів і компонентів з власного складу.
• Документована запатентована технологія — перевірена якість: Патенти на оптичний зум, Cold LED і ширококутний зареєстровані й документовані — сертифікована оптична якість, а не маркетингові специфікації без технічної основи.
• Комплексне рішення для діапазону 7–800мм: Від об'єктива 5.5мм до 51мм з лазером GT230 покриває весь діапазон діаметрів однією платформою — усуваючи потребу носити й керувати кількома системами для роботи на змішаних каналізаційних мережах.
Відеокамера для інспекції каналізації GT230 — п'ять запатентованих об'єктивів, об'єктив 5.5мм для 7мм, стандартний лазер на 51мм, 9 запатентованих рівнів Cold LED і 6 годин автономного живлення для професіоналів, що інспектують будь-яку каналізаційну трубу від 7мм до 800мм з однією багатофункціональною платформою — усе, що визначає повну, професійну відеокамеру для інспекції каналізації, перевірену зареєстрованими патентами.
