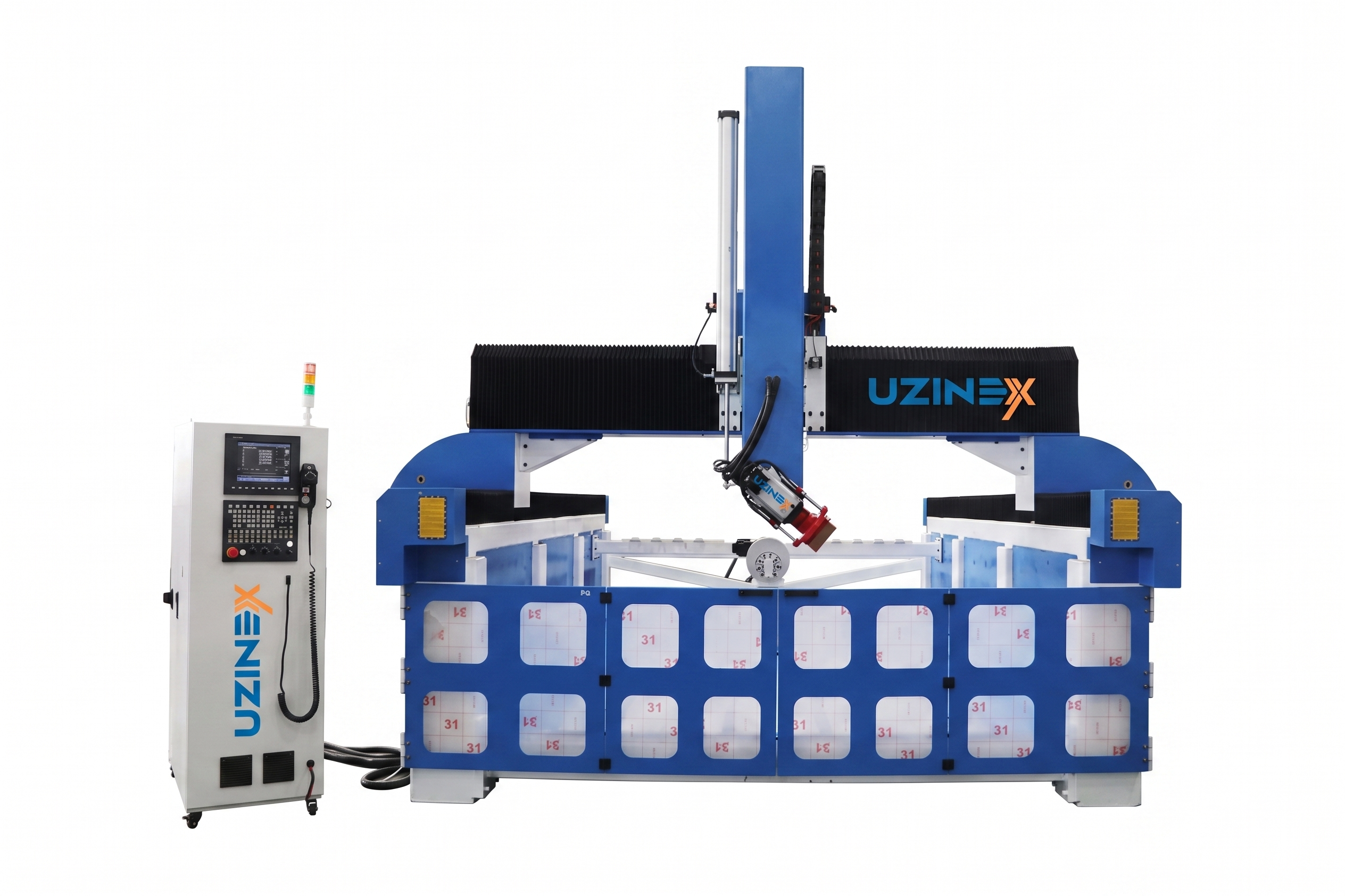

Фрезер ЧПК для полістиролу з лінійним ATC

Фрезер ЧПК для полістиролу з ATC — обробний центр, спеціалізований на великих блоках спіненого полістиролу (EPS), стиропору та lost foam — рішення для виробників ливарних форм, декорацій GRG і GRC, виставкових виробів і промислових макетів, що вимагають автоматичної зміни інструмента між операціями без втручання оператора. З головним шпинделем HSD 9,6 кВт з лінійним автоматичним пристроєм зміни інструмента та переміщенням Z 1.200 мм — винятковим для цього класу обладнання — фрезер ЧПК для полістиролу з ATC обробляє блоки EPS промислового розміру з точністю ±0,03 мм.

Фрезер ЧПК для полістиролу з ATC, доступний через UZINEX, оснащений системою керування Syntec 21MA, сервомоторами Yaskawa 1,3 кВт, редуктором SHIMPO, лінійними напрямними з пилозахистом, приводом косозубою рейкою на осях X і Y, кульковою передачею TBI на осі Z і кабелями Igus із сертифікатами CE та cUL. Магазин лінійного типу дозволяє автоматичну зміну фрез між операціями чорнового, напівчистового та чистового оброблення без пауз виробництва. Технічні характеристики — фрезер ЧПК для полістиролу з ATC

Фрезер ЧПК для полістиролу з ATC конфігурується при складанні пропозиції — переміщення, тип магазину інструментів і тип шпинделя адаптовані до розміру ваших блоків EPS і складності ваших деталей. Безкоштовна технічна консультація доступна. Переваги фрезера ЧПК для полістиролу з ATC

• Лінійний автоматичний пристрій зміни ATC — безперервне виробництво — фрезер ЧПК для полістиролу з ATC автоматично змінює інструменти між операціями чорнового, напівчистового та чистового оброблення без втручання оператора та без зупинки виробничого циклу. Лінійний пристрій зміни ATC швидший за ручну зміну та компактніший за карусель, тримаючи робочу зону вільно доступною протягом усієї обробки. Для складних деталей, що використовують 3–8 різних інструментів на цикл, ATC може зменшити загальний час обробки на 30–50% порівняно з ручною зміною.

• Переміщення Z 1.200 мм — для промислових блоків EPS — фрезер ЧПК для полістиролу з ATC має вертикальне переміщення 1.200 мм у стандартній конфігурації, параметр, що відрізняє обробний центр ЧПК, спеціалізований на EPS, від звичайного роутера. Блоки спіненого полістиролу, що використовуються у виробництві форм для автомобільної, морської й авіаційної промисловості, часто мають висоту 600–1.000 мм — фрезер обробляє їх повністю без вертикального переміщення, підтримуючи точність ±0,03 мм по всій висоті деталі.

• Шпиндель HSD 9,6 кВт ATC — перевірена продуктивність і надійність — головний шпиндель HSD 9,6 кВт з автоматичним пристроєм зміни та повітряним охолодженням — компонент, що визначає якість фрезерованої поверхні та довговічність фрезера ЧПК для полістиролу з ATC у безперервному виробництві. HSD — референсний виробник високопродуктивних фрезерних шпинделів ЧПК, а конфігурація ATC, інтегрована в шпиндель, усуває зовнішній механізм кріплення інструмента та зменшує ризик помилок під час зміни.

• Горизонтальний шпиндель 11 кВт — гнучкість обробки — фрезер ЧПК для полістиролу з ATC включає горизонтальний шпиндель 11 кВт, що дозволяє обробку бічних граней блоку EPS без ручного переміщення деталі. Ця конфігурація суттєва для ливарних форм зі складною геометрією, що вимагають обробки на кількох гранях у тому самому встановленні, усуваючи помилки переміщення, що впливають на точність збирання форм.

• Керування Syntec 21MA + сервомотори Yaskawa — прецизійна кінематика — фрезер ЧПК для полістиролу з ATC оснащений системою керування Syntec 21MA, промисловим стандартом для обробних центрів ЧПК з ATC і складною 3D-обробкою, і сервомоторами Yaskawa 1,3 кВт з редуктором SHIMPO на кожній осі. Ця комбінація забезпечує точність повторного позиціонування ±0,03 мм і роздільність системи ±0,0025 мм на всіх осях, включно на високих швидкостях переміщення 60 м/хв.

• ПЗ, сумісне з галузевими стандартами — UG, Power-mill, Artcam, Type 3, Ucancam, Aspire — фрезер ЧПК для полістиролу з ATC приймає файли, згенеровані всіма CAM-платформами, що використовуються в промисловості форм та архітектурної декорації. Оператори та дизайнери, що вже працюють з будь-якою з цих платформ, не потребують перенавчання чи інвестицій у нове ПЗ для інтеграції фрезера в наявний робочий процес.

• Лінійні напрямні з пилозахистом + кабелі Igus — надійність у середовищі, насиченому частинками — спінений полістирол генерує великі кількості електростатичних частинок під час фрезерування. Фрезер ЧПК для полістиролу з ATC оснащений лінійними напрямними зі специфічним пилозахистом і кабелями руху Igus із сертифікатами CE та cUL, компонентами, підібраними для довгострокової надійності в середовищах з дрібними частинками.

• Гарантія UZINEX 60 місяців — запчастини на складі в Ясах, національна технічна підтримка протягом 24–48 годин, введення в експлуатацію та навчання операторів включені при постачанні.

Застосування та галузі — фрезер ЧПК для полістиролу з ATC

Виробництво ливарних форм для автомобільної, морської, авіаційної та залізничної промисловості — основне застосування фрезера ЧПК для полістиролу з ATC. Форми з EPS і lost foam виробляються в розмірах до 2.100×4.000 мм і висотою до 1.200 мм, з деталями поверхні, що вимагають кількох проходів інструментами різних діаметрів — чорнове оброблення великими фрезами, напівчистове та чистове оброблення дрібними фрезами. Лінійний пристрій зміни ATC виконує всі ці зміни без втручання оператора, підтримуючи безперервність циклу обробки та точність ±0,03 мм по всій деталі.

Промисловість архітектурної декорації та будівництва використовує фрезер ЧПК для полістиролу з ATC для обробки елементів з GRG (Gypsum Reinforced Gypsum) і GRC (Glass-fibre Reinforced Concrete). Колони, карнизи, медальйони, декоративні панелі та фасади зі складними профілями виробляються з EPS чи жорсткого поліуретану, потім оздоблюються шарами GRG чи GRC. Переміщення Z 1.200 мм дозволяє обробку великих декоративних елементів за одне встановлення.

Виставкова промисловість і промислові макети використовують фрезер ЧПК для полістиролу з ATC для виробництва стендів, масштабних моделей, елементів сценографії та декоративних виробів для подій і виставок. EPS — переважний матеріал для цих застосувань через відмінне співвідношення вага-об'єм і легкість оздоблення, а фрезер виробляє деталі зі швидкістю та точністю, сумісними з короткими термінами, специфічними для індустрії подій. Фрезер ЧПК для полістиролу з ATC проти звичайного роутера ЧПК

Фрезер ЧПК для полістиролу з ATC — спеціалізований обробний центр, а не універсальний роутер ЧПК, адаптований для EPS. Суттєві відмінності від звичайного роутера — переміщення Z 1.200 мм (проти 200–400 мм на стандартних роутерах), шпиндель HSD 9,6 кВт з інтегрованим ATC (проти шпинделів 3,5–5,5 кВт без ATC), горизонтальний шпиндель 11 кВт для багатогранної обробки та система керування Syntec 21MA, оптимізована для складних 3D-траєкторій інструмента з автоматичною зміною інструмента.

Звичайний роутер обробляє EPS тонкими шарами інструментами малого діаметра, вимагаючи ручної зміни інструментів і переміщення блоку. Фрезер ЧПК для полістиролу з ATC обробляє блок повністю за одне встановлення, з автоматичними змінами інструментів і доступом до кількох граней через горизонтальний шпиндель — даючи значно вищу загальну точність і коротший час виробництва для складних деталей. Робочий процес — фрезер ЧПК для полістиролу з ATC

• 3D-модель деталі імпортується в CAM-ПЗ (UG, Power-mill, Artcam чи інші сумісні платформи).

• Генеруються траєкторії інструмента для чорнового оброблення (великі фрези, швидка подача), напівчистового та чистового оброблення (дрібні фрези, знижена подача) — включно з траєкторіями для горизонтального шпинделя, якщо деталь вимагає бічної обробки.

• Програма G Code передається в контролер Syntec 21MA фрезера ЧПК для полістиролу з ATC.

• Блок EPS кріпиться на алюмінієвому столі з T-пазами з вакуумом; необхідні інструменти завантажуються в лінійний магазин ATC.

• Фрезер ЧПК для полістиролу з ATC виконує програму — автоматично змінюючи інструменти відповідно до запрограмованої послідовності, без втручання оператора, підтримуючи точність ±0,03 мм протягом усього циклу.

• Готова деталь розвантажується; фрезер готовий до наступного блоку без повторного калібрування.

Часті запитання про фрезер ЧПК для полістиролу з ATC

Чи може фрезер ЧПК для полістиролу з ATC також обробляти жорсткий поліуретан чи XPS?

Так. Фрезер ЧПК для полістиролу з ATC сумісний зі спіненим полістиролом (EPS), жорстким поліуретаном, XPS (екструдований полістирол) та іншими жорсткими пінопластовими матеріалами з подібними щільностями. Параметри подачі та швидкості шпинделя регулюються в ПЗ відповідно до щільності та твердості матеріалу. UZINEX рекомендує оптимальні параметри обробки для кожного матеріалу при початковому навчанні. Скільки інструментів може містити лінійний магазин ATC фрезера ЧПК для полістиролу з ATC?

Місткість лінійного магазину ATC вказується при складанні пропозиції відповідно до обраної конфігурації. Як стандарт, лінійні магазини для роутерів ЧПК цього класу містять 6–12 інструментів ISO30. Якщо ваше виробництво вимагає більшої кількості інструментів на цикл, UZINEX може сконфігурувати варіант з карусельним магазином ATC розширеної місткості. У чому різниця між лінійним магазином ATC і карусельним типом?

Лінійний магазин ATC фрезера ЧПК для полістиролу з ATC має інструменти, розташовані в лінію, компактний і дозволяє швидку зміну спереду верстата. Карусельний магазин має інструменти, розташовані по колу, пропонує більшу місткість зберігання та переважний для циклів з багатьма різними інструментами. UZINEX вказує оптимальний варіант при складанні пропозиції відповідно до кількості інструментів на цикл і просторового планування майстерні. Чи придатний фрезер ЧПК для полістиролу з ATC для європейського фінансування?

Так. UZINEX є членом Enterprise Europe Network і постачає обладнання ЧПК для проєктів з європейськими фондами — Програма справедливого переходу, цифровізація PNRR, Регіональна програма. Фрезер можна додати прямо в SEAP/SICAP. Технічна документація для заявки на фінансування надається на запит. Опції лізингу та кредиту доступні на сторінці кредитів і лізингу UZINEX. Яка система пиловидалення рекомендована для фрезера ЧПК для полістиролу з ATC?

Фрезер ЧПК для полістиролу з ATC сумісний із системами пиловидалення 3 кВт, 5,5 кВт і 7,5 кВт із витяжною головкою, повітроводами та повним комплектом. EPS генерує дрібні електростатичні частинки, що вимагають системи пиловидалення з HEPA-фільтром чи еквівалентним для безпечного робочого середовища. UZINEX вказує відповідну систему при складанні пропозиції та включає її в постачання на запит. Чому UZINEX для фрезера ЧПК для полістиролу з ATC

Фрезер ЧПК для полістиролу з ATC — спеціалізоване обладнання з вузьким і точним профілем застосування — вибір правильної конфігурації для типу деталей, розмірів блоку й обсягу виробництва прямо визначає віддачу інвестиції.

• Вибір конфігурації включений — UZINEX рекомендує переміщення, тип магазину ATC, місткість інструментів і тип шпинделя, придатні для розмірів ваших блоків EPS і складності деталей.

• Введення в експлуатацію та навчання операторів включені — інженери UZINEX калібрують фрезер на вашому об'єкті та навчають операторів використанню магазину ATC, горизонтального шпинделя та системи керування Syntec 21MA.

• Гарантія 60 місяців — розширене покриття для фрезера ЧПК для полістиролу з ATC у безперервному промисловому виробництві.

• Запчастини на складі в Ясах — цанги ISO30, підшипники, кабелі Igus доступні негайно, без тривалих зупинок виробництва.

• Національна технічна підтримка протягом 24–48 годин — техніки з загальнонаціональним покриттям і гарантованим часом реагування для фрезера.

• Придатний для європейських фондів — повна технічна документація для POR, PNRR та інших активних програм, пряме додавання в SEAP/SICAP.

• Транспортування включене — доставка до місця призначення будь-де в Румунії.

Фрезер ЧПК для полістиролу з ATC UZINEX — шпиндель HSD 9,6 кВт ATC, переміщення 1.800×2.400×1.200 мм (опції до 2.100×4.000 мм), горизонтальний шпиндель 11 кВт, лінійний магазин ATC (опція карусель), Syntec 21MA, Yaskawa 1,3 кВт, ISO30/ER32, напрямні з пилозахистом, кабелі Igus CE+cUL, ±0,03 мм, ПЗ UG/Power-mill/Artcam, гарантія 60 місяців, транспортування та введення в експлуатацію включені.
