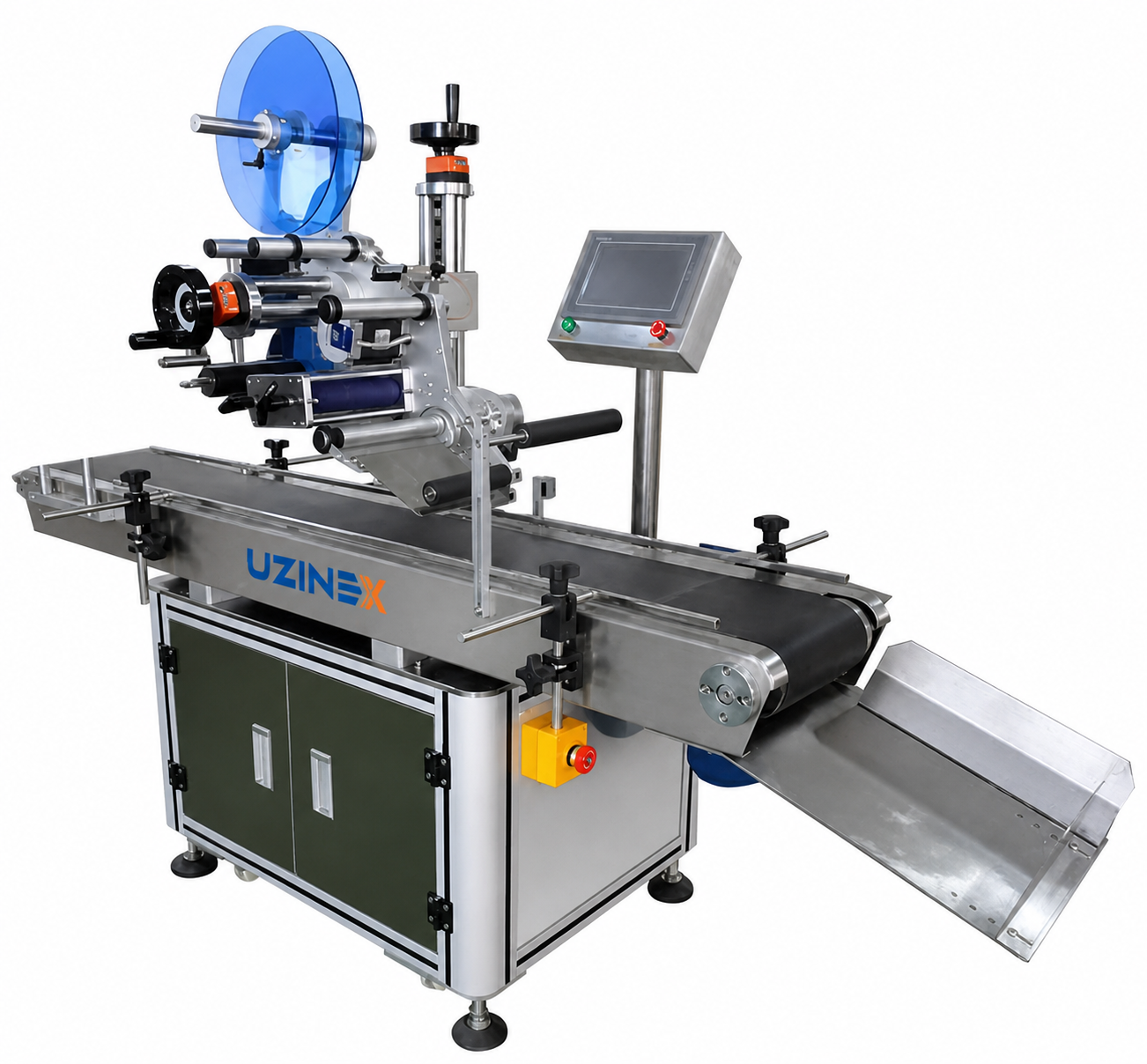

Автоматична машина для плоского етикетування KPW-QP150 — це промислове обладнання для нанесення самоклейних етикеток на плоскі поверхні виробів — картонні коробки, посилки, пачки, лотки та будь-який виріб із плоскою поверхнею — зі швидкістю 120–150 виробів на хвилину, з точністю ±1 мм, для виробів довжиною 50–400 мм, шириною 40–150 мм і висотою до 150 мм, з етикетками максимум 150×200 мм, оптичними датчиками виявлення, сенсорною панеллю, корпусом із нержавіючої сталі та вагою 150–180 кг на 220 В однофазної мережі.
Автоматична машина для плоского етикетування KPW-QP150 — це єдиний етикетувальник в асортименті UZINEX, призначений для плоских поверхонь, на відміну від моделей QC160 і BC150, які етикетують циліндричні поверхні флаконів і пляшок; вироби заходять на регульовані конвеєри автоматичної машини для плоского етикетування KPW-QP150, виявляються оптичними датчиками, і система перенесення наносить етикетку з точністю ±1 мм на плоску верхню чи бічну поверхню кожного виробу в повністю автоматичному безперервному потоці. Ключові переваги автоматичної машини для плоского етикетування KPW-QP150
• 120–150 виробів на хвилину — плоске етикетування на промисловій швидкості — автоматична машина для плоского етикетування KPW-QP150 наносить етикетки на плоскі поверхні зі швидкістю 120–150 виробів на хвилину в безперервному потоці; на максимальній швидкості 150 виробів на хвилину обладнання обробляє 9 000 виробів на годину — продуктивність, недосяжна ручним чи напівавтоматичним етикетуванням коробок і посилок із плоскими поверхнями.
• Вироби Д50–400 × Ш40–150 × В150 мм — повне покриття стандартних форматів — автоматична машина для плоского етикетування KPW-QP150 обробляє вироби довжиною від 50 до 400 мм, шириною від 40 до 150 мм і висотою до 150 мм; цей діапазон покриває стандартні картонні коробки, що використовуються в харчовій, косметичній, фармацевтичній галузях і в електронній комерції, від малих коробок для окремих виробів (50×40×30 мм) до середніх транспортних коробок (400×150×150 мм).
• Етикетка макс. 150×200 мм — великий формат для етикеток із повною інформацією — автоматична машина для плоского етикетування KPW-QP150 наносить етикетки шириною до 150 мм і довжиною до 200 мм; етикетка 150×200 мм покриває 300 см² плоскої поверхні, достатньо для повної етикетки доставки з адресою, QR-кодом, штрихкодом, логотипом та інформацією про поводження на одній етикетці без сегментації на кілька поверхонь.
• Точність ±1 мм — точне вирівнювання етикетки на плоскій поверхні — автоматична машина для плоского етикетування KPW-QP150 наносить кожну етикетку в тому самому положенні відносно країв виробу з точністю ±1 мм; точність суттєва для етикеток зі штрихкодами та QR-кодами, де відхилення від запрограмованого положення дає помилки зчитування логістичними сканерами чи сканерами точки продажу.
• Оптичні датчики — автоматичне виявлення кожного виробу незалежно від відстані на конвеєрі — автоматична машина для плоского етикетування KPW-QP150 використовує оптичні датчики, які виявляють передній край кожного виробу на конвеєрі й автоматично синхронізують момент нанесення етикетки з положенням виробу; нерівні проміжки між виробами на конвеєрі не впливають на точність позиціонування етикетки.
• Регульований конвеєр — швидка адаптація до ширини виробу — автоматична машина для плоского етикетування KPW-QP150 має бічні напрямні конвеєри, регульовані для ширини виробів від 40 до 150 мм; зміна формату виробу виконується регулюванням напрямних без спеціальних інструментів; регулювання висоти головки етикетування відносно поверхні виробу виконується з панелі керування для виробів різної висоти в одній партії.
• Сенсорна панель — швидке налаштування та моніторинг у реальному часі — автоматична машина для плоского етикетування KPW-QP150 має інтерфейс із сенсорною панеллю для налаштування й моніторингу швидкості конвеєра, положення етикетки відносно переднього краю виробу, чутливості датчиків і сигналів закінчення етикеток; параметри видимі в реальному часі й можуть регулюватися без зупинки виробництва.
• Нержавіюча сталь і сигнал закінчення етикеток — безперервна надійність в інтенсивному виробництві — автоматична машина для плоского етикетування KPW-QP150 має корпус із нержавіючої сталі, стійкий до корозії, та автоматичну систему сигналізації, яка зупиняє конвеєр, коли рулон етикеток вичерпано чи коли виявлено застрягання, запобігаючи просуванню неетикетованих виробів до подальших станцій пакування чи відправлення.
Технічні характеристики — автоматична машина для плоского етикетування KPW-QP150
| Параметр | Значення |
|---|---|
| Модель | KPW-QP150 |
| Тип етикетування | Автоматичне на плоских поверхнях (top-labeling) |
| Швидкість етикетування | 120–150 виробів/хвилину |
| Довжина виробу (мін–макс) | 50–400 мм |
| Ширина виробу (мін–макс) | 40–150 мм |
| Висота виробу (макс) | 150 мм |
| Розміри етикетки (макс ширина × довжина) | ~150 × 200 мм |
| Точність нанесення | ±1 мм |
| Система виявлення виробу | Оптичні датчики |
| Тип етикетки | Самоклейна в рулоні (папір чи пластиковий матеріал) |
| Система подавання виробу | Автоматичний конвеєр із регульованими бічними напрямними |
| Інтерфейс керування | Сенсорна панель із цифровим дисплеєм |
| Функція безпеки | Сигнал і автоматична зупинка при закінченні етикеток чи застряганні |
| Матеріал рами | Нержавіюча сталь |
| Габарити машини Д × Ш × В | ~1 500 × 600 × 1 300 мм |
| Маса нетто | ~150–180 кг |
| Живлення | 220 В / 50 Гц (або 110 В, за запитом) |
Автоматична машина для плоского етикетування KPW-QP150 порівняно з бічними етикетувальниками асортименту
Асортимент обладнання UZINEX для етикетування включає як машини для циліндричних поверхонь, так і автоматичну машину для плоского етикетування KPW-QP150 для плоских поверхонь; відмінність не лише технічна — вона визначається формою етикетованого виробу, і між двома типами немає перекриття у використанні:
• Автоматична машина для плоского етикетування KPW-QP150 — для плоских поверхонь — картонні коробки, посилки, пакети з плоским дном, кришки ємностей, лотки, термозварювані плівки, конверти та будь-який виріб із плоскою верхньою чи бічною поверхнею; етикетка наноситься зверху вниз на горизонтальну поверхню виробу, що рухається на конвеєрі.
• Бічні етикетувальники KPW-QC160 і KPW-BC150 — для циліндричних поверхонь — пляшки, флакони й циліндричні ємності діаметром 20–120 мм, де етикетка наноситься на круглу поверхню; ці моделі не можуть етикетувати плоскі поверхні, бо механізм нанесення калібрований для циліндричної геометрії.
• Поєднання обох типів в одній лінії — вироби, що потребують як етикетування циліндричної поверхні (етикетка продукту на флаконі), так і етикетування плоскої поверхні (етикетка доставки на транспортній коробці), використовують обидва типи обладнання в тандемі; автоматична машина для плоского етикетування KPW-QP150 етикетує транспортну коробку, а бічні етикетувальники етикетують окремі флакони в коробці.
Застосування — які вироби етикетує автоматична машина для плоского етикетування KPW-QP150
• Електронна комерція та логістика — етикетки доставки на посилках і транспортних коробках — автоматична машина для плоского етикетування KPW-QP150 автоматично наносить етикетки доставки (адреса, QR-код, штрихкод кур'єра) на верхню поверхню транспортних коробок довжиною 50–400 мм зі швидкістю 120–150 коробок на хвилину; за 8 годин безперервної роботи обладнання обробляє 57 600–72 000 посилок — потужність, досяжна лише через повну автоматизацію станції етикетування відправлень.
• Харчова галузь — етикетки продуктів на коробках і лотках — автоматична машина для плоского етикетування KPW-QP150 етикетує коробки пакованих харчових продуктів, лотки кондитерських і хлібобулочних виробів і пакети з плоским дном ідентифікаційними етикетками, етикетками терміну придатності та штрихкодами; плоска поверхня коробки чи лотка є ідеальною рамкою для етикетки продукту з графікою бренду та поживною інформацією, необхідною харчовими нормами.
• Фармацевтична галузь — коробки ліків і медичні прилади — автоматична машина для плоского етикетування KPW-QP150 етикетує коробки ліків і коробки медичних приладів етикетками ідентифікації партії, штрихкодами GS1 і етикетками безпеки; точність ±1 мм суттєва для фармацевтичних штрихкодів, де відхилення від стандартного положення дає помилки зчитування в системах простежуваності фармацевтичного ланцюга.
• Косметика й парфумерія — презентаційні коробки — автоматична машина для плоского етикетування KPW-QP150 етикетує презентаційні коробки косметичних продуктів і парфумів етикетками коду, ціни та штрихкоду; плоскі косметичні коробки шириною 40–150 мм і довжиною 50–200 мм обробляються ефективно зі швидкістю 120–150 одиниць на хвилину без втручання на кожен виріб.
• Електронна галузь — коробки компонентів і аксесуарів — автоматична машина для плоского етикетування KPW-QP150 етикетує коробки електронних компонентів, аксесуарів і приладів етикетками ідентифікації, серійного номера та штрихкоду; автоматичне етикетування плоскої поверхні коробки зі швидкістю 150 виробів на хвилину значно зменшує вартість етикетування на одиницю порівняно з ручними методами.
• Дистрибуція та складування — інвентарне етикетування на посилках — автоматична машина для плоского етикетування KPW-QP150 наносить етикетки інвентаризації та розташування на складські посилки й коробки в лінії приймання чи відправлення; інтеграція з системами WMS (Warehouse Management System) через підключення до принтера етикеток угору потоку від обладнання дозволяє автоматичне етикетування кожної посилки етикеткою, згенерованою динамічно з системи.
Як працює автоматична машина для плоского етикетування KPW-QP150 — потік етикетування
Автоматична машина для плоского етикетування KPW-QP150 обробляє кожен виріб у чотири повністю інтегровані автоматичні етапи, без ручного втручання після запуску й початкового налаштування параметрів:
• Етап 1 — Подавання й вирівнювання на конвеєрі — вироби подаються вручну чи конвеєром угору потоку на подавальну стрічку автоматичної машини для плоского етикетування KPW-QP150; регульовані бічні напрямні центрують кожен виріб відносно поздовжньої осі конвеєра, гарантуючи, що передній край виробу завжди проходить через ту саму площину відносно датчика виявлення.
• Етап 2 — Оптичне виявлення й синхронізація — оптичний датчик автоматичної машини для плоского етикетування KPW-QP150 виявляє передній край виробу й передає сигнал для запуску циклу нанесення етикетки; система керування обчислює точний момент випуску етикетки відносно швидкості конвеєра, щоб забезпечити нанесення в заданому положенні з точністю ±1 мм.
• Етап 3 — Нанесення етикетки — система перенесення автоматичної машини для плоского етикетування KPW-QP150 подає етикетку з рулону, знімає її з силіконової підкладки й наносить на плоску поверхню виробу, що рухається; притискний ролик чи притискна подушка забезпечують повне прилягання етикетки без повітряних бульбашок чи складок по всій поверхні етикетки.
• Етап 4 — Вивантаження й продовження потоку — етикетований виріб виходить на вивантажувальний конвеєр автоматичної машини для плоского етикетування KPW-QP150, готовий до вторинного пакування, палетизації чи прямого відправлення; швидкість 120–150 виробів на хвилину підтримується постійною незалежно від тривалості виробничої зміни.
Часті запитання про автоматичну машину для плоского етикетування KPW-QP150
Чи може автоматична машина для плоского етикетування KPW-QP150 також етикетувати нижню поверхню (основу) виробу?
Автоматична машина для плоского етикетування KPW-QP150 у стандартній конфігурації наносить етикетку на верхню поверхню виробу (top-labeling); для етикетування нижньої поверхні (bottom-labeling) чи плоских бічних поверхонь інженери UZINEX аналізують необхідну конфігурацію головки етикетування й доступність придатної версії за запитом. Чи можна підключити автоматичну машину для плоского етикетування KPW-QP150 до принтера етикеток для динамічного етикетування?
Так. Автоматична машина для плоского етикетування KPW-QP150 сумісна з інтеграцією модуля print-and-apply, де етикетка друкується динамічно зі змінними даними (адреса, партія, дата виробництва, серійний код) і наноситься одразу на виріб; інженери UZINEX аналізують конфігурацію інтеграції з системою управління клієнта за запитом. Що станеться, якщо виріб не відцентрований на конвеєрі автоматичної машини для плоского етикетування KPW-QP150?
Автоматична машина для плоского етикетування KPW-QP150 має регульовані бічні напрямні, які пасивно центрують вироби на конвеєрі; вироби дуже неправильної форми (пакування з похилими краями, вироби із задирками) можуть потребувати додаткової напрямної угору потоку; інженери UZINEX аналізують конкретний тип виробу й рекомендують оптимальну конфігурацію напрямних під час введення в експлуатацію. Скільки часу займає зміна рулону етикеток на автоматичній машині для плоского етикетування KPW-QP150?
Автоматична машина для плоского етикетування KPW-QP150 дозволяє замінити порожній рулон за кілька хвилин без інструментів; початок нового рулону подається через напрямні стрічки й з'єднується з кінцем закінченого рулону; сигнал закінчення етикеток попереджає про вичерпання рулону завчасно, дозволяючи підготувати запасний рулон перед зупинкою виробництва. Чому обирати UZINEX для автоматичної машини для плоского етикетування KPW-QP150
Автоматична машина для плоского етикетування KPW-QP150 з точністю ±1 мм при 150 виробах на хвилину потребує точного калібрування оптичних датчиків, швидкості подавання етикетки відносно швидкості конвеєра та висоти головки етикетування відносно поверхні виробу; ці налаштування виконуються під час введення в експлуатацію для кожної комбінації виріб-етикетка й вирішальні для якості етикетування у виробництві.
• Консультація перед покупкою — підтвердження сумісності з розмірами виробу й етикетки — інженери UZINEX перевіряють розміри виробу (довжина, ширина, висота) відносно діапазону 50–400 × 40–150 × макс 150 мм і розміри етикетки відносно межі 150×200 мм, щоб підтвердити, що автоматична машина для плоского етикетування KPW-QP150 покриває всі формати виробничої лінії клієнта.
• Безкоштовна доставка та введення в експлуатацію включені — автоматична машина для плоского етикетування KPW-QP150 доставляється безкоштовно будь-куди в Румунії; під час введення в експлуатацію інженери UZINEX калібрують датчики, встановлюють параметри позиціонування для поточних виробів клієнта й навчають операторів використанню сенсорної панелі, зміні рулону етикеток і процедурі періодичного очищення.
• Розширена гарантія 60 місяців і запчастини на складі — автоматична машина для плоского етикетування KPW-QP150 постачається з гарантією 60 місяців; зношувані компоненти — оптичні датчики, система перенесення й нанесення, напрямні стрічки, електронний модуль керування — постійно зберігаються на складі UZINEX.
• Національний сервіс із відгуком 24–48 год — сервісні інженери UZINEX втручаються на місці будь-де в Румунії; для ліній відправлення, де автоматична машина для плоского етикетування KPW-QP150 етикетує посилки перед передачею кур'єру, будь-яка незапланована зупинка впливає на терміни доставки, і UZINEX пріоритезує ці втручання.
• Фінансування через кредити й лізинг — доступні рішення фінансування для придбання автоматичної машини для плоского етикетування KPW-QP150; обладнання кваліфікується для проєктів із фінансуванням ЄС як інвестиція в автоматизацію лінії етикетування й відправлення.
• Повний асортимент обладнання для етикетування — плоске й бічне — UZINEX пропонує повні рішення для промислового етикетування: автоматичну машину для плоского етикетування KPW-QP150 для коробок і посилок, автоматичну модель KPW-QC160 для циліндричних пляшок при великому обсязі та напівавтоматичну модель KPW-BC150 для пляшок малими партіями — покриваючи всі геометрії виробів і всі обсяги виробництва.
Автоматична машина для плоского етикетування KPW-QP150 — це вибір для будь-якого оператора, що етикетує коробки, посилки й вироби з плоскими поверхнями зі швидкістю 120–150 штук на хвилину — автоматичне оптичне виявлення, точність ±1 мм, вироби 50–400 × 40–150 мм, етикетки до 150×200 мм, сенсорна панель і корпус із нержавіючої сталі на 220 В однофазної мережі.
