Верстат з ЧПК на 3 або 4 осі

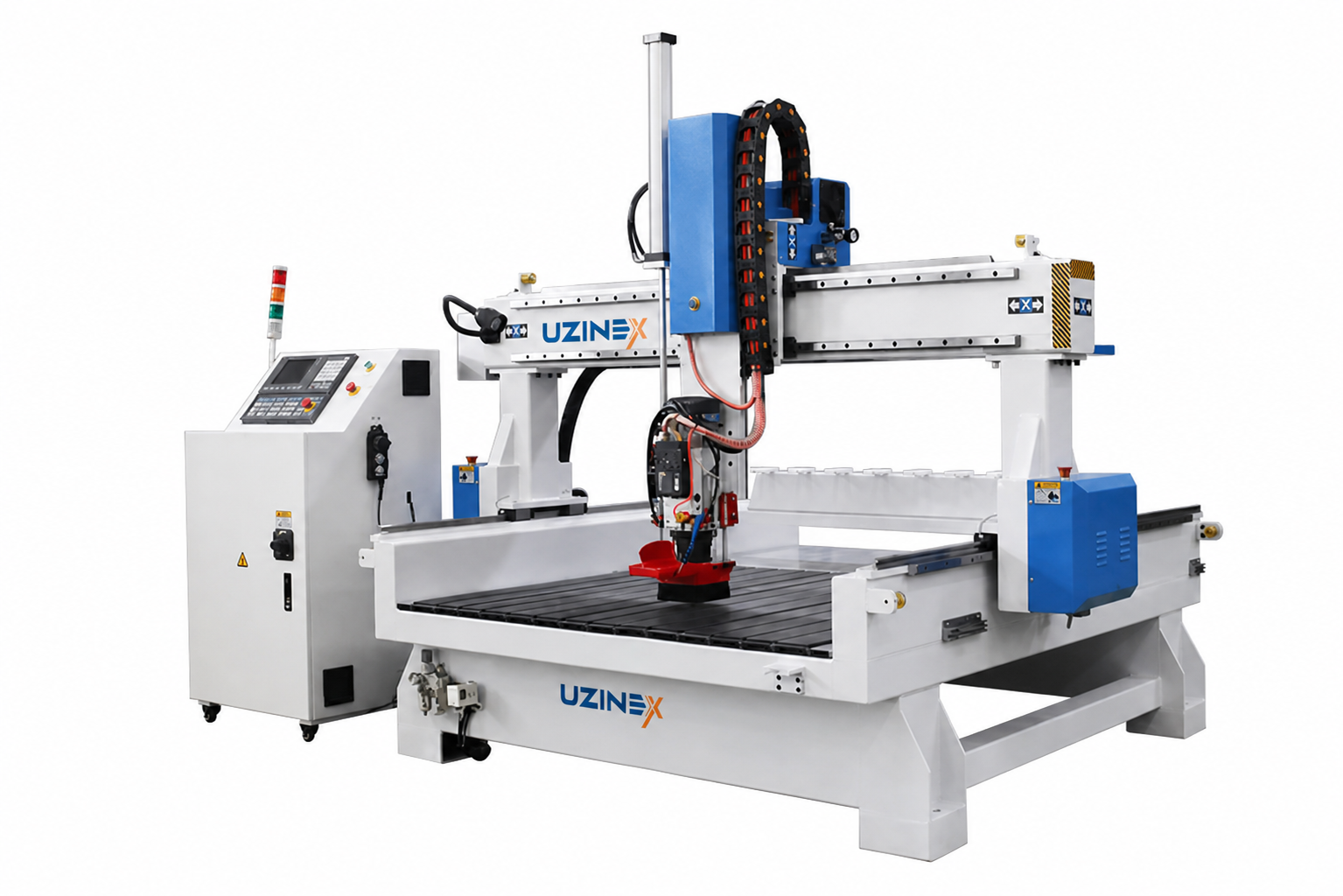

Фрезерний верстат з ЧПК на 3 та 4 осі з ATC — це обробний центр з автоматичною зміною інструмента через 8-позиційний карусельний магазин, доступний у 3-осьовій конфігурації для стандартної обробки та 4-осьовій конфігурації для операцій на похилих поверхнях і деталях з розширеною геометрією. Заглиблений стіл і високий хід осі Z фрезерного верстата з ЧПК на 3 та 4 осі з ATC дозволяють обробляти деталі значної товщини — елементи меблів з масиву дерева, блоки прес-форм і габаритні морські компоненти — за один цикл кріплення, без вертикального перепозиціонування.

Фрезерний верстат з ЧПК на 3 та 4 осі з ATC оснащений інвертором Delta для стабільності та енергоефективності, контролером SYNTEC з інтуїтивно зрозумілим інтерфейсом, системою мастила масляним туманом для тривалого терміну служби механічних компонентів, системою захисту кабелів Igus і каруселлю ATC на 8 інструментів для швидкої автоматичної зміни інструмента. Конфігурація на 3 чи 4 осі обирається на етапі комерційної пропозиції залежно від типу оброблюваних деталей і складності необхідних операцій. Ключові характеристики — фрезерний верстат з ЧПК на 3 та 4 осі з ATC

Повні характеристики (ходи, потужність шпинделя, тип сервомотора, розміри столу) підтверджуються на етапі комерційної пропозиції залежно від обраної конфігурації. Доступна безкоштовна технічна консультація. Переваги фрезерного верстата з ЧПК на 3 та 4 осі з ATC

• Карусель ATC на 8 інструментів — швидка автоматична зміна без зупинки циклу — фрезерний верстат з ЧПК на 3 та 4 осі з ATC автоматично перемикається між 8 інструментами в карусельному магазині без втручання оператора і без зупинки циклу обробки. Складна меблева деталь, що потребує чорнових, напівчистових і чистових фрез, пазової фрези та свердла для петель, повністю обробляється на фрезерному верстаті з ЧПК на 3 та 4 осі з ATC за один цикл — зміна інструмента відбувається автоматично в запрограмований момент, зводячи до нуля виробничі паузи, спричинені ручною заміною.

• Заглиблений стіл — обробка товстих деталей без обмежень — заглиблений стіл фрезерного верстата з ЧПК на 3 та 4 осі з ATC опускає робочу площину нижче рівня рами верстата, фактично збільшуючи корисний хід осі Z і дозволяючи обробляти деталі великої товщини — балки з масиву дерева для люксових меблів, блоки прес-форм і товсті композитні панелі — без шкоди для конструктивної жорсткості чи потреби в спеціальних адаптаціях. Ця особливість вирізняє фрезерний верстат з ЧПК на 3 та 4 осі з ATC серед звичайних фрезерних верстатів зі столом фіксованого рівня.

• Висока вісь Z — доступ до об'єму деталі на всю глибину — фрезерний верстат з ЧПК на 3 та 4 осі з ATC має розширений хід осі Z, що дозволяє підходити до деталі на різній глибині без вертикального перепозиціонування. Поєднання заглибленого столу + високої осі Z фрезерного верстата з ЧПК на 3 та 4 осі з ATC охоплює весь діапазон товщин, що використовуються у виробництві преміальних меблів з масиву дерева, у декоративному різьбленні та у виготовленні ливарних форм значного об'єму.

• Конфігурація на 3 чи 4 осі — гнучкість залежно від застосування — фрезерний верстат з ЧПК на 3 та 4 осі з ATC доступний з 3 осями (X, Y, Z) для обробки плоских деталей і деталей з вертикальним профілем, та з 4 осями (з додаванням поворотної осі A) для операцій на похилих поверхнях, циліндричних деталях чи геометріях, що вимагають нахилу різальної головки. Вибір між варіантами фрезерного верстата з ЧПК на 3 та 4 осі з ATC здійснюється на етапі комерційної пропозиції залежно від складності вироблюваних деталей.

• Мастило масляним туманом — тривалий термін служби напрямних і рейок — фрезерний верстат з ЧПК на 3 та 4 осі з ATC має систему мастила масляним туманом, що рівномірно розподіляє мастило по лінійних напрямних, рейках і підшипниках усіх осей під час кожного робочого циклу. Безперервне рівномірне мастило масляним туманом запобігає передчасному зношуванню прецизійних механічних компонентів і зберігає точність перепозиціонування фрезерного верстата з ЧПК на 3 та 4 осі з ATC протягом усього терміну служби обладнання.

• Контролер SYNTEC з інтуїтивним інтерфейсом — доступне керування без програмістів — панель керування SYNTEC фрезерного верстата з ЧПК на 3 та 4 осі з ATC має чітко структурований графічний інтерфейс, з окремим екраном і логічними командами для щоденних операцій. Оператор з початковою підготовкою може керувати щоденним виробництвом на фрезерному верстаті з ЧПК на 3 та 4 осі з ATC — завантажувати програми, запускати цикли, здійснювати моніторинг і керувати магазином ATC — без поглиблених знань програмування ЧПК.

• Інвертор Delta — операційна стабільність і енергоефективність — фрезерний верстат з ЧПК на 3 та 4 осі з ATC використовує інвертор Delta, еталонного виробника промислових інверторів, який забезпечує стабільну швидкість шпинделя під час фрезерування незалежно від навантаження, без коливань, що впливали б на якість поверхні. Енергоефективність інвертора Delta знижує споживання електроенергії фрезерного верстата з ЧПК на 3 та 4 осі з ATC порівняно зі звичайними інверторами — актуально для виробництв з великими обсягами.

• Система захисту кабелів Igus — надійність у безперервному виробництві — фрезерний верстат з ЧПК на 3 та 4 осі з ATC оснащений системою захисту рухомих кабелів Igus, яка захищає кабелі від механічного зношування, спричиненого повторюваними рухами осей у безперервному виробництві. Захист Igus запобігає незапланованим зупинкам через пошкодження кабелів — одну з головних причин відмов у центрах ЧПК з великим напрацюванням. Гарантія UZINEX 60 місяців, запчастини на складі в Яссах, національна технічна підтримка протягом 24–48 годин, транспортування, монтаж і введення в експлуатацію включені.

Застосування — фрезерний верстат з ЧПК на 3 та 4 осі з ATC

Виробники люксових меблів і декору інтер'єру з масиву дерева використовують фрезерний верстат з ЧПК на 3 та 4 осі з ATC для фрезерування складних вигнутих форм, детального декоративного гравіювання, а також створення рельєфів і профілів, які неможливо отримати ручним інструментом чи 3-осьовим фрезером без ATC. Заглиблений стіл дає змогу працювати з балками та панелями з масиву дерева товщиною 80–120 мм — розмірами, поширеними в люксових меблях у стилі Heritage і рустик, де товщина матеріалу є частиною естетики виробу.

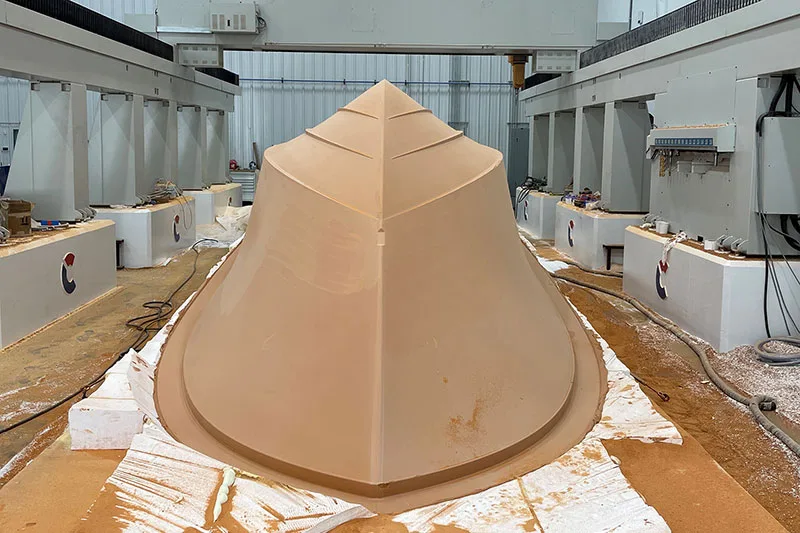

Виробники ливарних форм з дерева та композитних матеріалів для автомобільної, авіаційної та морської промисловості використовують фрезерний верстат з ЧПК на 3 та 4 осі з ATC для фрезерування негативних форм прес-форм з помірною геометрією — вигнуті поверхні великого радіуса, заглиблення та профілі, які не потребують свободи руху 5-осьового центру, але перевищують можливості звичайного 3-осьового фрезера. Система ATC на 8 інструментів фрезерного верстата з ЧПК на 3 та 4 осі з ATC дозволяє автоматично перемикатися з чорнової фрези на чистову без зупинки, оптимізуючи загальний час обробки однієї форми.

Морська промисловість використовує фрезерний верстат з ЧПК на 3 та 4 осі з ATC для виготовлення декоративних елементів з масиву дерева, що застосовуються в оздобленні інтер'єру суден — облицювальні панелі, елементи стаціонарних меблів і декоративні конструкції зі складними профілями. Висока вісь Z фрезерного верстата з ЧПК на 3 та 4 осі з ATC охоплює товщини морських елементів з масиву дерева, а ATC на 8 інструментів дозволяє повністю виконати елемент з профілями, отворами та фінішною обробкою в одному циклі. Фрезерний верстат з ЧПК на 3 та 4 осі з ATC проти 5-осьового центру ЧПК

Фрезерний верстат з ЧПК на 3 та 4 осі з ATC і 5-осьовий центр ЧПК — це два рівні складності для різних потреб обробки.

Фрезерний верстат з ЧПК на 3 та 4 осі з ATC — це рішення для виробників, яким потрібна автоматична зміна інструмента (ATC) та заглиблений стіл для товстих деталей, але які обробляють геометрії, до яких можна підходити з фіксованих напрямків (вертикально та, у 4-осьовій версії, з поворотною віссю). Нижчі початкові інвестиції та простіше керування роблять фрезерний верстат з ЧПК на 3 та 4 осі з ATC оптимальним вибором для майстерень, які вирізняються якістю та різноманітністю форм, а не обов'язково суто 3D-геометричною складністю.

5-осьовий центр ЧПК з RTCP — це вибір для деталей зі складною тривимірною геометрією — вигнуті поверхні, що вимагають підходу інструмента під змінними кутами одночасно на всіх 5 осях, неможливого на 3- чи 4-осьовому фрезері. Якщо ваше виробництво включає прес-форми з глибокими порожнинами, морські корпуси з геометрією подвійної кривизни чи деталі зі стінками з піднутренням, 5-осьовий центр — правильний вибір. Робочий процес — фрезерний верстат з ЧПК на 3 та 4 осі з ATC

• Програма обробки імпортується з сумісного CAM-програмного забезпечення до контролера SYNTEC фрезерного верстата з ЧПК на 3 та 4 осі з ATC.

• 8 необхідних інструментів завантажуються в карусель ATC — чорнова фреза, профільні фрези, свердла, пазова фреза, чистова фреза.

• Деталь розміщується на заглибленому столі з T-подібним пазом або вакуумом, залежно від її форми та розмірів.

• Фрезерний верстат з ЧПК на 3 та 4 осі з ATC виконує програму — автоматично змінює інструменти згідно із запрограмованою послідовністю, без втручання оператора.

• Наприкінці циклу оброблена деталь вивантажується; фрезерний верстат з ЧПК на 3 та 4 осі з ATC готовий до наступної деталі без повторного калібрування.

Часті запитання про фрезерний верстат з ЧПК на 3 та 4 осі з ATC

Яка практична різниця між 3-осьовою та 4-осьовою версіями фрезерного верстата з ЧПК на 3 та 4 осі з ATC?

3-осьова версія фрезерного верстата з ЧПК на 3 та 4 осі з ATC обробляє деталі рухами по осях X, Y і Z — інструмент підходить до деталі вертикально та в горизонтальній площині. 4-осьова версія додає поворотну вісь (A), яка нахиляє різальну головку чи обертає деталь, дозволяючи фрезерувати похилі поверхні та профілі на кількох гранях без ручного перепозиціонування. Вибір залежить від геометрії деталей, що переважають у вашому виробництві — UZINEX рекомендує відповідну версію на етапі комерційної пропозиції. Чи може фрезерний верстат з ЧПК на 3 та 4 осі з ATC обробляти кольорові метали?

Так, фрезерний верстат з ЧПК на 3 та 4 осі з ATC сумісний з алюмінієм, латунню та алюмінієвими сплавами за умови використання відповідних фрез і правильних параметрів подачі та швидкості для металу. Система мастила масляним туманом забезпечує охолодження інструмента та деталі, необхідне при фрезеруванні кольорових металів у безперервному виробництві. Чи є фрезерний верстат з ЧПК на 3 та 4 осі з ATC прийнятним для європейського фінансування?

Так. UZINEX є членом Enterprise Europe Network і постачає обладнання для проєктів, що фінансуються з фондів ЄС — цифровізація PNRR, Регіональна програма, Програма справедливого переходу. Фрезерний верстат з ЧПК на 3 та 4 осі з ATC можна додати безпосередньо в SEAP/SICAP. Варіанти лізингу та кредиту доступні на сторінці кредитів і лізингу UZINEX. Яке CAM-програмне забезпечення сумісне з фрезерним верстатом з ЧПК на 3 та 4 осі з ATC?

Контролер SYNTEC фрезерного верстата з ЧПК на 3 та 4 осі з ATC приймає стандартний G-код, сумісний з усіма професійними CAM-платформами — Artcam, Alphcam, PowerMill, Type 3, Aspire, Fusion 360 та іншими. UZINEX перевіряє сумісність постпроцесора з конкретною конфігурацією фрезерного верстата з ЧПК на 3 та 4 осі з ATC під час введення в експлуатацію. Чому UZINEX для фрезерного верстата з ЧПК на 3 та 4 осі з ATC

Фрезерний верстат з ЧПК на 3 та 4 осі з ATC — це інвестиція, що виводить на наступний рівень продуктивності майстерню, яка вже працює зі звичайним фрезером — ATC і заглиблений стіл є відмінностями, які дають змогу приймати складніші замовлення та скорочувати час обробки наявних деталей.

• Вибір конфігурації включено — UZINEX рекомендує 3- чи 4-осьову версію на етапі комерційної пропозиції та конфігурує ATC під інструменти, що використовуються у вашому виробництві.

• Транспортування, монтаж і введення в експлуатацію включені — монтаж на вашому об'єкті, калібрування та повне навчання операторів.

• Гарантія 60 місяців — розширене покриття в безперервному виробництві.

• Запчастини на складі в Яссах — витратні матеріали та компоненти доступні одразу, без тривалих простоїв.

• Національна технічна підтримка протягом 24–48 годин — техніки з покриттям по всій країні та гарантованим часом реагування.

• Прийнятний для європейських фондів — повна технічна документація для PNRR, POR та інших активних програм.

• Конфігурація на замовлення — ходи, тип шпинделя та система кріплення адаптовані до конкретного застосування.

Фрезерний верстат з ЧПК на 3 та 4 осі з ATC від UZINEX — доступний у 3-осьовій стандартній конфігурації та 4-осьовій конфігурації з поворотною віссю, карусель ATC на 8 інструментів, заглиблений стіл + T-подібний паз + вакуум, висока вісь Z, інвертор Delta, контролер SYNTEC, мастило масляним туманом, захист кабелів Igus, сумісний з масивом дерева / композитами / кольоровими металами, гарантія 60 місяців, транспортування, монтаж і введення в експлуатацію включені по всій Румунії.
