6-сторонній свердлильний верстат ЧПК з подвійною головою

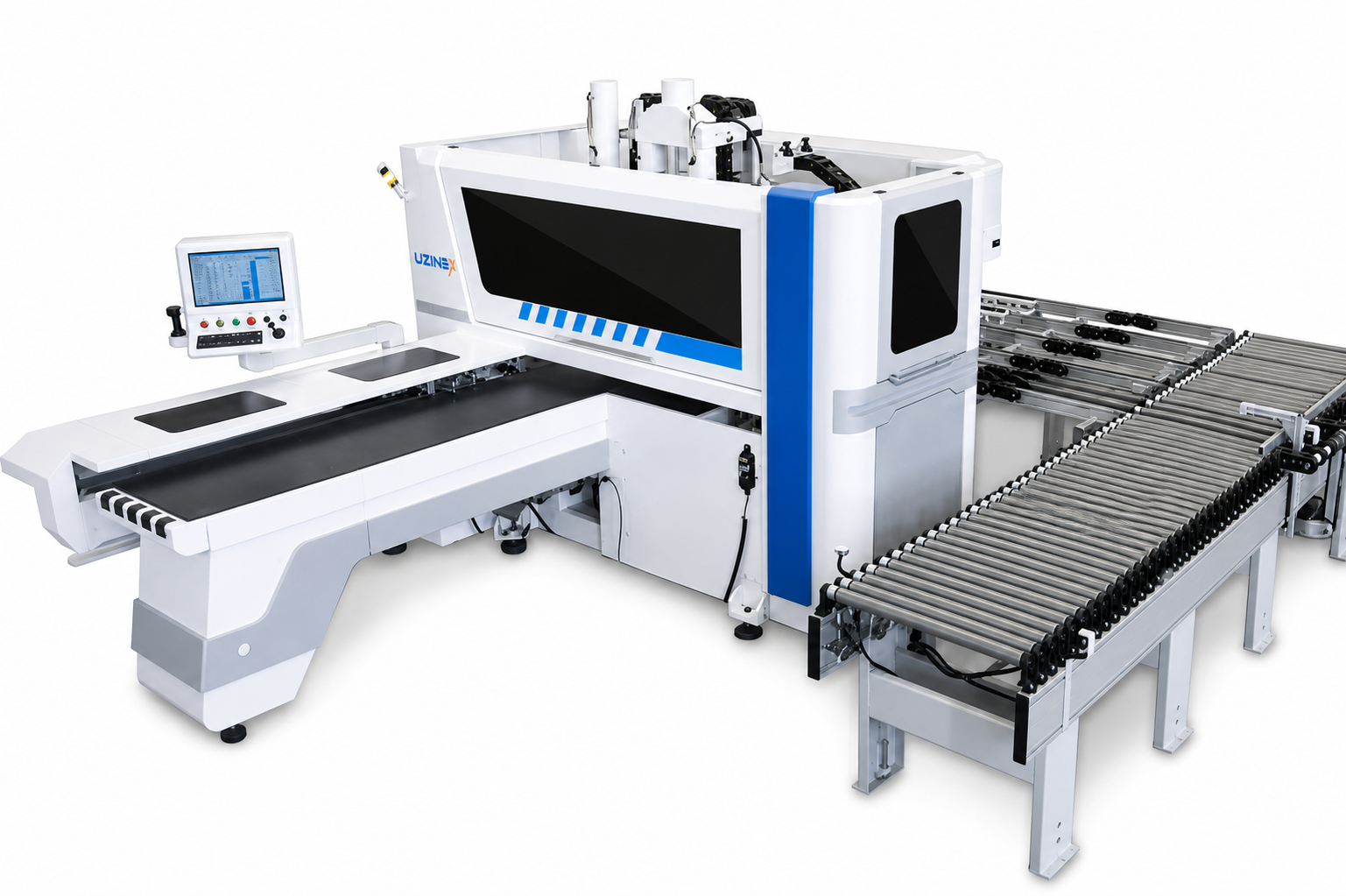

6-сторонній свердлильний центр ЧПК з подвійною головою — обробний центр ЧПК з двома незалежними свердлильними головами для меблевих заводів з інтенсивним виробництвом, яким потрібна одночасна обробка двох панелей чи двох окремих зон тієї самої панелі в межах одного робочого циклу. Кожна голова містить 29 активних інструментів — 12 верхніх вертикальних свердел, 8 горизонтальних свердел і 9 нижніх вертикальних свердел — що дає 58 загальних інструментів, які працюють одночасно на робочій зоні 1.300×2.500 мм при швидкості обертання шпинделя 4.800 об/хв.

6-сторонній свердлильний центр ЧПК з подвійною головою оснащений кастомною системою керування Blue Elephant, абсолютними сервомоторами, приводом косозубою рейкою (Тайван), швидкістю переміщення 120 м/хв по осі X і 80 м/хв по осі Y, точністю повторного позиціонування ±0,03 мм і габаритними розмірами 5.832×2.727×2.367 мм. Подвійне живлення 220В/380В забезпечує сумісність з електричними установками промислових заводів у Румунії. Технічні характеристики — 6-сторонній свердлильний центр ЧПК з подвійною головою

6-сторонній свердлильний центр ЧПК з подвійною головою конфігурується при складанні пропозиції відповідно до обсягу виробництва та вимог інтеграції в наявну лінію. Безкоштовна технічна консультація доступна. Переваги 6-стороннього свердлильного центру ЧПК з подвійною головою

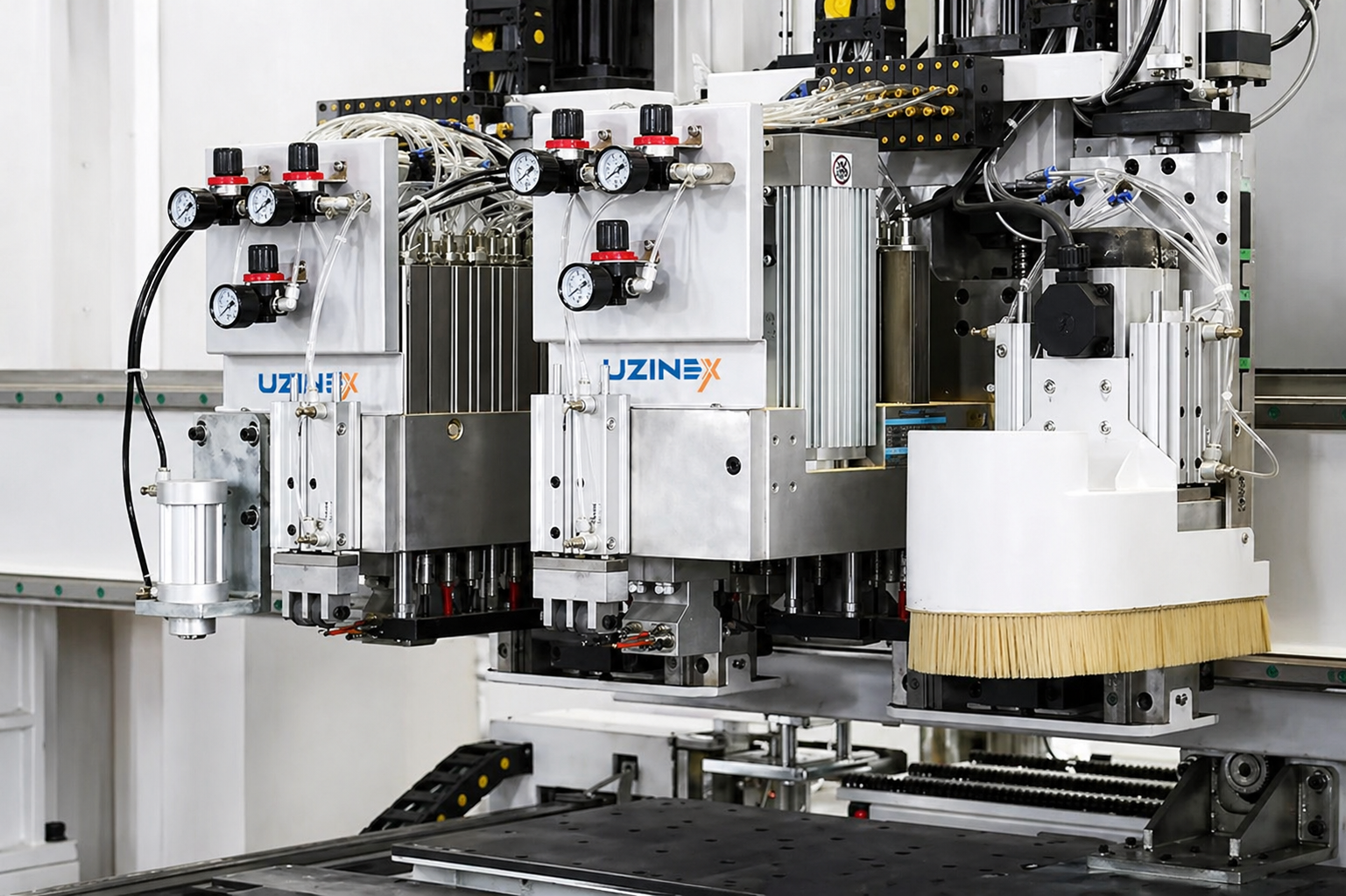

• 2 незалежні голови — подвійна продуктивність центру з однією головою — 6-сторонній свердлильний центр ЧПК з подвійною головою має дві повністю незалежні свердлильні голови, кожна зі своїми 29 активними інструментами. Дві голови можуть одночасно обробляти дві різні панелі на робочій зоні 1.300×2.500 мм чи можуть виконувати різні схеми свердління на двох половинах великої панелі. Порівняно з центром з однією головою, він обробляє вдвічі більше панелей за годину за тієї самої кількості операторів.

• 58 активних інструментів одночасно — повна схема 6-стороннього свердління за один прохід — 6-сторонній свердлильний центр ЧПК з подвійною головою поєднує 58 інструментів в активній конфігурації: 24 верхні вертикальні свердла (12 на голову), 16 горизонтальних свердлильних вузлів (8 на голову у двох напрямках) і 18 нижніх вертикальних свердел (9 на голову). Ця архітектура з 58 інструментів одночасно виконує всі отвори для шкантів, з'єднувачів Minifix, чашкових петель і пази для дна меблевого корпусу на обох панелях у циклі, без додаткових операцій і без переміщення.

• 4.800 об/хв — оптимальна швидкість обертання для чистого свердління в ДСП та MDF — 6-сторонній свердлильний центр ЧПК з подвійною головою досягає 4.800 об/хв на головному шпинделі, швидкості, що забезпечує чисте свердління без вириву меламіну чи волокон MDF на стандартних діаметрах меблевих свердел. При 4.800 об/хв з відповідною подачею центр виробляє отвори з гладкими краями, що не вимагають зачищення задирок і що прямо приймають монтаж меблевих з'єднувачів без додаткової обробки.

• 120 м/хв по осі X, 80 м/хв по осі Y — ультрашвидке позиціонування між групами отворів — 6-сторонній свердлильний центр ЧПК з подвійною головою рухається на 120 м/хв по осі X і 80 м/хв по осі Y завдяки абсолютному сервоприводу та косозубій тайванській рейці. За цих швидкостей позиціонування холостий час між послідовними групами отворів мінімізується — кожна заощаджена на позиціонуванні секунда множиться на десятки тисяч панелей, вироблених щорічно, даючи значне збільшення виробничої потужності заводу.

• Абсолютне серво — позиція збережена при вимкненні, без повторного калібрування при перезапуску — 6-сторонній свердлильний центр ЧПК з подвійною головою приводиться абсолютними сервомоторами, що запам'ятовують точну позицію всіх осей навіть після вимкнення чи переривання живлення. При перезапуску центр відновлює виробництво негайно зі збереженої позиції, без послідовності повторного калібрування (homing), що споживає час і може вносити накопичувальні помилки в довгих виробничих циклах.

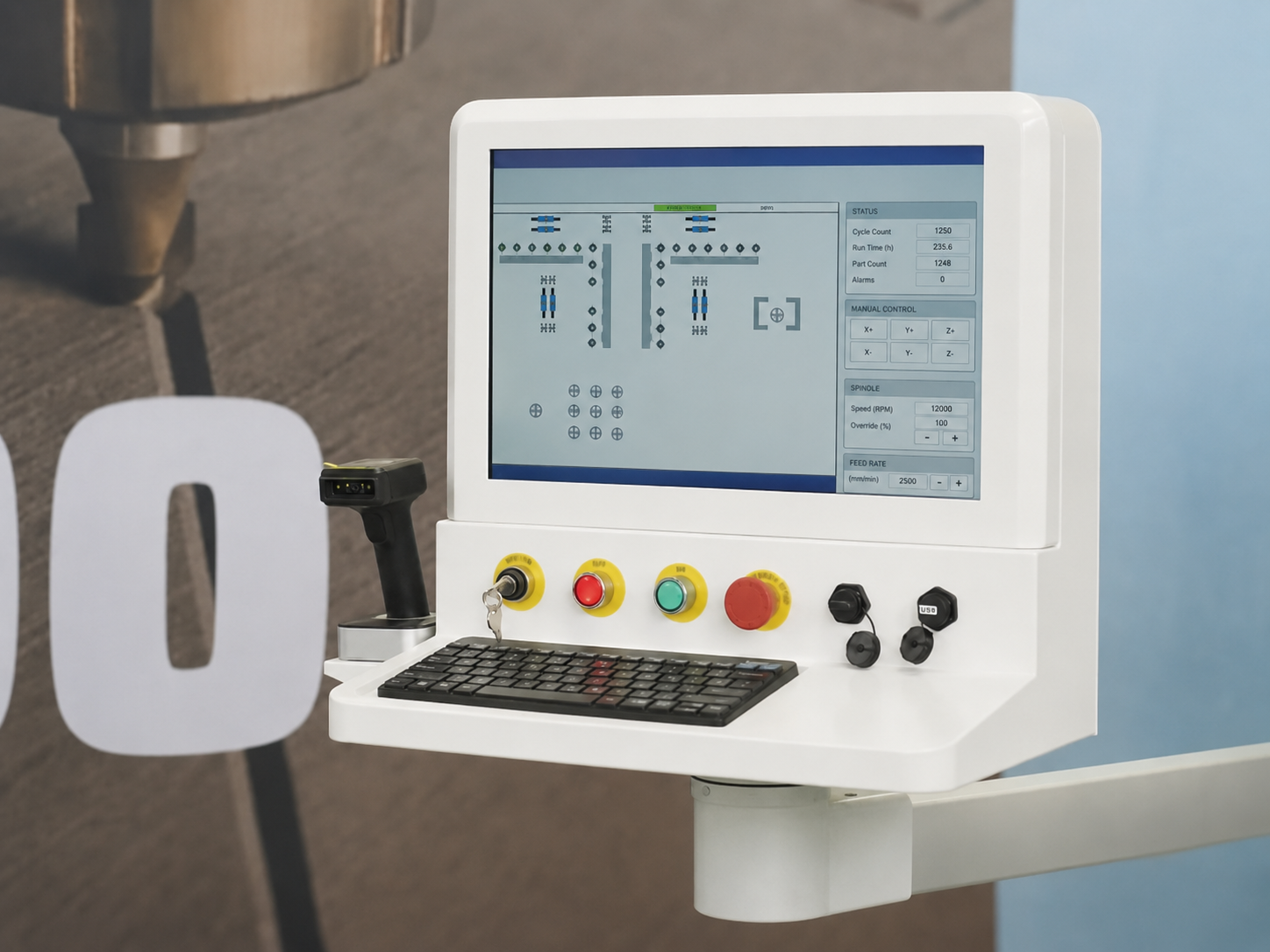

• Кастомна система керування Blue Elephant — інтерфейс, адаптований для виробництва меблів — 6-сторонній свердлильний центр ЧПК з подвійною головою працює на системі Blue Elephant, кастомному ПЗ керування для свердлильних центрів ЧПК для меблів, з інтерфейсом, адаптованим до виробничих потоків, і зі специфічними функціями для керування схемами свердління за замовленням і за типом панелі. Система Blue Elephant приймає імпорт програм з CAD/CAM-ПЗ, що використовується в дизайні меблів.

• Промисловий габарит 5.832×2.727×2.367 мм — розрахований для високопотужних виробничих ліній — 6-сторонній свердлильний центр ЧПК з подвійною головою має розміри промислового серійного верстата, спроєктованого для інтеграції у виробничі лінії з конвеєрною стрічкою й автоматичними системами подачі та розвантаження панелей. Довжина 5,8 м відображає потужність двох незалежних голів і розширену робочу зону, необхідну для одночасної обробки двох панелей.

• Гарантія UZINEX 60 місяців — запчастини на складі в Ясах, національна технічна підтримка 24–48 годин, введення в експлуатацію та інтеграція у виробничу лінію включені.

6-сторонній свердлильний центр ЧПК з подвійною головою проти центру з однією головою

UZINEX пропонує два варіанти 6-сторонніх свердлильних центрів ЧПК: центр з однією головою з 29 інструментами та 6-сторонній свердлильний центр ЧПК з подвійною головою з 58 інструментами. Вибір між двома залежить від щоденного обсягу виробництва та ступеня автоматизації лінії.

Центр з однією головою — рішення для заводів із середнім виробництвом — обсяги 200–500 панелей за зміну — де інвестиція в подвійну потужність не виправдана економічно. 6-сторонній свердлильний центр ЧПК з подвійною головою — рішення для заводів з інтенсивним виробництвом — обсяги 500–1.000+ панелей за зміну — де подвоєння потужності свердління усуває реальне вузьке місце у виробничій лінії та зменшує вартість на просвердлену панель. Інженери UZINEX рекомендують відповідний варіант при складанні пропозиції, після аналізу обсягу та потоку виробництва заводу. Застосування — 6-сторонній свердлильний центр ЧПК з подвійною головою

Заводи flat-pack меблів з великими обсягами для національного та міжнародного роздробу — основне застосування 6-стороннього свердлильного центру ЧПК з подвійною головою. За 500–1.000 панелей за зміну центр з однією головою стає вузьким місцем лінії — центр з подвійною головою усуває це вузьке місце, обробляючи дві панелі за цикл, підтримуючи темп лінії розкрою та облицювання кромкою без подвоєння кількості свердлильних верстатів чи операторів.

Інтегровані виробники кухонних, спальних меблів і меблів для зберігання з прямою доставкою в роздрібні мережі використовують 6-сторонній свердлильний центр ЧПК з подвійною головою як центральний вузол обробної лінії. Широке розмаїття розмірів панелей і різні схеми свердління за замовленням керуються системою Blue Elephant, що автоматично завантажує відповідну програму для кожної панелі, підтримуючи високий темп без ручного втручання між деталями.

Промислові парки виробництва меблів з кількома виробниками, що спільно використовують інфраструктуру свердління ЧПК, виграють від 6-стороннього свердлильного центру ЧПК з подвійною головою для максимізації віддачі обладнання — з двома незалежними головами центр може обробляти замовлення від двох різних виробників паралельно, з окремими програмами свердління на кожній голові. Часті запитання про 6-сторонній свердлильний центр ЧПК з подвійною головою

Чи можуть дві голови 6-стороннього свердлильного центру ЧПК з подвійною головою виконувати різні схеми свердління одночасно?

Так. Дві голови 6-стороннього свердлильного центру ЧПК з подвійною головою незалежні та можуть виконувати різні програми свердління на двох панелях у робочій зоні. Ця здатність суттєва для виробництва меблів на замовлення, де замовлення клієнта містить панелі з різними розмірами та схемами свердління — центр обробляє їх парами, не змушуючи послідовну обробку на одній голові. Як 6-сторонній свердлильний центр ЧПК з подвійною головою порівнюється з варіантом з однією головою від UZINEX?

6-сторонній свердлильний центр ЧПК з подвійною головою має дві голови по 29 інструментів кожна (58 загалом) проти 29 інструментів загалом на варіанті з однією головою. Продуктивність приблизно подвійна за тієї самої кількості операторів. Габарит більший (довжина 5.832 мм), початкова інвестиція вища і він вимагає виробничої лінії з достатнім обсягом для економічного виправдання різниці. UZINEX рекомендує відповідний варіант після аналізу обсягу виробництва. Чи вимагає 6-сторонній свердлильний центр ЧПК з подвійною головою спеціального фундаменту, чи його можна встановити на наявну підлогу?

Через промисловий габарит і вагу 6-сторонній свердлильний центр ЧПК з подвійною головою вимагає промислової підлоги з адекватною стійкістю до точкових навантажень опорних ніжок. UZINEX оцінює умови встановлення при складанні пропозиції та вказує будь-які вимоги до фундаменту чи посилення підлоги, включно з планом розміщення в межах виробничої лінії. Чи придатний 6-сторонній свердлильний центр ЧПК з подвійною головою для європейського фінансування?

Так. UZINEX є членом Enterprise Europe Network і постачає промислові центри ЧПК для проєктів, фінансованих ЄС — Програма справедливого переходу, цифровізація PNRR, Регіональна програма модернізації промислового виробництва. Центр можна додати прямо в SEAP/SICAP. Опції лізингу та кредиту доступні на сторінці кредитів і лізингу UZINEX. Чому UZINEX для 6-стороннього свердлильного центру ЧПК з подвійною головою

6-сторонній свердлильний центр ЧПК з подвійною головою — обладнання з найбільшим впливом на виробничу потужність у лінії обробки панелей. UZINEX виконує вибір, конфігурацію, інтеграцію та повну технічну підтримку для максимізації прибутковості цієї інвестиції.

• Аналіз виробництва включений — UZINEX аналізує щоденний обсяг панелей, потік наявної лінії та рекомендує варіант з однією головою чи 6-сторонній свердлильний центр ЧПК з подвійною головою відповідно до реальних потреб потужності вашого заводу.

• Інтеграція в лінію включена — під'єднання центру до конвеєрної стрічки, системи подачі та ERP заводу, виконуване інженерами UZINEX при введенні в експлуатацію.

• Гарантія 60 місяців — розширене покриття для центру в промисловому виробництві на дві чи три зміни.

• Запчастини на складі в Ясах — свердла, сервомодулі, компоненти Blue Elephant доступні негайно для мінімізації простою.

• Національна технічна підтримка 24–48 годин — техніки UZINEX з національним покриттям і гарантованим часом реагування, критичне для безперервно працюючих ліній.

• Придатний для європейського фінансування — повна технічна документація для POR, PNRR та інших програм, пряме додавання в SEAP/SICAP.

6-сторонній свердлильний центр ЧПК з подвійною головою UZINEX — 2 незалежні голови, 58 активних інструментів (2 × 29), 4.800 об/хв, 3,5 кВт × 2, робоча зона 1.300×2.500 мм, 120 м/хв вісь X, 80 м/хв вісь Y, ±0,03 мм, абсолютне серво, косозуба рейка Тайван, система Blue Elephant, 220В/380В, габарит 5.832×2.727×2.367 мм, гарантія 60 місяців, транспортування та введення в експлуатацію включені по всій Румунії.
