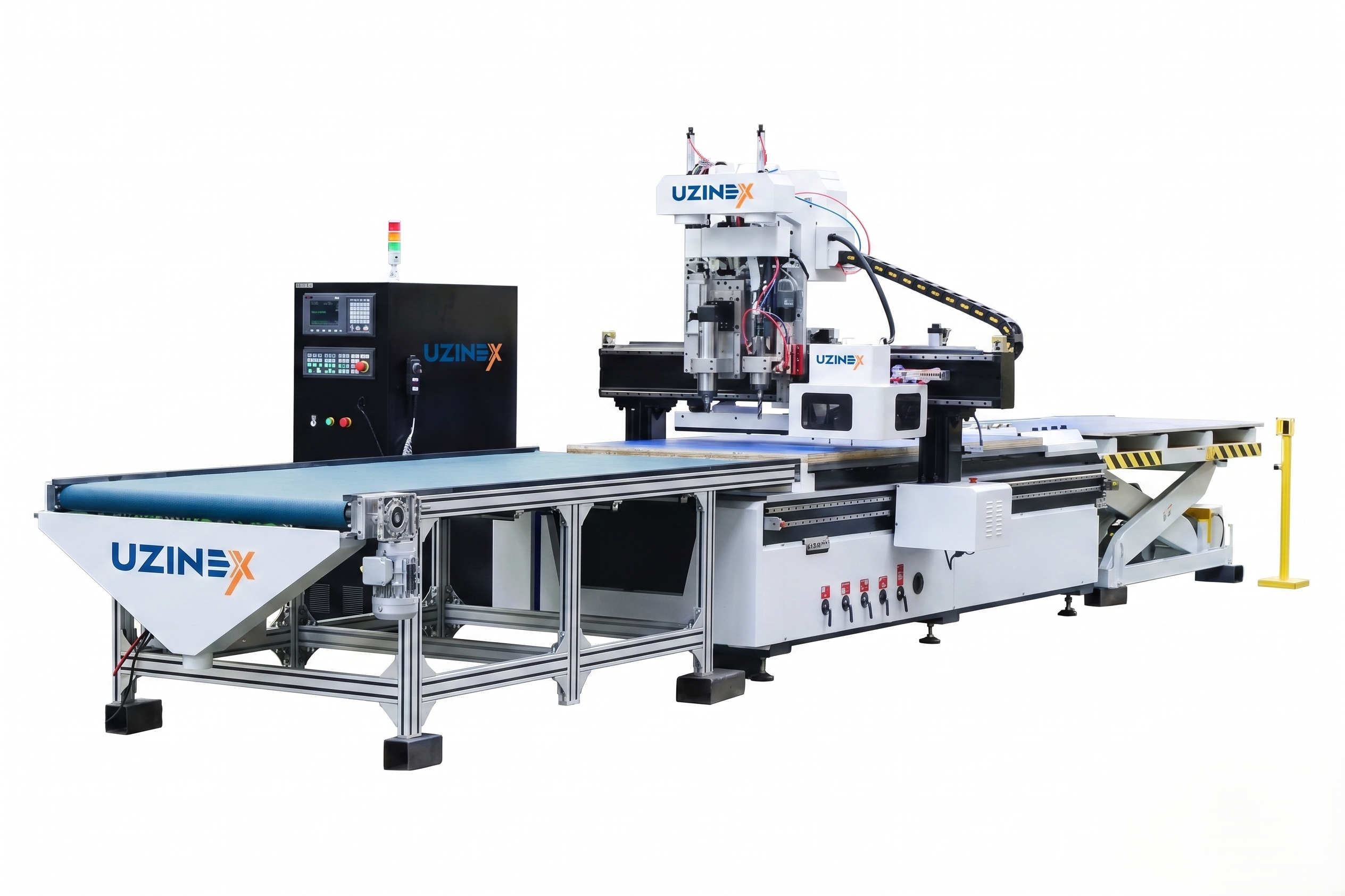

Верстат ЧПК для виробництва меблів з автоматичною подачею

Роутер ЧПК для меблів з автоматичною подачею — обробний центр для промислового виробництва меблів з ДСП та MDF — він поєднує фрезерування та розкрій ЧПК, свердління вертикальним італійським свердлильним банком (9+3+1 свердла), автоматичну зміну інструмента каруселлю ATC 9 кВт і автоматичне маркування оброблених панелей в одному верстаті. Автоматична подача панелей усуває оператора завантаження/розвантаження та уможливлює роботу в безперервному потоці, збільшуючи виробничу потужність без збільшення персоналу.

Роутер ЧПК для меблів з автоматичною подачею оснащений шпинделем ATC 9 кВт ISO30 ER32, інвертором Delta 11 кВт, 4 наборами сервомоторів Yaskawa 850 Вт, редуктором Shimpo Japan, контролером Syntec Taiwan, тайванськими лінійними напрямними 25 мм, приводом косозубою рейкою (Тайван/Німеччина) на осях X і Y і кульковою передачею TBI Тайван на осі Z. Швидкість переміщення 80 м/хв і точність повторного позиціонування ±0,03 мм ставлять його нарівні з високооб'ємними обробними центрами для виробництва меблів на замовлення та серійних. Технічні характеристики — роутер ЧПК для меблів з автоматичною подачею

Роутер ЧПК для меблів з автоматичною подачею конфігурується при складанні пропозиції — переміщення, тип магазину ATC і вакуумний насос підібрані під обсяг і тип вашого виробництва. Безкоштовна технічна консультація доступна. Переваги роутера ЧПК для меблів з автоматичною подачею

• Автоматична подача панелей — безперервне виробництво без оператора завантаження — роутер ЧПК для меблів з автоматичною подачею забирає панелі зі штабеля, позиціонує їх на робочому столі, обробляє та розвантажує автоматично без безперервного втручання оператора. Ця автоматизація подачі — основний диференціатор проти звичайних роутерів ЧПК і уможливлює роботу в безперервному потоці протягом виробничої зміни, з одним оператором нагляду замість двох операторів, присвячених завантаженню та розвантаженню.

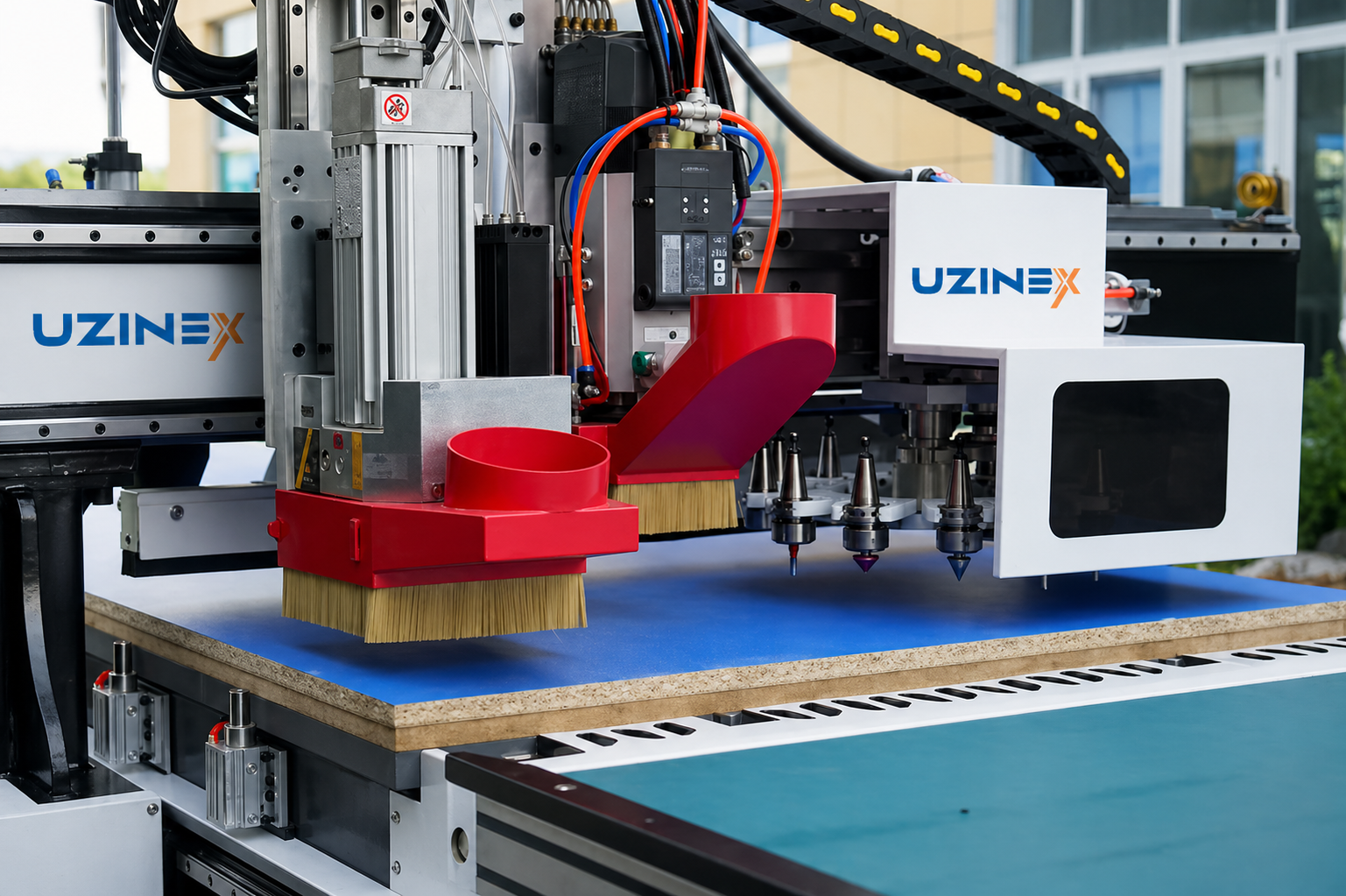

• Італійський свердлильний банк 9+3+1 — свердління інтегроване в той самий цикл, що й фрезерування — роутер ЧПК для меблів з автоматичною подачею має вертикальний італійський свердлильний банк з 9+3+1 свердлами, вбудований у структуру верстата. У тому самому циклі обробки роутер фрезерує, розкроює профіль панелі та свердлить позиції для гвинтів конфірмат, шкантів і петель — без передачі панелі на окремий свердлильний верстат. Ця інтеграція усуває робочу станцію з виробничого потоку та зменшує помилки позиціонування між отворами та профілями.

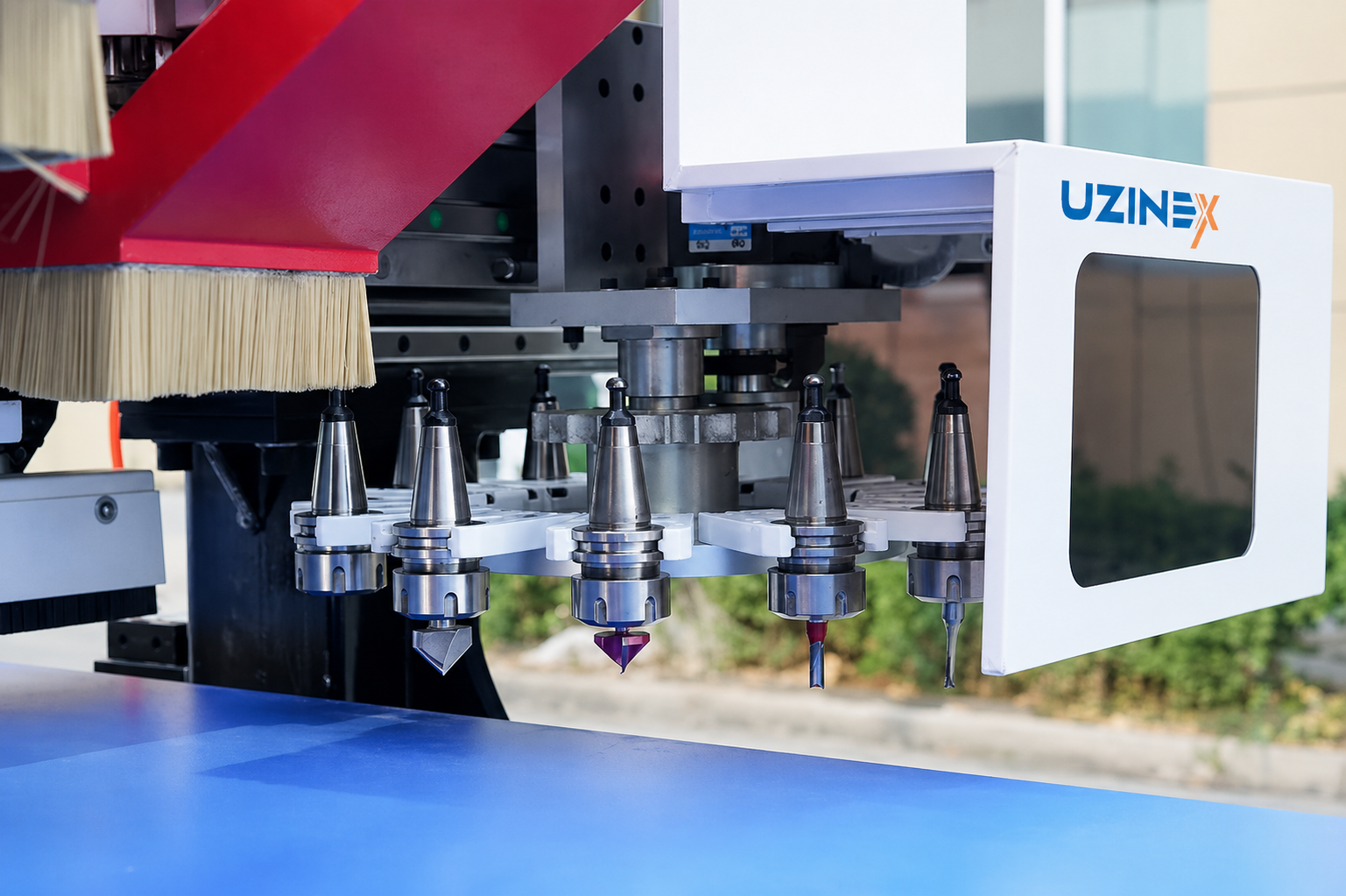

• Карусель ATC 9кВт, зміна ~6 секунд — кілька операцій без пауз — карусельний магазин ATC роутера ЧПК для меблів з автоматичною подачею автоматично змінює активний інструмент приблизно за 6 секунд, дозволяючи швидке перемикання між фрезеруванням, свердлінням великого діаметра (петлі 35 мм), пазуванням та іншими операціями на тій самій панелі без зупинки циклу. Шпиндель ATC 9 кВт ISO30 ER32 забезпечує потужність, необхідну для агресивного фрезерування ДСП 18 мм і MDF 22 мм у серійному виробництві.

• 4 набори Yaskawa 850Вт + Syntec Taiwan — кінематика промислової точності — роутер ЧПК для меблів з автоматичною подачею використовує 4 набори сервомоторів Yaskawa 850 Вт з редуктором Shimpo Japan і контролером Syntec Taiwan, референсну конфігурацію для високооб'ємних обробних центрів ЧПК для меблів. Yaskawa та Shimpo — компоненти, що визначають точність повторного позиціонування ±0,03 мм і роздільність ±0,0025 мм, стабільно підтримувані протягом усього терміну служби роутера.

• Швидкість переміщення 80 м/хв — найшвидша у своєму класі — роутер ЧПК для меблів з автоматичною подачею досягає швидкості переміщення голови 80 м/хв, значно вищої за звичайні роутери 60 м/хв, зменшуючи час транзиту між операціями та збільшуючи кількість оброблених панелей на годину. За темпу виробництва 200–400 панелей на день різниця у швидкості переміщення переходить у додаткові виробничі години за зміну.

• Система автоматичного маркування — повна простежуваність виробництва — роутер ЧПК для меблів з автоматичною подачею включає систему автоматичного маркування, що наносить ідентифікаційну етикетку на кожну оброблену панель одразу після обробки. Етикетка містить інформацію про замовлення, тип панелі та позицію в структурі меблевого корпусу, уможливлюючи автоматичне сортування при пакуванні й усуваючи помилки збирання у кінцевого клієнта. Автоматичне маркування — стандартна вимога у виробництві flat-pack меблів для високооб'ємних рітейлерів і дистриб'юторів.

• Регульовані пневматичні затискачі без вакуумного насоса — надійне кріплення без додаткового енергоспоживання — роутер ЧПК для меблів з автоматичною подачею має пневматичні затискачі зі спеціалізованою притискною плитою для дерев'яних дверей і панелей, що кріплять заготовку на робочому столі без потреби запускати вакуумний насос для кожної деталі. Це рішення економить енергію та зменшує час кріплення, а вакуумний стіл залишається доступним як додаткова опція для малих чи нерегулярної форми панелей.

• Автоматичне змащування 1,5л + автоматичне калібрування інструмента — мінімальне обслуговування, постійна точність — роутер ЧПК для меблів з автоматичною подачею має систему автоматичного змащування на 1,5 літра на всіх напрямних і рейках, усуваючи потребу в щоденному ручному змащуванні. Автоматичне калібрування датчиком інструмента виявляє точну довжину кожного інструмента після встановлення й автоматично оновлює параметри обробки, усуваючи помилки глибини при зміні інструментів у безперервному виробництві.

• Гарантія UZINEX 60 місяців — запчастини Yaskawa та Syntec на складі в Ясах, національна технічна підтримка 24–48 годин, транспортування, встановлення та введення в експлуатацію включені.

Застосування — роутер ЧПК для меблів з автоматичною подачею

Заводи меблів на замовлення із середніми та великими обсягами — 100–500 корпусів на день — основні користувачі роутера ЧПК для меблів з автоматичною подачею. Виробництво кухонь, шаф, спальних корпусів і книжкових шаф вимагає обробки великої кількості різних панелей на день, кожна з профілями, отворами та пазами, специфічними для замовленої моделі. Роутер ЧПК для меблів з автоматичною подачею інтегрує всі ці операції в безперервний потік — без ручної передачі, без окремої свердлильної станції, з автоматичним маркуванням для сортування при пакуванні.

Виробники меблів для рітейлерів і дистриб'юторів, що обрали роутер ЧПК для меблів з автоматичною подачею, і меблеві магазини, що доставляють у форматі flat-pack, знаходять у роутері ЧПК для меблів з автоматичною подачею повне рішення для безперервного виробничого потоку. Автоматична подача дозволяє планувати нічну зміну без оператора завантаження, а автоматичне маркування забезпечує, що кожна панель залишає верстат з ідентифікаційною етикеткою, необхідною для автоматизованої лінії пакування.

Майстерні обробки на замовлення, що інвестують у роутер ЧПК для меблів з автоматичною подачею, виробляють меблеві вироби для дизайнерів інтер'єру й архітекторів, виграючи від широкої сумісності ПЗ роутера ЧПК для меблів з автоматичною подачею — Artcam, Alphcam, Type 3, Ucancam і Aspire дозволяють імпортувати дизайн-файли прямо в роутер, без ручного конвертування планів у програми ЧПК. Робочий процес — роутер ЧПК для меблів з автоматичною подачею

• Програма обробки імпортується з CAD/CAM-ПЗ (Artcam, Alphcam, Type 3 чи Aspire) у контролер Syntec Taiwan роутера ЧПК для меблів з автоматичною подачею. Програми зберігаються прямо в пам'яті контролера.

• Штабель розкроєних за розміром панелей завантажується на систему подачі роутера ЧПК для меблів з автоматичною подачею — один оператор позиціонує штабель початково.

• Роутер ЧПК для меблів з автоматичною подачею автоматично забирає кожну панель, позиціонує її на вакуумному робочому столі за допомогою 5 позиціонувальних циліндрів (X2, Y3) і кріпить пневматичними затискачами.

• Карусель ATC обирає інструменти в запрограмованому порядку — фрезерування профілю, свердління італійським банком (гвинти конфірмат, шканти, петлі), пази — у безперервному циклі зі зміною інструмента за ~6 секунд.

• Наприкінці циклу система автоматичного маркування наносить ідентифікаційну етикетку на панель.

• Оброблена та маркована панель розвантажується автоматично; наступна панель одразу забирається роутером ЧПК для меблів з автоматичною подачею.

Часті запитання про роутер ЧПК для меблів з автоматичною подачею

У чому різниця між роутером ЧПК для меблів з автоматичною подачею та звичайним роутером ЧПК?

Звичайний роутер ЧПК (без автоматичної подачі) вимагає оператора для ручного завантаження кожної панелі на стіл, її кріплення, запуску циклу та розвантаження після обробки. Роутер ЧПК для меблів з автоматичною подачею повністю автоматизує завантаження та розвантаження — оператор завантажує штабель початково та наглядає за виробництвом, поки верстат обробляє панелі в безперервному потоці. Крім того, інтегрований італійський свердлильний банк і система автоматичного маркування додають операції, що на звичайному роутері вимагають окремих станцій. Чи достатньо італійського свердлильного банку 9+3+1 для всіх типів отворів у виробництві меблів?

Конфігурація 9+3+1 італійського свердлильного банку охоплює стандартні вертикальні отвори для гвинтів конфірмат, шкантів і з'єднувачів полиць — базові операції в серійному виробництві меблів. Для свердління великого діаметра (петлі 35 мм) та інших спеціальних операцій роутер ЧПК для меблів з автоматичною подачею використовує шпиндель ATC 9 кВт з інструментами з карусельного магазину. Комбінація італійський банк + карусель ATC повністю охоплює потреби свердління виробника кухонних чи спальних меблів. Чи сумісна система автоматичного маркування з ПЗ керування замовленнями?

Система автоматичного маркування роутера ЧПК для меблів з автоматичною подачею генерує етикетки на основі активної програми обробки. Інтеграція з ПЗ керування замовленнями (ERP, CAM з виходом етикеток) конфігурується при введенні в експлуатацію інженерами UZINEX. Деталі інтеграції вказуються при складанні пропозиції відповідно до ПЗ, використовуваного на вашому заводі. Чи придатний роутер ЧПК для меблів з автоматичною подачею для європейського фінансування?

Так. UZINEX є членом Enterprise Europe Network і постачає обладнання для проєктів, фінансованих ЄС — цифровізація PNRR, Регіональна програма, Програма справедливого переходу. Роутер можна додати прямо в SEAP/SICAP. Опції лізингу та кредиту доступні на сторінці кредитів і лізингу UZINEX. Чому UZINEX для роутера ЧПК для меблів з автоматичною подачею

Роутер ЧПК для меблів з автоматичною подачею — найскладніше окреме обладнання на лінії виробництва меблів — правильна інтеграція в потік, конфігурація ATC і калібрування свердлильного банку прямо визначають довгострокову продуктивність.

• Оцінка виробничого потоку включена — при складанні пропозиції UZINEX аналізує інтеграцію роутера в наявну лінію та конфігурує магазин ATC для інструментів, специфічних для вашого виробництва.

• Початкове програмування включене — контролер Syntec та італійський банк програмуються для типів панелей і операцій у вашому каталозі перед постачанням.

• Транспортування, встановлення та введення в експлуатацію включені — роутер вимагає спеціалізованого встановлення та калібрування системи автоматичної подачі; UZINEX виконує весь процес.

• Гарантія 60 місяців — розширене покриття в безперервному промисловому виробництві з автоматичною подачею.

• Запчастини Yaskawa та Syntec на складі в Ясах — сервомотори, приводи та критичні компоненти доступні негайно.

• Національна технічна підтримка 24–48 годин — техніки з національним покриттям і гарантованим часом реагування.

• Придатний для європейського фінансування — повна технічна документація для PNRR, POR та інших активних програм, пряме додавання в SEAP/SICAP.

Роутер ЧПК для меблів з автоматичною подачею UZINEX — шпиндель ATC 9 кВт ISO30 ER32, інвертор Delta 11 кВт, італійський свердлильний банк 9+3+1, карусель ATC ~6с, 4 × Yaskawa 850 Вт, Syntec Taiwan, напрямні Тайван 25 мм, швидкість 80 м/хв, ±0,03 мм, автоматичне маркування, автоматичне змащування, автоматичне калібрування інструмента, кабелі Igus CE+cUL, переміщення 1.300×2.500 мм (опції до 2.100×4.000 мм), гарантія 60 місяців, транспортування, встановлення та введення в експлуатацію включені по всій Румунії.
