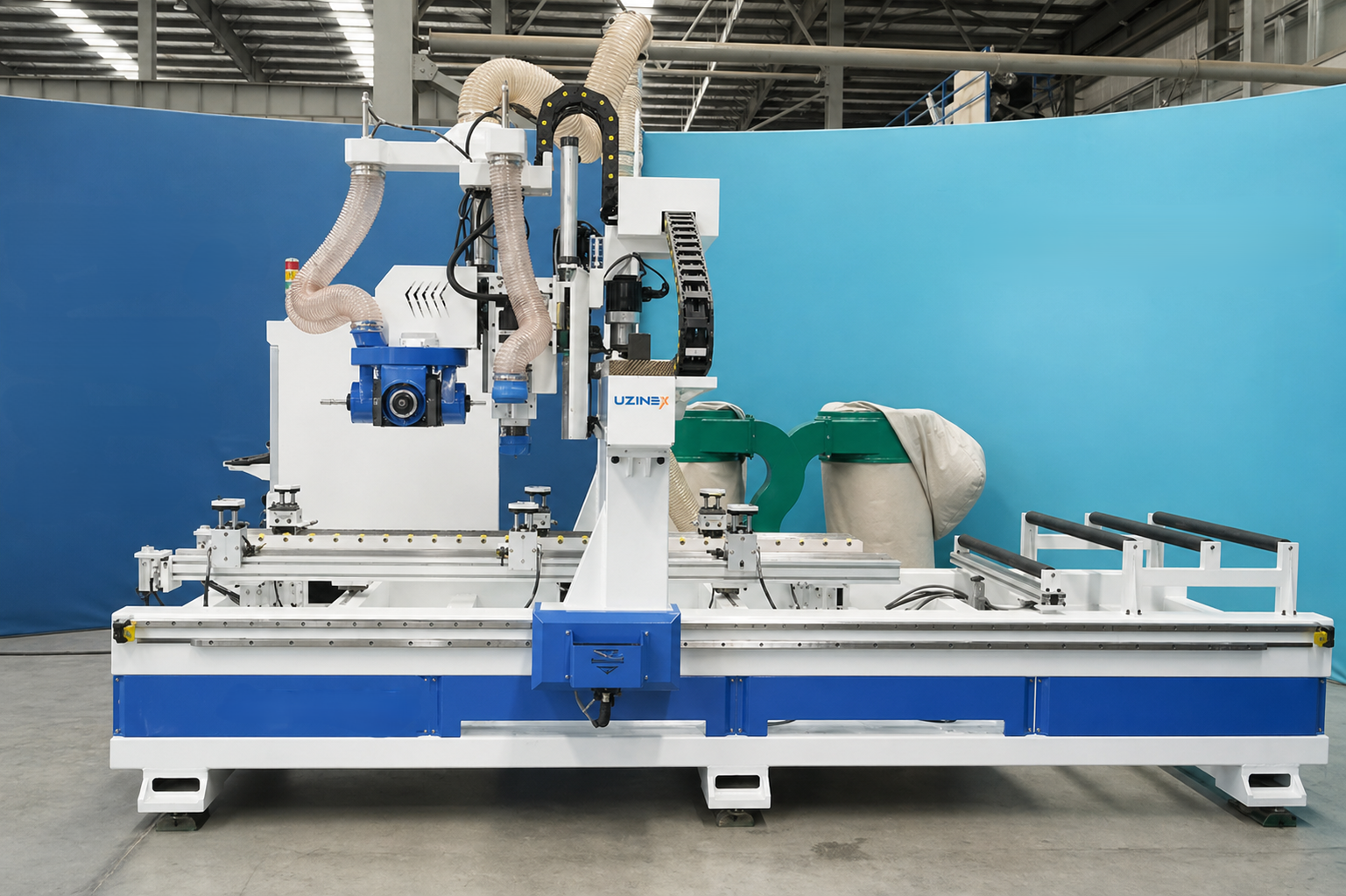

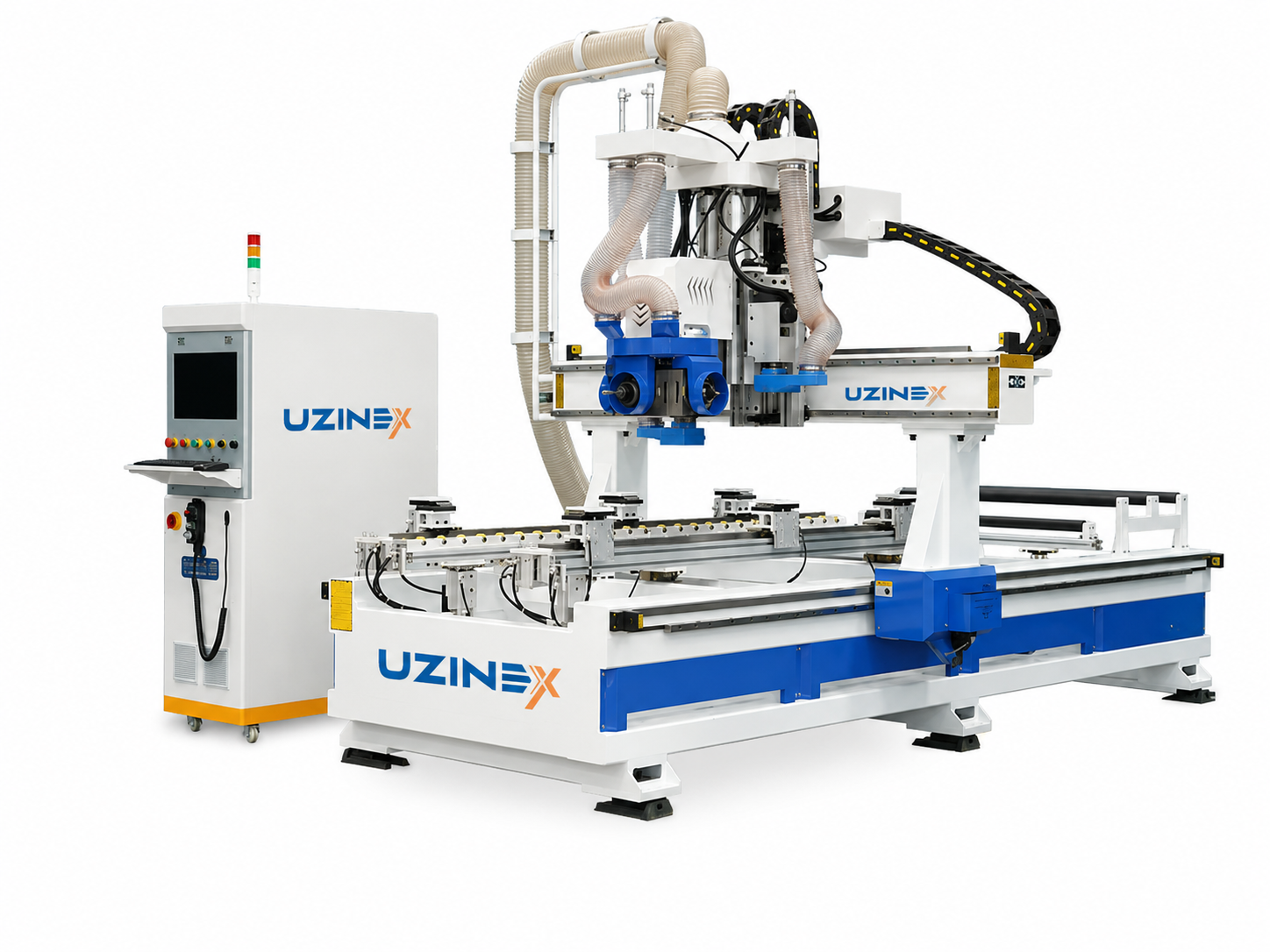

Верстат ЧПК для отворів замків на дерев'яних дверях — обробний центр, присвячений виробникам міжкімнатних і вхідних дерев'яних дверей — за одне кріплення він виконує всі операції, необхідні на готових дверях: отвір корпусу замка, гніздо лицьової планки замка, отвори петель, декоративні отвори та будь-яку іншу обробку, необхідну для встановлення фурнітури на дерев'яних дверях. На відміну від універсального роутера ЧПК, верстат ЧПК для отворів замків на дерев'яних дверях має інтегроване спеціальне CAM-ПЗ з передвизначеними формами для всіх стандартних типів замків і петель, усуваючи потребу вручну програмувати кожен тип дверей.
Верстат ЧПК для отворів замків на дерев'яних дверях оснащений шпинделем ATC 9 кВт ISO30 ER32, вертикальним свердлильним банком 9+3+1 Italy, 4 автоматично перемикними горизонтальними осями, інвертором Delta 11 кВт, 4 наборами сервомоторів Yaskawa 850 Вт, редуктором Shimpo Japan, контролером Syntec Taiwan, тайванськими напрямними 25 мм, пневматичними затискачами зі спеціальною притискною плитою для дверей і системою автоматичного маркування. Швидкість переміщення 80 м/хв і точність ±0,03 мм забезпечують швидке та точне виробництво на заводах дверей із середніми та великими обсягами. Технічні характеристики — верстат ЧПК для отворів замків на дерев'яних дверях
| Параметр | Стандарт | Опції |
|---|---|---|
| Переміщення X, Y | 1.300 × 2.500 мм | 1.500×3.000 / 2.100×3.000 / 2.100×4.000 мм |
| Переміщення Z | 200 мм | — |
| Головний шпиндель | ATC 9 кВт, повітряне охолодження, ISO30, ER32 | ATC 9 кВт (HSK F63), 12 кВт (ISO30/HSK F63) |
| Інвертор | Delta 11 кВт | — |
| Свердлильний банк | Italy 9+3+1 вертикальних свердел | — |
| Горизонтальні осі | 4 автоматично перемикні осі | — |
| Магазин ATC | Карусель (~6 секунд зміна) | Лінійний ATC |
| Тримач цанги | ISO30, ER32: φ4, φ6, 1/8, 1/2 | — |
| Спеціальне ПЗ | Інтегроване CAM-ПЗ для отворів замків | Artcam, Alphcam, Type 3, Ucancam, Aspire |
| Система керування | Syntec Taiwan | — |
| Приводна система | 4 × Yaskawa 850 Вт AC Servo, Японія | Syntec Servo 1 кВт Тайван |
| Редуктор | Shimpo Japan (XY); RV для осі C | — |
| Структура верстата | Міцний корпус із загартуванням | — |
| Робочий стіл | Вакуум + пневматичні затискачі притискна плита для дверей | Насос Becker Germany, Tongyou, кільцевий нагнітач |
| Позиціонувальні циліндри | 5 шт (X2, Y3) | — |
| Лінійна напрямна | Тайван 25 мм (30# на осях XYZ) | — |
| Трансмісія X, Y | Косозуба рейка Тайван / Німеччина | — |
| Трансмісія Z | Кулькова передача TBI Тайван | — |
| Змащування | Автоматичне 1,5 л | — |
| Калібрування інструмента | Автоматичне (інтегрований датчик) | — |
| Кабелі | Igus Germany, CE + cUL | — |
| Маркування | Система автоматичного маркування | — |
| Швидкість переміщення | 80 м/хв | — |
| Робоча швидкість | 0–25 м/хв | — |
| Точність повторного позиціонування | ±0,03 мм | — |
| Роздільність системи | ±0,0025 мм | — |
| Тиск повітря | 0,6 МПа | — |
| Напруга живлення | 220 В / 380 В, 3PH, 50/60 Гц | — |
Верстат ЧПК для отворів замків на дерев'яних дверях конфігурується при складанні пропозиції відповідно до типів дверей і фурнітури, що обробляються. Безкоштовна технічна консультація доступна. Переваги верстата ЧПК для отворів замків на дерев'яних дверях
• Спеціальне CAM-ПЗ з передвизначеними формами для отворів замків — верстат ЧПК для отворів замків на дерев'яних дверях має інтегроване CAM-ПЗ, специфічне для обробки дверей, з багатою бібліотекою передвизначених форм: отвори корпусу замка, гнізда замків (посадки лицьової планки), отвори циліндра, отвори Yale, багатоточкові отвори та форми отворів, необхідні для всіх стандартних типів замків, що використовуються на міжкімнатних і вхідних дерев'яних дверях. Оператор обирає тип замка з бібліотеки, вводить розміри дверей, і верстат автоматично генерує шляхи обробки — без ручного програмування, без зовнішніх CAM-файлів.
• Повна обробка дверей за одне кріплення — отвір замка, гніздо замка, петлі та декоративні отвори в тому самому циклі — верстат ЧПК для отворів замків на дерев'яних дверях позиціонує двері один раз і виконує всі необхідні операції: фрезерування отвору для корпусу замка, фрезерування гнізда (плоскої посадки) для лицьової планки замка, свердління для чашкових петель чи петель на гвинтах і будь-які додаткові декоративні чи технічні отвори. Обробка за одне кріплення усуває помилки переміщення, що можуть спричинити невирівнювання встановленого замка з рамою дверей.

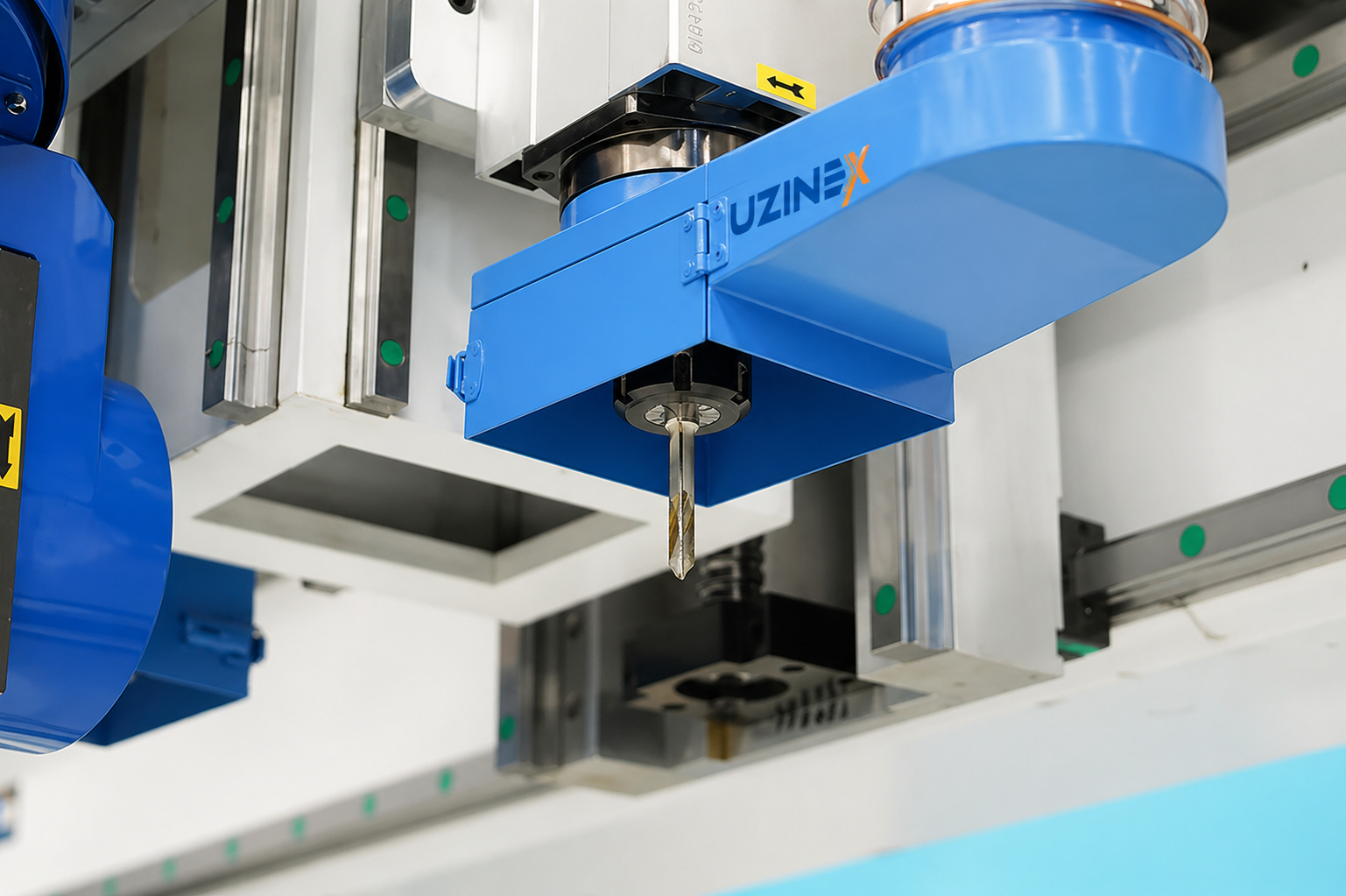

• 4 автоматично перемикні горизонтальні осі — фрезерування на торці дверей без ручного переміщення — верстат ЧПК для отворів замків на дерев'яних дверях має 4 горизонтальні осі, що перемикаються автоматично в межах програми, дозволяючи фрезерувати на вертикальному торці дверей (де встановлюються замок і петлі) з різних напрямків без ручного повороту дверей. Ця особливість суттєва для дверей з фурнітурою, встановленою на торці — двері залишаються закріпленими на столі, а верстат підходить до торця з запрограмованого напрямку, автоматично перемикаючи активну горизонтальну вісь.
• Пневматичні затискачі зі спеціальною плитою для дверей — тверде кріплення без вакуумного насоса — верстат ЧПК для отворів замків на дерев'яних дверях має систему кріплення з пневматичними затискачами, оснащеними притискною плитою для дерев'яних дверей. Ця конфігурація твердо кріпить двері на робочому столі без потреби запускати вакуумний насос для кожних дверей, економлячи енергію та зменшуючи час налаштування. Двері залишаються нерухомими протягом усього фрезерування торця та свердління — критична умова для точності позиціонування замка.
• Свердлильний банк 9+3+1 Italy — свердління петель інтегроване в цикл — вертикальний свердлильний банк 9+3+1 Italy верстата ЧПК для отворів замків на дерев'яних дверях виконує свердління для чашкових петель (35 мм) і петель на гвинтах у тому самому циклі, що й фрезерування торця для замка. Інтеграція свердління петель у той самий верстат усуває передачу дверей на окремий верстат свердління петель і гарантує точне вирівнювання між позицією замка та позицією петлі на тих самих дверях.
• Карусель ATC 9кВт, зміна ~6 секунд — автоматичне перемикання між торцевою фрезою та свердлом — верстат ЧПК для отворів замків на дерев'яних дверях автоматично змінює активний інструмент за ~6 секунд без ручного втручання: торцева фреза для корпусу замка, фреза гнізда для посадки, свердло 35 мм для чашкових петель, свердло для отворів гвинтів і будь-який додатковий інструмент, необхідний для запрограмованого типу фурнітури. Шпиндель ATC 9 кВт забезпечує потужність фрезерування, необхідну для дверей з масиву товщиною 40–80 мм.
• Сервомотори Yaskawa 850Вт + Syntec Taiwan + напрямні 25мм — точність ±0,03мм на кожних дверях — верстат ЧПК для отворів замків на дерев'яних дверях досягає точності повторного позиціонування ±0,03 мм, значення, що визначає, чи замок, встановлений на дверях, ідеально вирівнюється з планкою на рамі, чи має люфт. Компоненти Yaskawa та Syntec і тайванські напрямні 25 мм спеціально підібрані для підтримання цієї точності на всьому виробничому обсязі, навіть після тисяч годин інтенсивного використання на заводах дверей.
• Автоматичне маркування + інтегроване ПЗ — керується одним працівником без програмістів — верстат ЧПК для отворів замків на дерев'яних дверях може керуватися одним працівником після простого навчання, завдяки CAM-ПЗ з інтерфейсом для дверей. Оператор обирає модель дверей і тип фурнітури, вводить розміри, верстат генерує програму й обробляє двері, а наприкінці автоматично наносить ідентифікаційну етикетку.
• Гарантія UZINEX 60 місяців — запчастини Yaskawa та Syntec на складі в Ясах, національна технічна підтримка протягом 24–48 годин, транспортування, встановлення та введення в експлуатацію включені.
Застосування — верстат ЧПК для отворів замків на дерев'яних дверях
Заводи з виробництва міжкімнатних і вхідних дверей з масиву, MDF і ДСП — основні користувачі верстата ЧПК для отворів замків на дерев'яних дверях. Готові двері вимагають від 3 до 8 операцій свердління та фрезерування для фурнітури — корпус замка, циліндр, переднє гніздо, 2–4 петлі, обмежувачі та декоративні елементи — операцій, усі виконувані верстатом ЧПК для отворів замків на дерев'яних дверях за один цикл кріплення. За обсягу 50–200 дверей на день повна автоматизація цих операцій значно зменшує кількість необхідних операторів та усуває помилки ручного позиціонування.
Виробники дверей з преміальною фурнітурою — багатоточкові замки, протизламні замки, системи контролю доступу — виграють особливо від точності ±0,03 мм верстата ЧПК для отворів замків на дерев'яних дверях. Гнізда для багатоточкових замків (з 3–5 точками замикання) мають бути позиціоновані з жорсткими допусками по всій висоті дверей — помилка 1–2 мм спричиняє некоректне закриття дверей. Верстат гарантує необхідну точність на кожних дверях, незалежно від оператора чи часу в межах виробничої зміни.
Столярні майстерні, що виробляють двері на замовлення преміального сегмента та двері безпеки, використовують верстат ЧПК для отворів замків на дерев'яних дверях, щоб пропонувати послідовну якість на малих партіях з різноманітними форматами. Спеціальне CAM-ПЗ дозволяє швидке перемикання між різними типами дверей і фурнітури — за дверима зі стандартним замком слідують двері з протизламним замком, програмуються за хвилини вибором форми з бібліотеки, без ручного перепрограмування. Верстат ЧПК для отворів замків на дерев'яних дверях проти ручної обробки
Ручна обробка отвору замка на дерев'яних дверях вимагає 15–30 хвилин на двері, залучає двох чи трьох операторів з ручними інструментами (стамески, ручний роутер, свердла), часто виробляє помилки позиціонування та дає непослідовну якість між операторами та між змінами. Верстат ЧПК для отворів замків на дерев'яних дверях виконує всі операції на дверях за 3–8 хвилин, з одним оператором нагляду та з точністю ±0,03 мм, ідентичною на кожних дверях серії — незалежно від оператора, зміни чи обсягу виробництва.
Різниця в продуктивності та якості між ручною обробкою та верстатом ЧПК для отворів замків на дерев'яних дверях стає критичною за обсягів 50+ дверей на день: ручна обробка вимагає 5–8 операторів, присвячених цій операції, тоді як верстат вимагає одного оператора нагляду, який може паралельно керувати іншими активностями. Робочий процес — верстат ЧПК для отворів замків на дерев'яних дверях
• Оператор обирає у спеціальному CAM-ПЗ тип дверей (розміри) і тип фурнітури (модель замка, тип петлі).
• Верстат ЧПК для отворів замків на дерев'яних дверях автоматично генерує програму обробки на основі вибору з бібліотеки передвизначених форм.
• Дерев'яні двері позиціонуються на робочому столі та кріпляться пневматичними затискачами зі спеціальною притискною плитою — без вакуумного насоса.
• Верстат ЧПК для отворів замків на дерев'яних дверях виконує в автоматичній послідовності: фрезерування отвору замка на торці, фрезерування гнізда замка, свердління петель через банк Italy, будь-які додаткові отвори — з автоматичною зміною інструмента з каруселі ATC (~6 секунд на зміну).
• Система автоматичного маркування наносить ідентифікаційну етикетку на оброблені двері.
• Готові двері розвантажуються; верстат ЧПК для отворів замків на дерев'яних дверях готовий до наступних дверей.
Часті запитання про верстат ЧПК для отворів замків на дерев'яних дверях
Чи може верстат ЧПК для отворів замків на дерев'яних дверях також обробляти двері з нестандартною чи імпортною фурнітурою?
Так. Окрім бібліотеки передвизначених форм, CAM-ПЗ верстата ЧПК для отворів замків на дерев'яних дверях дозволяє програмувати кастомні форми для нестандартної чи імпортної фурнітури. Оператор вводить конкретні розміри гнізда з технічного паспорта фурнітури, верстат генерує шлях фрезерування та зберігає його в бібліотеці для майбутнього використання. UZINEX надає програмування форм, специфічних для вашої фурнітури, під час початкового навчання при введенні в експлуатацію. Які товщини дверей обробляє верстат ЧПК для отворів замків на дерев'яних дверях?
Верстат ЧПК для отворів замків на дерев'яних дверях обробляє двері стандартними товщинами від 35 мм (тонкі міжкімнатні двері) до 80 мм і більше (масивні вхідні двері, двері безпеки). Пневматичні затискачі та робочий стіл регулюються під різні товщини без спеціальних інструментів. UZINEX підтверджує максимальну товщину, сумісну з вашою конфігурацією, при складанні пропозиції. Чи може один оператор керувати верстатом ЧПК для отворів замків на дерев'яних дверях протягом усієї зміни?
Так. Верстат ЧПК для отворів замків на дерев'яних дверях спроєктований для роботи одним працівником — CAM-ПЗ з вибором з бібліотеки усуває потребу в програмісті, пневматичні затискачі роблять кріплення дверей швидким і легким, а верстат автоматично виконує всю послідовність обробки. Оператор завантажує двері, обирає програму, запускає цикл і розвантажує оброблені двері, і може одночасно наглядати за іншими активностями в майстерні. Чи придатний верстат ЧПК для отворів замків на дерев'яних дверях для європейського фінансування?
Так. UZINEX є членом Enterprise Europe Network і постачає обладнання для проєктів, фінансованих ЄС — цифровізація PNRR, Регіональна програма, Програма справедливого переходу. Верстат можна додати прямо в SEAP/SICAP. Опції лізингу та кредиту доступні на сторінці кредитів і лізингу UZINEX. Чому UZINEX для верстата ЧПК для отворів замків на дерев'яних дверях
Верстат ЧПК для отворів замків на дерев'яних дверях — обладнання з найпрямішим впливом на сприйняту якість готових дверей — неправильно позиціонований замок чи невирівняна петля одразу видимі та генерують рекламації. UZINEX забезпечує, що верстат сконфігурований правильно для вашої фурнітури з першого дня виробництва.
• Початкове програмування CAM-бібліотеки включене — інженери UZINEX програмують у ПЗ форми отворів для всіх типів замків і петель у вашому каталозі фурнітури при введенні в експлуатацію.
• Транспортування, встановлення та введення в експлуатацію включені — верстат ЧПК для отворів замків на дерев'яних дверях вимагає спеціалізованого встановлення та калібрування; UZINEX виконує весь процес на вашому об'єкті.
• Гарантія 60 місяців — розширене покриття в безперервному промисловому виробництві дверей.
• Запчастини Yaskawa та Syntec на складі в Ясах — сервомотори, приводи та витратні матеріали доступні негайно.
• Національна технічна підтримка протягом 24–48 годин — техніки з загальнонаціональним покриттям і гарантованим часом реагування.
• Придатний для європейського фінансування — повна технічна документація для PNRR, POR та інших активних програм.
• Конфігурація при складанні пропозиції — переміщення, тип магазину ATC і система кріплення адаптовані до розмірів дверей і типів фурнітури, що обробляються на вашому заводі.
Верстат ЧПК для отворів замків на дерев'яних дверях UZINEX — шпиндель ATC 9 кВт ISO30 ER32, спеціальне CAM-ПЗ для замків, свердлильний банк Italy 9+3+1, 4 автоматично перемикні горизонтальні осі, карусель ATC ~6с, 4 × Yaskawa 850 Вт, Syntec Taiwan, напрямні 25 мм, 80 м/хв, ±0,03 мм, пневматичні затискачі притискна плита для дверей, автоматичне маркування, переміщення 1.300×2.500 мм (опції до 2.100×4.000 мм), гарантія 60 місяців, транспортування, встановлення та введення в експлуатацію включені.
