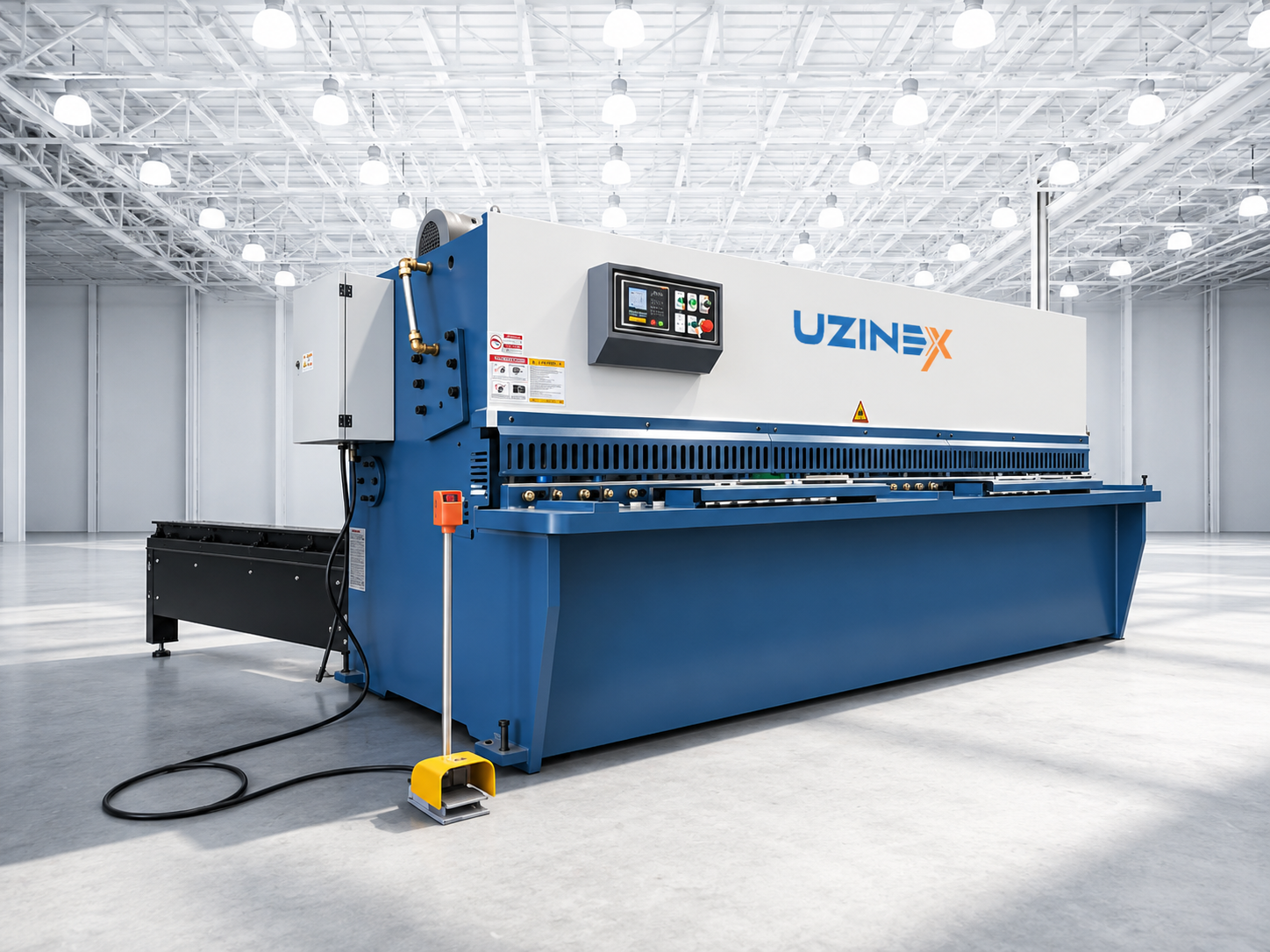

Гільйотинні ножиці для листового металу з хитним балком WyShear S Series

WyShear S Series — це гільйотинні ножиці для листового металу з хитним балком з гідравлічним приводом і CNC-керуванням, доступні в 4 конфігураціях з фіксованою довжиною 3200 мм і товщинами різання від 4 мм до 12 мм. Система хитного балка цих гільйотинних ножиць для листового металу підтримує постійний кут ножа протягом усього різу, забезпечуючи вищу якість кромки порівняно із системами з повністю вертикальним рухомим ножем — з високою жорсткістю рами для безперервного виробництва й 12 пружинними притискними колонами для рівномірного затискання матеріалу по всій довжині 3200 мм.

Порівняно із серією WyShear G зі звичайною гільйотиною, гільйотинні ножиці для листового металу з хитним балком WyShear S Series використовують механізм хитного балка — ніж обертається на фіксованій точці повороту, підтримуючи постійну геометрію різання й зменшуючи знос ножа порівняно із системами з чисто вертикальним рухом. У поєднанні з гідравлічною системою Bosch Rexroth / Parker Hannifin і CNC-керуванням Siemens / Fisher WyShear S Series — збалансоване рішення між якістю різу, механічною простотою й вартістю інвестиції.

Ключові переваги гільйотинних ножиць для листового металу з хитним балком WyShear S Series

• Система хитного балка — постійний кут ножа протягом усього різу — механізм хитного балка гільйотинних ножиць для листового металу WyShear S Series підтримує постійний кут ножа відносно листа протягом усього різу, забезпечуючи вищу й рівномірну якість кромки порівняно із системами з чисто вертикальним рухом, де ефективний кут варіюється протягом ходу.

• 12 пружинних притискних колон — рівномірне затискання на 3200 мм — 12 пружинних притискних колон, розподілених рівномірно вздовж довжини 3200 мм, забезпечують міцне й рівномірне затискання листа в зоні різання, запобігаючи зміщенню матеріалу під час різу й гарантуючи точність по всій ширині листа.

• Інтегрована гідравлічна система Bosch Rexroth / Parker Hannifin — високоефективний гідравлічний насос з контролем потоку й швидким відгуком забезпечує постійну силу різання й швидке повернення ножа, з оптимізованим споживанням енергії порівняно зі звичайними гідравлічними системами.

• Автоматична система регулювання зазору ножа — без задирок — автоматична система регулювання зазору ножа Bosch Rexroth / Parker Hannifin обчислює й застосовує оптимальний зазор на товщину матеріалу, забезпечуючи різи без задирок без деформації кромки, з максимальним терміном служби ножа.

• CNC-керування Siemens / Fisher — складне програмування й зберігання завдань — передова система CNC з вищою автоматизацією дозволяє програмування складних даних різання, зберігання й виклик завдань, покрокову роботу й простий інтерфейс — зменшуючи час налаштування й усуваючи помилки ручного регулювання.

• NC задній упор з пам'яттю на 5 програм — безперервне виробництво — NC задній упор з точним регулюванням і пам'яттю на 5 наборів запрограмованих параметрів дозволяє швидке перемикання між різними розмірами різання без ручного повторного введення, ідеально для виробництва з різноманітними замовленнями.

• Захисна світлова завіса SICK Німеччина — захист оператора CE — світлова завіса SICK зі швидким виявленням і повною відповідністю європейським стандартам безпеки негайно зупиняє гільйотинні ножиці для листового металу з хитним балком при будь-якій перешкоді в небезпечній зоні.

Технічні характеристики гільйотинних ножиць для листового металу з хитним балком WyShear S Series

Хитний балок проти звичайної гільйотини — коли обирати WyShear S над WyShear G

Серія WyShear G зі звичайною гільйотиною пропонує більші максимальні товщини (до 16 мм проти 12 мм для WyShear S), серво задній упор Yaskawa з точністю ±0,1 мм і швидкість 17–20 ходів/хвилину на тонких моделях — придатна для високооб'ємного виробництва з високими вимогами до точності на товстих листах.

Гільйотинні ножиці для листового металу з хитним балком WyShear S Series — вибір, коли якість різаної кромки на тонких і середніх листах (4–12 мм) — пріоритет над максимальною швидкістю — механізм хитного балка підтримує постійнішу геометрію різання, ніж звичайна гільйотина, на матеріалах зі схильністю до деформації в зоні різання. Фіксована довжина 3200 мм на всіх моделях і 12 притискних колон роблять WyShear S Series стандартним рішенням для майстерень, що обробляють виключно листи шириною 3200 мм з різноманітним діапазоном товщин 4–12 мм. UZINEX надає безкоштовну консультацію для вибору правильної серії.

Застосування й галузі для гільйотинних ножиць для листового металу з хитним балком WyShear S Series

Гільйотинні ножиці для листового металу з хитним балком WyShear S Series призначені для майстерень і заводів, що обробляють листи з вуглецевої й нержавіючої сталі з товщинами 4–12 мм у стандартизованих форматах 3200 мм, де якість різаної кромки критична для наступних операцій згинання, зварювання чи оброблення. Система хитного балка зменшує деформацію кромки порівняно зі звичайною гільйотиною, генеруючи деталі з прямішими й чистішими кромками.

Виробники панелей машин, промислових корпусів і сільськогосподарського обладнання, що працюють з листами 6–12 мм, використовують моделі WyShear S 6/3200, 8/3200 і 12/3200 для підготовки напівфабрикатів, призначених для операцій згинання на пресах-гінгах чи штампування — якість кромки з гільйотинних ножиць для листового металу з хитним балком безпосередньо впливає на якість вторинних операцій на товстих матеріалах.

Заводи металевих меблів і виробники промислових стелажів, що обробляють листи 4 мм, використовують модель WyShear S 4/3200 гільйотинних ножиць для листового металу з хитним балком для різання листового металу на точні смуги для каркасів стелажів і металевих структур, з NC пам'яттю на 5 частих розмірів, встановлених раз і швидко викликаних при зміні замовлення.

Як працюють гільйотинні ножиці для листового металу з хитним балком WyShear S Series

1. Налаштування CNC чи NC програми — оператор вводить чи викликає одну з 5 програм, збережених у системі CNC Siemens/Fisher: довжина деталі, кількість деталей і параметри різання встановлюються цифрово без ручних механічних регулювань.

2. Автоматичне регулювання зазору ножа — автоматична система Bosch Rexroth обчислює й застосовує оптимальний зазор між ножами для обраної товщини листа, забезпечуючи різи без задирок з першого ходу.

3. Затискання листа 12 пружинними притискними колонами — 12 пружинних притискних колон рівномірно затискають лист по всій довжині 3200 мм перед різанням, запобігаючи зміщенню матеріалу й забезпечуючи точність по всій ширині листа.

4. Різання хитним балком з постійним кутом — хитний балок рухається на фіксованій точці повороту, підтримуючи постійний кут відносно листа протягом усього ходу — 1° для моделей 4 і 6 мм, 1,5° для 8 і 12 мм — з гідравлічною системою Bosch/Parker, що забезпечує потрібну силу.

5. Просування NC заднього упора й повторення циклу — NC задній упор автоматично просувається до запрограмованого розміру; цикл повторюється для встановленої кількості деталей без ручного втручання.

6. Моніторинг безпеки SICK — світлова завіса SICK безперервно моніторить небезпечну зону й негайно зупиняє гільйотинні ножиці для листового металу з хитним балком при будь-якій несанкціонованій перешкоді.

Часті запитання про гільйотинні ножиці для листового металу з хитним балком WyShear S Series

Яку конкретну перевагу пропонує механізм хитного балка над звичайною гільйотиною?

На звичайній гільйотині з чисто вертикальним рухом ефективний кут ножа відносно листа трохи варіюється протягом ходу через геометрію механізму — ефект, виразніший на більших товщинах і довших довжинах. Гільйотинні ножиці для листового металу з хитним балком WyShear S Series використовують механізм з фіксованою точкою повороту хитного балка, що підтримує постійний геометричний кут протягом усього різу, генеруючи прямішу кромку з меншою деформацією матеріалу в зоні різання. Різниця найвидиміша на листах з вуглецевої чи нержавіючої сталі 6–12 мм, де якість кромки впливає на наступні операції.

Скільки програм може зберігати NC система WyShear S Series?

NC система гільйотинних ножиць для листового металу з хитним балком WyShear S Series зберігає 5 наборів параметрів різання. Це покриває розміри, часто використовувані в поточному виробництві майстерні, зі швидким перемиканням між програмами без ручного повторного введення. Якщо вимоги до зберігання вищі — різноманітні замовлення з багатьма різними форматами — моделі WyShear G з повною системою CNC Siemens/Delem пропонують необмежене зберігання програм.

Чи придатні гільйотинні ножиці для листового металу з хитним балком WyShear S Series для європейського фінансування?

Так. UZINEX постачає обладнання для проєктів, фінансованих ЄС — NRRP, Регіональна програма, Програма справедливого переходу — і є членом Enterprise Europe Network. Гільйотинні ножиці для листового металу з хитним балком WyShear S Series можна включити в заявки на фінансування для модернізації виробничої потужності. UZINEX надає повну технічну документацію для процедур державних закупівель і тендерів.

Чому UZINEX для гільйотинних ножиць для листового металу з хитним балком WyShear S Series

• Безкоштовна технічна консультація — WyShear S чи G, оптимальна модель — UZINEX оцінює товщини оброблюваного листа, вимоги до якості кромки, потрібні довжини й об'єм виробництва, щоб рекомендувати серію WyShear S чи серію WyShear G і оптимальну модель у кожній серії.

• Транспортування, встановлення й введення в експлуатацію включені безкоштовно — гільйотинні ножиці для листового металу з хитним балком доставляються, встановлюються й запускаються в приміщенні клієнта технічною командою UZINEX, з калібруванням гідравлічної системи, регулюванням ножа й навчанням оператора.

• Розширена гарантія 60 місяців — одна з найдовших гарантій, доступних у Румунії для гідравлічних гільйотинних ножиць для листового металу, з технічною підтримкою й втручанням менш ніж за 36 годин.

• Національна технічна підтримка менш ніж за 36 годин — виїзне втручання чи відеосесія менш ніж за 36 годин, з виділеною телефонною лінією 24/7 для клієнтів UZINEX.

• Інтелектуальний посібник на основі ШІ включений — повна документація з експлуатації, обслуговування й усунення несправностей з допомогою ШІ для 96%+ технічних запитів без людського втручання.

• Повна придатність для європейського фінансування — UZINEX надає документацію й повну підтримку для закупівель через фонди ЄС, NRRP чи структурні фонди.

Гільйотинні ножиці для листового металу з хитним балком WyShear S Series — це рішення для майстерень, що надають пріоритет якості різаної кромки на товщинах 4–12 мм, з механізмом хитного балка для постійного кута ножа, 12 пружинними притискними колонами для рівномірного затискання на 3200 мм, гідравлічною системою Bosch Rexroth/Parker Hannifin, CNC-керуванням Siemens/Fisher і захисною світловою завісою SICK Німеччина, у 4 моделях з фіксованою довжиною 3200 мм.
