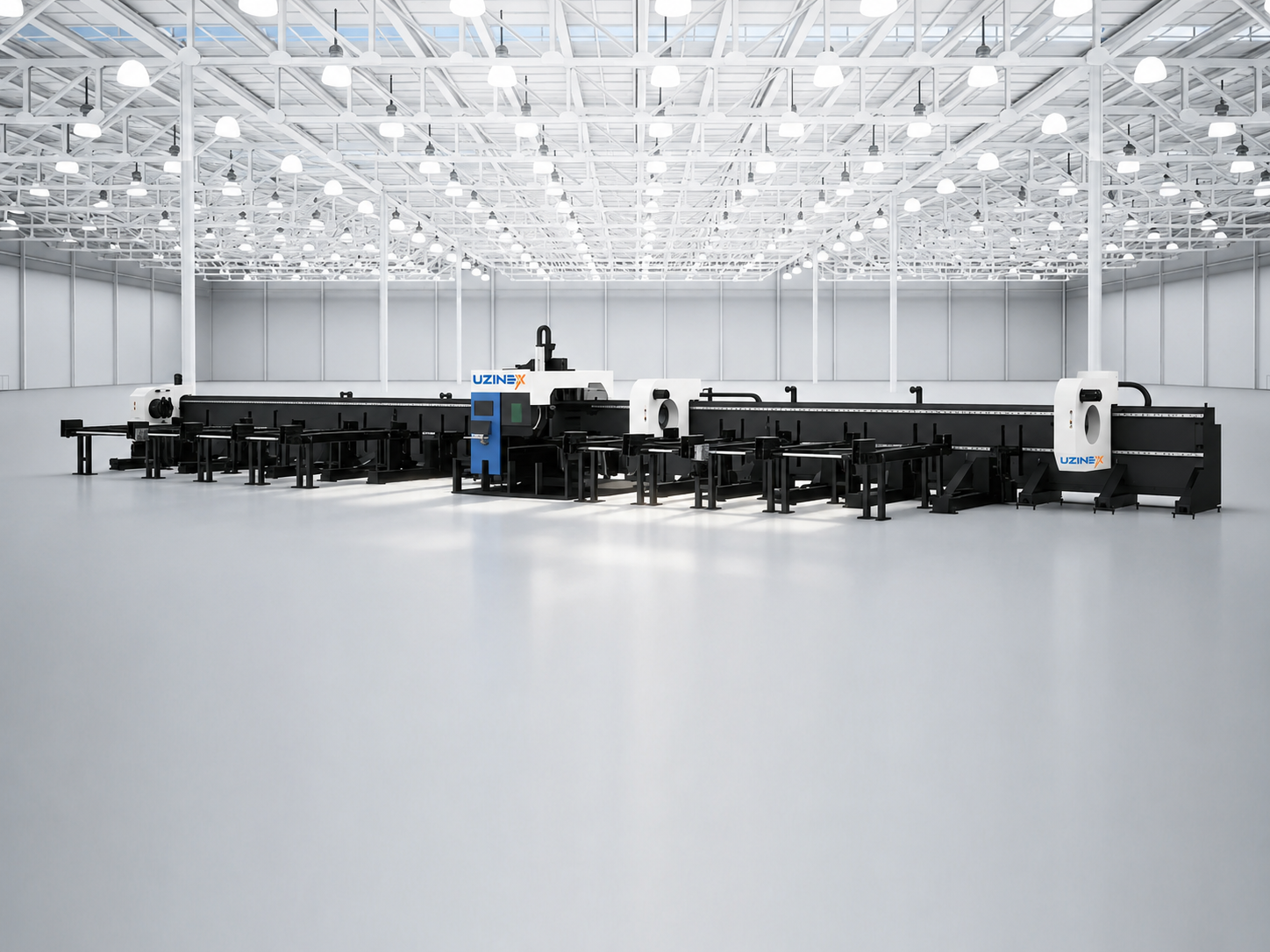

Лазерний різальний верстат для труб з 4 патронами серії WyTube FC

Серія WyTube FC — це лазерний різальний верстат для труб з 4 синхронізованими патронами, оснащений високопродуктивною системою ЧПК Siemens 840D і надпотужними лазерними джерелами 12.000–30.000 Вт, розроблений для виробників, що обробляють великі промислові обсяги труб і профілів з передовими вимогами до точності, обробки на 360° та автоматичного фаскування з обох боків. Із сумісністю з 65 розмірами патронів і максимальним діаметром 600 мм, цей лазерний різальний верстат для труб з 4 патронами є топовим рішенням у родині WyTube, призначеним для операцій трубного різання на найвищому рівні автоматизації та продуктивності, доступному в портфоліо UZINEX.

Четвертий патрон лазерного різального верстата для труб з 4 патронами серії WyTube FC приносить, порівняно із системами з трьома патронами, додаткову перевагу стабільності та контролю — чотири точки опори, рівномірно розподілені по довжині труби, забезпечують мінімальну вібрацію на високих швидкостях різання з потужністю 12–30 кВт, з системою ЧПК Siemens 840D, що керує синхронізацією всіх 4 патронів з вищою точністю промислового класу.

Ключові переваги лазерного різального верстата для труб з 4 патронами серії WyTube FC

• 4 синхронізовані патрони — максимальна стабільність і обробка на 360° — лазерний різальний верстат для труб з 4 патронами серії WyTube FC використовує 4 патрони із синхронізованим керуванням HRF Autotuned для точного обертання на 360° та оптимальної підтримки матеріалу по всій довжині до 12000 мм, із сумісністю з 65 різними розмірами патронів.

• Система ЧПК Siemens 840D — найпотужніше промислове ЧПК — система ЧПК Siemens 840D, що використовується в застосуваннях обробки вищої точності, одночасно керує всіма 4 патронами, 4–5-осьовою різальною головкою та системою автоматичної подачі, з плавним програмуванням і багатомовною підтримкою для європейських операторів.

• Надпотужні лазерні джерела 12.000–30.000 Вт — швидке та глибоке різання — потужність лазера 12–30 кВт лазерного різального верстата для труб з 4 патронами дозволяє різати труби з товстими стінками на високих комерційних швидкостях, скорочуючи час циклу порівняно з системами середньої потужності 3–6 кВт, що використовуються в серіях DC і TC.

• ЧПК-модуль фаскування — автоматичне фасочне різання з обох боків — ЧПК-модуль кутового різання лазерного різального верстата для труб з 4 патронами серії WyTube FC виконує автоматичне фаскування з обох боків різу, з автоматичним ЧПК-кутовим налаштуванням, готуючи зварні з'єднання безпосередньо в циклі лазерного різання без вторинної операції.

• Система автоматичної подачі з потужністю 100.000 деталей — FUZL Azbenz — високопродуктивна система автоматичної подачі з автоматичним паркуванням і подачею підтримує потужність 100.000 деталей, з автоматичним налаштуванням об'єму повітря для точного центрування різних діаметрів і профілів.

• Сумісність з 65 розмірами патронів — максимальна універсальність — 65 доступних розмірів патронів лазерного різального верстата для труб з 4 патронами серії WyTube FC охоплюють весь діапазон круглих (діаметр 10–600 мм), квадратних, прямокутних і спеціальних профілів, зі швидкою зміною конфігурації при перемиканні між різними типами матеріалів.

• Технологія Short Tail Material — мінімальний залишок — спеціальне ПЗ FUZL Azbenz мінімізує довжину залишку матеріалу на кінці прутка, зменшуючи втрати порівняно зі звичайними системами та підвищуючи вихід матеріалу на замовленнях з дорогими прутками.

Технічні характеристики лазерного різального верстата для труб з 4 патронами серії WyTube FC

Серія WyTube FC проти WyTube DC і TC — коли потрібні 4 патрони та 12–30 кВт

Серія WyTube DC (2 патрони, до 6 кВт) — це стандартне рішення для середніх обсягів труб до 800 мм діаметром і 4000 мм завдовжки. Серія WyTube TC (3 патрони, до 30 кВт) розширює довжину до 15000 мм. Лазерний різальний верстат для труб з 4 патронами серії WyTube FC додає, порівняно з TC, два суттєві елементи: систему ЧПК Siemens 840D вищого класу та надвисоку потужність лазера 12–30 кВт, з 4 патронами для максимальної стабільності на високих швидкостях різання з високою потужністю.

Вибір WyTube FC над TC виправданий, коли: потрібна потужність перевищує 6 кВт для різання товстих стінок на комерційній швидкості; процес вимагає автоматичного фаскування з обох боків одночасно; обсяг виробництва виправдовує інвестицію в систему Siemens 840D з передовим програмуванням; чи коли потрібна потужність системи подачі на 100.000 деталей для безперервного виробництва. UZINEX надає безкоштовну консультацію для визначення оптимальної конфігурації.

Застосування та галузі для лазерного різального верстата для труб з 4 патронами серії WyTube FC

Лазерний різальний верстат для труб з 4 патронами серії WyTube FC призначений для лазерних сервісних центрів, спеціалізованих на промисловому трубному різанні, виробників офшорних конструкцій і нафтових платформ, виробників важкого промислового обладнання та компаній суднобудівної промисловості, що обробляють великі обсяги труб з товстими стінками за вищими стандартами точності та продуктивності.

Потужність лазера 12–30 кВт і система ЧПК Siemens 840D лазерного різального верстата для труб з 4 патронами роблять серію WyTube FC еталонним рішенням для обробних центрів, що обслуговують різноманітні замовлення за преміальними ставками — включно з трубами з нержавіючої сталі, спеціальними сплавами та матеріалами з товстими стінками, де низька потужність лазера (3–6 кВт) генерує неконкурентно низькі швидкості різання.

Виробники гідравлічних компонентів, теплообмінників і посудин під тиском використовують лазерний різальний верстат для труб з 4 патронами серії WyTube FC для обробки труб з високоміцної сталі з максимальною точністю та інтегрованим фаскуванням, усуваючи окремі операції фаскування, що додають час і вартість у виробничому потоці критичних компонентів.

Як працює лазерний різальний верстат для труб з 4 патронами серії WyTube FC

1. Автоматична подача від системи FUZL Azbenz — пруток чи труба подається автоматично від системи з потужністю 100.000 деталей, з автоматичним паркуванням і налаштуванням об'єму повітря для точного центрування матеріалу в 4 патронах.

2. Синхронізоване кріплення в 4 патронах HRF — 4 патрони із синхронізованим керуванням HRF Autotuned кріплять матеріал одночасно в 4 точках, рівномірно розподілених по довжині, забезпечуючи максимальну стабільність та усунення вібрації за потужності лазера 12–30 кВт.

3. Програмування та керування Siemens 840D — система ЧПК Siemens 840D програмує повну послідовність різів, обертань і фаскування; плавний інтерфейс дозволяє складне програмування спеціальних профілів і послідовностей з кількома кутами фаскування.

4. Різання надвисокою потужністю 12–30 кВт — різальна головка з автофокусом Precitec/Raytools виконує різи за потужності лазера 12–30 кВт, з комерційними швидкостями різання на товстих стінках, неможливими для досягнення системами середньої потужності.

5. Автоматичне фаскування з обох боків — ЧПК-модуль фаскування виконує автоматичне фаскування з обох боків різу в тому самому циклі, з автоматичним ЧПК-кутовим налаштуванням для кожного запрограмованого з'єднання, без ручного перепозиціонування.

6. Оптимізація Short Tail і вивантаження — ПЗ Short Tail мінімізує залишок матеріалу на кінці прутка; готові деталі вивантажуються готовими до зварювання чи складання без вторинних операцій.

Часті запитання про лазерний різальний верстат для труб з 4 патронами серії WyTube FC

Яку конкретну перевагу дає система ЧПК Siemens 840D над стандартними контролерами?

Siemens 840D — одна з найпередовіших доступних промислових систем ЧПК, що використовується в обробних центрах високої точності в автомобільній, аерокосмічній промисловості та виробництві прес-форм. На лазерному різальному верстаті для труб з 4 патронами серії WyTube FC Siemens 840D одночасно керує 4 патронами, 4–5-осьовою різальною головкою та системою подачі — складність керування, що перевищує можливості стандартних лазерних контролерів. Практичні переваги: плавніше програмування складних послідовностей, точніша інтерполяція на високих швидкостях, детальніша діагностика помилок і нативна інтеграція із SCADA/ERP-системами заводів з цифровим управлінням виробництвом.

Чи можна кастомізувати модель FC3 SM під конкретні діаметри замовника?

Так — модель WyTube FC3 SM конфігурується повністю на замовлення під конкретні вимоги замовника: максимальний діаметр, максимальна довжина різання, розмір патрона та конфігурація системи подачі. UZINEX співпрацює із замовником для визначення точних специфікацій і постачання обладнання, ідеально адаптованого до конкретного виробничого процесу. Безкоштовна технічна консультація включає повний аналіз вимог і пропозицію оптимальної конфігурації.

Чи є лазерний різальний верстат для труб з 4 патронами серії WyTube FC прийнятним для європейського фінансування?

Так. UZINEX постачає обладнання для проєктів, що фінансуються ЄС — PNRR, Регіональна програма, Програма справедливого переходу — і є членом Enterprise Europe Network. Лазерний різальний верстат для труб з 4 патронами серії WyTube FC можна включити в заявки на фінансування для модернізації промислової виробничої потужності. UZINEX надає повну технічну документацію для процедур публічних закупівель і тендерів.

Чому UZINEX для лазерного різального верстата для труб з 4 патронами серії WyTube FC

• Безкоштовна технічна консультація — стандартна модель чи кастомна SM — UZINEX оцінює діаметри, довжини, товщини стінок, вимоги до фаскування та обсяг виробництва, щоб рекомендувати модель FC3 30, FC3 47, FC3 60 чи кастомну конфігурацію SM.

• Транспортування, монтаж і введення в експлуатацію включені безкоштовно — лазерний різальний верстат для труб з 4 патронами постачається, встановлюється та калібрується на об'єкті замовника, з конфігурацією системи Siemens 840D, тестуванням на реальних матеріалах і повним навчанням операторів.

• Розширена гарантія 60 місяців — гарантія на всі компоненти, включно з лазерним джерелом з додатковою гарантією виробника 2 роки, з технічною підтримкою та виїздом менш ніж за 36 годин.

• Національна технічна підтримка менш ніж за 36 годин — цілодобова телефонна лінія та швидкий виїзд на місце чи відеовтручання для всіх компонентів, включно із системою Siemens 840D.

• Розумний посібник з ШІ включено — повна документація з експлуатації, програмування Siemens 840D, профілактичного обслуговування та усунення несправностей з підтримкою ШІ для 96%+ технічних запитів.

• Повна прийнятність для європейського фінансування — повна документація та підтримка для фінансування ЄС, PNRR і структурних фондів, включно з високовартісними публічними тендерами.

Лазерний різальний верстат для труб з 4 патронами серії WyTube FC — це топове рішення для виробників, що обробляють промислові обсяги труб з товстими стінками за потужності лазера 12–30 кВт — із системою ЧПК Siemens 840D, 4 синхронізованими патронами для максимальної стабільності, ЧПК-модулем фаскування з обох боків, 65 сумісними розмірами патронів, автоматичною подачею 100.000 деталей і технологією Short Tail, у 3 стандартних моделях плюс кастомні конфігурації SM.
