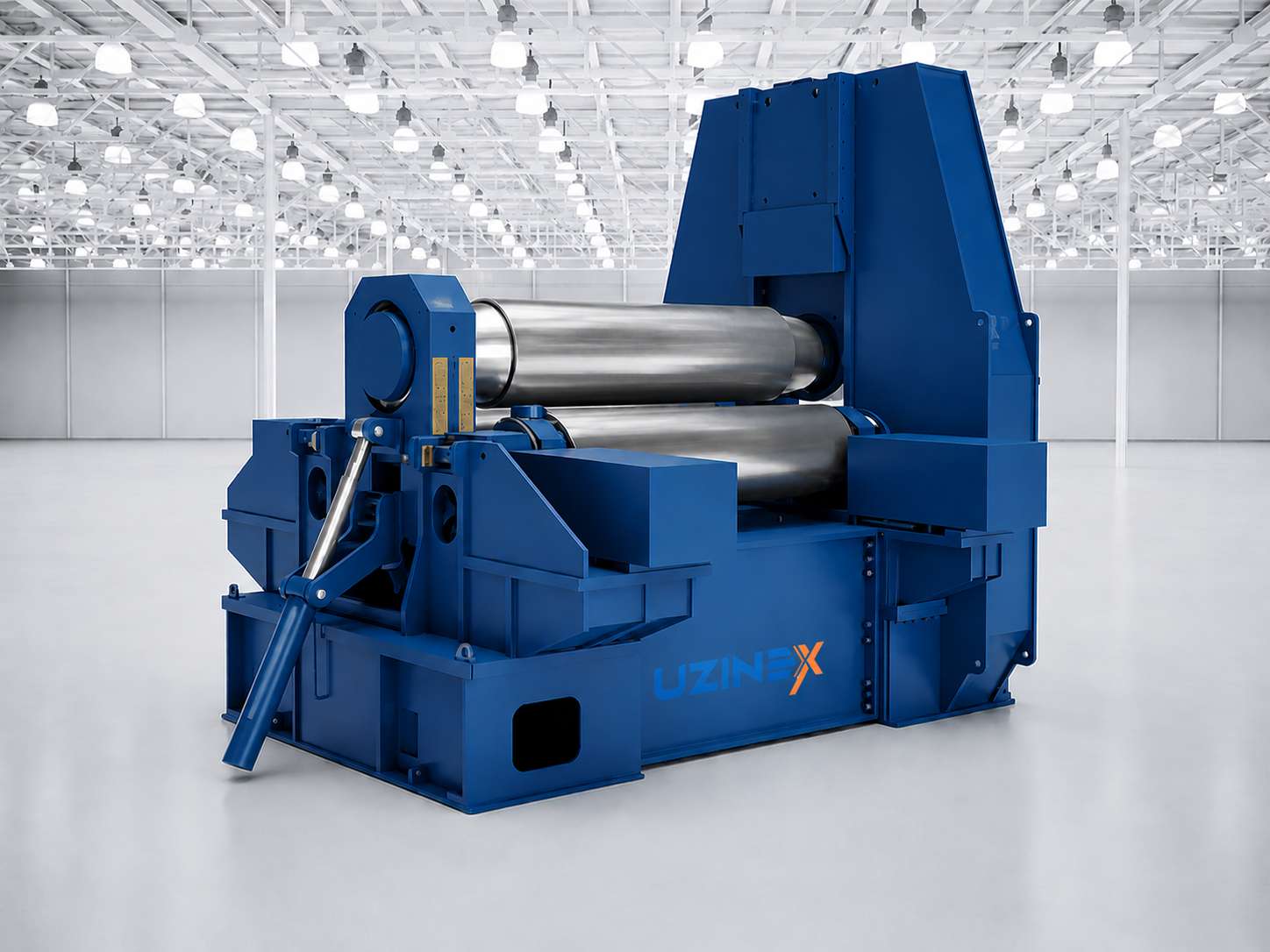

WyRoll 3RV Series — це листозгинальна вальцювальна машина зі змінною віссю із системою 3 валків, доступна в 5 конфігураціях — від 3RV 0511 (5 мм/1100 мм) до 3RV 80100 (80 мм товщина, 10000 мм ширина) — з можливостями вальцювання, що перевищують будь-яку іншу серію в портфелі UZINEX: максимальна товщина 80 мм, максимальна ширина 10000 мм, діаметр вальцювання від 120 мм до 15000 мм і CNC конічне вальцювання зі змінним кутом від 0° до 45°. Ця листозгинальна вальцювальна машина зі змінною віссю — топ-рішення для галузей, що обробляють плити, екстремальні за розмірами й товщинами — суднобудування, офшор, нафта й енергетика у великому промисловому масштабі.
Принцип змінної осі листозгинальної вальцювальної машини зі змінною віссю WyRoll 3RV Series вирізняє цю серію з-поміж стандартних 3-валкових машин: нижній валок може незалежно переміщатися в асиметричне положення відносно центральної осі, дозволяючи повне попереднє вальцювання кінців плити за одне затискання й усуваючи залишкові прямі зони без окремих операцій попереднього вальцювання. 8-осьова система CNC керує всіма рухами, зокрема конічним вальцюванням для виробництва усічених конусів з кутами від 0° до 45°.
Ключові переваги листозгинальної вальцювальної машини зі змінною віссю WyRoll 3RV Series
• Змінна вісь — повне попереднє вальцювання без окремих операцій — листозгинальна вальцювальна машина зі змінною віссю WyRoll 3RV Series дозволяє повне попереднє вальцювання обох кінців плити за одне затискання через асиметричний рух нижнього валка, усуваючи залишкові прямі зони без потреби в ручному перепозиціонуванні плити чи окремій машині попереднього вальцювання.
• Максимальна товщина 80 мм і максимальна ширина 10000 мм — модель WyRoll 3RV 80100 обробляє сталеві плити до 80 мм завтовшки й 10000 мм завширшки — екстремальні можливості, що значно перевищують будь-яку іншу листозгинальну вальцювальну машину в портфелі UZINEX і покривають усі застосування в суднобудівній, офшорній і важкобудівній галузях.
• Діапазон діаметрів 120 мм — 15000 мм — мінімальний діаметр вальцювання 120 мм на моделі 3RV 0511 і максимальний 15000 мм на моделі 3RV 80100 покривають діапазон у 125 разів ширший за інші вальцювальні машини — від малих прецизійних циліндрів до секцій вітрових веж 15 метрів у діаметрі.
• CNC конічне вальцювання зі змінним кутом 0–45° — CNC пристрій конічного вальцювання дозволяє виробництво усічених конусів з кутами від 0° (циліндр) до 45° з автоматичним регулюванням кута безпосередньо з CNC, без ручних механічних регулювань — суттєво для виробників суднових корпусів з конічними профілями, силосів і резервуарів з конічними кришками.
• Гідравлічна система притискання вниз Bosch Rexroth — точність ±0,1 мм — високоточна гідравлічна система з контрольованою в'язкістю 20% і стисканням до 25% забезпечує точність вальцювання ±0,1 мм і круглість ±0,1 мм по всьому діапазону форматів, з автоматичним байпасом та інтеграцією всіх розмірів.
• Робочі валки з рівномірним крутним моментом 360° — деформація поверхні 5% — гідравлічно приводжені робочі валки забезпечують рівномірний крутний момент протягом обертання 360°, з деформацією контактної поверхні лише 5%, підтримуючи геометрію валка й якість поверхні обичайки протягом усього терміну служби обладнання.
• 8-осьове CNC з 30 збереженими програмами — автоматичне складне вальцювання — 8-осьова система CNC одночасно керує всіма рухами валків, системою притискання вниз і автоматичною подачею, з 30 збереженими програмами для швидкого виклику частих форматів.
Технічні характеристики листозгинальної вальцювальної машини зі змінною віссю WyRoll 3RV Series
| Параметр | 3RV 0511 | 3RV 1013 | 3RV 2014e | 3RV 5070 | 3RV 80100 |
|---|---|---|---|---|---|
| Максимальна товщина плити (мм) | 5 | 10 | 20 | 50 | 80 |
| Максимальна ширина плити (мм) | 1100 | 1300 | 1400 | 7000 | 10000 |
| Довжина валка (мм) | 1200 | 1400 | 1500 | 7200 | 10200 |
| Мінімальний діаметр вальцювання (мм) | 120 | 150 | 200 | 600 | 1200 |
| Максимальний діаметр вальцювання (мм) | 2500 | 3000 | 3500 | 10000 | 15000 |
| Точність вальцювання (мм) | ±0,1 | ±0,1 | ±0,1 | ±0,1 | ±0,1 |
| Точність круглості (мм) | ±0,1 | ±0,1 | ±0,1 | ±0,1 | ±0,1 |
| Кут конічного вальцювання (°) | 1–2,5 / 2,5–3,5 | 1–2,5 | 1–2,5 | 1–2,5 | 1–2,5 |
| Потужність основного двигуна (кВт) | 2×5,5 | 2×11 | 2×15 | 2×75 | 2×160 |
| Вага машини (кг) | 3000 | 7000 | 15000 | 80000 | 200000 |
| Розміри машини (мм) | 2950×1200×1200 | 3500×1600×1400 | 4000×2000×1800 | 10500×4000×3500 | 15000×6000×5000 |
| Система керування CNC | 8-осьове Pfiffner — 30 програм, офлайн, автомоніторинг | 8-осьове Pfiffner — 30 програм, офлайн, автомоніторинг | 8-осьове Pfiffner — 30 програм, офлайн, автомоніторинг | 8-осьове Pfiffner — 30 програм, офлайн, автомоніторинг | 8-осьове Pfiffner — 30 програм, офлайн, автомоніторинг |
| Гідравлічна система | Високоточне притискання вниз — Bosch Rexroth | Високоточне притискання вниз — Bosch Rexroth | Високоточне притискання вниз — Bosch Rexroth | Високоточне притискання вниз — Bosch Rexroth | Високоточне притискання вниз — Bosch Rexroth |
| Автоматична подача | CNC FUZL — центрування/розвантаження ±0,5 мм, точність ≥4000 мм | CNC FUZL — центрування/розвантаження ±0,5 мм, точність ≥4000 мм | CNC FUZL — центрування/розвантаження ±0,5 мм, точність ≥4000 мм | CNC FUZL — центрування/розвантаження ±0,5 мм, точність ≥4000 мм | CNC FUZL — центрування/розвантаження ±0,5 мм, точність ≥4000 мм |
| Конічне вальцювання | CNC пристрій — кут 0–45°, автоматичне регулювання | CNC пристрій — кут 0–45°, автоматичне регулювання | CNC пристрій — кут 0–45°, автоматичне регулювання | CNC пристрій — кут 0–45°, автоматичне регулювання | CNC пристрій — кут 0–45°, автоматичне регулювання |
WyRoll 3RV проти WyRoll 3R і 2R — коли змінна вісь необхідна
Серія WyRoll 2R усуває прямі зони без окремого попереднього вальцювання, але обмежена товщиною 30 мм і шириною 4000 мм. Серія WyRoll 3R пропонує вищу точність (±0,08 мм) і вали 42CrMo, але потребує окремого попереднього вальцювання кінців. Листозгинальна вальцювальна машина зі змінною віссю WyRoll 3RV Series поєднує переваги обох — повне попереднє вальцювання за одне затискання через змінну вісь — і додає можливості, яких немає в інших серіях: товщина 80 мм, ширина 10000 мм, CNC конічне вальцювання й діаметр до 15000 мм.
WyRoll 3RV — вибір, коли: товщина перевищує 20 мм, ширина перевищує 4000 мм, потрібні конуси, діаметр перевищує 4000 мм, чи коли усунення окремого попереднього вальцювання обов'язкове для продуктивності. UZINEX надає безкоштовну консультацію для вибору правильної серії.
Застосування й галузі для листозгинальної вальцювальної машини зі змінною віссю WyRoll 3RV Series
Листозгинальна вальцювальна машина зі змінною віссю WyRoll 3RV Series призначена для галузей, що обробляють плити виняткових розмірів і товщин. Суднобудівна галузь використовує моделі 3RV 5070 і 3RV 80100 для вальцювання плит корпусу й надбудови товщиною 50–80 мм і шириною 7000–10000 мм — розмірів, неможливих для обробки на жодній іншій листозгинальній вальцювальній машині в портфелі UZINEX.
Виробники вітротурбін використовують листозгинальну вальцювальну машину зі змінною віссю для вальцювання конічних і циліндричних секцій високих вітрових веж, де діаметри 5000–10000 мм і товщини 30–60 мм — стандартні специфікації для базових секцій вежі. CNC конічне вальцювання усуває операції формування секцій усіченого конуса окремо.
Нафтогазова галузь використовує великі моделі листозгинальної вальцювальної машини зі змінною віссю для виготовлення обичайок і фланців труб великого діаметра, газових сепараторів і сферичних резервуарів, з точністю ±0,1 мм, що гарантує герметичність зварних з'єднань при високих робочих тисках.
Як працює листозгинальна вальцювальна машина зі змінною віссю WyRoll 3RV Series
1. Автоматична подача й центрування CNC — плита до 200 тонн (модель 3RV 80100) подається автоматично й центрується з точністю ±0,5 мм системою CNC FUZL, з додатковими системами опори для надшироких плит 7000–10000 мм.
2. Попереднє вальцювання кінців через змінну вісь — нижній валок переміщається в асиметричне положення відносно центральної осі; кінці плити повністю попередньо вальцюються за одне затискання без залишкових прямих зон — усуваючи потребу в окремій операції попереднього вальцювання.
3. Прогресивне вальцювання з притисканням вниз Bosch Rexroth — високоточна гідравлічна система застосовує автоматично відкалібрований притиск вниз; 8-осьове CNC одночасно контролює всі рухи для досягнення запрограмованого діаметра й круглості з точністю ±0,1 мм.
4. Конічне вальцювання (опціонально) з CNC пристроєм — для усічених конусів CNC пристрій автоматично регулює кут вальцювання (0–45°); CNC обчислює й застосовує параметри для кожної конічної секції без ручного втручання.
5. Зняття й підготовка до зварювання — готова обичайка чи конус з точністю ±0,1 мм знімається автоматичною системою розвантаження; кінці плити вирівняні для зварювання без додаткових регулювань.
Часті запитання про листозгинальну вальцювальну машину зі змінною віссю WyRoll 3RV Series
Чи може машина WyRoll 3RV Series вальцювати як циліндри, так і конуси без зміни обладнання?
Так — листозгинальна вальцювальна машина зі змінною віссю WyRoll 3RV Series може виробляти як циліндри (кут конуса 0°), так і усічені конуси (кут 0–45°) з тим самим обладнанням, активуючи CNC пристрій конічного вальцювання. Перехід від циліндричного вальцювання до конічного виконується з панелі CNC без механічних змін машини, мінімізуючи час налаштування між замовленнями з різними геометріями.
Які абсолютні максимальні розміри може обробити WyRoll 3RV 80100?
Модель 3RV 80100 листозгинальної вальцювальної машини зі змінною віссю обробляє плити до 80 мм завтовшки й 10000 мм завширшки (10 метрів), з діаметром вальцювання від 1200 мм до 15000 мм (15 метрів зовнішній діаметр). Встановлена потужність 2×160 кВт і вага машини 200 тонн відображають екстремальні промислові розміри цієї моделі. UZINEX надає консультацію щодо вимог до інфраструктури (фундамент, підіймальне обладнання), потрібних для встановлення великих моделей.
Чи придатна листозгинальна вальцювальна машина зі змінною віссю WyRoll 3RV Series для європейського фінансування?
Так. UZINEX постачає обладнання для проєктів, фінансованих ЄС — NRRP, Регіональна програма, Програма справедливого переходу — і є членом Enterprise Europe Network. Листозгинальну вальцювальну машину зі змінною віссю WyRoll 3RV Series можна включити в заявки на фінансування для модернізації важкої промислової виробничої потужності. UZINEX надає технічну документацію для процедур державних закупівель і тендерів.
Чому UZINEX для листозгинальної вальцювальної машини зі змінною віссю WyRoll 3RV Series
• Безкоштовна технічна консультація — вибір моделі з екстремального діапазону — UZINEX оцінює товщини, ширини, потрібні діаметри й вимогу конічного вальцювання, щоб рекомендувати оптимальну модель у діапазоні 3RV 0511–80100, зокрема вимоги до інфраструктури для великих моделей.
• Транспортування, встановлення й введення в експлуатацію включені безкоштовно — листозгинальна вальцювальна машина зі змінною віссю доставляється, встановлюється й калібрується в приміщенні клієнта технічною командою UZINEX, з тестуванням на реальних матеріалах і навчанням оператора на 8-осьовому CNC.
• Розширена гарантія 60 місяців — гарантія на всі компоненти з технічною підтримкою й втручанням менш ніж за 36 годин.
• Національна технічна підтримка менш ніж за 36 годин — телефонна лінія 24/7 і швидке втручання для всіх компонентів.
• Інтелектуальний посібник на основі ШІ включений — повна документація з допомогою ШІ для 96%+ технічних запитів.
• Повна придатність для європейського фінансування — документація й підтримка для фінансування ЄС, NRRP і структурних фондів.
Листозгинальна вальцювальна машина зі змінною віссю WyRoll 3RV Series — це рішення для галузей, що обробляють екстремальні плити — товщини до 80 мм, ширини до 10000 мм, діаметри від 120 мм до 15000 мм, з CNC конічним вальцюванням 0–45°, повним попереднім вальцюванням без окремих операцій, 8-осьовим CNC і 30 програмами, у 5 моделях від 3 тонн до 200 тонн ваги машини.
