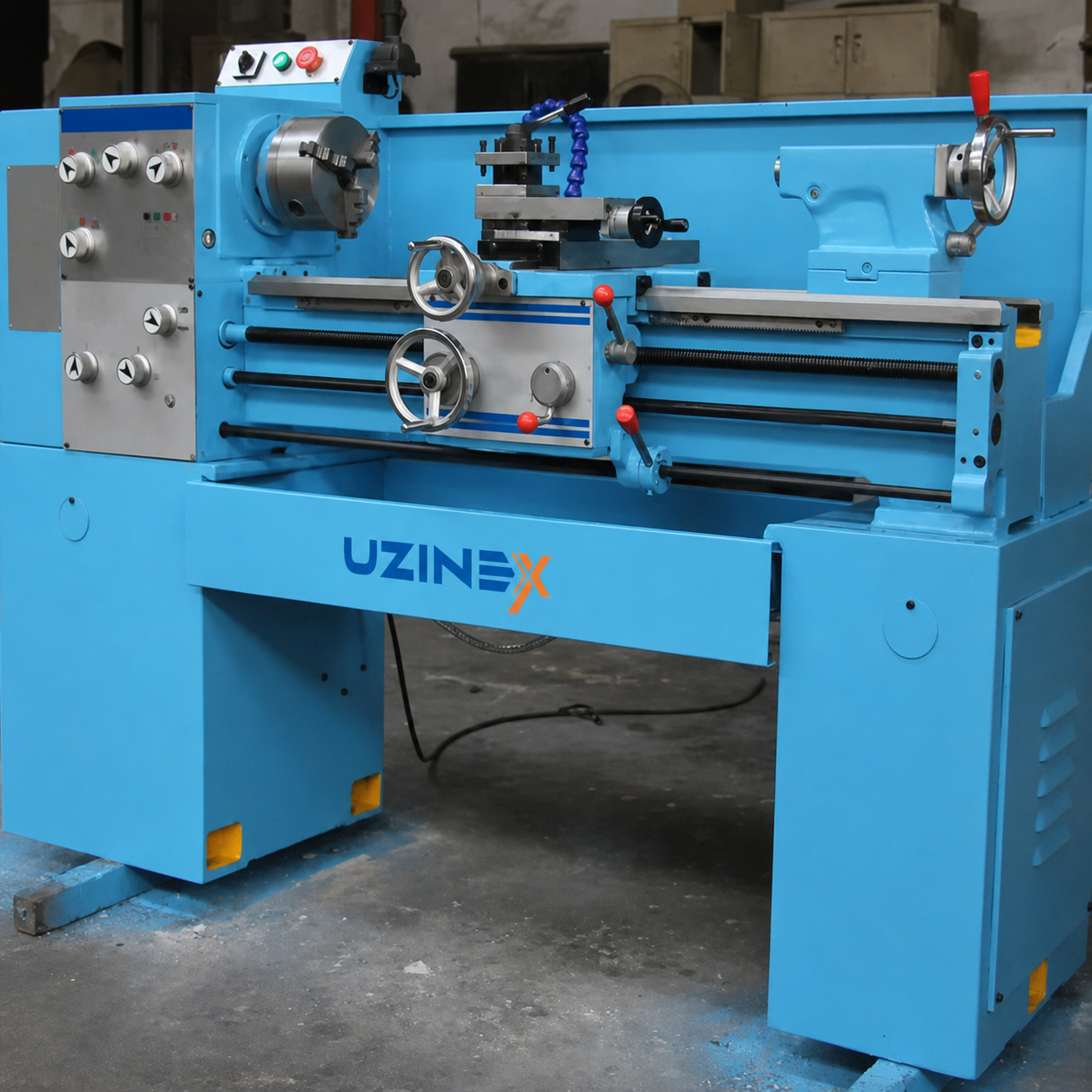

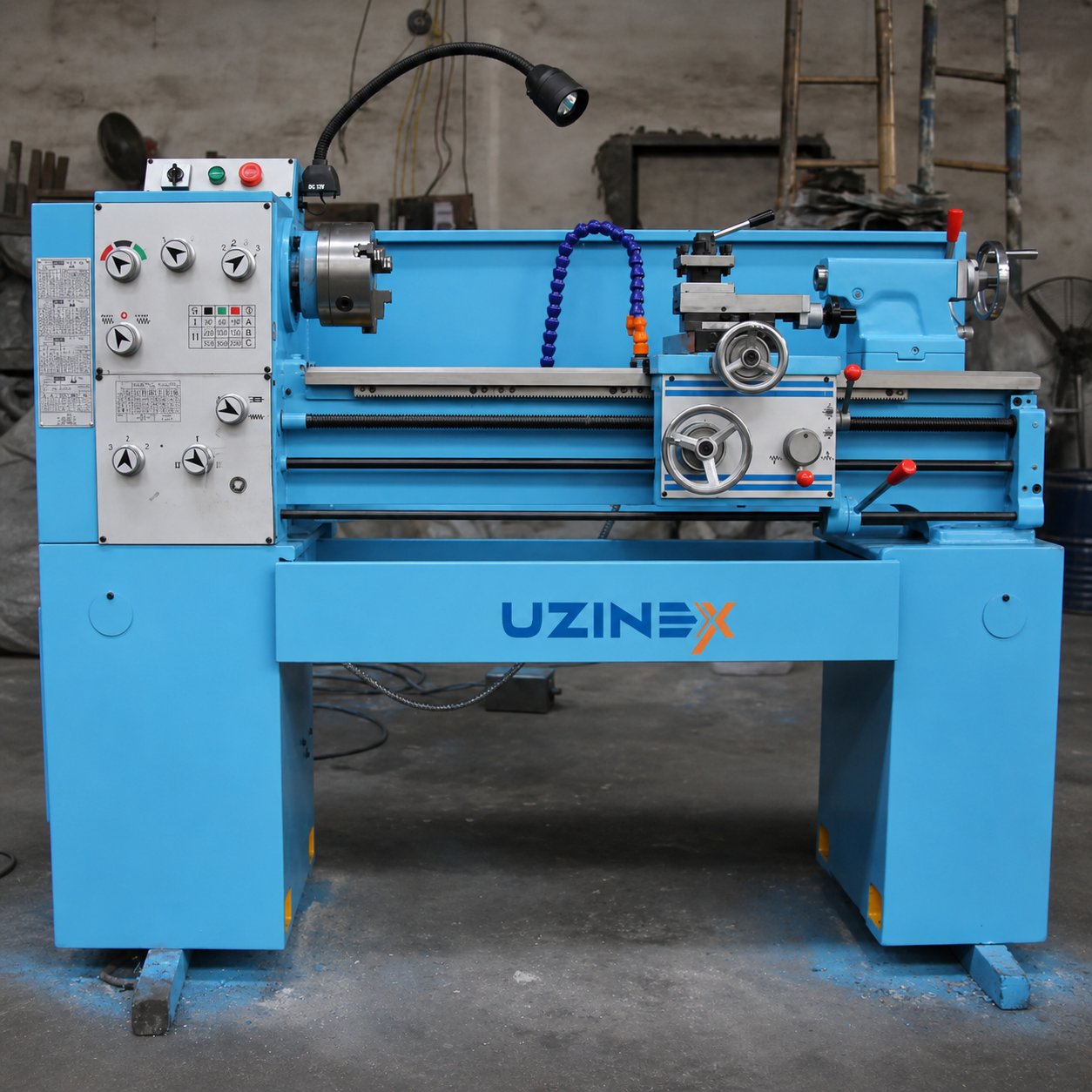

Універсальний настільний міні-токарний верстат — це компактний горизонтальний токарний верстат для механообробних майстерень, виробничих лабораторій і відділів промислового обслуговування, яким потрібне надійне токарне обладнання в невеликому просторі. Універсальний настільний міні-токарний верстат обробляє деталі з максимальним діаметром обертання 300 мм, відстанню між центрами 750 мм, наскрізним отвором 38 мм і 9 ступенями швидкості між 60 і 2000 об/хв, з двигуном 1,1 кВт і подвійною напругою 220 В / 380 В — адаптований як до малої однофазної майстерні, так і до трифазного промислового відділу.
Універсальний настільний міні-токарний верстат стандартно оснащений універсальним самоцентрувальним патроном, регульованим верхнім супортом, ергономічними маховиками, інтуїтивною панеллю керування та міцною конструкцією станини з чавуну. Конус шпинделя MT5 і конус пінолі MT3. Поздовжня подача 0,03–0,42 мм/об і поперечна подача 0,015–0,21 мм/об. Транспортування та монтаж включені. Гарантія 60 місяців. Технічні характеристики — універсальний настільний міні-токарний верстат
| Параметр | Значення |
|---|---|
| Тип | Горизонтальний |
| Максимальний діаметр обертання | 300 мм |
| Відстань між центрами | 750 мм |
| Діаметр наскрізного отвору | 38 мм |
| Двигун головного шпинделя | 1,1 кВт |
| Напруга | 220 В / 380 В |
| Діапазон швидкостей головного шпинделя | 60 – 2000 об/хв (9 ступенів) |
| Поздовжня подача | 0,03 – 0,42 мм/об |
| Поперечна подача | 0,015 – 0,21 мм/об |
| Конус головного шпинделя | MT5 |
| Конус пінолі задньої бабки | MT3 |
Стандартне оснащення включено
| Компонент | Деталі |
|---|---|
| Патрон | Універсальний самоцентрувальний — міцне та швидке кріплення |
| Верхній супорт | Регульований — точний контроль інструмента під будь-яким кутом |
| Маховики | Ергономічні — точна ручна поздовжня та поперечна подача |
| Панель керування | Інтуїтивна — швидкий вибір швидкості та параметрів |
| Задня бабка (піноль) | Конус MT3, для підтримки довгих деталей і операцій свердління |
| Станина | Жорсткий чавун — стабільність і гасіння вібрацій |
Універсальний настільний міні-токарний верстат постачається готовим до використання. Доступна безкоштовна технічна консультація для вибору оптимальної конфігурації. Переваги універсального настільного міні-токарного верстата
• Компактні розміри, пряме встановлення на верстак — універсальний настільний міні-токарний верстат розроблений для монтажу на наявний верстак майстерні, без потреби в спеціальному фундаменті чи анкеруванні до підлоги. Малі габарити універсального настільного міні-токарного верстата дозволяють розміщення в приміщеннях майстерні, куди звичайний підлоговий токарний верстат не помістився б, зберігаючи повні можливості для точіння, нарізання різьби, розточування та відрізання малих і середніх деталей.
• Двигун 1,1 кВт з 9 ступенями швидкості 60–2000 об/хв — повне покриття для різноманітних металів — універсальний настільний міні-токарний верстат пропонує 9 ступенів швидкості між 60 і 2000 об/хв, охоплюючи весь діапазон операцій: на низьких швидкостях (60–200 об/хв) для чорнового точіння легованих сталей і чавуну з великим припуском, на середніх швидкостях (200–800 об/хв) для стандартного точіння вуглецевих сталей і латуні, і на високих швидкостях (800–2000 об/хв) для фінішної обробки алюмінію, бронзи та кольорових матеріалів з низькою шорсткістю. Двигун 1,1 кВт універсального настільного міні-токарного верстата забезпечує необхідний крутний момент у всьому діапазоні ступенів без перевантаження.
• Універсальний самоцентрувальний патрон — точне та швидке кріплення — універсальний самоцентрувальний патрон універсального настільного міні-токарного верстата автоматично центрує деталь при затягуванні кожного кулачка, усуваючи потребу в ручному центруванні, яке забирає час і може вносити похибки. Самоцентрування критичне для виробництва однакових деталей малими серіями — кожна деталь кріпиться в тій самій точці відліку, а радіальне биття залишається постійним між операціями на універсальному настільному міні-токарному верстаті.
• Наскрізний отвір 38 мм — обробка прутків без попереднього відрізання — наскрізний отвір 38 мм універсального настільного міні-токарного верстата дозволяє подавати прутки діаметром до 38 мм безпосередньо через шпиндель, без потреби відрізати їх до довжини перед встановленням. Ця особливість універсального настільного міні-токарного верстата значно скорочує час підготовки при серійній обробці коротких деталей з прутка — болтів, втулок, ніпелів і фітингів — усуваючи окрему операцію відрізання.
• Регульований верхній супорт з тонкими подачами 0,03–0,42 мм/об поздовжня і 0,015–0,21 мм/об поперечна — універсальний настільний міні-токарний верстат має механічні поздовжні подачі з 9 ступенями між 0,03 і 0,42 мм/об і поперечні подачі між 0,015 і 0,21 мм/об, що дозволяє вибрати точні параметри фінішу для кожного матеріалу та операції. Регульований верхній супорт універсального настільного міні-токарного верстата дозволяє нахиляти інструмент у напрямку бажаного конуса, виконуючи внутрішні та зовнішні конуси через контрольовану ручну подачу.
• Конус шпинделя MT5 і конус пінолі MT3 — повна сумісність зі стандартним приладдям — конус шпинделя MT5 універсального настільного міні-токарного верстата приймає перехідники, планшайби та стандартне кріпильне приладдя відповідного класу розмірів. Конус пінолі MT3 дозволяє встановлювати центрувальні свердла, нерухомі та обертові центри та стандартні розвертки MT3 для операцій свердління та розточування на універсальному настільному міні-токарному верстаті без спеціального приладдя.
• Подвійна напруга 220 В / 380 В — адаптується до будь-якої майстерні — універсальний настільний міні-токарний верстат працює як від однофазної напруги 220 В (мала майстерня, сервіс, лабораторія), так і від трифазної промислової напруги 380 В. Ця гнучкість робить універсальний настільний міні-токарний верстат правильним обладнанням для швидкого встановлення в приміщеннях без спеціальної промислової електричної інфраструктури, включно з хобі-майстернями, відділами обслуговування та лабораторіями технічних шкіл.
• Міцна конструкція станини з чавуну — стабільність і тривалий термін служби — чавунна станина універсального настільного міні-токарного верстата поглинає вібрації, що виникають під час різання, і зберігає вирівнювання напрямних у довгостроковій перспективі, без деформації під навантаженням. Конструктивна жорсткість універсального настільного міні-токарного верстата є визначальним фактором для якості поверхні та точності круглості оброблених деталей, особливо під час фінішних операцій на високих швидкостях з малими припусками.
Застосування — універсальний настільний міні-токарний верстат
Майстерні сервісу та промислового обслуговування використовують універсальний настільний міні-токарний верстат для перешліфування та відновлення дефектних запчастин — зношених болтів, осей з люфтом, напрямних втулок і шпильок із пошкодженою різьбою — замість замовлення деталей ззовні з термінами постачання в дні чи тижні. Універсальний настільний міні-токарний верстат дає змогу відновити ці деталі протягом годин, скорочуючи простій обладнання.
Майстерні прототипування та дрібносерійного виробництва використовують універсальний настільний міні-токарний верстат для виготовлення індивідуальних механічних компонентів — трансмісійних валів, ковзних втулок, напрямних штифтів, ковпачків і фітингів — зі сталевого, алюмінієвого, латунного чи технічного пластикового прутка. Відстань між центрами 750 мм універсального настільного міні-токарного верстата охоплює типові розміри малих і середніх прецизійних механічних компонентів.
Лабораторії технічної освіти, відділи професійного навчання та майстерні технічних шкіл і промислових ліцеїв використовують універсальний настільний міні-токарний верстат як навчальне обладнання для базових токарних операцій. Компактні розміри та живлення 220 В роблять універсальний настільний міні-токарний верстат доступним у навчальних приміщеннях з обмеженими ресурсами, без компромісу щодо технічних можливостей, потрібних для навчання реального точіння. Універсальний настільний міні-токарний верстат проти токарних верстатів великої потужності — посібник з вибору
Універсальний настільний міні-токарний верстат обирають, коли простір майстерні обмежений, оброблювані деталі мають діаметр менше 300 мм і довжину менше 750 мм, а обсяг виробництва малий-середній. Гнучкість встановлення універсального настільного міні-токарного верстата — на будь-якому верстаку, при 220 В чи 380 В — робить його ідеальним для майстерень, що починають діяльність з механообробки, чи для відділів обслуговування, яким потрібен універсальний токарний верстат без інвестицій у підлоговий верстат.
Коли оброблювані деталі перевищують Ø300 мм або 750 мм за довжиною, чи коли виробництво вимагає точності ЧПК і повторюваності позиціонування, правильним вибором є токарний верстат з ЧПК для точіння металу (Ø800 мм, 7,5 кВт, ±0,015 мм) або токарний верстат важкого класу для масивних деталей (Ø1640 мм, 22 кВт, довжина 12 м). Часті запитання про універсальний настільний міні-токарний верстат
Чи може універсальний настільний міні-токарний верстат нарізати різьбу?
Так. Універсальний настільний міні-токарний верстат виконує механічне нарізання різьби через автоматичну поздовжню подачу, з вибором кроку різьби через доступну комбінацію шестерень. Стандартне метричне нарізання різьби доступне на універсальному настільному міні-токарному верстаті для діаметрів і кроків, що зазвичай використовуються у виробництві механічних деталей малих розмірів. Які матеріали можна обробляти на універсальному настільному міні-токарному верстаті?
Універсальний настільний міні-токарний верстат обробляє вуглецеву сталь, леговану сталь, чавун, алюміній і сплави, латунь, бронзу, мідь, технічний пластик (нейлон, PTFE, PEEK) і технічну деревину. 9 ступенів швидкості універсального настільного міні-токарного верстата дозволяють адаптувати швидкість до оптимальної швидкості різання для кожного окремого матеріалу. Чи є універсальний настільний міні-токарний верстат прийнятним для європейського фінансування?
Так. UZINEX є членом Enterprise Europe Network і постачає обладнання для проєктів, що фінансуються з фондів ЄС — PNRR, Регіональна програма, Програма справедливого переходу. Універсальний настільний міні-токарний верстат можна включити в SEAP/SICAP. Варіанти лізингу та кредиту доступні на сторінці кредитів і лізингу UZINEX. Чому UZINEX для універсального настільного міні-токарного верстата
Універсальний настільний міні-токарний верстат UZINEX постачається з повною підтримкою, потрібною для негайного встановлення та використання — транспортування, монтаж і навчання операторів включені, запчастини на складі та національна технічна підтримка.
• Транспортування та монтаж включені — універсальний настільний міні-токарний верстат доставлений і встановлений на верстак майстерні, відкалібрований і функціонально перевірений перед передачею.
• Гарантія 60 місяців — розширене покриття для використання у виробництві та обслуговуванні.
• Запчастини на складі — компоненти доступні швидко для універсального настільного міні-токарного верстата, без часу очікування на імпорт.
• Національна технічна підтримка протягом 24–48 годин — техніки UZINEX з покриттям по всій країні.
• Подвійна напруга 220 В / 380 В — гнучке встановлення в будь-якій майстерні без модифікацій електричної інфраструктури.
• Прийнятний для європейських фондів — повна технічна документація для PNRR, POR та інших активних програм обладнання.
Універсальний настільний міні-токарний верстат UZINEX — горизонтального типу, обертання Ø300 мм, 750 мм між центрами, наскрізний отвір 38 мм, двигун 1,1 кВт, 220 В/380 В, 9 ступенів 60–2000 об/хв, поздовжня подача 0,03–0,42 мм/об, поперечна подача 0,015–0,21 мм/об, конус шпинделя MT5, конус пінолі MT3, універсальний самоцентрувальний патрон, регульований верхній супорт, міцна чавунна конструкція, гарантія 60 місяців, транспортування та монтаж включені.
