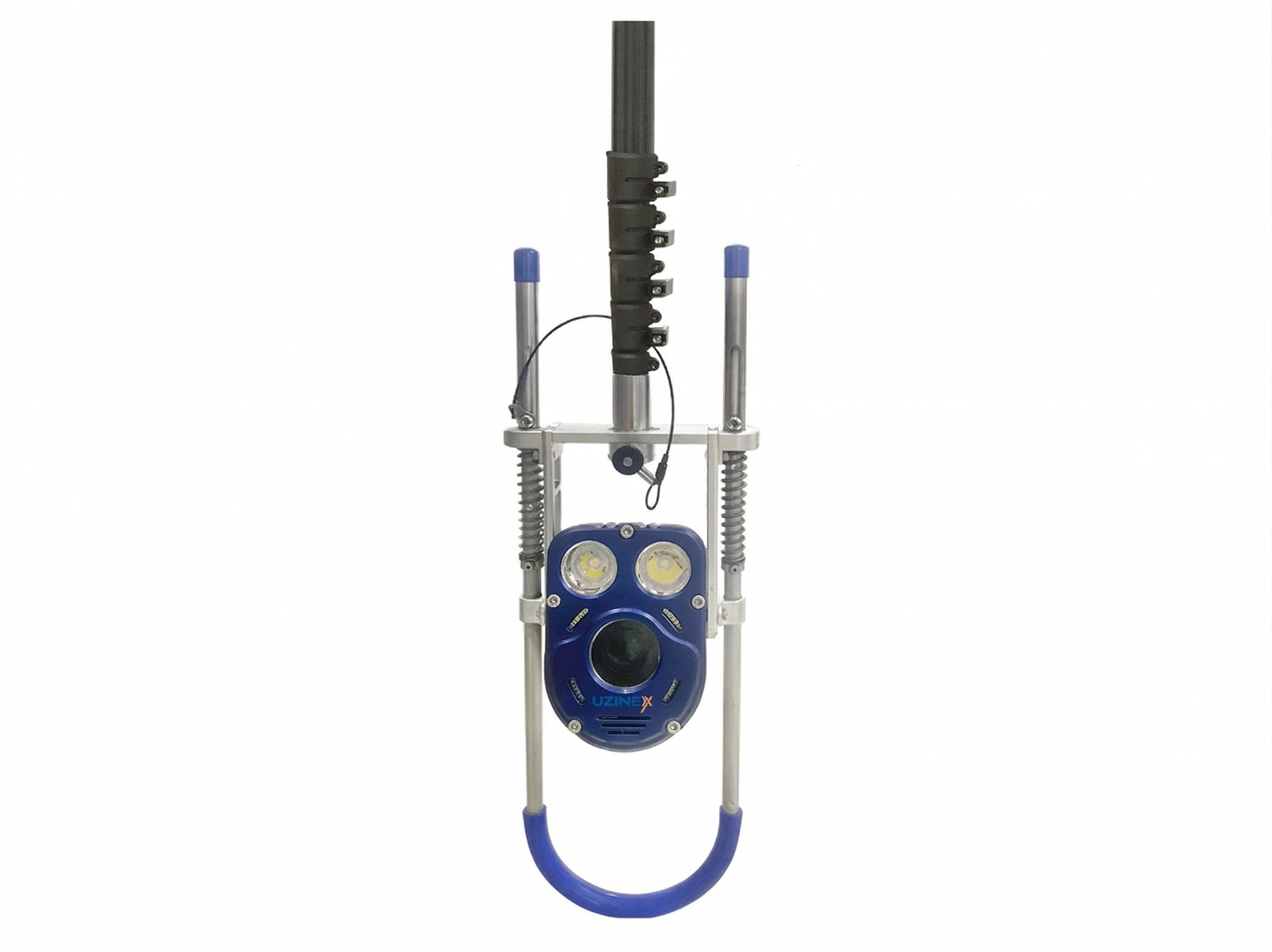

Перископ для інспекції труб GTW106 — HD телескопічна штанга з вуглецевого волокна з оптичним зумом 30x для інспекції колодязів, труб і ємностей з діаметрами DN150–3000мм, без спуску персоналу в простір. Зі штангою, що висувається від 1,25м до 6м і важить лише 1 кг, камерою 4MP з роздільністю 2560×1600, інтегрованим вимірювальним лазером і освітленням 200 000 LUX, цей перископ для інспекції труб видає чіткі зображення Ultra HD і прямі розмірні дані з рівня землі, тоді як оператор залишається в безпеці на поверхні.
Порівняно із системами з фіксованою штангою, цей телескопічний перископ для інспекції труб із вуглецевого волокна (1,25м складений, 6м висунутий) транспортується в компактній сумці, розгортається за секунди й досягає змінних глибин без зміни штанги чи встановлення додаткових подовжувачів. Планшет 11 дюймів з бездротовою передачею, зберіганням 128ГБ і 8 годинами роботи акумулятора доповнює повністю автономну систему інспекції, незалежну від електромережі, що працює між -20°C і +60°C. Ключові переваги перископа для інспекції труб GTW106
• Оптичний зум 30x + цифровий 16x — найпотужніший зум у лінійці Jiutai: GTW106 перевершує кожну іншу систему в лінійці за потужністю зуму: 30x оптичний проти 10x GT75BXA і проти 10x зуму краулерів. Днища резервуарів, дно глибоких колодязів і дефекти дрібної деталі на стінках труб 3000мм стають видимими й документованими без спуску камери нижче рівня отвору доступу.

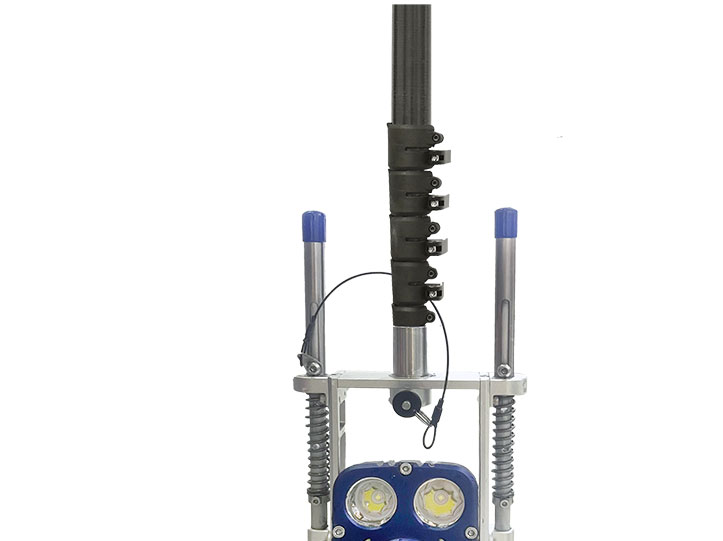

• Телескопічна штанга з вуглецевого волокна — 1,25м → 6м, 1 кг: Матеріал з вуглецевого волокна робить штангу цього перископа для інспекції труб утричі легшою за еквівалентну сталеву чи алюмінієву штангу, зберігаючи жорсткість, потрібну для стабільного керування PTZ-головкою на максимальному висуванні 6м. Вага 1 кг дозволяє однорукe маніпулювання протягом усієї сесії інспекції.
• Інтегрований вимірювальний лазер для відстані й розмірів: Функція інтегрованого лазерного далекоміра прямо вимірює відстань до дефекту і його розміри на зображенні 4MP, відображеному на планшеті — без зовнішніх вимірювальних інструментів і без другого спуску перископа для перевірки розміру дефекту, ідентифікованого в першій сесії.
• Освітлення 200 000 LUX з 2 наборами ламп (дальнє світло + ближнє): Подвійна система освітлення з 2 наборами потужних ламп і 2 наборами заповнювальних ламп видає 200 000 LUX з рівномірним розподілом по всій оглянутій поверхні. Інтелектуальне регулювання інтенсивності автоматично адаптує освітлення до розміру простору й типу внутрішньої поверхні.
• Усунення запотівання одним кліком — чітке зображення в колодязях з парами: Каналізаційні колодязі з теплими стічними водами генерують конденсацію на об'єктиві при контакті з холодним зовнішнім повітрям. Функція усунення запотівання одним кліком відновлює чіткість зображення без витягання перископа й без переривання сесії інспекції.

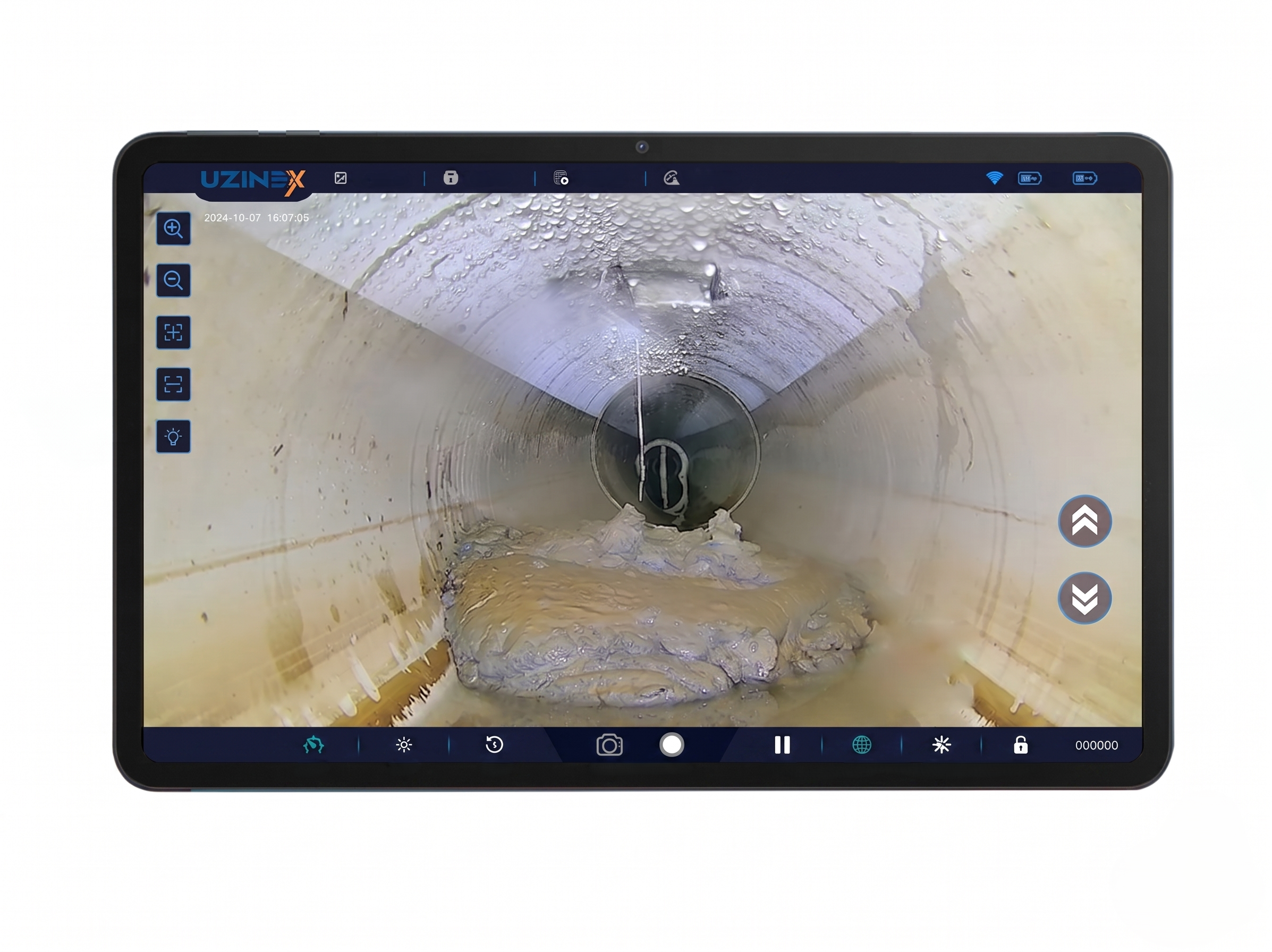

• Планшет із сенсорним екраном 11 дюймів, 4MP / 2560×1600, 128ГБ / 8 год бездротовий: Бездротовий планшет 11 дюймів відображає зображення Ultra HD у нативній роздільності 2560×1600 на екрані IPS. Зі 128ГБ внутрішнього зберігання й 8 годинами роботи акумулятора повний день інспекції завершується без проміжної передачі даних і без підзарядки.
• Температурний діапазон -20°C → +60°C — придатний у будь-який сезон: Розширена температурна специфікація дозволяє використовувати цей перископ для інспекції труб узимку (нижче -20°C у зоні екстремальних температур) і влітку (понад 40°C у колодязях, експонованих прямому сонячному світлу), без обмеження сезону інспекції.
• Електричний нахил 110° зі скиданням одним кліком: Головка камери нахиляється електрично на 110° для регулювання кута огляду без перепозиціонування штанги. Функція скидання одним кліком повертає головку в стандартне осьове положення однією кнопкою — суттєво для швидкого відновлення інспекції після документування дефекту під кутом.
Технічні характеристики — перископ для інспекції труб GTW106
| Екран планшета | 11 дюймів IPS сенсорний екран, роздільність 2560 × 1600 |
|---|---|
| Зберігання планшета | 128 ГБ |
| Час роботи акумулятора планшета | 8 годин безперервної роботи |
| Передача даних | Бездротова |
| Пікселі камери | 4 мегапікселі (2–4MP HD сенсор зображення) |
| Роздільність | 2560 × 1600 Ultra HD |
| Оптичний зум | 30x |
| Цифровий зум | 16x |
| Нахил головки камери | 110° електричний (tilt), скидання одним кліком |
| Освітлення | 200.000+ LUX — 2 набори дальнього + 2 набори ближнього, інтелектуальне регулювання |
| Вимірювальний лазер | Інтегрований стандартно — далекомір |
| Усунення запотівання | Одним кліком, інтегроване стандартно |
| Матеріал штанги | Вуглецеве волокно |
| Довжина складеної штанги | 1,25 м |
| Довжина висунутої штанги | 6 м (1–6м регульована) |
| Вага штанги | ~1 кг |
| Розміри головки камери | 138×100×187мм (без U-планки) / 470×180×187мм (з U-планкою) |
| Захист від води | IP68 водонепроникний |
| Діаметр інспекції | DN150–3.000 мм |
| Робочий температурний діапазон | -20°C → +60°C |
| Заряджання акумулятора | Швидке, замінне будь-коли |
Застосування — де використовується перископ для інспекції труб GTW106
Перископ для інспекції труб серії GTW106 — це інструмент вибору для муніципальних оглядових команд, що виконують швидкі огляди мереж — оцінюючи стан колодязів, рівень седиментації, інфільтрацію й стан бокових приєднань без повного відкриття кришки чи спуску персоналу. Телескопічна штанга 1,25→6м покриває всі стандартні глибини міських каналізаційних колодязів, із зумом 30x, що видає детальне зображення дна й бокових приєднань з рівня отвору доступу.
Будівельні компанії й підрядники, що приймають нові каналізаційні мережі й мережі водопостачання, використовують цей перископ для інспекції труб для остаточних інспекцій приймання — перевіряючи внутрішній стан новозбудованих колодязів, якість фундаменту й приєднань, з відеодокументацією 4MP і фото з лазерним визначенням розмірів, включеними у файл приймання. Ознайомтеся з повним асортиментом промислового обладнання Uzinex для повних рішень інспекції мереж труб і колодязів.
Муніципалітети, оператори мереж води й каналізації й фірми з обслуговування підземної інфраструктури використовують системи, як-от перископ для інспекції труб GTW106, для рутинних інспекцій колодязів DN150–3000мм без розгортання команд входу в замкнений простір, зменшуючи вартість на інспекцію й усуваючи ризики нещасних випадків, згідно з міжнародними стандартами відеоінспекції труб і замкнених просторів. GTW106 проти GT75BXA — перископ проти камери на штанзі
Обидві системи інспектують колодязі й замкнені простори з поверхні, без входу персоналу. Конкретні відмінності визначають різні сегменти використання двох систем:
• Оптичний зум 30x (GTW106) проти 10x (GT75BXA) — GTW106 документує деталі на в 3 рази більшій відстані
• Телескопічна штанга з вуглецевого волокна 1кг (GTW106) проти фіксованої штанги (GT75BXA) — GTW106 висувається безперервно 1,25→6м; GT75BXA потребує фіксованої довжини
• 4MP / 2560×1600 (GTW106) проти Full HD (GT75BXA) — роздільність Ultra HD проти стандартної Full HD
• Інтегрований лазер стандартно (GTW106) проти функції, недоступної на GT75BXA
• Усунення запотівання одним кліком (GTW106) проти функції, недоступної на GT75BXA
• DN3000мм максимум (GTW106) проти 6000мм (GT75BXA) — GT75BXA покриває більші простори за діаметром
Часті запитання про перископ для інспекції труб GTW106
Що таке інспекційний перископ і чим він відрізняється від краулера чи штанги?
Перископ для інспекції труб — це телескопічна штанга з PTZ-камерою на кінці, введена зверху в колодязь чи трубу й обертана з поверхні — без просування в трубу, як краулер, і без штовхання кабелю, як штанга. Перископ надає повний панорамний огляд широкого простору (DN150–3000мм) з будь-якого кута, тоді як краулер слідує осі довгої трубної секції. GTW106 — рішення для швидкої оцінки стану колодязя, а не для інспекції трубної секції. Наскільки глибоко може спуститися штанга GTW106?
Телескопічна штанга з вуглецевого волокна висувається від 1,25м (складена) до 6м (максимальне висування), дозволяючи інспекцію колодязів до 6м завглибшки з рівня отвору доступу. Глибина 6м покриває всі стандартні колодязі в муніципальних каналізаційних мережах і мережах водопостачання, зокрема головні вузлові колодязі 4–5м завглибшки, типові в старіших мережах. Які відстані й розміри може вимірювати вимірювальний лазер?
Лазерний далекомір, інтегрований у цей перископ для інспекції труб, вимірює відстань до оглянутої поверхні й розміри об'єктів/дефектів на зображенні 4MP, відображеному на планшеті. Дані про відстань корисні для оцінки рівня седиментації, глибини залишкової води в колодязі й для визначення розмірів тріщин та інфільтрації без спуску додаткового вимірювального обладнання. Яку перевагу приносить штанга з вуглецевого волокна над сталлю чи алюмінієм?
Вуглецеве волокно пропонує найкраще співвідношення жорсткості до ваги серед матеріалів, використовуваних для інспекційних штанг. При 1 кг загалом GTW106 у 3–5 разів легша за еквівалентну штангу з нержавіючої сталі чи алюмінію тієї самої довжини 6м. Жорсткість вуглецевих волокон тримає головку камери стабільною й точно орієнтованою на максимальному висуванні, без вібрації чи бокового відхилення, що погіршило б якість зображення зуму 30x. Чи можна використовувати GTW106 узимку при температурах нижче 0°C?
Так. Робочий температурний діапазон -20°C → +60°C цього перископа для інспекції труб дозволяє використання в холодний сезон без обмежень. При -20°C електроніка, акумулятор і оптична система працюють у нормальних параметрах — суттєво для муніципалітетів і водних компаній, що мають законне зобов'язання виконувати щорічні інспекції мереж незалежно від сезону. Чому купити перископ для інспекції труб GTW106 від UZINEX?
• Безкоштовна консультація для оптимальної конфігурації: Команда UZINEX аналізує типові глибини оглянутих колодязів, умови середовища (температура, пари) й вимоги до документації й конфігурує цей перископ для інспекції труб з довжиною штанги й аксесуарами, придатними для вашої програми інспекції.
• Повна доставка, готова до використання: GTW106 доставляється з телескопічною штангою з вуглецевого волокна, PTZ-головкою 4MP, планшетом 11 дюймів (128ГБ, 8 год), інтегрованим лазером і всіма аксесуарами — повністю оснащена з першого дня, без додаткових покупок.
• Розширена гарантія 60 місяців і технічна підтримка менше 36 годин: Кожен перископ для інспекції труб, доставлений через UZINEX, користується гарантією 60 місяців і гарантованим часом відгуку менше 36 годин — суттєво для програм інспекції з фіксованими договірними термінами.
• Доповнення до CCTV-краулерів лінійки: GTW106 доповнює краулерні системи Uzinex — перископ швидко оцінює стан колодязя, краулер інспектує трубну секцію. Разом вони покривають повну документацію підземної інфраструктури для приймань, аудитів і щорічних програм обслуговування.
• Зменшення витрат на інспекцію одного колодязя: Порівняно з входом у замкнений простір (захисне обладнання, 2 оператори, процедури безпеки) перископ GTW106 завершує інспекцію колодязя за 5–10 хвилин з одним оператором на поверхні — значно зменшуючи одиничну вартість інспекції одного колодязя.
Перископ для інспекції труб GTW106 — телескопічна штанга з вуглецевого волокна вагою 1 кг із зумом 30x, інтегрованим лазером, 4MP Ultra HD і 8 годинами роботи акумулятора для команд, що інспектують колодязі DN150–3000мм з поверхні, у будь-який сезон, з повною документацією й без входу персоналу в замкнені простори.
