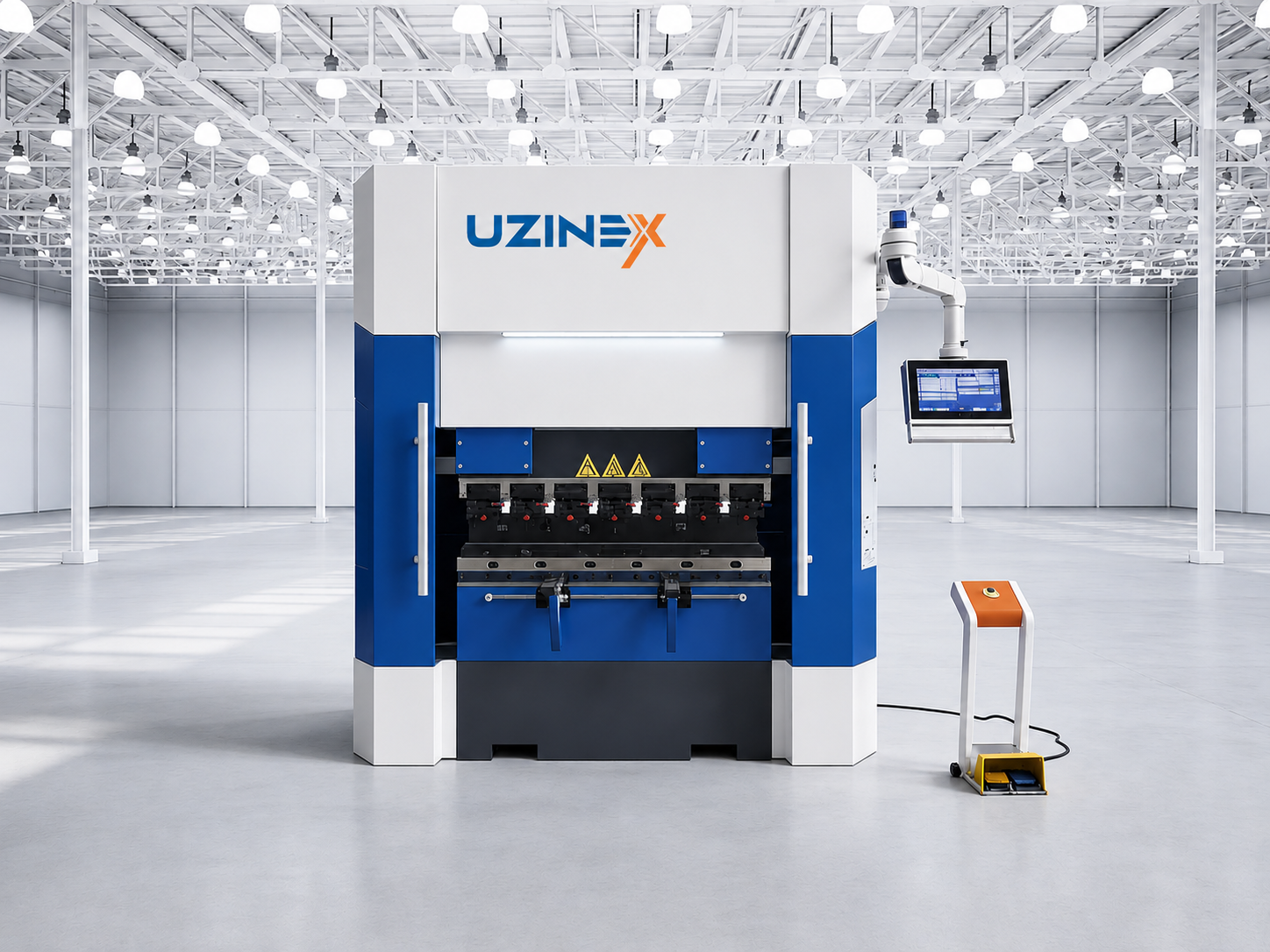

Високоточний CNC листозгинальний прес WyBend E Series

WyBend E Series — це високоточний CNC листозгинальний прес з індивідуальними серводвигунами на кожній осі, лінійним енкодером з роздільністю 0,1 мікрона й автоматичною системою затискання інструменту, доступний у 6 конфігураціях — від E 40 (400 кН, 1500 мм) до E 220 (2200 кН, 4000 мм) — розроблений для виробників металевих деталей з надзвичайно жорсткими допусками, прецизійної автомобільної галузі, аерокосмічної й виробників медичного обладнання. З лінійним енкодером Renishaw / Heidenhain з точністю ±0,005 мм, 6-осьовим заднім упором при ±0,02 мм і опцією повної роботизованої інтеграції KUKA / ABB / Fanuc з автоматичною зміною 312 інструментів цей високоточний CNC листозгинальний прес представляє технологічну вершину родини WyBend.

Архітектурна відмінність від серії WyBend C з гідравлічним серво фундаментальна: високоточний CNC листозгинальний прес WyBend E Series використовує індивідуальні електричні серводвигуни для кожної осі замість гідравлічного приводу, усуваючи варіативності, введені зміною в'язкості гідравлічної оливи з температурою, зносом ущільнень циліндрів і стисливістю рідини — зі швидшим відгуком і у 2× кращою точністю, ніж електрогідравлічні системи подібного рівня.

Ключові переваги високоточного CNC листозгинального преса WyBend E Series

• Лінійний енкодер Renishaw / Heidenhain — роздільність 0,1 мікрона, точність ±0,005 мм — високоточний CNC листозгинальний прес WyBend E Series використовує лінійні енкодери Renishaw чи Heidenhain з роздільністю 0,1 мікрона й точністю зворотного зв'язку положення ±0,005 мм — у 2× точніше за поворотні енкодери стандартних гідравлічних систем, з високою стійкістю до електромагнітних завад у промислових середовищах.

• Індивідуальні серводвигуни Yaskawa / HIWIN / FANUC — ±0,01 мм, швидкість 200 мм/с — індивідуальні серводвигуни на кожній осі забезпечують незалежний контроль кожної точки ходу, з точністю ±0,01 мм і швидкістю до 200 мм/с, без залежності від в'язкості гідравлічної оливи чи температури оточення, що впливають на електрогідравлічні системи.

• 6-осьовий CNC задній упор — точність ±0,02 мм, швидкість 500 мм/с — задній упор з 6 CNC-керованими осями й швидкістю переміщення 500 мм/с забезпечує швидке, точне позиціонування матеріалу з точністю ±0,02 мм, з підтримкою ходів відведення 1–3 мм для звільнення листа після згинання.

• Автоматична система затискання інструменту — зміна у 10× швидша за ручну — автоматична система затискання інструменту зі швидкістю затискання 10 мм/с при 500 мм/с зменшує час зміни інструменту в 10 разів порівняно з ручною зміною, з індивідуальним затисканням і вивільненням кожного інструменту для максимальної гнучкості в конфігурації складних профілів.

• Опціональна роботизована інтеграція KUKA / ABB / Fanuc — 312 автоматичних інструментів — опція повної роботизованої автоматизації з автоматичною зміною з бібліотеки 312 інструментів і роботизованою точністю ±0,05 мм перетворює високоточний CNC листозгинальний прес WyBend E Series на автоматичну виробничу комірку, здатну виробляти малі партії без ручного втручання.

• Стандартний інтерфейс інструменту Euro й Promecam — максимальна сумісність — інтерфейс інструменту TPA / Fibertool, сумісний зі стандартними інструментами Euro й Promecam, дозволяє використання наявних інструментів майстерні й придбання спеціалізованих інструментів від будь-якого європейського постачальника.

• 6 моделей — сила 400–2200 кН, довжина 1500–4000 мм — діапазон WyBend E покриває найширший інтервал у родині WyBend, з моделлю E 220 при 2200 кН і 4000 мм, що представляє найбільший високоточний CNC листозгинальний прес у портфелі UZINEX для цієї серії.

Технічні характеристики високоточного CNC листозгинального преса WyBend E Series

WyBend E проти WyBend C — електричне серво проти гідравлічного серво

Серія WyBend C з гідравлічним серво Bosch Rexroth/Yaskawa пропонує точність ±0,01 мм — чудову для переважної більшості промислових прецизійних застосувань. Високоточний CNC листозгинальний прес WyBend E Series з індивідуальними електричними серводвигунами й лінійним енкодером Renishaw додає: точність зворотного зв'язку ±0,005 мм (у 2× тонше), усунення варіативностей, введених гідравлічною системою (в'язкість, температура, знос ущільнень), швидкість заднього упора 500 мм/с проти типових 200–300 мм/с гідравлічних систем, і опцію повної роботизованої автоматизації з 312 автоматичними інструментами.

WyBend E — вибір, коли: допуски деталі потребують точності нижче ±0,01 мм, виробництво включає малі партії з багатьма різними типами інструментів, де автоматичне затискання значно зменшує час налаштування, чи коли повна роботизація — мета для усунення робочої сили згинання.

Застосування й галузі для високоточного CNC листозгинального преса WyBend E Series

Високоточний CNC листозгинальний прес WyBend E Series призначений для виробників у галузях з найсуворішими вимогами до допусків згинання — прецизійні автомобільні компоненти (кузов, структури безпеки), аерокосмічна галузь (профілі зі спеціальних сплавів з допусками нижче ±0,1°), медичне обладнання й прецизійні прилади, де кожна десята частка градуса рахується для правильного функціонування фінального продукту.

Майстерні субпідряду високого рівня, що виробляють деталі для автомобільної й аерокосмічної галузей, використовують високоточний CNC листозгинальний прес WyBend E Series з роботизованою опцією KUKA/ABB для автоматичного виробництва малих і середніх партій з широким різноманіттям інструментів — робот автоматично змінює інструменти з бібліотеки 312, оператор лише наглядає за процесом і подає матеріал.

Виробники прецизійного електронного обладнання й корпусів для вимірювальних приладів використовують моделі E 40 і E 80 високоточного CNC листозгинального преса WyBend E Series для прецизійних згинів на тонких листах 0,5–3 мм з нержавіючої сталі, алюмінію й спеціальних сплавів, де кутовий допуск ±0,1° і повторюваність від деталі до деталі обов'язкові.

Як працює високоточний CNC листозгинальний прес WyBend E Series

1. CNC-програмування чи офлайн-імпорт — програма створюється на Delem DA-69T чи імпортується з CAD/CAM; система автоматично обчислює параметри для кожного згину з компенсацією пружинення, специфічною для матеріалу й товщини.

2. Автоматична зміна інструменту — автоматична система затискання конфігурує запрограмовану послідовність інструментів на швидкості у 10× швидшій за ручну зміну; опціонально робот вибирає інструменти з бібліотеки 312 і встановлює їх без людського втручання.

3. Позиціонування 6-осьового заднього упора при 500 мм/с — задній упор з 6 осями позиціонується на запрограмованих координатах з точністю ±0,02 мм на максимальній швидкості 500 мм/с, зменшуючи час простою між згинами порівняно з повільнішими системами.

4. Згинання зі зворотним зв'язком лінійного енкодера ±0,005 мм — індивідуальні серводвигуни опускають балку; лінійні енкодери Renishaw/Heidenhain вимірюють положення з роздільністю 0,1 мікрона й коригують будь-яке відхилення від запрограмованого шляху в реальному часі.

5. Лазерна перевірка кута й корекція — лазерна система перевіряє фактичний кут і автоматично оновлює параметр пружинення для наступних деталей, забезпечуючи однорідність по всьому виробничому тиражу.

6. Опціональна роботизація — у конфігурації з роботом KUKA/ABB/Fanuc робот підхоплює деталь, позиціонує її, запускає згин і розвантажує її автоматично, з високоточним CNC листозгинальним пресом, що працює повністю автоматично на запрограмованих партіях.

Часті запитання про високоточний CNC листозгинальний прес WyBend E Series

Чому лінійні енкодери вищі за поворотні енкодери на листозгинальному пресі?

Поворотні енкодери вимірюють обертання двигуна й обчислюють положення балки через кінематичне відношення трансмісії — накопичуючи помилки від люфту трансмісії, пружності вала й ковзання муфти. Лінійні енкодери Renishaw/Heidenhain на високоточному CNC листозгинальному пресі WyBend E Series вимірюють положення верхньої балки відносно рами безпосередньо, без механічних посередників і без накопичення помилок трансмісії. Результат — реальний зворотний зв'язок положення при ±0,005 мм, проти ±0,02–0,05 мм, типових для поворотних енкодерів на тому самому класі обладнання.

Чи може листозгинальний прес WyBend E Series працювати повністю автоматично з інтегрованим роботом?

Так — у конфігурації з роботом KUKA, ABB чи Fanuc високоточний CNC листозгинальний прес WyBend E Series може працювати повністю автоматично для запрограмованих партій: робот подає лист, позиціонує його проти заднього упора, запускає цикл згинання, перепозиціонує деталь для наступних згинів і розвантажує готову деталь. Автоматична зміна 312 інструментів дозволяє автоматичне виробництво деталей зі складними послідовностями різних інструментів без ручного втручання. UZINEX надає консультацію для розмірення роботизованої комірки залежно від виробничих вимог клієнта.

Яка конкретна різниця між індивідуальними електричними серводвигунами й гідравлічним серво?

Гідравлічне серво (серія WyBend C) приводить циліндри оливою під тиском, керованою через пропорційні серво клапани — система залежить від в'язкості оливи (на яку впливає температура оточення й час роботи), герметичності ущільнень (деградація з часом) і стисливості гідравлічної рідини. Індивідуальні електричні серводвигуни високоточного CNC листозгинального преса WyBend E Series приводять кожну вісь безпосередньо через електричний двигун з лінійним енкодером — без проміжного середовища, без теплових варіативностей і без порівнянного зносу. Практичні переваги: у 2× тонша точність зворотного зв'язку (±0,005 мм проти ±0,01 мм), швидкість заднього упора 500 мм/с проти 200–300 мм/с, нижче споживання енергії (електрика споживається пропорційно навантаженню) й підвищена надійність у безперервному виробництві 24/7.

Для якого об'єму й типу виробництва інвестиція у WyBend E над WyBend C окуповується?

Високоточний CNC листозгинальний прес WyBend E Series обґрунтовує додаткову інвестицію над серією C, коли: потрібні кутові допуски нижче ±0,1° (преміум-автомобільний, аерокосмічний, медичний), об'єм включає десятки малих партій на місяць з багатьма різними типами інструментів — автоматичне затискання значно зменшує час налаштування зміни інструменту, чи коли планується повна роботизована автоматизація з KUKA/ABB/Fanuc для виробництва в 2–3 зміни без робочої сили. Для стандартного виробництва в металевій майстерні з високим об'ємом і малим міксом профілів серія WyBend C пропонує оптимальне співвідношення точність/вартість. UZINEX надає консультацію для конкретного аналізу ROI на основі специфічного виробництва клієнта.

Чи придатний високоточний CNC листозгинальний прес WyBend E Series для європейського фінансування?

Так. UZINEX постачає обладнання для проєктів, фінансованих ЄС — NRRP, Регіональна програма, Програма справедливого переходу — і є членом Enterprise Europe Network. Високоточний CNC листозгинальний прес WyBend E Series, зокрема в конфігурації з інтегрованим роботом, можна включити у файли фінансування для автоматизації виробництва й придбання високотехнологічного обладнання. UZINEX надає повну технічну документацію для процедур державних закупівель і тендерів.

Чому UZINEX для високоточного CNC листозгинального преса WyBend E Series

• Безкоштовна технічна консультація — C, E чи H, модель і конфігурація робота — UZINEX оцінює допуски деталі, об'єм виробництва й вимоги до автоматизації, щоб рекомендувати оптимальну серію й модель, зокрема роботизовану конфігурацію, якщо обґрунтована.

• Безкоштовне транспортування, монтаж і введення в експлуатацію включені — високоточний CNC листозгинальний прес доставляється, встановлюється й метрологічно калібрується в приміщенні клієнта, зокрема інтеграція робота, якщо включена в замовлення.

• Розширена гарантія 60 місяців — гарантія на всі компоненти з технічною підтримкою й втручанням менш ніж за 36 годин.

• Національна технічна підтримка менш ніж за 36 годин — телефонна лінія 24/7 і швидке втручання.

• Інтелектуальний посібник на основі ШІ включений — допомога ШІ для 96%+ технічних запитів.

• Повна придатність для європейського фінансування — документація й підтримка для фінансування ЄС, NRRP, структурних фондів.

Високоточний CNC листозгинальний прес WyBend E Series — це рішення для виробників, що вимагають максимальної доступної технології — лінійні енкодери Renishaw/Heidenhain при ±0,005 мм, індивідуальні серводвигуни Yaskawa/FANUC, 6-осьовий задній упор при 500 мм/с, автоматичне затискання інструменту у 10× швидше й опціональний робот KUKA/ABB/Fanuc з 312 інструментами, у 6 моделях від 400 кН/1500 мм до 2200 кН/4000 мм.
