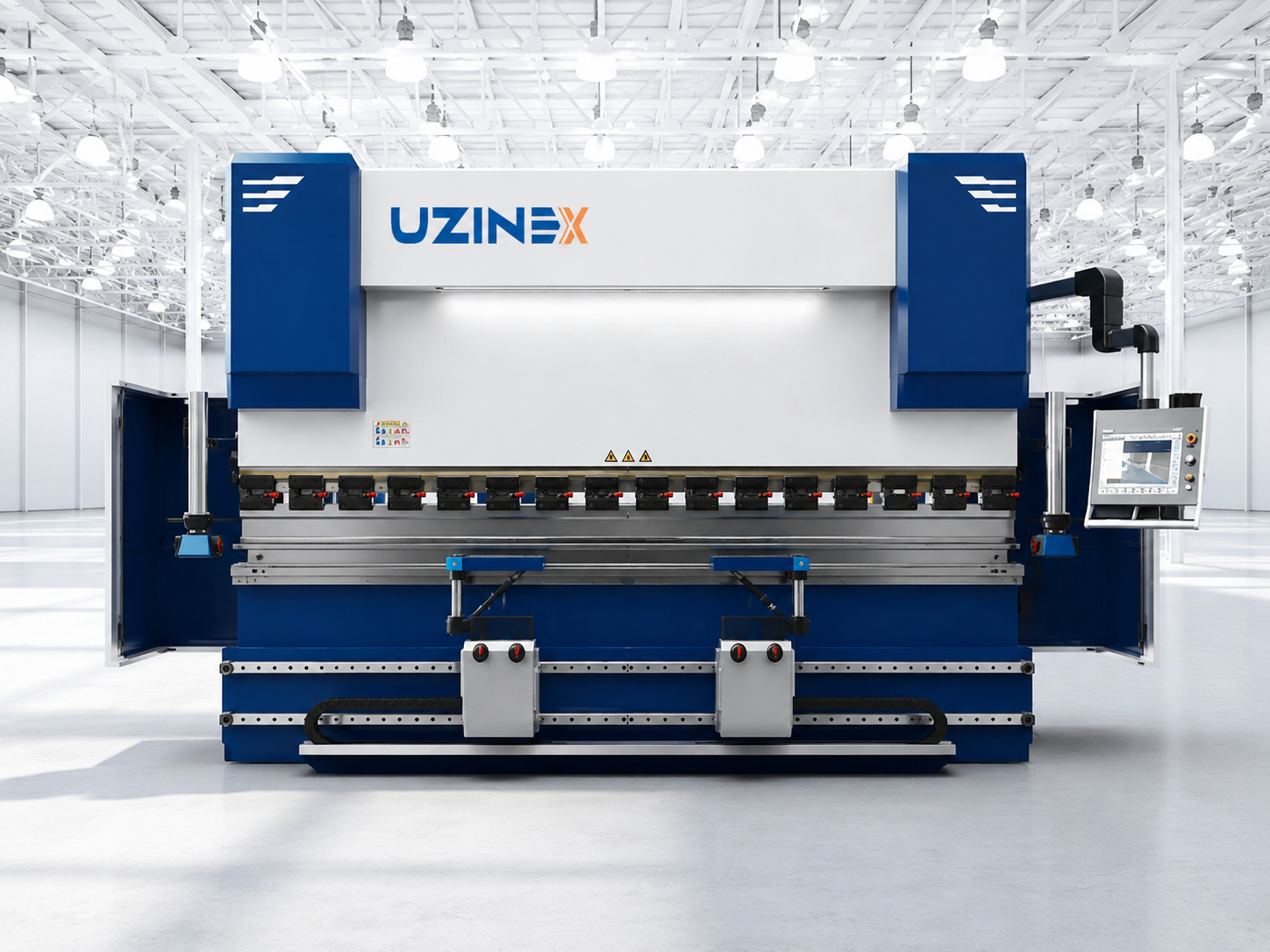

Серія WyBend H — це листозгинальний прес з ЧПК важкого класу високої потужності, доступний у 5 конфігураціях — від H 300 (3000 кН / 300 тонн, 3200 мм) до H 800 (8000 кН / 800 тонн, 6000 мм) — розроблений для галузей, що обробляють товсті листи та масивні металеві профілі, де перевищено можливості стандартних пресів до 220 тонн. З гібридною гідравлічно-серводією з економією енергії 40–70%, лінійним енкодером Renishaw / Heidenhain з точністю ±0,01 мм і автоматичною ЧПК-компенсацією прогину, цей листозгинальний прес з ЧПК важкого класу поєднує промислове зусилля великих пресів з точністю та енергоефективністю сучасних сервосистем.
Порівняно зі звичайними гідравлічними пресами тієї самої потужності, листозгинальний прес з ЧПК важкого класу серії WyBend H використовує гібридну гідравлічно-серводію Yaskawa / Bosch Rexroth — сервомотор приводить гідравлічний насос змінно, пропорційно фактичному навантаженню, знижуючи споживання енергії на 40–70% порівняно із системами з фіксованим насосом, що постійно працюють на максимальній потужності незалежно від поточного навантаження.
Ключові переваги листозгинального преса з ЧПК важкого класу серії WyBend H
• Зусилля згинання 3000–8000 кН (300–800 тонн) — найбільша потужність у родині WyBend — листозгинальний прес з ЧПК важкого класу серії WyBend H охоплює діапазон 300–800 тонн, значно перевищуючи максимальну потужність 220 тонн серії WyBend E та охоплюючи застосування важкої промисловості, де високоміцні сталеві листи товщиною 20–80 мм потрібно згинати на довжинах 3200–6000 мм.
• Гібридна гідравлічно-серводія — економія енергії 40–70% — гібридна система Yaskawa Японія / Bosch Rexroth Німеччина безперервно модулює потік гідравлічного насоса через приводний сервомотор, споживаючи енергію строго пропорційно фактичному навантаженню згинання — економія 40–70% проти систем з фіксованим насосом, зі значним впливом на експлуатаційні витрати великих пресів у безперервному виробництві.
• Робоча довжина до 6000 мм — надзвичайно довгі деталі — модель H 800 листозгинального преса з ЧПК важкого класу обробляє листи до 6000 мм завдовжки, охоплюючи довгі профілі, що використовуються в суднобудівній промисловості, будівництві сталевих мостів і важких промислових конструкціях, неможливих для обробки на стандартних пресах 4000 мм.
• Лінійний енкодер Renishaw / Heidenhain — точність ±0,01 мм за високих навантажень — лінійні енкодери високої роздільної здатності підтримують точність зворотного зв'язку за положенням на рівні ±0,01 мм навіть за навантажень 800 тонн, компенсуючи пружні деформації масивної рами за екстремальних навантажень і забезпечуючи рівномірні кути по всій довжині 6000 мм.
• Автоматична система ЧПК-бомбування — компенсація прогину за високих зусиль — за зусиль 300–800 тонн на довжинах 3200–6000 мм прогин балки та столу значний; автоматична система ЧПК-компенсації прогину розраховує та застосовує оптимальне бомбування з точністю ±0,01 мм, забезпечуючи рівномірний кут по всій довжині деталі.
• Автоматичне кріплення інструмента — швидка зміна на великих форматах — автоматична система кріплення інструмента TPA / Customize забезпечує швидку зміну пуансонів і матриць навіть на форматі 6000 мм, скорочуючи час налаштування на великих пресах, де ручна зміна довгого інструмента забирає час і фізично важка.
• Слідкувальна підтримка листа 1,5–6 м — допомагає з важкими листами — слідкувальна підтримка листа, синхронізована з рухом балки, допомагає маніпулювати важкими листами вагою десятки чи сотні кілограмів на довжинах 3200–6000 мм, запобігаючи деформації листа від власної ваги та забезпечуючи, що кут згинання не залежить від прогину матеріалу поза зоною згинання.
Технічні характеристики листозгинального преса з ЧПК важкого класу серії WyBend H
| Параметр | H 300 | H 400 | H 500 | H 600 | H 800 |
|---|---|---|---|---|---|
| Зусилля згинання (кН) | 3000 | 4000 | 5000 | 6000 | 8000 |
| Зусилля згинання (тонни) | 300 | 400 | 500 | 600 | 800 |
| Робоча довжина (мм) | 3200 | 4000 | 4000 | 5000 | 6000 |
| Висота інструмента (мм) | 150 | 150 | 150 | 150 | 150 |
| Розміри верстата (мм) | 4500×3500×5000 | 5500×4000×5500 | 5500×4000×6000 | 7000×4500×6500 | 8000×5000×7000 |
| Система приводу | Гідравлічно-серво гібрид — Yaskawa + Bosch Rexroth | Гідравлічно-серво гібрид — Yaskawa + Bosch Rexroth | Гідравлічно-серво гібрид — Yaskawa + Bosch Rexroth | Гідравлічно-серво гібрид — Yaskawa + Bosch Rexroth | Гідравлічно-серво гібрид — Yaskawa + Bosch Rexroth |
| Економія енергії | 40–70% проти звичайної гідравліки | 40–70% проти звичайної гідравліки | 40–70% проти звичайної гідравліки | 40–70% проти звичайної гідравліки | 40–70% проти звичайної гідравліки |
| Система керування | ЧПК 8–12 осей, Cybelec / Delem, авто розрахунок зусилля | ЧПК 8–12 осей, Cybelec / Delem, авто розрахунок зусилля | ЧПК 8–12 осей, Cybelec / Delem, авто розрахунок зусилля | ЧПК 8–12 осей, Cybelec / Delem, авто розрахунок зусилля | ЧПК 8–12 осей, Cybelec / Delem, авто розрахунок зусилля |
| Лінійний енкодер | Renishaw / Heidenhain — ±0,01 мм | Renishaw / Heidenhain — ±0,01 мм | Renishaw / Heidenhain — ±0,01 мм | Renishaw / Heidenhain — ±0,01 мм | Renishaw / Heidenhain — ±0,01 мм |
| Компенсація прогину | Автоматичне ЧПК-бомбування — ±0,01 мм | Автоматичне ЧПК-бомбування — ±0,01 мм | Автоматичне ЧПК-бомбування — ±0,01 мм | Автоматичне ЧПК-бомбування — ±0,01 мм | Автоматичне ЧПК-бомбування — ±0,01 мм |
| Задня опора | Багатоосьова, ±0,02 мм — HIWIN / Schneider Electric | Багатоосьова, ±0,02 мм — HIWIN / Schneider Electric | Багатоосьова, ±0,02 мм — HIWIN / Schneider Electric | Багатоосьова, ±0,02 мм — HIWIN / Schneider Electric | Багатоосьова, ±0,02 мм — HIWIN / Schneider Electric |
| Кріплення інструмента | Автоматичне — TPA / Customize | Автоматичне — TPA / Customize | Автоматичне — TPA / Customize | Автоматичне — TPA / Customize | Автоматичне — TPA / Customize |
| Підтримка листа | Слідкувальна, 1,5–6 м — HIWIN / Customize | Слідкувальна, 1,5–6 м — HIWIN / Customize | Слідкувальна, 1,5–6 м — HIWIN / Customize | Слідкувальна, 1,5–6 м — HIWIN / Customize | Слідкувальна, 1,5–6 м — HIWIN / Customize |
| Безпека | Світлові завіси IEC, 500–1500 мм — SFI / Leuze / Omron | Світлові завіси IEC, 500–1500 мм — SFI / Leuze / Omron | Світлові завіси IEC, 500–1500 мм — SFI / Leuze / Omron | Світлові завіси IEC, 500–1500 мм — SFI / Leuze / Omron | Світлові завіси IEC, 500–1500 мм — SFI / Leuze / Omron |
| Вимірювання кута | Лазерне, ±0,1° — LVD / Bytewise | Лазерне, ±0,1° — LVD / Bytewise | Лазерне, ±0,1° — LVD / Bytewise | Лазерне, ±0,1° — LVD / Bytewise | Лазерне, ±0,1° — LVD / Bytewise |
| Електрична система | Siemens / ABB / Schneider — 32-бітний PLC | Siemens / ABB / Schneider — 32-бітний PLC | Siemens / ABB / Schneider — 32-бітний PLC | Siemens / ABB / Schneider — 32-бітний PLC | Siemens / ABB / Schneider — 32-бітний PLC |
WyBend H проти WyBend E — важкий клас проти максимальної точності
Серія WyBend E з індивідуальними сервомоторами та лінійним енкодером на ±0,005 мм — це рішення для максимальної точності за зусиль до 220 тонн на довжинах до 4000 мм. Листозгинальний прес з ЧПК важкого класу серії WyBend H охоплює цілком інший сегмент — 300–800 тонн на довжинах 3200–6000 мм — з гібридною гідравлічно-серводією, що робить можливим ефективне енергоуправління високими зусиллями. Точність ±0,01 мм WyBend H доречна для застосувань важкого класу, де допуски стосуються товстих листів з пружним відскоком, який важче контролювати, ніж на тонких листах.
Застосування та галузі для листозгинального преса з ЧПК важкого класу серії WyBend H
Листозгинальний прес з ЧПК важкого класу серії WyBend H призначений для виробників важких галузей, що обробляють конструкційні сталеві листи, високоміцну сталь (HSLA, Hardox) і товсті плити для важкого сталевого будівництва. Суднобудівна промисловість використовує моделі H 600 і H 800 для згинання профілів корпусу та надбудови з листів 20–50 мм на довжинах 5000–6000 мм.
Виробники будівельної та гірничої техніки — ковші екскаваторів, конструкції кранів, рами важких машин — використовують листозгинальний прес з ЧПК важкого класу серії WyBend H для згинання профілів зі сталі Hardox і Weldox товщиною 15–40 мм, де зусилля 300–500 тонн і довжини 3200–5000 мм є стандартними специфікаціями вироблюваних деталей.
Заводи, що виробляють металоконструкції для мостів, промислових насосних станцій та енергетичної інфраструктури, використовують моделі H 400–H 600 листозгинального преса з ЧПК важкого класу для виробництва балок і профілів з товстих листів, з системою ЧПК-бомбування, що забезпечує рівномірність кута на довжинах 4000–5000 мм навіть за зусиль 400–600 тонн.
Як працює листозгинальний прес з ЧПК важкого класу серії WyBend H
1. ЧПК-програмування з автоматичним розрахунком зусилля — система ЧПК Cybelec/Delem автоматично розраховує зусилля, потрібне для запрограмованого матеріалу, товщини та кута, перевіряючи, що навантаження вписується в потужність моделі; параметри зберігаються для швидкого виклику на повторюваних замовленнях.
2. Автоматична ЧПК-компенсація прогину — за зусиль 300–800 тонн прогин балки та столу суттєвий; система ЧПК-бомбування розраховує та застосовує оптимальне бомбування перед згинанням для забезпечення рівномірного кута по всій довжині 6000 мм.
3. Пропорційний навантаженню гібридний привід — сервомотор Yaskawa приводить насос Bosch Rexroth змінно; на швидкому ході (без контакту з матеріалом) споживання мінімальне; на ході згинання під навантаженням насос подає потрібний потік пропорційно опору матеріалу — економія 40–70% проти фіксованого насоса.
4. Згинання зі зворотним зв'язком енкодера ±0,01 мм — лінійні енкодери Renishaw моніторять положення балки на рівні ±0,01 мм під сотнями тонн навантаження; система ЧПК коригує в реальному часі для компенсації пружної деформації масивної рами.
5. Синхронізована слідкувальна підтримка листа — підтримка листа піднімається синхронізовано з верхньою балкою під час згинання, утримуючи лист плоским і запобігаючи прогину на довжинах 3200–6000 мм з листами, що можуть важити сотні кілограмів.
Часті запитання про листозгинальний прес з ЧПК важкого класу серії WyBend H
Яку конкретну економію енергії дає гібридна система над звичайним гідравлічним пресом на 300 тонн?
Звичайний гідравлічний прес на 300 тонн з фіксованим насосом споживає потужність на максимальному рівні навіть коли балка опускається порожня чи підтримує зворотний тиск — тобто близько 60–70% часу на повній потужності без корисної механічної роботи. Гібридна система листозгинального преса з ЧПК важкого класу серії WyBend H споживає енергію строго пропорційно фактичному навантаженню — на порожньому опусканні споживання 5–10% від максимуму, на згинанні під повним навантаженням споживання досягає максимуму лише на частку секунди корисного ходу. Заявлена економія 40–70% переходить у десятки тисяч леїв на рік зниження витрат на електроенергію для преса 300–800 тонн у безперервному виробництві.
Які вимоги до фундаменту та цеху передбачає монтаж великих моделей H 600 / H 800?
Моделі H 600 (5000 мм, розміри 7000×4500×6500 мм) і H 800 (6000 мм, розміри 8000×5000×7000 мм) листозгинального преса з ЧПК важкого класу серії WyBend H вимагають залізобетонного фундаменту, розрахованого на статичне навантаження обладнання (десятки тонн) плюс динамічні навантаження циклів згинання, висоти цеху щонайменше 7,5–8 метрів для зазору та підйомно-транспортного обладнання (заводський кран чи високопотужний навантажувач) для завантаження/вивантаження листів 6000 мм. UZINEX надає консультацію та детальні креслення фундаменту перед замовленням для підготовки інфраструктури на об'єкті замовника.
Для яких типів деталей окупається перехід від WyBend E (220 т) до WyBend H 300+?
Перехід від WyBend E до WyBend H виправданий, коли виробництво включає товсті листи понад 20 мм на довжинах понад 3200 мм — комбінація, що перевищує потужність 220 тонн WyBend E. Зазвичай це означає: високоміцні сталі (Hardox 400/450, Weldox 700, S690QL) товщиною 15–80 мм, довгі профілі для корпусів важких машин і гірничого обладнання, попередньо зігнуті обичайки та циліндричні компоненти для резервуарів і посудин під тиском, чи конструкції для мостів та енергетичної інфраструктури. Для тонкого листа (нижче 12 мм) і прецизійних деталей зі строгими допусками WyBend E залишається правильним вибором навіть за великих довжин.
Чи є листозгинальний прес з ЧПК важкого класу серії WyBend H прийнятним для європейського фінансування?
Так. UZINEX постачає обладнання для проєктів, що фінансуються ЄС — PNRR, Регіональна програма, Програма справедливого переходу — і є членом Enterprise Europe Network. Листозгинальний прес з ЧПК важкого класу серії WyBend H прийнятний для фінансування через програми інвестицій у важку промислову виробничу потужність та енергоефективність (складова економії енергії 40–70% актуальна для програм енергетичного переходу). UZINEX надає технічну документацію для процедур публічних закупівель і тендерів.
Чому UZINEX для листозгинального преса з ЧПК важкого класу серії WyBend H
• Безкоштовна технічна консультація — модель і вимоги до інфраструктури — UZINEX оцінює потрібні зусилля, товщини листа, максимальні довжини та вимоги до цеху, щоб рекомендувати оптимальну модель H та умови фундаменту й монтажу.
• Безкоштовне транспортування, складання та введення в експлуатацію включені — листозгинальний прес з ЧПК важкого класу постачається, встановлюється та калібрується на об'єкті замовника технічною командою UZINEX, з метрологічною перевіркою точності та повним навчанням.
• Розширена гарантія 60 місяців — гарантія на всі компоненти з технічною підтримкою та виїздом менш ніж за 36 годин.
• Національна технічна підтримка менш ніж за 36 годин — цілодобова телефонна лінія та швидкий виїзд.
• Розумний посібник з ШІ включено — підтримка ШІ для 96%+ технічних запитів.
• Повна прийнятність для європейського фінансування — документація та підтримка для фінансування ЄС, PNRR, структурних фондів.
Листозгинальний прес з ЧПК важкого класу серії WyBend H — це рішення для важких галузей, що обробляють масивні листи — із зусиллями 300–800 тонн, гібридною гідравлічно-серводією з економією енергії 40–70%, робочою довжиною до 6000 мм, лінійним енкодером Renishaw на ±0,01 мм та автоматичним ЧПК-бомбуванням, у 5 моделях від H 300 до H 800.
