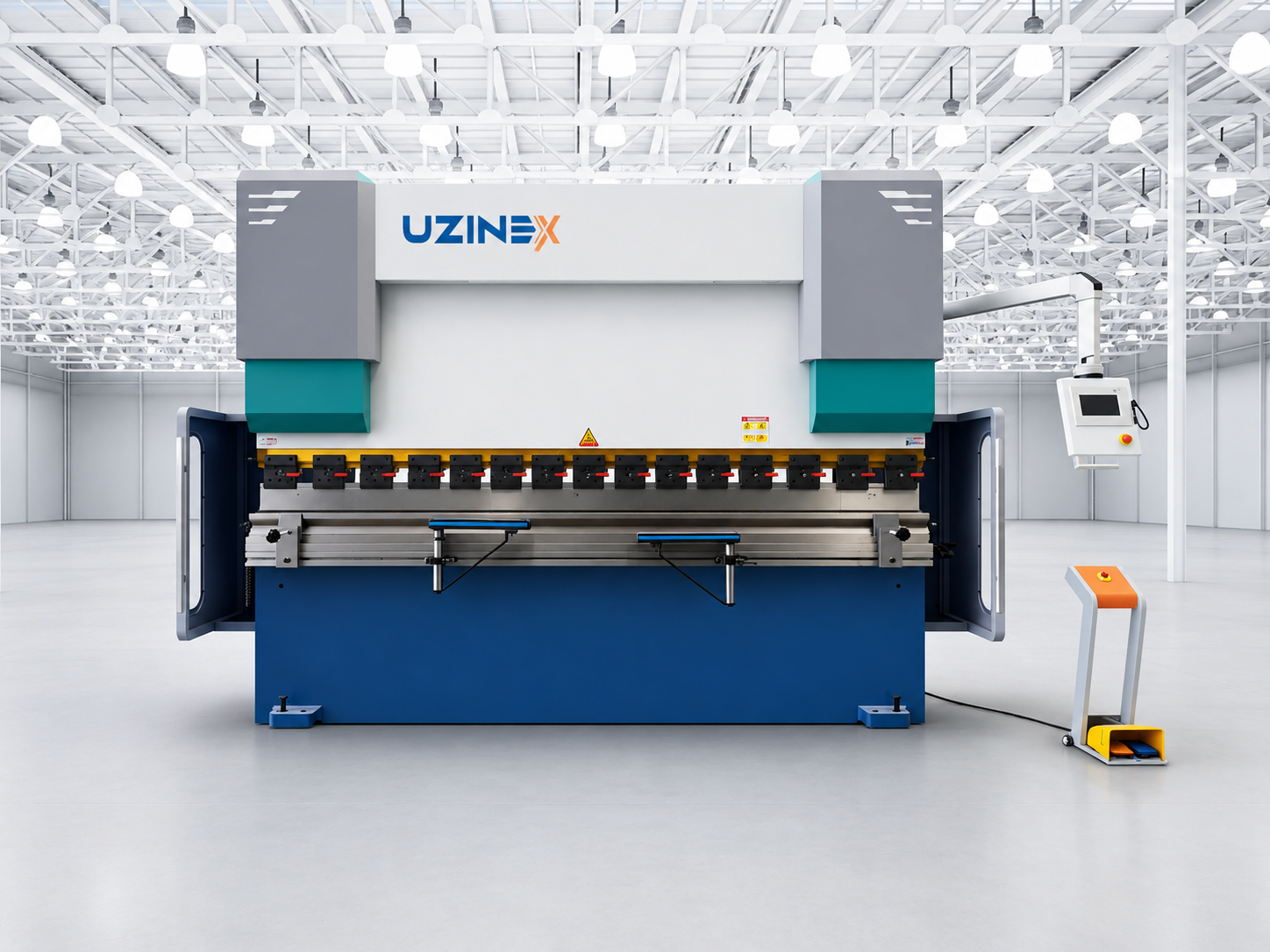

Серія WyBend NC — це гідравлічний листозгинальний прес з NC-керуванням, доступний у 5 конфігураціях — від 40/2500 (зусилля 400 кН, довжина 2500 мм) до 125/4000 (зусилля 1250 кН, довжина 4000 мм) — розроблений для металообробних майстерень і заводів металоконструкцій, яким потрібна висока продуктивність і операційна простота. Із системою NC Estun з 80 збереженими програмами, точністю кута ±1°, синхронізацією торсіонним валом і гідравлічною системою Bosch Rexroth / Parker Hannifin на 32 МПа, цей листозгинальний прес пропонує промислову надійність за доступною вартістю інвестиції порівняно з повносервоприводними системами ЧПК.
Синхронізація торсіонним валом листозгинального преса серії WyBend NC забезпечує паралельність верхньої балки по всій робочій довжині через механізм високої надійності, без залежності від складних електрогідравлічних систем передових пресів з ЧПК — знижуючи витрати на обслуговування та підвищуючи доступність у безперервному виробництві.
Ключові переваги листозгинального преса серії WyBend NC
• Система NC Estun — 80 збережених програм, точність кута ±1° — панель NC Estun преса керує програмами згинання з ємністю збереження 80 програм, великим дисплеєм, точністю кута ±1° та автоматичним розрахунком глибини згинання відповідно до матеріалу та товщини, з багатомовною підтримкою для європейських операторів.
• Синхронізація торсіонним валом — гарантована паралельність по всій довжині — механізм синхронізації торсіонним валом підтримує ідеальну паралельність верхньої балки відносно нижнього столу по всій робочій довжині 2500–4000 мм, без потреби у складній електрогідравлічній системі компенсації прогину.
• Гідравлічна система Bosch Rexroth / Parker Hannifin — 32 МПа, ресурс масла 45 000 годин — преміальні гідравлічні компоненти Bosch Rexroth Німеччина та Parker Hannifin США забезпечують постійний тиск 32 МПа, з ресурсом гідравлічного масла 45 000 годин і лінійними напрямними для точного руху поршня.
• Точна задня опора X+R — точність ±0,1 мм — точна задня опора з віссю X (відстань від осі згинання) та віссю R (висота задньої опори) позиціонує матеріал з точністю ±0,1 мм, з функцією відступу для складних послідовностей згинання з кількома кроками.
• Система інструментів висотою 40–150 мм зі швидким налаштуванням — система інструментів зі стандартними висотами 40–150 мм і швидкою заміною пуансонів і матриць скорочує час налаштування при зміні профілів згинання, із сумісністю зі стандартним європейським інструментом Wila.
• Захисні світлові завіси IEC 61496 — детекція на 12 мм — світлові завіси з детекцією на 12 мм, висотою 450–1000 мм і відповідністю IEC 61496 захищають оператора та миттєво зупиняють листозгинальний прес при будь-якому вході в небезпечну зону.
• 5 моделей — зусилля 400–1250 кН, довжина 2500–4000 мм — лінійка WyBend NC охоплює будь-яку стандартну вимогу згинання листа в металообробних майстернях, від малих 40-тонних пресів для легких профілів до 125-тонних пресів для товстих листів у форматі 4 метри.
Технічні характеристики листозгинального преса серії WyBend NC
| Параметр | 40/2500 | 63/3200 | 80/3200 | 100/3200 | 125/4000 |
|---|---|---|---|---|---|
| Зусилля згинання (кН) | 400 | 630 | 800 | 1000 | 1250 |
| Робоча довжина (мм) | 2500 | 3200 | 3200 | 3200 | 4000 |
| Висота розкриття (мм) | 430 | 450 | 500 | 500 | 550 |
| Хід (мм) | 200 | 220 | 220 | 220 | 250 |
| Задня опора (мм) | 350 | 400 | 400 | 400 | 500 |
| Осі задньої опори | X + R | X + R | X + R | X + R | X + R |
| Головний двигун (кВт) | 5,5 | 7,5 | 7,5 | 11 | 15 |
| Розміри (мм) | 2980×1400×2280 | 3680×1600×2580 | 3680×1600×2780 | 3680×1600×2780 | 4580×1800×3080 |
| Система керування | NC Estun / ESA / DA-41 — 80 програм, кут ±1° | NC Estun / ESA / DA-41 — 80 програм, кут ±1° | NC Estun / ESA / DA-41 — 80 програм, кут ±1° | NC Estun / ESA / DA-41 — 80 програм, кут ±1° | NC Estun / ESA / DA-41 — 80 програм, кут ±1° |
| Гідравлічна система | Bosch Rexroth + Parker Hannifin — 32 МПа | Bosch Rexroth + Parker Hannifin — 32 МПа | Bosch Rexroth + Parker Hannifin — 32 МПа | Bosch Rexroth + Parker Hannifin — 32 МПа | Bosch Rexroth + Parker Hannifin — 32 МПа |
| Синхронізація | Торсіонний вал — гарантована механічна паралельність | Торсіонний вал — гарантована механічна паралельність | Торсіонний вал — гарантована механічна паралельність | Торсіонний вал — гарантована механічна паралельність | Торсіонний вал — гарантована механічна паралельність |
| Точність задньої опори | ±0,1 мм — осі X+R | ±0,1 мм — осі X+R | ±0,1 мм — осі X+R | ±0,1 мм — осі X+R | ±0,1 мм — осі X+R |
| Електрична система | Schneider / Siemens — захист двигуна, ефективність | Schneider / Siemens — захист двигуна, ефективність | Schneider / Siemens — захист двигуна, ефективність | Schneider / Siemens — захист двигуна, ефективність | Schneider / Siemens — захист двигуна, ефективність |
| Безпека | Світлові завіси IEC 61496 — Fiessler/Leuze, 450–1000 мм | Світлові завіси IEC 61496 — Fiessler/Leuze, 450–1000 мм | Світлові завіси IEC 61496 — Fiessler/Leuze, 450–1000 мм | Світлові завіси IEC 61496 — Fiessler/Leuze, 450–1000 мм | Світлові завіси IEC 61496 — Fiessler/Leuze, 450–1000 мм |
Матеріали, сумісні з листозгинальним пресом серії WyBend NC
Вуглецева та конструкційна сталь — листозгинальний прес серії WyBend NC обробляє вуглецеву сталь S235–S355 товщиною від 0,5 мм до 8–12 мм залежно від обраної моделі та довжини згинання, з програмованими кутами від 0° до 160° і повторюваністю ±1° по всій виробничій серії.
Нержавіюча сталь — нержавіюча сталь вимагає більшого зусилля згинання, ніж м'яка вуглецева сталь; для тих самих товщин рекомендується вибір моделі з вищим номінальним зусиллям. Система інструментів Wila з пуансоном і матрицею з інструментальної сталі забезпечує якість контактної поверхні на нержавіючій сталі без подряпин чи слідів на готовій поверхні.
Алюміній і кольорові листи — алюміній і кольорові сплави обробляються спеціальними інструментами та скоригованими кутами для компенсації більшого пружного відскоку порівняно з вуглецевою сталлю — параметри, програмовані безпосередньо в системі NC Estun для кожного матеріалу в бібліотеці профілів.
Застосування та галузі для листозгинального преса серії WyBend NC
Листозгинальний прес серії WyBend NC призначений для металообробних майстерень, заводів електричних шаф, виробників металоконструкцій і сервісних майстерень, що виконують стандартні згини на поширених форматах листа, де система NC Estun забезпечує високу продуктивність без складності та вартості обслуговування передових систем ЧПК.
Виробники металевих меблів, стелажів і систем зберігання використовують листозгинальний прес серії WyBend NC для повторюваних згинів на постійних профілях — 80 збережених програм дозволяють швидке перемикання між різними профілями без ручного повторного введення параметрів, а задня опора X+R забезпечує точність позиціонування на довгих серіях.
Автомобільні сервісні майстерні та виробники компонентів для будівельної промисловості використовують моделі 100/3200 і 125/4000 листозгинального преса WyBend NC для згинів на товстих листах 6–12 мм на довжинах 3200–4000 мм, де зусилля 100–125 тонн і синхронізація торсіонним валом забезпечують рівномірність кута по всій довжині згинання.
Як працює листозгинальний прес серії WyBend NC
1. NC-програмування — оператор вводить чи викликає програму згинання на панелі NC Estun: матеріал, товщина, кут і кількість кроків задаються цифрово, з автоматичним розрахунком глибини згинання для компенсації пружного відскоку.
2. Налаштування задньої опори X+R — задня опора автоматично позиціонується на запрограмованій відстані X з точністю ±0,1 мм і на правильній висоті R для першого згину в послідовності.
3. Подача листа та згинання — лист подається до контакту із задньою опорою; оператор активує цикл педаллю чи кнопкою пуску; верхня балка опускається гідравлічно на швидкій швидкості, потім перемикається на повільну швидкість згинання при наближенні до листа.
4. Синхронізація торсіонним валом — торсіонний вал підтримує ідеальну паралельність верхньої балки відносно столу по всій довжині 2500–4000 мм під час згину, забезпечуючи рівномірний кут по всій ширині деталі.
5. Підйом і просування задньої опори — верхня балка піднімається на швидкій швидкості; задня опора автоматично просувається в положення для наступного згину в послідовності; цикл повторюється для запрограмованої кількості кроків.
Часті запитання про листозгинальний прес серії WyBend NC
Яка різниця між NC- і CNC-керуванням на листозгинальному пресі?
NC-керування листозгинального преса серії WyBend NC керує осями X (задня опора) і R (висота задньої опори) через числові програми з точністю ±0,1 мм, з автоматичним розрахунком глибини згинання. Передове CNC-керування (серії WyBend C, E, H) додає керування віссю Y (положення гідравлічних циліндрів), автоматичну компенсацію прогину, сервосистеми з точністю ±0,01 мм і передові функції 3D-програмування. NC — оптимальне рішення для повторюваного виробництва стандартних профілів; CNC потрібне для складних деталей з жорсткими допусками на довгих послідовностях згинання.
Чи може листозгинальний прес серії WyBend NC використовувати стандартний європейський інструмент?
Так — листозгинальний прес серії WyBend NC сумісний зі стандартним європейським інструментом висотою 40–150 мм, включно з інструментами Wila, зазначеними в характеристиках. Сумісність зі стандартними європейськими системами інструментів знижує витрати на оснащення та дозволяє використовувати наявний інструмент майстерні. UZINEX надає консультацію для перевірки сумісності з конкретним інструментом замовника.
Чи є листозгинальний прес серії WyBend NC прийнятним для європейського фінансування?
Так. UZINEX постачає обладнання для проєктів, що фінансуються ЄС — PNRR, Регіональна програма, Програма справедливого переходу — і є членом Enterprise Europe Network. Листозгинальний прес серії WyBend NC можна включити у файли фінансування для модернізації виробничої потужності. UZINEX надає повну технічну документацію для процедур публічних закупівель і тендерів.
Чому UZINEX для листозгинального преса серії WyBend NC
• Безкоштовна технічна консультація для вибору моделі — UZINEX оцінює товщини, матеріали, максимальні довжини та обсяг виробництва, щоб рекомендувати оптимальну модель WyBend NC.
• Безкоштовне транспортування, складання та введення в експлуатацію включені — листозгинальний прес постачається, встановлюється та запускається на об'єкті замовника технічною командою UZINEX, з програмуванням інструментів і навчанням операторів.
• Розширена гарантія 60 місяців — одна з найдовших гарантій, доступних у Румунії для гідравлічних листозгинальних пресів NC, з технічною підтримкою та виїздом менш ніж за 36 годин.
• Національна технічна підтримка менш ніж за 36 годин — виїзд на місце чи відеовтручання менш ніж за 36 годин, з цілодобовою телефонною лінією.
• Розумний посібник з ШІ включено — повна документація з підтримкою ШІ для 96%+ технічних запитів.
• Повна прийнятність для європейського фінансування — документація та підтримка для фінансування ЄС, PNRR, структурних фондів.
Листозгинальний прес серії WyBend NC — це рішення для майстерень, яким потрібна висока продуктивність за доступною вартістю — із системою NC Estun з 80 програмами, синхронізацією торсіонним валом, гідравлікою Bosch Rexroth на 32 МПа та задньою опорою X+R з точністю ±0,1 мм, у 5 моделях від 400 кН/2500 мм до 1250 кН/4000 мм.
