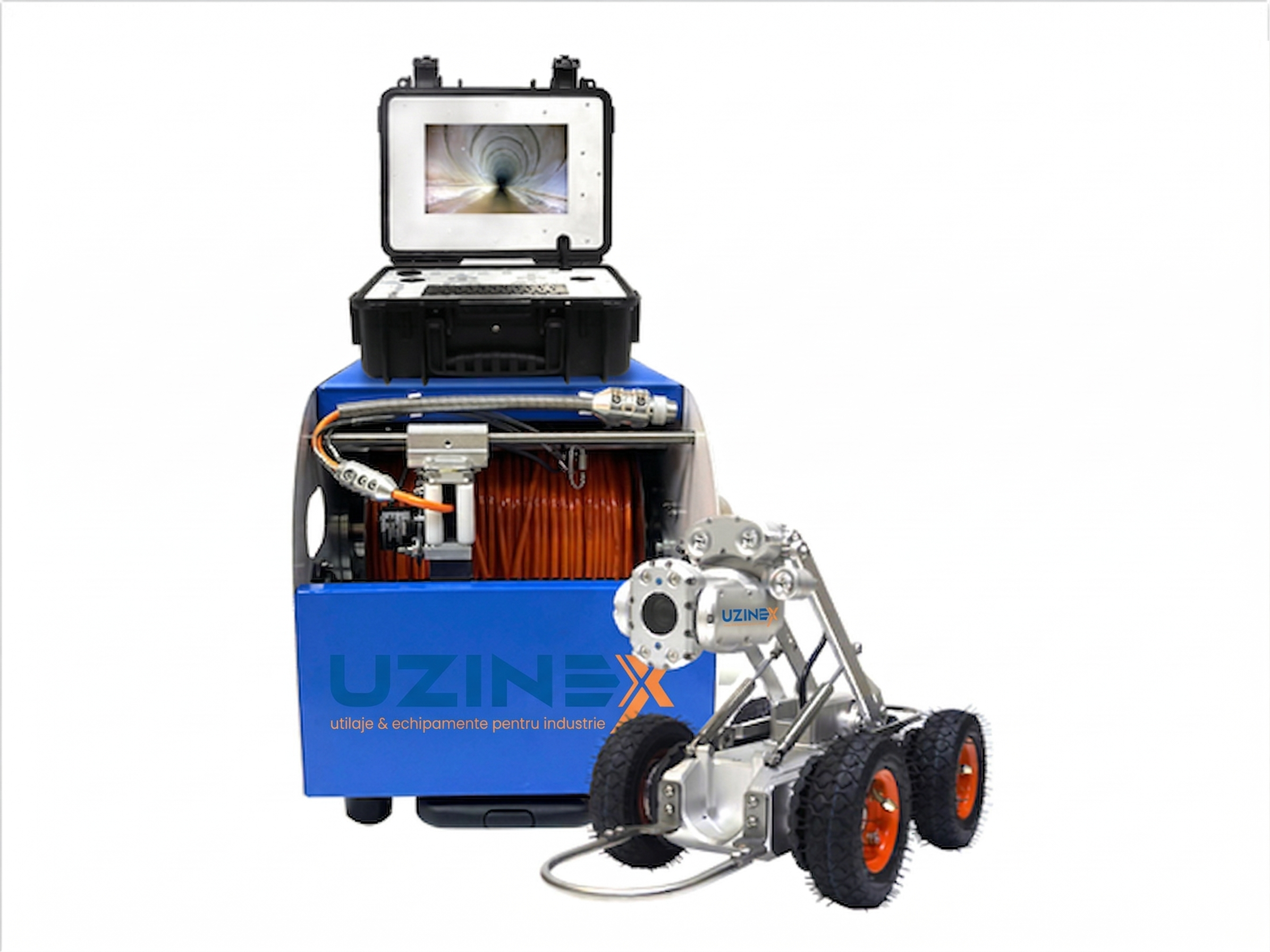

CCTV-робот для каналізації муніципального класу — GT108 призначений для інспекції каналізаційних мереж діаметром від 200 мм до 3.500 мм, з дальністю до 300 м за один сеанс. Оснащений 2 МП PTZ-камерою з 10x оптичним зумом, безперервним обертанням на 360° і нахилом 220°, цей CCTV-робот для каналізації забезпечує повну видимість будь-якого дефекту — тріщина, корозія, засмічення чи сторонній предмет — без механічного втручання в трубу.
На відміну від штовхальних камер чи систем горизонтальної інспекції малого діаметра, CCTV-робот для каналізації серії GT108 призначений для магістральних колекторних мереж, зливової каналізації великого діаметра та промислових технологічних трубопроводів. Система повного приводу на чотири колеса забезпечує вищу тягу, змінну швидкість 0–25 м/хв і здатність долати перешкоди — саме те, чого вимагають реальні муніципальні колектори, а не лабораторні умови. Ключові переваги системи CCTV-робота для каналізації GT108
• PTZ-камера з 10x оптичним зумом і безперервним обертанням на 360°: на відміну від фіксованої чи панорамної оптики, PTZ-голова цього CCTV-робота для каналізації дозволяє прямий зум на будь-яку точку інтересу, безкінечне обертання та нахил 220°, без сліпих кутів і без переміщення робота.
• Подвійна камера: передня + задня: GT108 записує одночасно передньою PTZ-камерою та задньою камерою, повністю покриваючи поле видимості в трубі. Перемикання передня/задня доступне безпосередньо з панелі керування.
• Розширений діапазон діаметрів 200–3.500 мм: найширший діапазон сумісності у своїй категорії — від вторинних колекторів (200 мм) до магістральних галерей і дуже великих відкритих каналів (3.500 мм), без зміни базової системи.
• Кабель до 300 м з автоматичним намотуванням: електрична котушка розгортає та повертає кабель автоматично чи вручну, зменшуючи фізичне зусилля оператора та прискорюючи інспекції на довгих ділянках без пауз на переміщення.
• Змінна швидкість 0–25 м/хв з 4 ведучими колесами: система приводу з чотирма незалежними колесами забезпечує тягу на мокрих, замулених чи нерівних поверхнях, з рухом вперед/назад і вільним керуванням у будь-якому напрямку.
• Вбудований інклінометр: вимірювання ухилу труби в реальному часі відображається прямо на екрані керування — незамінний інструмент для документування деформацій, інфільтрацій і невідповідних ухилів у муніципальних мережах.
• Конструкція IP68 і антикорозійна: корпус і головка камери герметизовані за IP68 та оброблені антикорозійно, витримуючи повне занурення у стічні води, мул і хімічні середовища — стандартні умови в муніципальній і промисловій каналізації.
• Зберігання до 1 ТБ і вихід HDMI: відео Full HD, фото та звіти інспекції зберігаються внутрішньо (32 ГБ стандарт, розширювані до 1 ТБ) і експортуються в реальному часі через HDMI — готові до презентації клієнту наприкінці сеансу.
Технічні характеристики — CCTV-робот для каналізації GT108
| Екран монітора | 10,1 дюйма кольоровий IPS LCD Full HD |
|---|---|
| Роздільність екрана | 1920 × 1080 пікселів |
| Пікселі камери | 2 МП (доступний варіант 4 МП) |
| Оптичний зум | 10x авто зум in/out |
| Обертання головки камери | 360° безперервно (безкінечне обертання) |
| Нахил головки камери | 220° flip |
| Підйом головки камери | Електричний (electrical lifting) |
| Задня камера | Так (передня + задня подвійна) |
| Освітлення | Передній LED + задній LED, 3 регульовані рівні |
| Захист від води | IP68 антикорозійний |
| Сумісний діаметр труби | 200–3.500 мм (8"–137") |
| Швидкість руху | 0–25 м/хв, змінна |
| Система приводу | 4 незалежні ведучі колеса |
| Довжина кабелю | 100–300 м (налаштовується) |
| Діаметр кабелю | 7,8 мм |
| Електрична котушка | 580 × 500 × 350 мм, 40 кг, авто/ручне намотування |
| Внутрішнє зберігання | 32 ГБ (розширюване до 1 ТБ) |
| Виходи даних | HDMI, звіти інспекції, локалізація дефектів |
| Інклінометр | Вбудований стандартно |
| Лазер | Опційно (за замовленням) |
| Кастомний логотип | Доступний (custom LOGO) |
| Частота локалізації | 512 Гц (доступна) |
Застосування — де використовується CCTV-робот для каналізації GT108
CCTV-робот для каналізації серії GT108 — референсний інструмент водоканалів, підрядників інфраструктури та місцевих органів влади, що керують колекторними мережами діаметром від 200 мм і вище. Сумісність із трубами до 3.500 мм також охоплює магістральні галереї муніципальних систем, зливову каналізацію та частково закриті відкриті канали — робочий діапазон, недосяжний для жодної штовхальної системи.
У нафтовій, хімічній та енергетичній промисловості CCTV-робот для каналізації GT108 використовується для аудиту структурної цілісності технологічних трубопроводів, перевірки внутрішніх футеровок і виявлення початкових тріщин до того, як вони стануть дорогими відмовами. Вбудований інклінометр надає дані про ухил у реальному часі — незамінні для документування відповідності технічному проєкту та для актів приймання. Ознайомтеся з повним асортиментом промислового обладнання Uzinex для додаткових рішень діагностики мереж.
Сектори цивільного будівництва, реабілітації інфраструктури та громадських робіт, фінансованих із фондів ЄС, використовують системи CCTV-роботів для каналізації для остаточного технічного приймання нових робіт і для передреабілітаційної оцінки старих мереж, відповідно до міжнародних стандартів відеоінспекції труб. Звіти, згенеровані автоматично роботом GT108, сумісні з форматами, які вимагають публічні клієнти та фінансатори ЄС. Як це працює — робочий процес із системою GT108

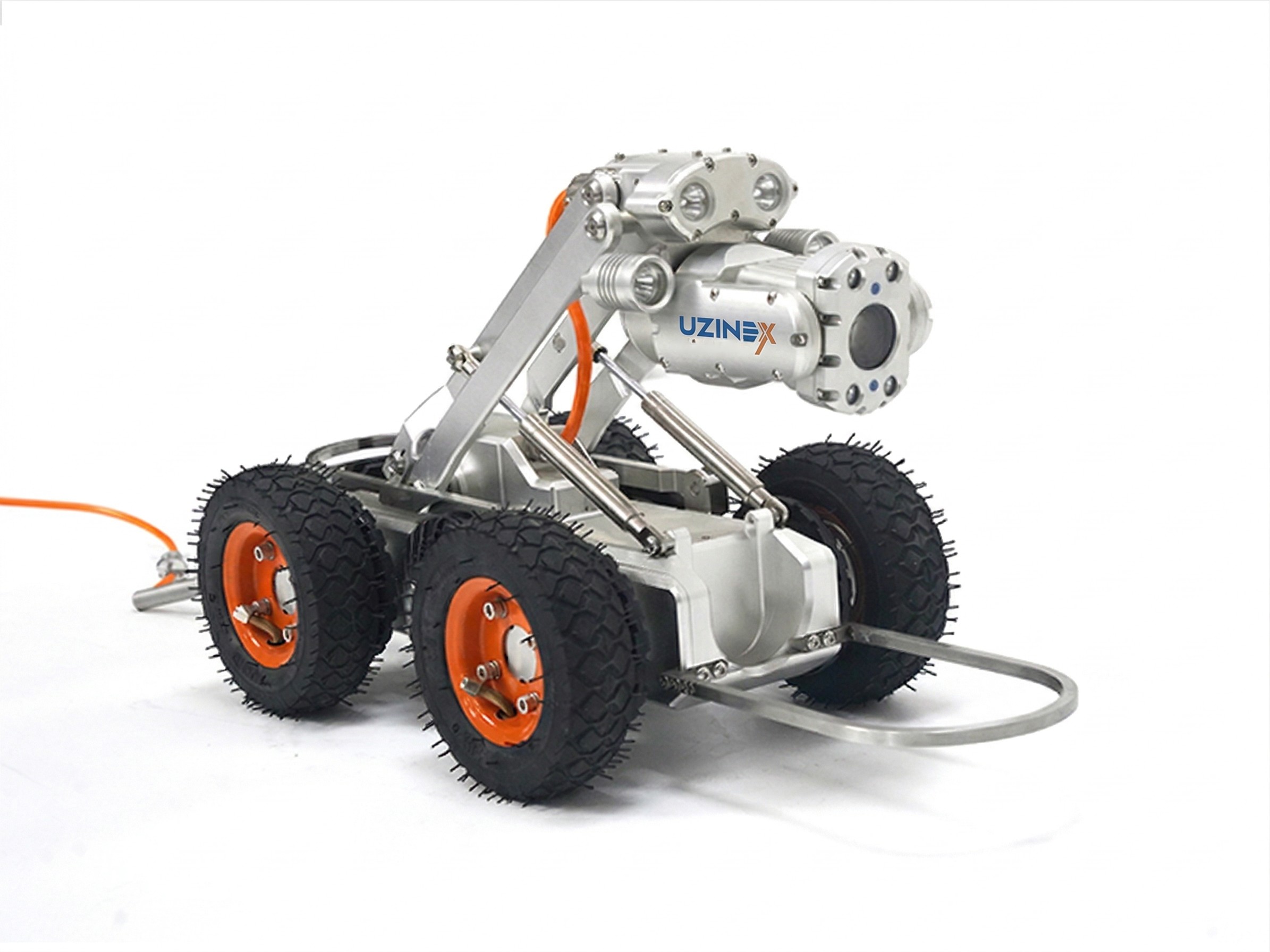

• Підготовка та введення в трубу: краулер вводиться через колодязь. Колеса адаптуються до поверхні труби, забезпечуючи зчеплення на мокрих поверхнях чи поверхнях з мулом чи частковими відкладеннями.
• Керування з центральної панелі 10 дюймів: оператор керує роботом вбудованим джойстиком, спостерігаючи живе зображення з передньої PTZ-камери чи задньої камери — перемикання однією кнопкою.
• Зум і документування дефектів: при виявленні дефекту оператор активує 10x оптичний зум і обертає головку камери на 360° для повного документування зони. Фото та маркер локації зберігаються миттєво однією кнопкою.
• Вимірювання ухилу інклінометром: значення ухилу відображаються в реальному часі на екрані та автоматично включаються у звіт інспекції, без ручних розрахунків чи додаткового обладнання.
• Автоматичне повернення кабелю: наприкінці інспекції електрична котушка повертає кабель автоматично — усуваючи фізичне зусилля та зменшуючи час переміщення між сегментами.
• Експорт звіту: повний звіт інспекції — із зображеннями, відео, метражем, локалізацією дефектів і даними про ухил — експортується через HDMI чи зберігається внутрішньо для передачі клієнту.
Часті запитання про CCTV-робота для каналізації GT108
Які діаметри труб інспектує CCTV-робот для каналізації GT108?
GT108 охоплює труби діаметром від 200 мм до 3.500 мм — найширший діапазон у своїй категорії, придатний як для вторинної каналізації (200–400 мм), так і для магістральних колекторів і галерей великого діаметра (до 3.500 мм). Одна система охоплює весь діапазон діаметрів типової муніципальної мережі. У чому різниця порівняно зі штовхальними камерами чи системою GTDR-200?
Штовхальні камери обмежені малими діаметрами (до 400 мм) і короткими ділянками. GT108 — це самохідний CCTV-робот для каналізації з чотирма колесами, кабелем 300 м і PTZ-камерою з 10x зумом — призначений для магістральних колекторних мереж. Порівняно з GTDR-200, GT108 додає 10x оптичний зум, подвійну передню/задню камеру, інклінометр і сумісність із діаметрами до 3.500 мм. Як довгим може бути сеанс інспекції за одне розгортання?
Стандартний кабель забезпечує дальність 100 м, розширену до 300 м у максимальній конфігурації. Зі швидкістю руху до 25 м/хв повний сеанс на ділянці 300 м туди-назад завершується менш ніж за 30 хвилин активного руху, плюс час на документування виявлених дефектів. Чи включає система GT108 інклінометр і лазерну функцію?
Інклінометр вбудований стандартно та надає дані про ухил у реальному часі, що відображаються на екрані керування й автоматично включаються у звіт інспекції. Лазерна функція доступна опційно, за замовленням — корисна для геометричного вимірювання деформацій і поперечного перерізу труби. Які звіти генерує CCTV-робот для каналізації серії GT108?
Система генерує професійні звіти інспекції з часовим маркуванням, локалізацією дефектів, даними про ухил (інклінометр) і фото/відео захопленнями, пов'язаними з кожним задокументованим дефектом. Звіти експортуються через HDMI чи зберігаються внутрішньо в пам'яті 32 ГБ (розширюваній до 1 ТБ) — сумісні зі стандартними вимогами публічних клієнтів і фінансаторів ЄС. Чому купувати CCTV-робота для каналізації GT108 через UZINEX?
• Передпродажна технічна консультація безкоштовно: команда UZINEX аналізує тип мережі, домінантні діаметри та довжини ділянок і рекомендує оптимальну конфігурацію CCTV-робота для каналізації — довжину кабелю, лазерні опції, пікселі камери — точно під потреби проєкту.
• Постачання, введення в експлуатацію та навчання операторів: ми не постачаємо обладнання в коробці — ми встановлюємо його, тестуємо та навчаємо команду операторів прямо на об'єкті клієнта, щоб GT108 був функціональним з першого дня роботи.
• Розширена гарантія 60 місяців і підтримка менш ніж за 36 годин: кожен CCTV-робот для каналізації, поставлений через UZINEX, отримує гарантію 60 місяців і гарантоване технічне втручання менш ніж за 36 годин, включно з віддаленою допомогою для швидкої діагностики проблем.
• Запчастини в наявності: ми тримаємо на складі основні компоненти — колеса, головки камер, кабелі — щоб мінімізувати простої та забезпечити безперервність програм інспекції.
• Сумісність зі стандартами звітності в Румунії: звіти, згенеровані системою GT108, узгоджені з форматом, який використовують оператори ANAR, повітові водоканали та підрядники інфраструктури, що працюють з фінансуванням ЄС.
CCTV-робот для каналізації GT108 — стандарт продуктивності для інспекції муніципальних і промислових каналізаційних мереж великого діаметра, де точність і повне документування стану труби не можна лишати на волю випадку.
