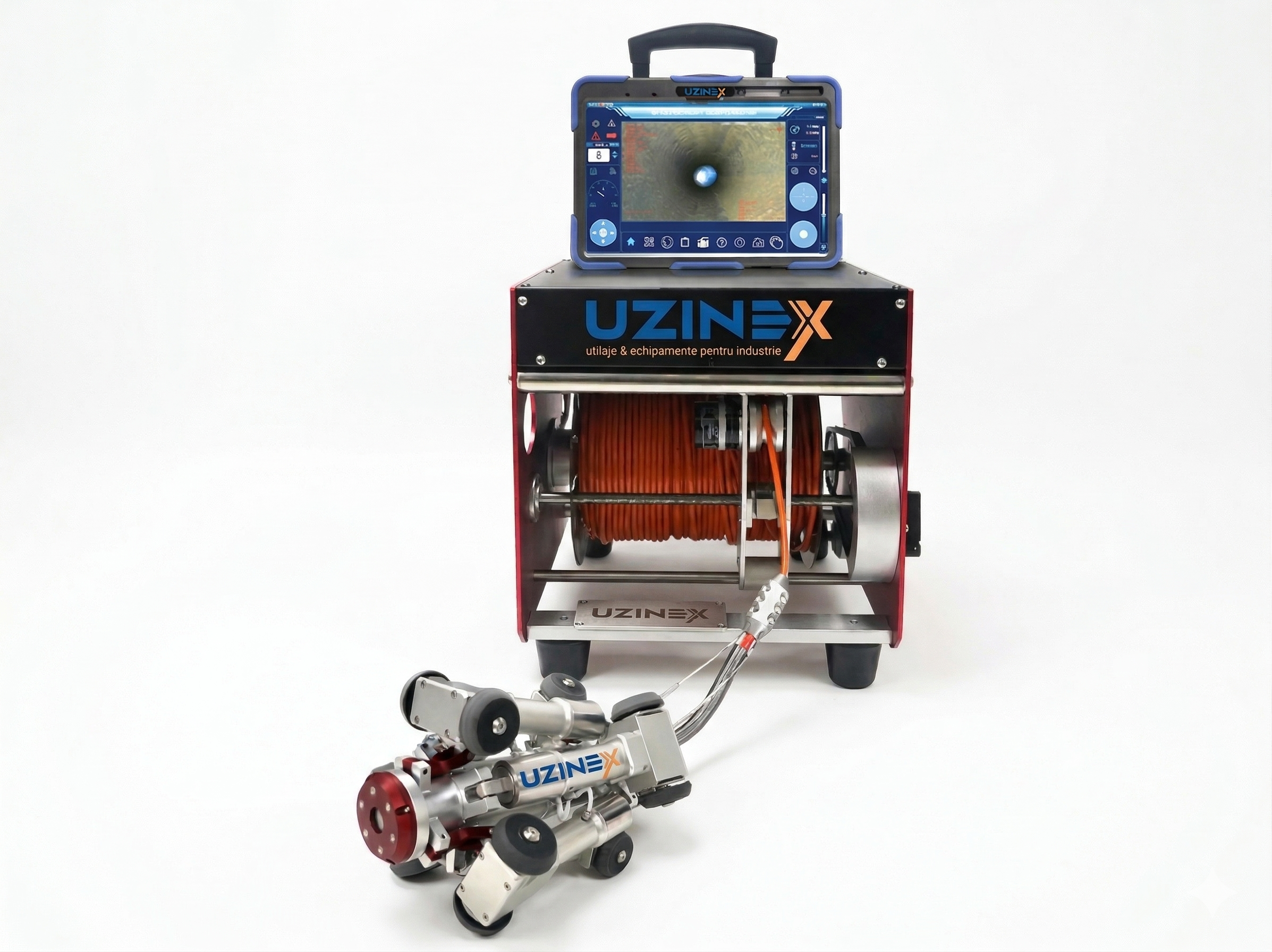

Робот для інспекції трубопроводів промислового класу — GTDR-200 працює як горизонтально, так і вертикально, у діаметрах від 100 мм до 2.500 мм. Оснащений панорамним 2-мегапіксельним HD-сенсором, полем огляду 210° і освітленням 180.000 LUX, цей робот для інспекції трубопроводів передає чіткі, детальні зображення в реальному часі з будь-якого сегмента мережі — без розкопок, без зупинок виробництва, без здогадок.
На відміну від штовхальних камер, обмежених малими трубами та прямими ділянками, робот для інспекції трубопроводів серії GTDR-200 долає повороти 90°, підіймається та спускається у вертикальних шахтах і автоматично регулює діаметр краулера на ходу, без ручного втручання. Результат — повна документація внутрішнього стану труби — технічний звіт, згенерований прямо обладнанням, готовий до архівування та негайного використання при прийманнях чи аудитах. Ключові переваги робота для інспекції трубопроводів GTDR-200

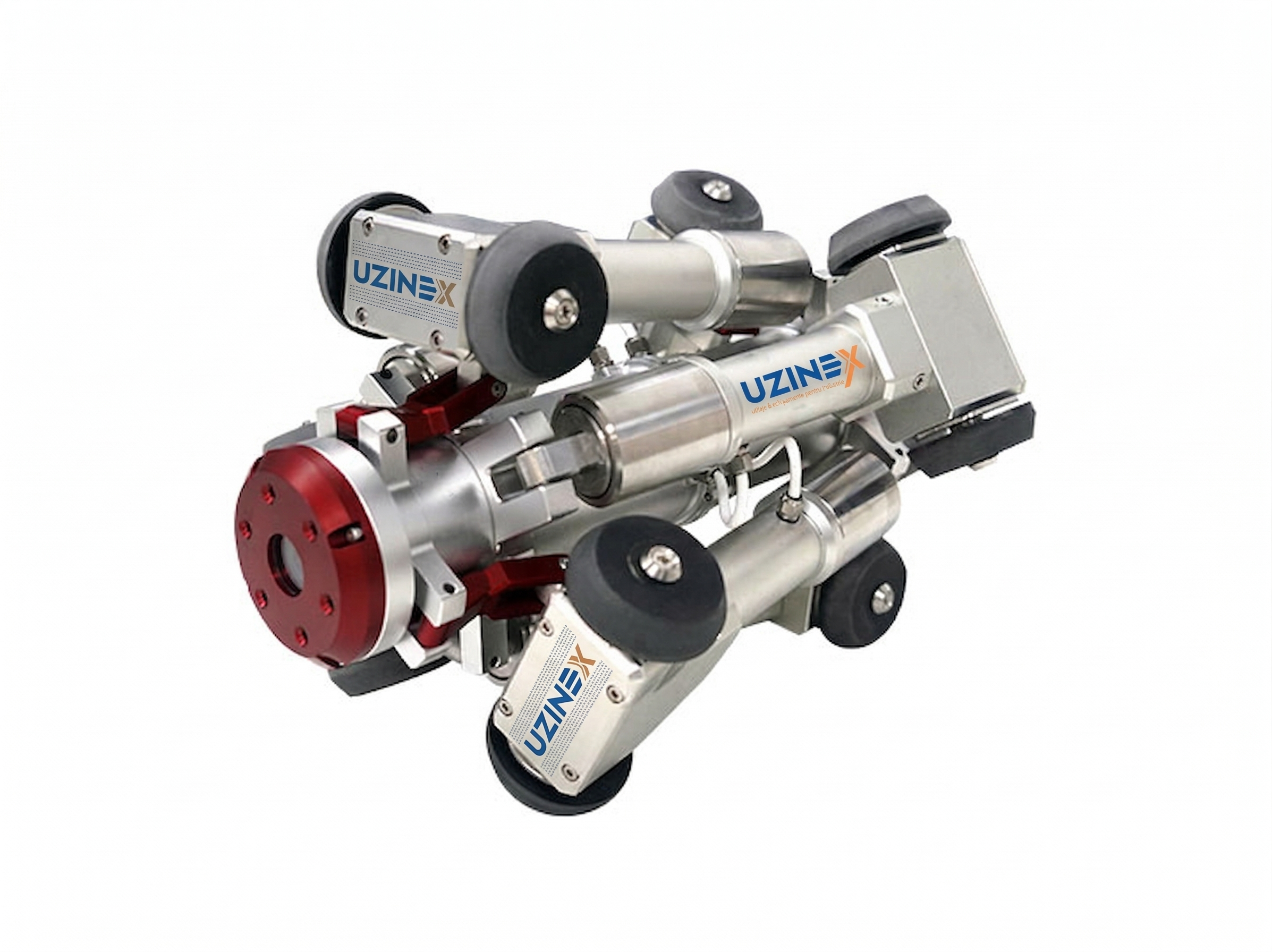

• Автоматична адаптація до діаметра труби: гусениці краулера регулюються безперервно та автоматично (165–295 мм стандарт) у міру просування робота, усуваючи зупинки для ручної реконфігурації та прискорюючи інспекцію.
• Нативна вертикальна та горизонтальна інспекція: на відміну від звичайних горизонтальних краулерів, цей робот для інспекції трубопроводів може підійматися та спускатися в глибоких колодязях, підтримуючи стабільність зображення та керування протягом усієї ділянки.
• Панорамна камера 210° з 6 регульованими LED: освітлення 180.000 LUX, регульоване за 6 рівнями, забезпечує ідеальну видимість навіть у повністю темних, мокрих трубах чи трубах з відкладеннями на стінках.
• Повний захист IP68: головка камери та корпус краулера герметизовані за стандартом IP68, витримуючи безперервне повне занурення — суттєво для інспекції каналізаційних мереж і труб під залишковим тиском.
• Час роботи 5 годин: вбудована батарея дозволяє тривалі сеанси на ділянках 60 м (стандартний кевларовий кабель) чи до 300 м у налаштованих версіях, без переривань на підзарядку.
• Масивне зберігання до 1 ТБ: відео та фото зберігаються у внутрішній пам'яті 128 ГБ чи зовнішньому сховищі до 1 ТБ — кожен дефект задокументований миттєво, кожен звіт повний наприкінці сеансу.
• Автоматично згенеровані звіти інспекції: вихід HDMI і функція генерації звіту включені стандартно, сумісні з робочими процесами приймання й аудиту, що використовуються в муніципальній і промисловій інфраструктурі.
• Функція проти заклинювання: система захисту краулера від заклинювання запобігає застряганню робота в трубах з нерегулярною геометрією чи концентрованими відкладеннями, зменшуючи ризик дорогих операцій вилучення.
Технічні характеристики — робот для інспекції трубопроводів GTDR-200
| Екран монітора | 12-дюймовий кольоровий LCD-планшет |
|---|---|
| Роздільність екрана | 2560 × 1600 пікселів |
| Пікселі камери | 2 мегапікселі |
| Поле огляду камери | 210° |
| Переднє освітлення | 6 регульованих LED, 6 рівнів, 180.000 LUX |
| Заднє освітлення | 2 регульовані LED, 180.000 LUX |
| Сумісний діаметр труби | 100 – 2.500 мм |
| Стандартний діаметр краулера | 165 – 295 мм (автоматичне регулювання на ходу) |
| Напрямки руху | Горизонтальний, вертикальний (вгору/вниз), повороти 90° |
| Підтримувані повороти | 2 послідовні повороти, радіус 1,5D |
| Стандартна довжина кабелю | 60 м (налаштовується до 300 м) |
| Матеріал кабелю | Професійний гнучкий кевлар, Ø 7,2 мм |
| Розміри котушки | 343 × 306 × 335 мм |
| Вага котушка + кабель | 23,3 кг |
| Внутрішнє зберігання | 128 ГБ (розширюване до 1 ТБ) |
| Час роботи батареї | 5 годин безперервної роботи |
| Захист від води | IP68 |
| Виходи даних | HDMI, звіти інспекції |
| Відображення інформації | Час, дата, рівень батареї, метраж кабелю |
| Мови інтерфейсу | Англійська, французька, іспанська, російська |
Застосування та галузі — де використовується робот для інспекції трубопроводів GTDR-200
Робот для інспекції трубопроводів серії GTDR-200 часто використовується комунальними підприємствами для перевірки побутових, зливових і промислових каналізаційних мереж. Обладнання швидко ідентифікує тріщини, корозію, засмічення, інфільтрації та структурні деформації — без розвідувальних розкопок, без тривалих переривань обслуговування. Сумісність з діаметрами до 2.500 мм також охоплює магістральні колектори та колодязі великого діаметра.
В енергетичній, нафтохімічній і будівельній промисловості робот для інспекції трубопроводів GTDR-200 стає стандартним інструментом для аудитів цілісності технологічних труб, з'єднань і резервуарів з обмеженим доступом. Функція вертикальної інспекції робить його незамінним у ситуаціях, де колодязі перевищують 3–5 метрів глибини, де звичайні штовхальні камери більше не можна ефективно використовувати. Ознайомтеся з повним асортиментом промислового обладнання Uzinex для додаткових рішень діагностики та втручання.
Харчовий, фармацевтичний, аерокосмічний і військовий сектори використовують системи робота для інспекції трубопроводів для технічних приймань, внутрішніх перевірок і програм профілактичного обслуговування відповідно до міжнародних стандартів відеоінспекції труб. Автоматична генерація звітів спрощує технічну документацію та забезпечує відповідність чинним регуляторним вимогам. Як це працює — як працює робот для інспекції трубопроводів GTDR-200
• Підготовка та запуск: краулер вводиться в трубу через колодязь чи доступний кінець. Гусениці регулюються автоматично до виявленого діаметра — без інструментів, без витраченого часу.
• Контрольований рух з 12-дюймового планшета: оператор керує роботом, спостерігаючи живе панорамне зображення 210°. Екран безперервно відображає пройдений метраж, рівень батареї та часові мітки.
• Безперервне документування на ходу: фото та відео зберігаються миттєво однією кнопкою. Рівень освітлення регулюється на ходу за 6 кроками для адаптації до змінних умов відбиття чи відкладень.
• Навігація поворотами та вертикальними ділянками: функція зміни діаметра на ходу та незалежні двигуни гусениць дозволяють долати два послідовні повороти 90° і контрольовано підійматися та спускатися на вертикальних сегментах.
• Генерація звіту наприкінці сеансу: система автоматично компілює всі зібрані дані — зображення, відео, метраж, маркери — у звіт інспекції, експортований через HDMI чи збережений внутрішньо для архівування та передачі клієнту.
• Швидке очищення та зберігання: спрощена конструкція краулера дозволяє повну санітарну обробку після кожного сеансу за кілька хвилин, з низькими витратами на обслуговування протягом усього терміну служби обладнання.
Часті запитання про робота для інспекції трубопроводів GTDR-200
Які діаметри труб може інспектувати робот GTDR-200?
Система сумісна з трубами діаметром від 100 мм до 2.500 мм. Стандартний краулер охоплює 165–295 мм з автоматичним регулюванням на ходу, без зупинки для реконфігурації. Це робить GTDR-200 однією з найуніверсальніших систем робота для інспекції трубопроводів у цій ціновій категорії, придатною як для муніципальних мереж, так і для промислових труб великого діаметра. Чи може цей робот для інспекції трубопроводів працювати у вертикальному положенні?
Так. GTDR-200 спеціально спроєктований як для горизонтальної, так і для вертикальної інспекції. Він може підійматися та спускатися в колодязях і глибоких шахтах, підтримуючи повороти 90° у конфігурації 1,5D — ідеальний для складних мереж з частими змінами напрямку чи для глибоких каналізаційних колодязів. Який час роботи батареї та яку довжину труби охоплює один сеанс?
Вбудована батарея забезпечує приблизно 5 годин безперервної роботи. Зі стандартним кабелем 60 м повний сеанс комфортно охоплює ділянки туди-назад 30–50 м. Для масштабних проєктів кабель можна налаштувати до 300 м, а електрична котушка дозволяє автоматичне розгортання та повернення — зменшуючи фізичне зусилля оператора та прискорюючи інспекції на довгих ділянках. Які типи дефектів виявляє робот для інспекції трубопроводів цієї серії?
Панорамна камера 210° і освітлення 180.000 LUX дозволяють точну ідентифікацію тріщин, корозії, інфільтрацій, засмічень, відкладень, дефектних з'єднань, сторонніх предметів і структурних деформацій. Усі дані документуються автоматично з часовим маркуванням і метражем, включені у фінальний звіт інспекції. Чи потрібне спеціальне навчання для експлуатації робота для інспекції GTDR-200?
Не потрібне поглиблене технічне навчання. Інтерфейс 12-дюймового планшета інтуїтивний, з доступними функціями (захоплення фото, відео, регулювання світла, метраж), керованими одним пальцем. Команда Uzinex надає навчання при постачанні, щоб оператори були повністю здатні з першого дня використання. Чому купувати робота для інспекції трубопроводів в UZINEX?
• Безкоштовна передпродажна технічна консультація: ми аналізуємо ваше конкретне застосування разом і рекомендуємо оптимальну конфігурацію робота для інспекції трубопроводів — діаметр, довжину кабелю, аксесуари — без додаткової вартості та без комерційного тиску.
• Постачання, встановлення та навчання включені: ми не постачаємо лише обладнання — ми надаємо введення в експлуатацію та навчання операторів прямо на об'єкті клієнта, щоб система була робочою з першого дня.
• Розширена гарантія 60 місяців: кожен робот для інспекції трубопроводів, поставлений через UZINEX, отримує розширену гарантію 60 місяців і гарантовану технічну підтримку протягом 36 годин, включно з віддаленою допомогою для швидкої діагностики.
• Сумісність з румунськими стандартами звітності: звіти, згенеровані GTDR-200, сумісні з форматом, який використовують комунальні підприємства, підрядники інфраструктури та регуляторні органи в Румунії.
• Низькі довгострокові витрати на обслуговування: спрощена конструкція та наявність запчастин забезпечують загальну вартість володіння, конкурентну проти систем робота для інспекції трубопроводів преміальних європейських категорій.
GTDR-200 представляє сучасний стандарт у неруйнівній діагностиці підземної інфраструктури — високонадійний робот для інспекції трубопроводів, адаптований до реальних операційних вимог румунської комунальної, будівельної та технічно-інспекційної промисловості.
