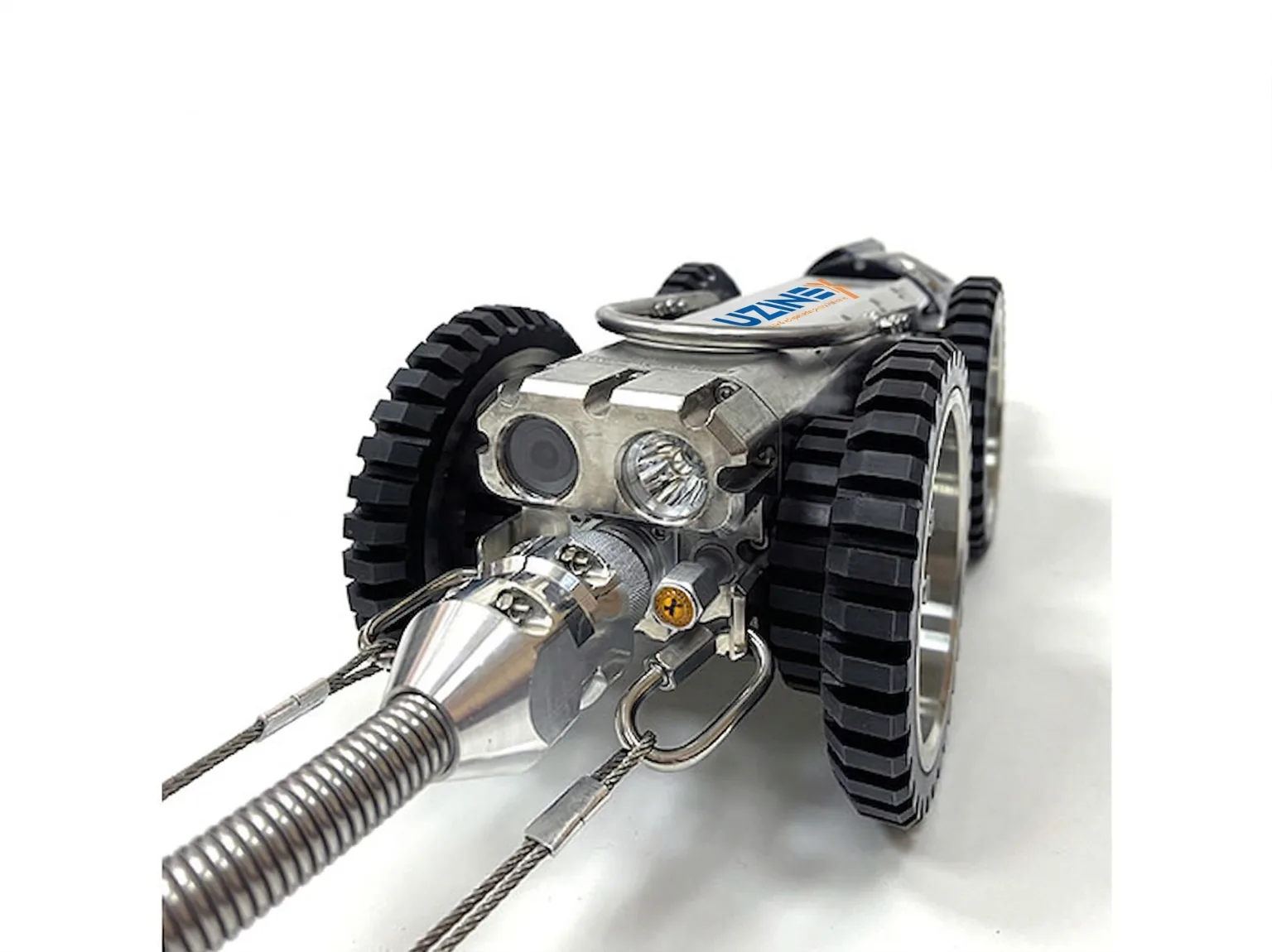

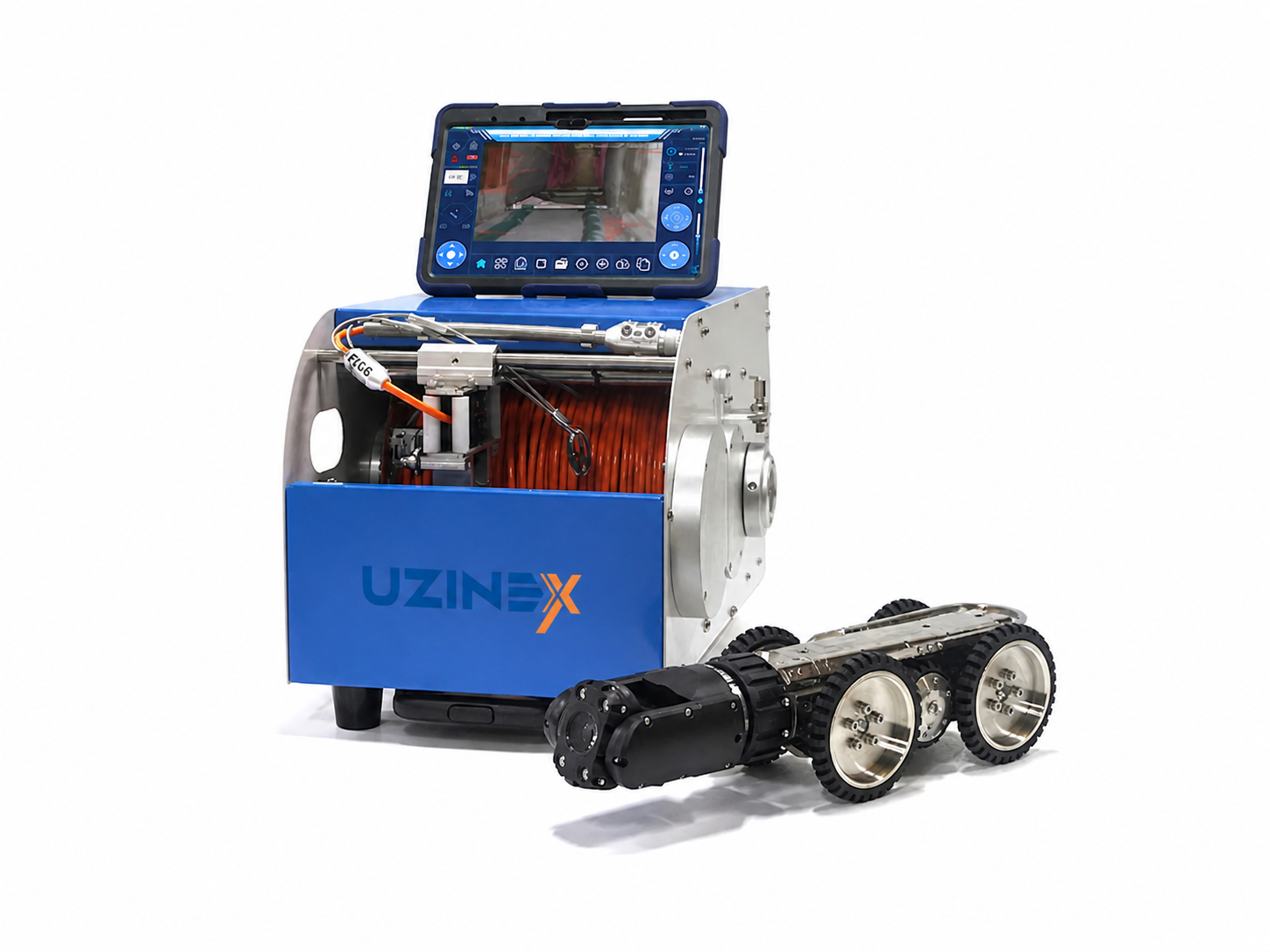

Краулерна система інспекції трубопроводів GT102B — референсне портативне рішення для відеоінспекції труб діаметром між 150 мм і 2.000 мм, з дальністю 150 м за один сеанс. Оснащена передньою PTZ-камерою з 10x оптичним зумом, безперервним обертанням на 360° і нахилом 220°, плюс незалежною задньою камерою, ця краулерна система інспекції трубопроводів передає живе подвійне зображення високої чіткості прямо на екран IPS 10,1 дюйма портативного контролера.
Мала вага блоку керування (6 кг) і портативна електрична котушка кабелю роблять GT102B краулерною системою інспекції трубопроводів, яку легко переміщувати між об'єктами, без складної логістики та без спеціальних транспортних засобів. Там, де інші системи вимагають оснащеного причепа, ця краулерна система інспекції трубопроводів транспортується в багажнику стандартного авто. Її часто обирають команди, що інспектують нафтохімічні мережі, газові труби, муніципальні системи та промислові технологічні труби — скрізь, де технічні стандарти вимагають HD-документації внутрішніх дефектів. Ключові переваги краулерної системи інспекції трубопроводів GT102B
• Передня PTZ-камера з 10x оптичним зумом і безкінечним обертанням на 360°: PTZ-голова дозволяє оптичне наближення на будь-який дефект без переміщення краулера, безперервне обертання без обмеження кута та нахил 220°, гарантуючи нуль сліпих кутів усередині труби.
• Одночасна подвійна камера передня + задня: на відміну від однокамерних систем, ця краулерна система інспекції трубопроводів знімає одночасно передньою PTZ-камерою та задньою камерою, з перемиканням з контролера однією кнопкою, без втрати метражу чи безперервності запису.
• Регульований макрофокус для деталей високої точності: технологія регульованого макрофокуса дозволяє чіткий огляд дуже дрібних поверхневих дефектів — мікротріщини, точки початкової корозії, дефекти зварних швів — незалежно від відстані до стінки труби.
• Анотація дефектів у реальному часі: оператор позначає й описує дефекти прямо на записі в реальному часі, з метражем, що автоматично відображається постійно на екрані — кожен дефект задокументований точно, локалізований до сантиметра, готовий до включення у звіт.
• Портативний контролер IPS 10,1 дюйма, 6 кг: екран IPS з повним кутом огляду та високою яскравістю дозволяє використання на відкритому повітрі, під прямим сонячним світлом, без сонцезахисного козирка. Вага 6 кг робить контролер транспортабельним однією рукою від одного колодязя до наступного.
• Кабель 150 м з портативною електричною котушкою: електрична котушка розгортає та повертає кабель автоматично, зменшуючи втому оператора на довгих сеансах. Довжина 150 м повністю охоплює середню ділянку вторинної муніципальної чи промислової мережі.
• Захист IP68 і стійкість до корозії: головка камери та корпус краулера герметизовані за IP68 та оброблені антикорозійно — стійкі до занурення у стічні води, вуглеводні, мул і агресивні хімічні середовища, специфічні для нафтохімічних і промислових каналізаційних застосувань.
• Зберігання до 1 ТБ і експорт HDMI: HD-відео, фото та звіти інспекції зберігаються на USB чи внутрішньо (розширювані до 1 ТБ) та експортуються через HDMI — повністю архівовані та готові до передачі клієнту одразу після сеансу.
Технічні характеристики — краулерна система інспекції трубопроводів GT102B
| Екран монітора | 10,1 дюйма IPS HD, повний кут огляду |
|---|---|
| Роздільність екрана | 1920 × 1080 пікселів Full HD |
| Пікселі камери | 2 мегапікселі (доступний варіант 4 МП) |
| Оптичний зум | 10x авто зум in/out |
| Обертання головки камери | 360° безперервно (безкінечне обертання) |
| Нахил головки камери | 220° flip |
| Підйом головки камери | Електричний (electrical lifting) |
| Задня камера | Так — подвійна камера передня + задня |
| Фокус | Регульований макро, регульована відстань |
| Освітлення | Передній + задній LED високої яскравості |
| Захист від води | IP68 антикорозійний |
| Сумісний діаметр труби | 150–2.000 мм (6"–78") |
| Стандартна довжина кабелю | 150 м (налаштовується) |
| Вага контролера | 6 кг |
| Котушка кабелю | Портативна електрична, авто/ручне намотування |
| Зберігання | USB / розширюване до 1 ТБ |
| Виходи даних | HDMI, звіти інспекції, локалізація дефектів |
| Спеціальні функції | Скидання об'єктива, обнулення метражу, анотація в реальному часі, 512 Гц |
| Мови інтерфейсу | Англійська, іспанська, російська, французька |
Застосування — де використовується краулерна система інспекції трубопроводів GT102B
Краулерна система інспекції трубопроводів серії GT102B — стандартний вибір команд обслуговування в нафтохімічній, енергетичній і газорозподільчій промисловості. Сумісність з діаметрами від 150 мм до 2.000 мм повністю охоплює технологічні труби, розподільчі з'єднання, промислові каналізаційні колони та вторинні муніципальні колектори — без потреби в додатковому обладнанні для різних сегментів діаметрів.
У муніципальній водопровідній і каналізаційній інфраструктурі краулерна система інспекції трубопроводів GT102B використовується для передприймальних інспекцій новореабілітованих ділянок, для періодичних аудитів, необхідних за експлуатаційними нормами, і для передреабілітаційних оцінок, необхідних для документації фінансування ЄС. Подвійна передня/задня камера й анотація в реальному часі дозволяють повну ідентифікацію та документування тріщин, інфільтрацій, деформацій і засмічень без повторення сеансу. Дослідіть повний асортимент промислового обладнання Uzinex для додаткових рішень діагностики мереж.
Сектори цивільного будівництва, HVAC-установок, розділення повітря та великих промислових контейнерів використовують краулерні системи інспекції трубопроводів для внутрішніх технічних інспекцій важкодоступних просторів, відповідно до міжнародних стандартів неруйнівної відеоінспекції труб. Портативність GT102B робить її оптимальною для роботи в зонах без доступу транспорту чи з обмеженою опорною інфраструктурою. Як це працює — робочий процес із GT102B
• Підготовка та введення в трубу: краулер вводиться через колодязь чи доступний кінець ділянок. Портативний контролер 6 кг розміщується на краю колодязя чи на імпровізованій підставці, не вимагаючи причепа чи опорного транспорту.
• Живе керування з екрана IPS 10,1 дюйма: оператор спостерігає одночасне переднє/заднє зображення в реальному часі. Перемикання між передньою PTZ-камерою та задньою камерою виконується однією кнопкою, без зупинки руху чи втрати метражу.
• Зум і точне документування дефектів: при виявленні дефекту активується 10x оптичний зум для оптимального наближення, регулюється макрофокус для максимальної чіткості, а анотація в реальному часі автоматично позначає локацію та тип дефекту на записі.
• Автоматичне повернення кабелю: портативна електрична котушка повертає 150 м кабелю автоматично чи вручну, залежно від вподобання оператора, усуваючи зусилля ручного намотування та зменшуючи ризик пошкодження кабелю від неконтрольованого натягу.
• Генерація та експорт звіту: наприкінці сеансу повний звіт інспекції — з HD-відео, позначеними фото, локалізацією дефектів і метражем — експортується через HDMI чи зберігається на USB, готовий до передачі клієнту чи архівування в системі управління мережею.
Часті запитання про краулерну систему інспекції трубопроводів GT102B
Які діаметри труб охоплює краулерна система інспекції трубопроводів GT102B?
GT102B сумісна з трубами діаметром від 150 мм до 2.000 мм (6"–78"). Цей діапазон охоплює вторинні розподільчі мережі, муніципальні колектори середнього діаметра, промислові технологічні труби та великі контейнери — без зміни базового обладнання чи потреби в додаткових аксесуарах для різних діапазонів діаметрів. Чим GT102B відрізняється від GT108 і GTDR-200?
GT102B — портативна краулерна система інспекції трубопроводів в асортименті Jiutai — контролер 6 кг, дальність 150 м, діаметр 150–2.000 мм. GT108 — важкий муніципальний варіант (кабель 300 м, 200–3.500 мм, котушка 40 кг). GTDR-200 — рішення для вертикальної та горизонтальної інспекції труб від 100 мм, з панорамною камерою 210°. Вибір залежить від домінантного діаметра та опорної інфраструктури, доступної на об'єкті. Якої довжини кабель і чи можна його подовжити?
Стандартна довжина кабелю — 150 м, достатня для середньої ділянки вторинної чи промислової мережі. За замовленням довжину можна налаштувати відповідно до специфікацій проєкту. Кабель розгортається та повертається портативною електричною котушкою, без додаткового фізичного зусилля оператора. Які звіти генерує ця краулерна система інспекції трубопроводів?
Система генерує професійні звіти інспекції з часовим маркуванням, безперервним метражем, локалізацією дефектів, анотованих у реальному часі, і пов'язаними HD фото/відео захопленнями. Експорт виконується через HDMI чи на USB — формат, сумісний зі стандартними вимогами публічних клієнтів, операторів ANAR і підрядників, що працюють з фінансуванням ЄС. Чи потрібне спеціальне навчання для експлуатації системи GT102B?
Інтерфейс портативного контролера інтуїтивний, з основними функціями — зум, перемикання камер, анотація, запис — доступними прямо з інтегрованої клавіатури. Не потрібне поглиблене технічне навчання. Команда UZINEX надає навчання операторів при постачанні, щоб краулерна система інспекції трубопроводів була функціональною з першого дня використання в полі. Чому купувати краулерну систему інспекції трубопроводів GT102B в UZINEX?
• Безкоштовна передпродажна технічна консультація: ми аналізуємо разом мережу, домінантні діаметри, довжини ділянок і вимоги до звітності та рекомендуємо оптимальну конфігурацію краулерної системи інспекції трубопроводів — довжину кабелю, пікселі камери, опції зберігання — без надмірної специфікації та без прихованих витрат.
• Постачання, тестування та навчання операторів включені: кожне постачання включає введення в експлуатацію на об'єкті клієнта та повне навчання команди операторів, щоб GT102B була готова до першої місії інспекції в той самий день.
• Розширена гарантія 60 місяців і технічна підтримка протягом 36 годин: кожна краулерна система інспекції трубопроводів, поставлена через UZINEX, отримує гарантію 60 місяців і гарантований час технічного реагування протягом 36 годин, включно з віддаленою діагностикою та швидкою поставкою запчастин.
• Склад витратних матеріалів і запчастин: кабелі, головки камер, змінні колеса та суттєві електронні компоненти доступні з власного складу, усуваючи довгий час очікування на імпорт і забезпечуючи безперервність програм інспекції.
• Звіти, сумісні з румунськими стандартами: документи, згенеровані системою GT102B, відповідають форматам, необхідним операторам інфраструктури, бенефіціарам PNRR/ЄС і регуляторним органам водопостачання та каналізації в Румунії.
Краулерна система інспекції трубопроводів GT102B — повне портативне рішення для команд, яким потрібні подвійні HD-зображення, 10x оптичний зум і точне документування дефектів на трубах між 150 мм і 2.000 мм, будь-де в полі, без залежності від опорної інфраструктури.
