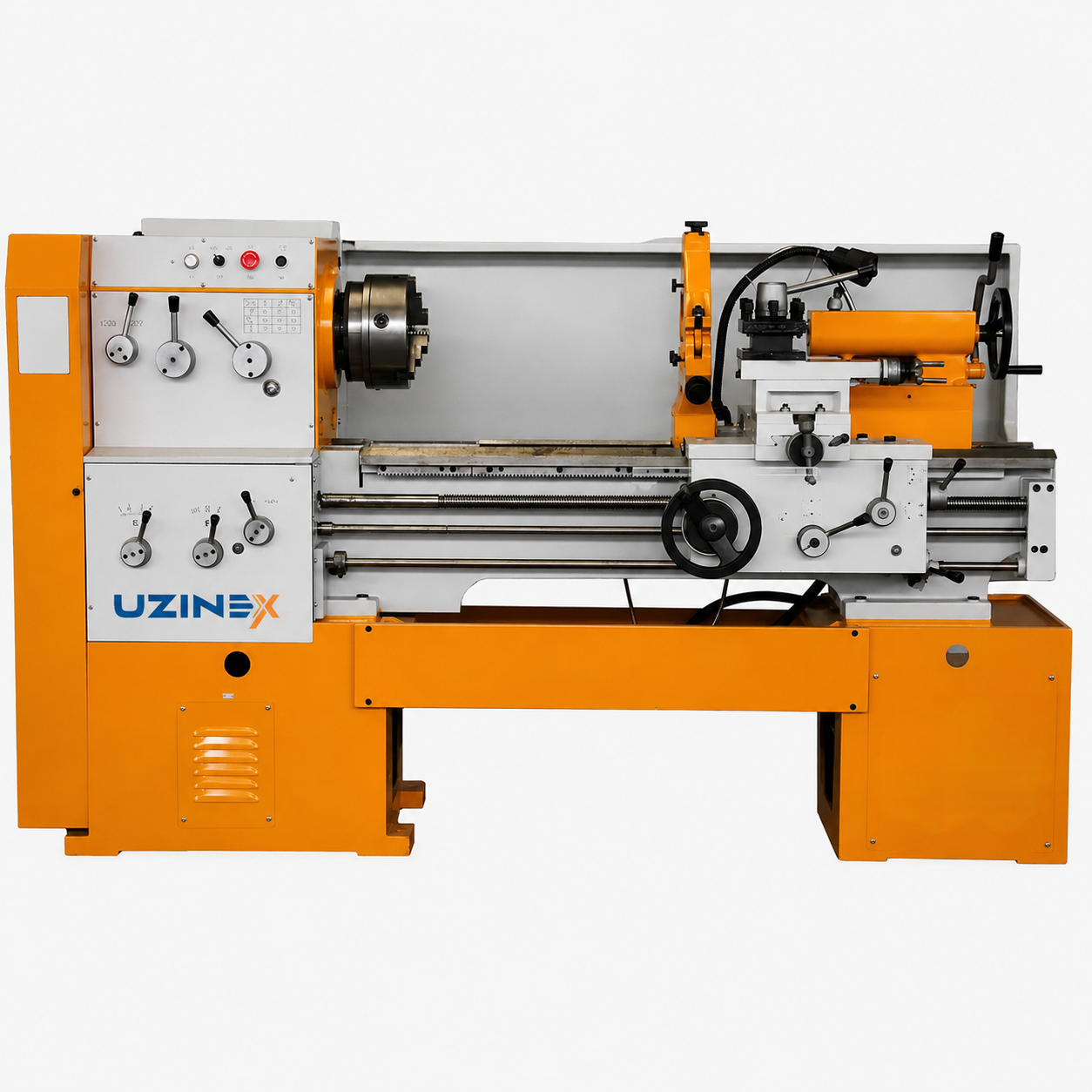

Універсальний токарний верстат з бабкою

Універсальний токарний верстат з бабкою — це загального призначення механічний токарний верстат для механообробних майстерень, відділів промислового обслуговування та технічних шкіл, яким потрібне міцне, універсальне, просте в керуванні обладнання для зовнішнього та внутрішнього точіння, конусного точіння, нарізання метричної, дюймової та модульної різьби, розточування та відрізання. Універсальний токарний верстат з бабкою має висоту центрів 500 мм над станиною і 330 мм над поперечним супортом, головний двигун 5,5 кВт, 9 механічних ступенів швидкості між 40 і 1400 об/хв і систему нарізання різьби з 64 типами — охоплюючи метричну, дюймову та модульну різьбу в стандартній конфігурації.

Універсальний токарний верстат з бабкою доступний у 5 робочих довжинах — 750, 1000, 1500, 2000 і 3000 мм відстані між центрами — і стандартно оснащений напрямною станини, загартованою високочастотним індукційним гартуванням і прецизійно шліфованою, корпусом головного шпинделя з фінішною шліфовкою для низького шуму та плавного ходу, а також електромагнітним гальмом для безпечної швидкої зупинки. Транспортування, монтаж і введення в експлуатацію включені. Гарантія 60 місяців. Технічні характеристики — універсальний токарний верстат з бабкою

Подачі

Система нарізання різьби — 64 типи

Універсальний токарний верстат з бабкою конфігурується на етапі комерційної пропозиції — відстань між центрами та отвір шпинделя обираються відповідно до діапазону оброблюваних деталей. Доступна безкоштовна технічна консультація. Переваги універсального токарного верстата з бабкою

• Напрямна станини, загартована високочастотним індукційним гартуванням і шліфована — довговічність і точність у довгостроковій перспективі — універсальний токарний верстат з бабкою має напрямну станини, термооброблену високочастотним індукційним гартуванням, процесом, що загартовує напрямну поверхню на контрольовану глибину без деформації станини. Після термообробки напрямна універсального токарного верстата з бабкою прецизійно шліфується, досягаючи оптимальної площинності та якості поверхні для руху супорта. Ця конструкція значно подовжує термін служби напрямних і зберігає точність універсального токарного верстата з бабкою після тисяч годин роботи, на відміну від необроблених чи поверхнево загартованих напрямних.

• Корпус шпинделя з фінішною шліфовкою — тиха, точна робота — корпус головного шпинделя універсального токарного верстата з бабкою фінішно шліфується до жорстких допусків, забезпечуючи співвісність підшипників і мінімізуючи вібрацію на швидкості. Низький рівень шуму універсального токарного верстата з бабкою має значення в майстернях з кількома верстатами, що працюють одночасно, і в технічних навчальних закладах, де оператор має чути будь-які звукові попереджувальні сигнали верстата.

• 9 механічних ступенів швидкості 40–1400 об/хв — адаптується до різноманітних матеріалів і операцій — зі своїми 9 ступенями швидкості універсальний токарний верстат з бабкою охоплює весь діапазон щоденних токарних операцій: ступінь 40 об/хв для ручного нарізання різьби та чорнової обробки чавуну, середні ступені для точіння конструкційних і легованих сталей, і ступінь 1400 об/хв для фінішної обробки алюмінію, бронзи та кольорових сплавів. Механічний вибір швидкості на універсальному токарному верстаті з бабкою прямий і швидкий — один важіль, одне положення — без цифрових таблиць налаштування чи параметрів контролера.

• 64 типи різьби — метрична, дюймова та модульна в стандартній конфігурації — універсальний токарний верстат з бабкою має 19 метричних різьб (0,25–14 мм), 28 дюймових різьб (2–40 TPI) і 17 модульних різьб (0,25–3,5 MP), загалом 64 механічно вибираних типи. Це тримовне покриття стандартів різьби робить універсальний токарний верстат з бабкою правильним обладнанням для майстерень, що виготовляють запчастини для установок різних стандартів — заводи з імпортним дюймовим обладнанням, залізничні відділи обслуговування з тонкими метричними різьбами та майстерні, що виготовляють зубчасті колеса з модульними різьбами.

• Електромагнітне гальмо — точна зупинка та безпека оператора — універсальний токарний верстат з бабкою має інтегроване електромагнітне гальмо, що зупиняє шпиндель за частку секунди при відпусканні педалі чи команді аварійної зупинки. Електромагнітне гальмо універсального токарного верстата з бабкою усуває ризик того, що шпиндель продовжуватиме обертатися за інерцією після зупинки двигуна — критичний параметр безпеки під час ручного нарізання різьби, фінішної обробки з тонкою подачею та роботи з незбалансованими деталями в патроні.

• Стандартний отвір шпинделя 52 мм, опційно 80 мм — універсальний токарний верстат з бабкою обробляє прутковий матеріал з осьовим проходом до Ø52 мм стандартно, охоплюючи типові розміри сталевих та алюмінієвих прутків, що використовуються для виготовлення втулок, гайок, фітингів і валів малого-середнього діаметра. Опція отвору 80 мм універсального токарного верстата з бабкою рекомендується для майстерень, що часто обробляють прутки чи труби більшого діаметра, усуваючи потребу кріпити в патроні та виконувати додаткові операції позиціонування.

• 5 варіантів відстані між центрами — від 750 до 3000 мм — універсальний токарний верстат з бабкою доступний з відстанню між центрами 750, 1000, 1500, 2000 чи 3000 мм, дозволяючи обрати точну конфігурацію під діапазон деталей майстерні. Варіант 750 мм універсального токарного верстата з бабкою рекомендується для малих майстерень з короткими деталями, варіанти 1500–2000 мм для майстерень загального призначення, а варіант 3000 мм для об'єктів, що обробляють довгі вали, штоки поршнів та інші довгі деталі.

• Двигун 5,5 кВт з інтегрованим насосом ЗОР 0,09 кВт — універсальний токарний верстат з бабкою має головний двигун 5,5 кВт, розрахований на забезпечення крутного моменту, потрібного для чорнової обробки на низьких швидкостях і фінішної обробки на високих швидкостях на поширених металевих матеріалах. Інтегрований насос ЗОР 0,09 кВт універсального токарного верстата з бабкою циркулює охолоджувальну рідину до зони різання, подовжуючи термін служби інструмента під час безперервного точіння та покращуючи якість поверхні на матеріалах, схильних до налипання на різальну кромку.

Застосування — універсальний токарний верстат з бабкою

Механообробні майстерні загального призначення використовують універсальний токарний верстат з бабкою для щоденного зовнішнього та внутрішнього точіння — втулки, вали, фланці, гайки, запчастини для обладнання та фітинги всіх видів. 9 ступенів швидкості та тонкі подачі універсального токарного верстата з бабкою дозволяють налаштувати параметри різання для будь-якого металевого матеріалу, від чавуну до легованих сталей та алюмінієвих сплавів.

Відділи обслуговування та ремонту на заводах, електростанціях, насосних станціях і промислових об'єктах використовують універсальний токарний верстат з бабкою для перепрофілювання та відновлення зношених деталей, виготовлення запчастин на місці та адаптації імпортних компонентів, виготовлених за різними технічними стандартами. Повна система нарізання метричної, дюймової та модульної різьби універсального токарного верстата з бабкою суттєва в цих застосуваннях, де деталі для заміни можуть походити з установок зі змішаними технічними стандартами.

Технічні школи та центри професійного навчання з механообробки обирають універсальний токарний верстат з бабкою за його операційну доступність — пряме механічне керування, без складних цифрових інтерфейсів, дозволяє учням зрозуміти принципи точіння через пряму взаємодію з верстатом, без бар'єра системи ЧПК. Електромагнітне гальмо універсального токарного верстата з бабкою додає важливий рівень безпеки в освітньому контексті. Універсальний токарний верстат з бабкою у лінійці токарних верстатів UZINEX

Універсальний токарний верстат з бабкою — це перший рівень лінійки токарних верстатів UZINEX — обладнання початкового рівня для майстерні, якій потрібна механічна токарна потужність без складності та вартості системи ЧПК.

Коли обсяг виробництва та вимоги до точності виправдовують автоматизацію, токарний верстат з ЧПК для точіння металу додає числове керування, точність ±0,015 мм і серійну повторюваність при діаметрі обробки до 800 мм. Для деталей діаметром 800–1640 мм і довжиною до 12 м токарний верстат важкого класу для масивних деталей із двигуном 22 кВт є відповідним обладнанням. Універсальний токарний верстат з бабкою залишається правильним вибором для універсальної майстерні, що працює з широким діапазоном малих і середніх деталей і цінує операційну простоту та механічну надійність. Часті запитання про універсальний токарний верстат з бабкою

Яка відстань між центрами рекомендується для універсального токарного верстата з бабкою?

Рекомендована довжина для універсального токарного верстата з бабкою залежить від найдовшої деталі, що наразі виробляється, з запасом 15–20% для кріплення та зазору задньої бабки. Варіант 1000 мм найчастіше обирають для майстерень загального призначення, варіант 750 мм для малих майстерень з короткими деталями, а варіанти 1500–3000 мм для об'єктів, що обробляють довгі вали та штоки. UZINEX рекомендує оптимальну довжину на етапі комерційної пропозиції. Чи може універсальний токарний верстат з бабкою нарізати дюймову різьбу?

Так. Універсальний токарний верстат з бабкою має 28 типів дюймової різьби (2–40 TPI), що вибираються механічно, без спеціальних змінних шестерень. Ця здатність робить його придатним для майстерень, що виготовляють запчастини для обладнання, виготовленого за британськими чи американськими стандартами, поширеного в нафтовому, гірничодобувному секторах та в імпортних машинах. Чи є універсальний токарний верстат з бабкою прийнятним для фінансування ЄС?

Так. UZINEX є членом Enterprise Europe Network і постачає обладнання для проєктів, що фінансуються ЄС — цифровізація PNRR, Регіональна програма, Програма справедливого переходу. Універсальний токарний верстат з бабкою можна включити в SEAP/SICAP. Варіанти лізингу та кредиту доступні на сторінці кредитів і лізингу UZINEX. Яка різниця між універсальним токарним верстатом з бабкою і токарним верстатом з ЧПК?

Універсальний токарний верстат з бабкою керується напряму та механічно оператором через важелі та маховики — кожен рух інструмента виконується вручну чи механічною подачею, обраною оператором. Токарний верстат з ЧПК виконує програму обробки автоматично, щойно оператор завантажить її в контролер. Універсальний токарний верстат з бабкою доступніший як початкова інвестиція та простіший у керуванні для одиничних деталей і дуже малих партій, тоді як токарний верстат з ЧПК — це вибір для більших партій однакової деталі зі строгими вимогами до повторюваності. Чому UZINEX для універсального токарного верстата з бабкою

Універсальний токарний верстат з бабкою — це обладнання з довгим терміном служби — його міцна механічна конструкція, термообробка напрямної станини та електромагнітне гальмо роблять його придатним для інтенсивного тривалого використання.

• Конфігурація відстані між центрами включена — на етапі комерційної пропозиції UZINEX рекомендує оптимальний варіант станини універсального токарного верстата з бабкою для зазначеного діапазону деталей.

• Транспортування, монтаж і введення в експлуатацію включені — монтаж на вашому об'єкті, функціональна перевірка та повне навчання операторів.

• Гарантія 60 місяців — розширене покриття для безперервного виробництва.

• Запчастини на складі — витратні матеріали та компоненти доступні швидко, без тривалих простоїв універсального токарного верстата з бабкою.

• Національна технічна підтримка 24–48 годин — техніки з покриттям по всій країні.

• Прийнятний для фінансування ЄС — повна технічна документація для PNRR, POR та інших активних програм.

• Опція отвору 80 мм — універсальний токарний верстат з бабкою доступний з розширеним отвором для прутків більшого діаметра, обирається на етапі комерційної пропозиції.

Універсальний токарний верстат з бабкою UZINEX — висота центрів 500 мм / 330 мм, відстань між центрами 750–3000 мм (5 варіантів), двигун 5,5 кВт, 9 ступенів 40–1400 об/хв, поздовжні подачі 0,0832–4,6569 мм/об і поперечні подачі 0,048–2,688 мм/об, 64 різьби (19 метричних + 28 дюймових + 17 модульних), напрямна станини, загартована ВЧ і шліфована, шліфований корпус шпинделя, електромагнітне гальмо, насос ЗОР 0,09 кВт, отвір 52 мм (опційно 80 мм), конус MT6 (опційно 1:20), гарантія 60 місяців, транспортування та введення в експлуатацію включені по всій Румунії.
