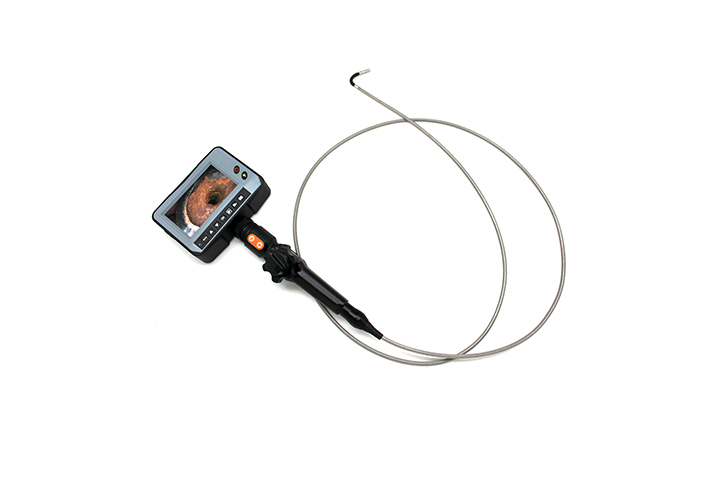

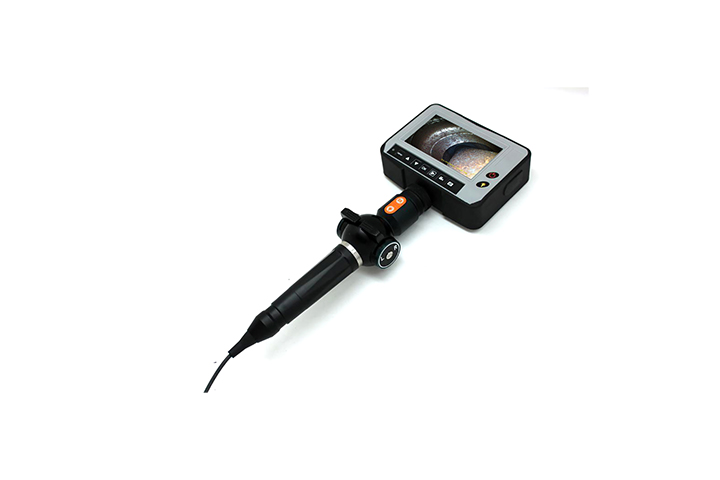

Відеоскоп 4 напрямки для інспекції GT120B — прецизійний NDT-інструмент з активним шарніром у 4 площинах (4-way) для неруйнівної інспекції труб, двигунів і складних промислових компонентів з діаметрами 4–200мм. З п'ятьма доступними діаметрами зонда (2мм / 2.8мм / 3.9мм / 6мм / 8мм), кабелем з 5 шарів антиабразивного вольфрамового дроту й інтеграцією чотирьох технологій — оптики, прецизійної механіки, електроніки й зображення — цей відеоскоп 4 напрямки для інспекції навігує через найскладніші внутрішні геометрії прецизійних промислових компонентів, куди шарніри 2-way не можуть дістатися.
Шарнір 4-way цього відеоскопа 4 напрямки для інспекції — абсолютний диференціатор від усіх інших систем у лінійці Jiutai від Uzinex — керує зондом одночасно вгору, вниз, вліво й вправо, дозволяючи навігацію через S-подібні вигини, розгалуження й зміни напрямку на двох перпендикулярних площинах труб і внутрішніх каналів компонентів. Зонд 2мм отримує доступ до отворів з діаметрами під 3мм — інжекційні капіляри, контури мащення підшипників і охолоджувальні проходи лопатей турбін, недоступні для будь-якої іншої системи в лінійці Jiutai. Ключові переваги відеоскопа 4 напрямки для інспекції GT120B
• Шарнір 4-way — навігація на всіх площинах, унікальна в лінійці: GT120B — єдиний відеоскоп 4 напрямки для інспекції в лінійці Jiutai, доступній в Uzinex. Шарнір у 4 площинах дозволяє орієнтувати зонд вгору, вниз, вліво й вправо з рукоятки керування — суттєво для інспекції компонентів із внутрішніми геометріями в кількох площинах, як-от картери двигунів, корпуси насосів і складні ливарні структури, де вигини слідують один за одним на перпендикулярних осях.
• Зонд 2мм — найтонший у всій лінійці Jiutai Uzinex: Діаметр зонда 2мм GT120B дозволяє доступ до отворів з діаметром під 3мм — тонших за зонд 2.8мм GT160. Інжекційні капіляри паливних форсунок, контури мащення прецизійних підшипників і калібрувальні отвори вимірювальних приладів стають придатними для візуальної інспекції без розбирання.
• 5 діаметрів зонда: 2 / 2.8 / 3.9 / 6 / 8мм: Набір з п'яти зондів GT120B — з одним діаметром більше за чотири GT160 — повністю покриває діапазон від 4мм до 200мм однією платформою. Кожен зонд доступний у передній і боковій версії, надаючи осьовий і радіальний перегляд будь-якої оглянутої внутрішньої зони.
• Інтеграція 4 технологій: оптика + прецизійна механіка + електроніка + зображення: GT120B інтегрує чотири різні технічні сфери в єдину портативну систему: оптику з HD-сенсором, прецизійну механіку шарніра 4-way, електроніку керування й обробки зображення й зображення з живою передачею. Ця інтеграція явно цитується Jiutai як відмінна технологічна цінність над системами з єдиною домінантною технологією.
• Водонепроникна клавіатура — робота у вологих середовищах: Водонепроникна клавіатура GT120B дозволяє роботу в середовищах з високою вологістю, конденсацією й бризками — ангари обслуговування літаків, майстерні морського ремонту й вологі випробувальні лабораторії — без захисту блоку керування чи обмеження його доступу до функцій запису й редагування.
• 5-шаровий вольфрамовий кабель — максимальна стійкість до кручення й абразії: Структура кабелю з 5 перехресних шарів вольфрамового дроту забезпечує стійкість до повторюваного кручення шарніра 4-way й до абразії твердих внутрішніх поверхонь ливарних і ковальських компонентів. Вольфрам гарантує термін служби зонда в інтенсивному використанні промислового виробництва.
• Інтегрований WiFi + HDMI — повне з'єднання для співпраці: WiFi-передача дозволяє поділитися живим зображенням з другим спеціалістом віддалено для колаборативної діагностики в реальному часі. HDMI дозволяє проєкцію зображення на зовнішній монітор для групового аналізу чи навчальних сесій NDT — обидві функції присутні на GT120B, як і на GT160.
• Знімний літієвий акумулятор — необмежені сесії із запасними акумуляторами: Літієвий акумулятор від'єднується й замінюється миттєво без вимушеного вимкнення — безперервні сесії інспекції в промисловому виробництві не переривані циклами підзарядки. Ефективна автономність обмежена лише кількістю доступних запасних акумуляторів.
Технічні характеристики — відеоскоп 4 напрямки для інспекції GT120B
| Екран | TFT LCD кольоровий, 4,3 дюйма чи 5,7 дюйма (на вибір) |
|---|---|
| Пікселі сенсора | 1 мегапіксель HD |
| Шарнір зонда | 4 напрямки (4-way): вгору / вниз / вліво / вправо |
| Доступні діаметри зонда | 5 розмірів: 2мм / 2,8мм / 3,9мм / 6мм / 8мм |
| Передній зонд | Доступний (2–8мм) |
| Боковий зонд | Доступний (2–8мм) |
| Структура зонда | 5 шарів перехресного вольфрамового дроту, антиабразивна |
| Довжина зонда | 1,5–10 м (налаштовувана) |
| Діаметр інспекції | 4–200 мм |
| Освітлення | 50.000 LUX, регульоване |
| Клавіатура | Водонепроникна клавіатура |
| Захист від води | IP67 водонепроникний |
| Зберігання | Карта пам'яті (макс. 32 ГБ) |
| З'єднання | Інтегрований WiFi + HDMI |
| Акумулятор | Перезаряджуваний літієвий, знімний |
| Робоча рукоятка | Висока чутливість |
| Запис | Відео + фото в реальному часі |
| Кастомізація | Логотип OEM/ODM доступний |
Застосування — де використовується відеоскоп 4 напрямки для інспекції GT120B
Відеоскоп 4 напрямки для інспекції серії GT120B — це переважний інструмент аерокосмічних інженерів обслуговування, що інспектують лопаті повітряних турбін, охолоджувальні канали реактивних двигунів і конструкційні елементи корпусу літака через стандартні отвори доступу — без розбирання. Шарнір 4-way дозволяє навігувати зонд через канали з вигинами на двох перпендикулярних площинах, специфічними для внутрішньої геометрії авіаційних двигунів, де зонд 2-way заклинюється чи видає неповне зображення кривої стінки.
В автомобільній галузі й у виробництві гідроелектричних і вітрових турбін цей відеоскоп 4 напрямки для інспекції використовується для інспекції картерів, блоків двигунів, гідравлічних труб і трансмісійних компонентів без демонтажу вузла. Зонд 2мм отримує доступ до інжекційних отворів і контурів мащення прецизійних підшипників з діаметрами під 3мм — недоступних для будь-якої іншої системи в лінійці Jiutai від Uzinex. Ознайомтеся з повним асортиментом промислового обладнання Uzinex для повних рішень NDT будь-якого типу промислового компонента.
Відділи якості в нафтохімічній, фармацевтичній, харчовій і прецизійній ливарній галузях використовують системи, як-от відеоскоп 4 напрямки для інспекції GT120B, для аудитів конструкційної цілісності критичних компонентів, інспекції зварних швів усередині посудин під тиском і перевірки внутрішніх поверхонь інжекційних форм, згідно з міжнародними стандартами неруйнівної інспекції. Водонепроникна клавіатура дозволяє повне документування навіть у вологих чи схильних до конденсації робочих середовищах. Відеоскоп 4 напрямки для інспекції GT120B проти GT160 — 4-Way проти 2-Way
Обидві системи — промислові відеоскопи з гнучким шарнірним зондом, 5-шаровим вольфрамовим кабелем і WiFi/HDMI. Вирішальна відмінність для вибору моделі — тип шарніра й мінімальний діаметр зонда:
• Шарнір: GT120B — 4 напрямки (вгору/вниз/вліво/вправо) | GT160 — 2 напрямки (вгору/вниз)
• Мінімальний діаметр зонда: GT120B — 2мм | GT160 — 2.8мм
• Кількість зондів: GT120B — 5 розмірів | GT160 — 4 розміри
• Екран: GT120B — 4.3 чи 5.7 дюйма | GT160 — 3.5 чи 5.7 дюйма
• Освітлення: GT120B — 50 000 LUX постійне | GT160 — 20 000–100 000 LUX регульоване
• Оптимальне застосування: GT120B для внутрішніх геометрій з вигинами на двох перпендикулярних площинах | GT160 для труб з вигинами на одній площині й змінним освітленням
Часті запитання про відеоскоп 4 напрямки для інспекції GT120B
Що означає шарнір 4-way і чому він має значення проти 2-way?
Шарнір 2-way керує зондом на одній площині — згинаючи його вперед/назад чи вліво/вправо, але не одночасно на обох осях. Шарнір 4-way цього відеоскопа 4 напрямки для інспекції керує зондом на обох перпендикулярних осях одночасно — вгору, вниз, вліво й вправо незалежно чи комбіновано. Це робить GT120B відеоскопом 4 напрямки для інспекції, здатним до точної орієнтації під будь-яким кутом у будь-якому тривимірному вигині, без фізичного обертання блоку чи перепозиціонування оглянутого компонента. Який мінімальний діаметр каналу може інспектувати GT120B?
Із зондом 2мм GT120B інспектує канали з діаметрами від 4мм. Зонд 2мм — найтонший у всій лінійці Jiutai від Uzinex і дозволяє доступ до інжекційних капілярів, розподільчих отворів мастильних рідин і калібрувальних проходів з діаметрами під 3мм у прецизійних промислових і аерокосмічних компонентах. Як обрати між 4 зондами й 5 зондами проти GT160?
GT120B додає зонд 2мм до набору з чотирьох GT160 (що починається з 2.8мм). Якщо ваші інспекції не включають канали під 3мм у діаметрі, обидві системи еквівалентні щодо покритого діапазону діаметрів. Якщо ви працюєте з аерокосмічними компонентами, паливними форсунками чи прецизійними приладами з отворами під 3мм, GT120B — єдиний вибір у лінійці. Чи додає водонепроникна клавіатура щось над стандартною клавіатурою GT160?
Водонепроникна клавіатура GT120B дозволяє повне використання функцій запису, редагування й навігації в середовищах з високою вологістю, активною конденсацією й випадковими водяними струменями — без захисту блоку чи носіння спеціальних рукавиць. GT160 має стандартну клавіатуру, що потребує сухих рук і захисту у вологих середовищах. Для обслуговування на борту суден, у ремонтних майстернях з водяним охолодженням чи в схильних до конденсації середовищах харчової галузі водонепроникна клавіатура GT120B — пряма операційна перевага. Довжина зонда 1.5–10м — як обрати правильну довжину?
Мінімальна довжина 1.5м покриває інспекції компонентів двигуна, доступних через отвори свічок запалювання чи інспекційні отвори блоку; 5м досягає глибоких вигинів картерів трансмісії й посудин під тиском; 10м — максимальна довжина для службових труб промислових установок. Довжина конфігурується на замовлення залежно від максимальної глибини інспекції, потрібної вашими специфічними застосуваннями. Чому купити відеоскоп 4 напрямки для інспекції GT120B від UZINEX?
• Безкоштовна консультація для вибору моделі й конфігурації зондів: Команда UZINEX аналізує внутрішні геометрії оглянутих компонентів, мінімальні діаметри проходів і тип вигинів і рекомендує GT120B (шарнір 4-way, зонд 2мм) чи GT160 (шарнір 2-way, зонд 2.8мм) залежно від геометричної складності вашого застосування.

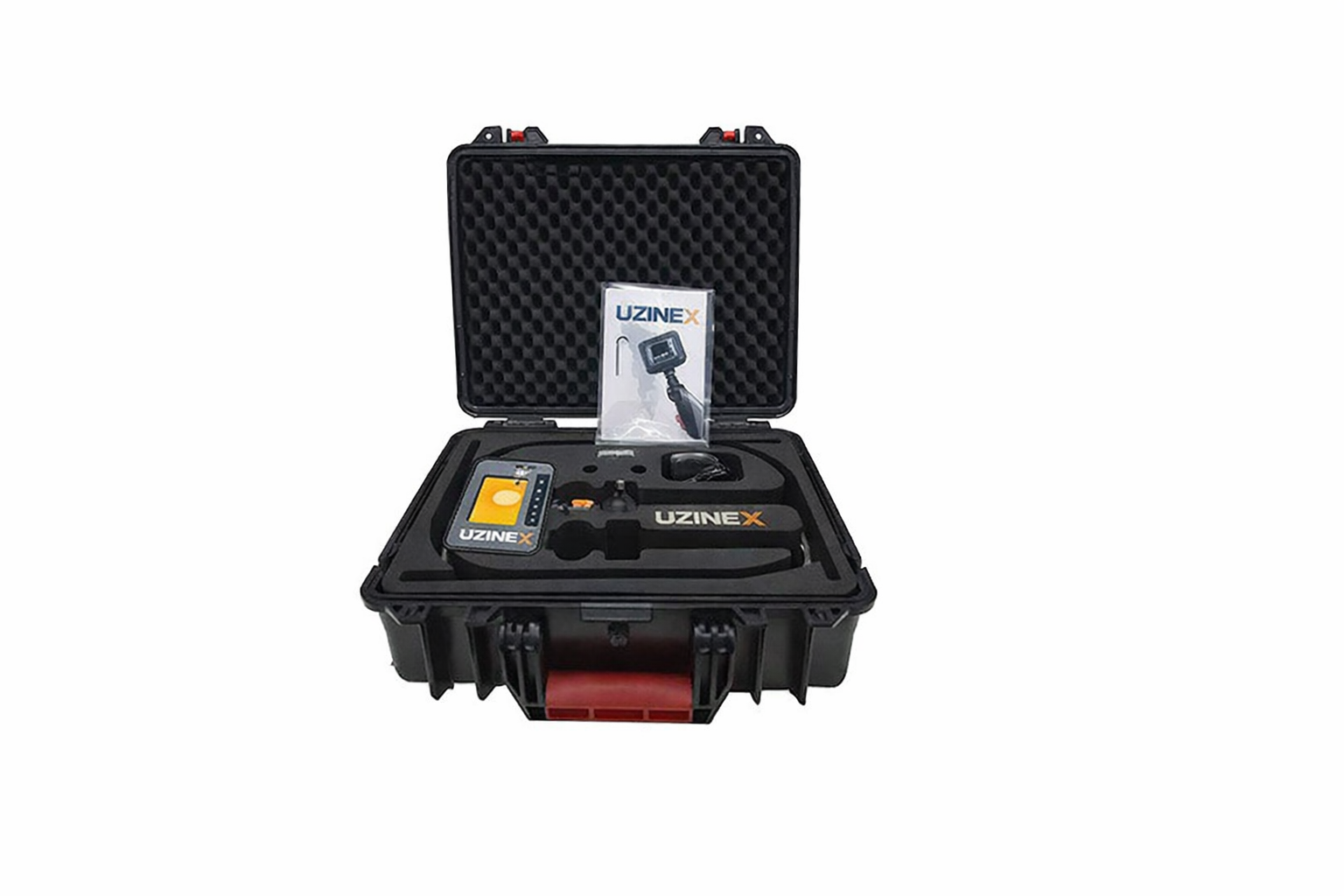

• Повна доставка з набором зондів і запасним акумулятором: Цей відеоскоп 4 напрямки для інспекції GT120B доставляється з усіма п'ятьма обраними зондами, захисним корпусом, знімним літієвим акумулятором, картою пам'яті й кабелем HDMI — повністю оснащений для першої сесії інспекції без додаткових покупок.
• Розширена гарантія 60 місяців і технічна підтримка менше 36 годин: Кожен відеоскоп 4 напрямки для інспекції, доставлений через UZINEX, користується гарантією 60 місяців і гарантованим часом відгуку менше 36 годин, з пріоритетною доставкою зондів і компонентів шарніра з власного складу.
• Рішення, доповнювальне до бороскопів і штанг у лінійці: GT120B доповнює екосистему інспекції Uzinex для сегмента прецизійних компонентів з геометріями 4-way і діаметрами 4–200мм, де краулери, штанги з довгим кабелем і телескопічні перископи не є придатними інструментами за дизайном.
• Опції OEM/ODM для NDT-лабораторій і технічних відділів: GT120B можна сконфігурувати з логотипом вашої організації — ідеально для акредитованих NDT-лабораторій, відділів якості аерокосмічних компаній і дослідних установ, що інтегрують відеоскоп у стандартизований документований робочий процес інспекції.
Відеоскоп 4 напрямки для інспекції GT120B — шарнір 4-way, унікальний у лінійці Jiutai, зонд 2мм, що є найтоншим у лінійці, 5 розмірів зонда з вольфрамовим кабелем і водонепроникною клавіатурою, для інженерів NDT, що обирають відеоскоп 4 напрямки для інспекції труб 4–200мм і компонентів зі складними внутрішніми геометріями в аерокосмічній, автомобільній, нафтохімічній і прецизійній промисловій галузях.
