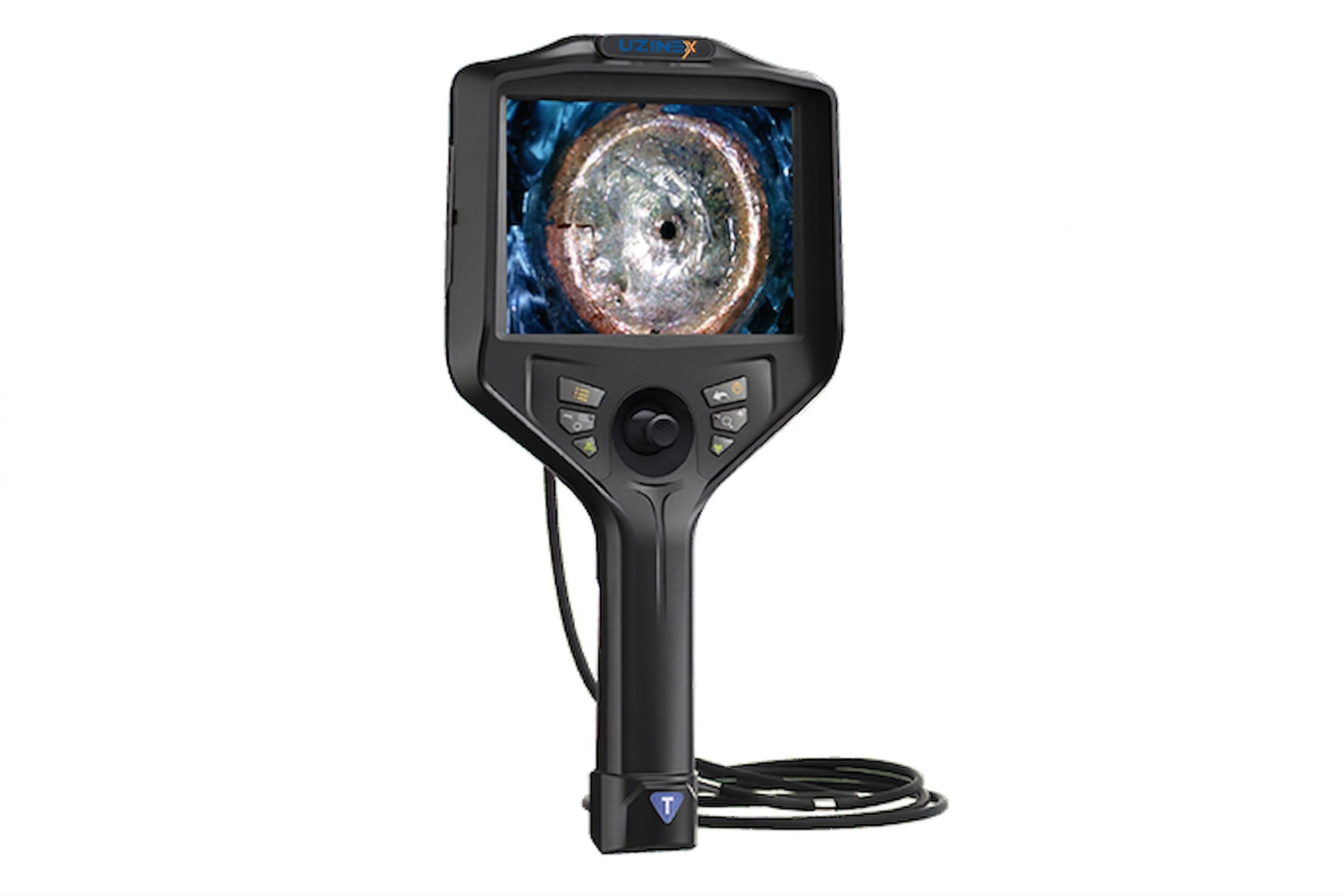

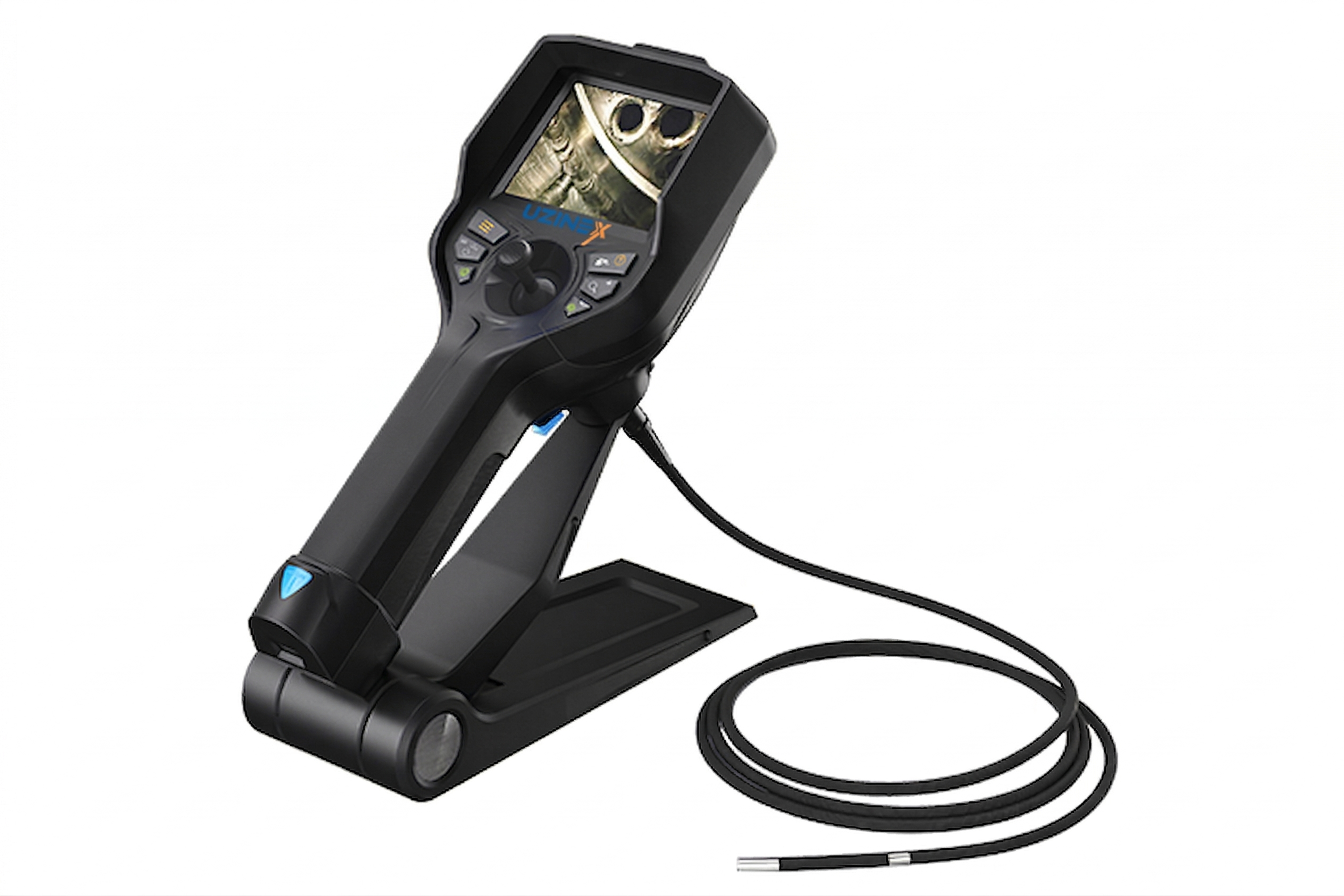

Промисловий відеоскоп для інспекції GT160 — HD-ендоскоп із гнучким шарнірним зондом для неруйнівної інспекції труб 4–200мм, двигунів, прецизійних компонентів і недоступних просторів в аерокосмічній, автомобільній, військовій, нафтохімічній, харчовій і фармацевтичній галузях. З чотирма доступними діаметрами зонда (2.8мм / 3.9мм / 6мм / 8мм), кабелем з 5 шарів антиабразивного вольфрамового дроту й активним шарніром 360°/180° цей промисловий відеоскоп для інспекції — еталонний інструмент інженерів NDT, що інспектують труби й простори з діаметрами від 4мм — недоступними для будь-якої іншої системи в лінійці Jiutai від Uzinex.
На відміну від штангових систем і бороскопів з жорстким кабелем, гнучкий шарнірний зонд GT160 активно згинається на 180° й обертається на 360° — навігуючи через вигини й зміни напрямку прецизійних труб, охолоджувальних каналів двигунів і внутрішніх проходів литих компонентів без форсування матеріалу чи заклинювання зонда. Протиударний корпус зі сплаву, перезаряджуваний знімний літієвий акумулятор і підтримка WiFi/HDMI роблять GT160 промисловим відеоскопом для інспекції, розробленим для інтенсивного використання у виробничих цехах, ангарах і NDT-лабораторіях. Ключові переваги промислового відеоскопа для інспекції GT160
• Зонд 2.8мм — входить у труби 4мм, абсолютний рекорд у лінійці: Із зондом 2.8мм GT160 отримує доступ до труб і каналів з діаметрами від 4мм — менших за будь-яку систему в лінійці Jiutai від Uzinex, зокрема GT230 з об'єктивом 5.5мм для 7мм. Охолоджувальні канали форм, інжекційні отвори компонентів двигунів і капілярні труби в прецизійному обладнанні придатні для візуальної інспекції без розбирання компонента.

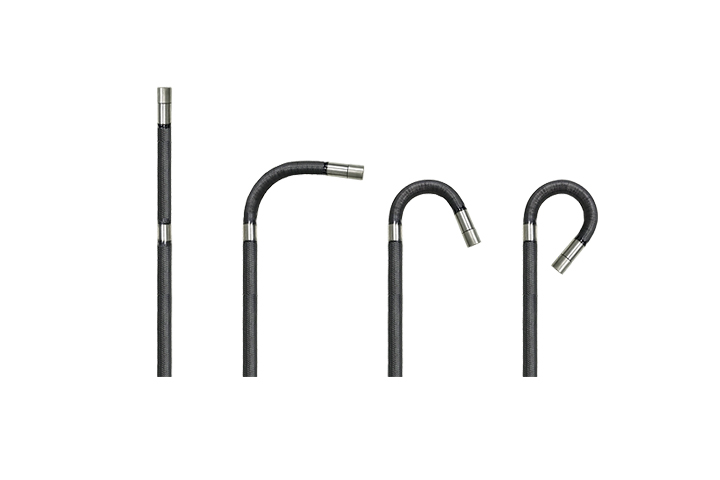

• Активний шарнір обертання 360° + згин 180° — навігація через вигини: Зонд GT160 має активний шарнір, керований з рукоятки: обертання 360° і згин 180° на двох осях. Це дозволяє активну навігацію через вигини труб і криві проходи компонентів без форсування зонда — фундаментально відмінно від штанг з пасивним пружинним корпусом, що проходять вигини через тиск.
• 5-шаровий вольфрамовий кабель — промислова довговічність: Структура зонда з 5 перехресних шарів вольфрамового дроту забезпечує максимальну стійкість до кручення, стискання й абразії в трубах з шорсткими внутрішніми поверхнями чи з абразивними відкладеннями. Вольфрам — один із найтвердіших доступних металів — термін служби зонда GT160 значно перевищує альтернативи з нейлоновим чи скловолоконним кабелем у застосуваннях важкого режиму.
• Чотири діаметри зонда: 2.8мм / 3.9мм / 6мм / 8мм: Повний набір з чотирьох зондів покриває всі діаметри від 4мм до 200мм — від капілярних інспекцій прецизійних компонентів до службових труб у промислових установках. Доступні передні й бокові зонди дозволяють як осьовий, так і радіальний перегляд, без перепозиціонування оглянутого компонента.
• Регульоване освітлення 20 000–100 000 LUX — видимість у будь-якому середовищі: Широкий діапазон освітлення (20 000 LUX для малих труб з відбивними поверхнями, 100 000 LUX для більших чи темніших просторів) забезпечує оптимальну видимість дефектів без переекспонування чи недоекспонування — критично для виявлення дрібних тріщин і зачаткової корозії на металевих поверхнях.
• Інтегрований WiFi + HDMI — повне з'єднання: Підтримка WiFi дозволяє живу передачу зображення на смартфон чи планшет для співпраці в реальному часі чи мобільного документування. HDMI дозволяє підключення до зовнішніх моніторів чи проєкторів для технічних презентацій і групових аналізів — унікальна функціональність порівняно з усіма іншими штанговими й полюсними системами в лінійці.
• Перезаряджуваний знімний літієвий акумулятор — безперервна автономність: Літієвий акумулятор від'єднується й замінюється миттєво зарядженим акумулятором — довгі безперервні сесії інспекції тривають без перерв на підзарядку, просто заміною акумулятора. На відміну від систем з інтегрованим акумулятором, що потребують вимкнення й підзарядки, GT160 може працювати безперервно із запасними акумуляторами.
• Протиударний корпус зі сплаву — міцність для жорстких промислових середовищ: Протиударний корпус з металевого сплаву захищає електроніку й екран TFT LCD від механічних ударів, специфічних для промислових середовищ — ангари, ливарні цехи, залізничні майданчики — де портативне обладнання наражається на ризик падіння чи удару.
Технічні характеристики — промисловий відеоскоп для інспекції GT160
| Екран | TFT LCD кольоровий, 3,5 дюйма чи 5,7 дюйма (на вибір) |
|---|---|
| Пікселі сенсора | 1 мегапіксель HD |
| Доступні діаметри зонда | 2,8мм / 3,9мм / 6мм / 8мм |
| Передній зонд | Доступний (2–8мм) |
| Боковий зонд | Доступний (2–8мм) |
| Обертання зонда | 360° безперервне |
| Активний згин зонда | 180° (активний керований шарнір) |
| Структура зонда | 5 шарів перехресного вольфрамового дроту, антиабразивна |
| Довжина зонда | 1–10 м (налаштовувана) |
| Діаметр інспекції | 4–200 мм |
| Освітлення | 20.000–100.000 LUX, регульоване |
| Захист від води | IP67 водонепроникний |
| Зберігання | Карта пам'яті (макс. 32 ГБ) |
| З'єднання | Інтегрований WiFi + HDMI |
| Акумулятор | Перезаряджуваний літієвий, знімний |
| Корпус | Протиударний сплав |
| Запис | Відео + фото в реальному часі |
| Кастомізація | Логотип OEM/ODM доступний |
Застосування — де використовується промисловий відеоскоп для інспекції GT160
Промисловий відеоскоп для інспекції серії GT160 — це стандартний інструмент відділів обслуговування й якості в аерокосмічній та автомобільній галузях для внутрішніх інспекцій двигунів, турбін і гідравлічних компонентів без розбирання. Інженери NDT вводять зонд 2.8мм чи 3.9мм через існуючі отвори доступу двигуна — отвори свічок запалювання, оливні канали, охолоджувальні проходи — і документують внутрішній стан циліндрів, клапанів і трансмісійних компонентів без демонтажу вузла, заощаджуючи години роботи на інспекцію й усуваючи ризик пошкодження під час повторного збирання.
У харчовій, фармацевтичній і ливарній галузях цей промисловий відеоскоп для інспекції перевіряє внутрішні канали інжекційних форм, розподільчі проходи дозувального обладнання й передавальні труби технологічних рідин на наявність тріщин, ливарних напливів, відкладень чи сторонніх тіл, що компрометують якість продукту чи гігієну процесу. Вольфрамовий зонд і протиударний корпус витримують абразивні й хімічні середовища, специфічні для цих галузей. Ознайомтеся з повним асортиментом промислового обладнання Uzinex для рішень неруйнівної інспекції будь-якого типу труб чи компонентів.
Команди обслуговування в залізничній і військовій галузях використовують системи, як-от промисловий відеоскоп для інспекції GT160, для періодичних інспекцій трубчастих компонентів, трансмісійних валів і внутрішніх структур з обмеженим доступом, згідно з міжнародними стандартами неруйнівної відеоінспекції. Інтегрований WiFi дозволяє передачу зображень у реальному часі в системи управління обслуговуванням без виймання карти пам'яті. Як це працює — інспекція з відеоскопом GT160
• Вибір зонда й конфігурація системи: Технік вибирає зонд з діаметром, придатним для компонента для інспекції — 2.8мм для капілярних проходів, 3.9мм для малих труб, 6мм чи 8мм для ширших просторів. Зонд підключається до рукоятки керування й блоку з екраном TFT за кілька секунд.
• Введення зонда через отвір доступу: Гнучкий зонд вводиться через отвір доступу двигуна, форми чи труби. Активний шарнір 180° керується з високочутливої рукоятки — технік навігує зонд через внутрішні вигини без форсування чи заклинювання.
• Жива інспекція з регульованим освітленням: HD зображення з'являється в реальному часі на екрані TFT 3.5 чи 5.7 дюйма. Через цей промисловий відеоскоп для інспекції технік регулює освітлення між 20 000 і 100 000 LUX для оптимальної видимості оглянутої поверхні й обертає зонд на 360° для повного документування внутрішньої окружності.
• Захоплення й передача через WiFi чи HDMI: Ідентифіковані дефекти — тріщини, корозія, відкладення, сторонні тіла, знос — фотографуються чи записуються на відео однією кнопкою. Зображення передаються бездротово на смартфон чи планшет через WiFi, чи на зовнішній монітор через HDMI для аналізу в реальному часі.
• Заміна акумулятора й продовження сесії: Коли акумулятор вичерпаний, технік від'єднує розряджений акумулятор, встановлює заряджений акумулятор і продовжує сесію без жодної перерви чи втрати даних. Записи залишаються на карті пам'яті до остаточного експорту.
Часті запитання про промисловий відеоскоп для інспекції GT160
Що таке промисловий відеоскоп і чим він відрізняється від штангового бороскопа?
Промисловий відеоскоп для інспекції має активно шарнірний гнучкий зонд — технік керує згином і обертанням зонда з рукоятки для навігації через вигини оглянутих компонентів. Штанговий бороскоп з жорстким кабелем просувається штовханням, без активного керування напрямком. Відеоскоп — рішення для прецизійних компонентів зі складними геометріями (двигуни, турбіни, форми), тоді як штанга — рішення для довгих каналізаційних труб з відносно прямими прогонами. Який мінімальний діаметр труби чи каналу може інспектувати GT160?
Із зондом 2.8мм GT160 інспектує труби й канали від 4мм внутрішнього діаметра — найменші у всій лінійці Jiutai від Uzinex. Це дозволяє візуальний доступ в охолоджувальних каналах інжекційних форм, інжекційних отворах гідравлічних компонентів і внутрішніх проходах литих деталей з діаметрами 4–10мм, без відкриття чи розбирання компонента. Як працює активний шарнір зонда й яку перевагу він приносить над жорсткими зондами?
Активний шарнір зонда GT160 механічно керується з високочутливої рукоятки — технік згинає зонд під кутами до 180° й обертає його на 360° під час просування через трубу чи компонент. Порівняно з жорсткими чи напівгнучкими зондами це дозволяє навігацію через вигини 90° і 180° внутрішніх проходів без форсування матеріалу, без заклинювання зонда й без ризику пошкодження внутрішніх стінок оглянутого прецизійного компонента. У яких галузях використовується GT160 проти штангових систем у лінійці?
GT160 покриває галузі з прецизійними компонентами й складними внутрішніми просторами: аерокосмічна, автомобільна, військова, нафтохімічна, харчова, фармацевтична, ливарна й залізнична — сфери, де штанги з кабелем 10–120м не придатні за дизайном. Штангові системи GT220, GT230 чи GM320 — рішення для інспекцій каналізаційних, дренажних і санітарних труб довжиною 10–120м. GT160 — цей промисловий відеоскоп для інспекції — інструмент для інспекцій компонентів із зондами 1–10м у прецизійних виробничих середовищах. Чи дозволяє інтегрований WiFi дистанційне керування чи лише передачу зображення?
Інтегрований WiFi цього промислового відеоскопа для інспекції головним чином дозволяє живу передачу зображень на смартфон чи планшет — другий спостерігач може стежити за інспекцією в реальному часі й захоплювати знімки екрана без фізичної присутності біля основного блоку. HDMI дозволяє підключення до зовнішніх моніторів чи проєкторів для групових аналізів чи технічних презентацій. Керування шарніром зонда виконується виключно з фізичної рукоятки GT160. Чому купити промисловий відеоскоп для інспекції GT160 від UZINEX?
• Безкоштовна консультація для конфігурації набору зондів: Команда UZINEX аналізує діаметри оглянутих компонентів, довжини проходів і тип потрібних шарнірів і конфігурує цей промисловий відеоскоп для інспекції із зондами й довжиною кабелю, придатними для вашого специфічного застосування.
• Повна доставка з усіма зондами й запасним акумулятором: GT160 доставляється з обраним набором зондів, протиударним корпусом, знімним літієвим акумулятором і картою пам'яті — повністю оснащений для першої сесії інспекції, без додаткових покупок.
• Розширена гарантія 60 місяців і технічна підтримка менше 36 годин: Кожен промисловий відеоскоп для інспекції, доставлений через UZINEX, користується гарантією 60 місяців і гарантованим часом відгуку менше 36 годин, з пріоритетною доставкою змінних зондів з власного складу — забезпечуючи безперервність будь-якої програми інспекції з цим промисловим відеоскопом для інспекції.
• Рішення, доповнювальне до діапазону краулерів і штанг Uzinex: GT160 доповнює діапазон систем інспекції Uzinex для сегмента прецизійних компонентів (4–200мм, 1–10м), де краулери й штанги з довгим кабелем не є придатними інструментами. Бороскоп GT-PTZ покриває промислові NDT-труби з кабелем GFRP 30–120м; GT160 покриває прецизійні компоненти з шарнірним зондом 1–10м.
• Опції OEM/ODM для технічних відділів: GT160 може постачатися з логотипом вашої організації на блоці й зондах — ідеально для відділів якості й обслуговування аерокосмічних, автомобільних і фармацевтичних компаній, що інтегрують відеоскоп у стандартизований робочий процес NDT-інспекції.
Промисловий відеоскоп для інспекції GT160 — активний шарнірний гнучкий зонд з діаметром від 2.8мм, 5-шаровим вольфрамовим кабелем, WiFi + HDMI і протиударним корпусом, для інженерів NDT, що інспектують труби 4–200мм, двигуни, турбіни й прецизійні компоненти в аерокосмічній, автомобільній, військовій і хімічній галузях, без розбирання й без ризику пошкодження під час повторного збирання.
