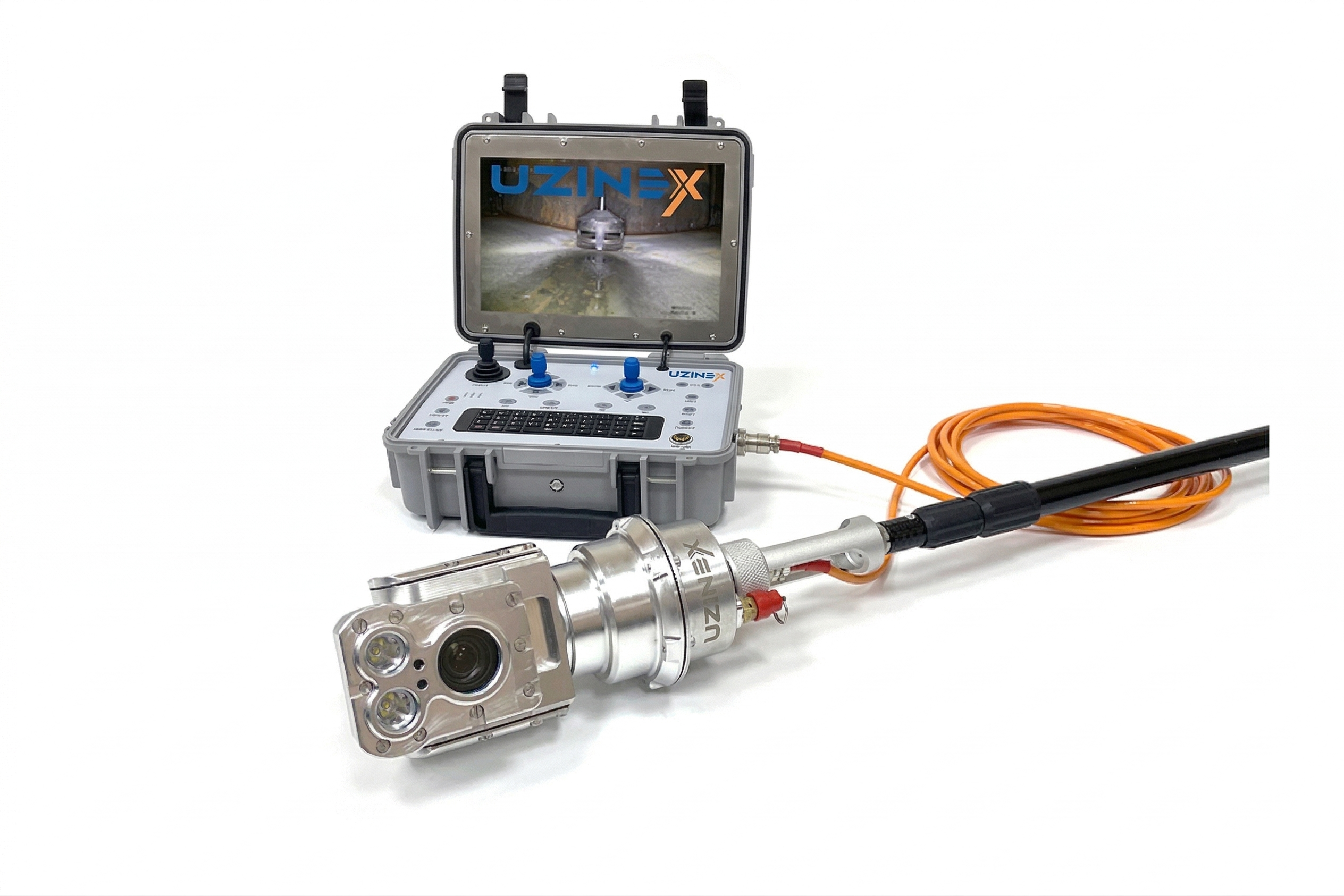

Вибухозахищена камера для інспекції резервуарів GT200BX60 — єдина система в лінійці Jiutai, доступній в Uzinex, із вибухозахищеною сертифікацією для використання в нафтових резервуарах, ємностях вуглеводнів, газопроводах природного газу й будь-якому просторі з потенційно вибухонебезпечною атмосферою. З головкою камери 105мм — найбільшою у всій лінійці — оптичним зумом 10x у поєднанні з електронним зумом 10x, інтегрованим вимірювальним лазером і діапазоном інспекції від 120мм до 10 000мм, ця вибухозахищена камера для інспекції резервуарів — обов'язковий інструмент інспекторів, що працюють у зонах, класифікованих ATEX, у нафтохімічній та енергетичній галузях.
Вибухозахищений дизайн камери, сертифікований CE, використовує електричні компоненти з вогнетривкою оболонкою й іскробезпечні контури — стандарти, що дозволяють роботу в атмосферах з парами вуглеводнів, займистими газами й горючим пилом без ризику ініціювання іскри займання. Ця вибухозахищена камера для інспекції резервуарів замінює ручну візуальну інспекцію в просторах із ризиком вибуху, усуваючи експонування персоналу небезпечним атмосферам частково спорожнених резервуарів чи трубопроводів із залишковими газами. Ключові переваги вибухозахищеної камери для інспекції резервуарів GT200BX60
• Вибухозахищена сертифікація — єдина в лінійці Jiutai Uzinex: GT200BX60 — єдина система в усій лінійці Jiutai, доступній в Uzinex, із сертифікованим вибухозахищеним дизайном і сертифікацією CE. Цю вибухозахищену камеру для інспекції резервуарів можна використовувати юридично й безпечно в зонах ATEX — нафтові й паливні резервуари, газові депо, хімічні установки із займистими парами — де стандартні системи заборонені чи представляють ризик для безпеки.
• Головка камери 105мм — найбільша в телескопічному діапазоні Jiutai: Діаметр 105мм PTZ-головки дозволяє використання більшого оптичного сенсора й потужнішої системи освітлення, ніж головки 75–90мм інших штангових систем. Видимість у промислових резервуарах з розмірами до 10 000мм значно вища за системи з меншою головкою.
• Діапазон 120мм–10 000мм — найширший у телескопічній категорії: GT200BX60 інспектує простори з діаметром від 120мм до 10 000мм (10 метрів) — значно перевищуючи межі GT75BXA (6000мм) і GTW106/GTW06. Великі промислові резервуари, транспортні цистерни й ємності для зберігання з діаметрами 5–10 метрів повністю покриваються однією системою.
• Оптичний зум 10x + електронний 10x — подвійний зум 100x: Поєднання оптичного зуму 10x з електронним зумом 10x видає загальне збільшення 100x. При максимальному діаметрі 10 000мм зум 100x дозволяє точне документування тріщин і корозії на протилежній стінці резервуара — видимих з відстані 10 метрів без переміщення камери.
• Інтегрований вимірювальний лазер: Інтегрований лазер вимірює відстань до оглянутої поверхні й розміри дефектів безпосередньо на відображеному зображенні — суттєво для звітів інспекції нафтохімічних резервуарів, де точне розмірне документування корозії й тріщин — договірна й нормативна вимога.
• Запатентований продукт — ексклюзивно сертифікований дизайн: GT200BX60 — запатентований продукт Jiutai. Вибухозахищений патент засвідчує, що електричний і конструкційний дизайн системи оцінено й схвалено як безпечний для використання в зонах із ризиком вибуху — юридична й технічна гарантія, якої системи без патенту не пропонують.
• Регульований Cold LED з 6 світлодіодами — холодне світло без теплового ефекту: Освітлення Cold LED з 6 регульованими джерелами забезпечує потрібне світло для інспекції великих резервуарів без генерування локального тепла — важливо в середовищах із займистими парами, де незахищені джерела тепла можуть сприяти збільшенню парціального тиску парів чи ініціюванню горіння.
• Телескопічна штанга 2–5м з гнучким дизайном — портативна й проста в маніпулюванні: Телескопічна штанга вводиться через стандартні отвори доступу промислових резервуарів і ємностей, регульована до оптимальної глибини без модифікації системи. Живлення від власного акумулятора усуває залежність від електромережі — інспекцію можна виконувати в будь-якій точці установки, зокрема в зонах без розеток чи з контрольованим живленням.
Технічні характеристики — вибухозахищена камера для інспекції резервуарів GT200BX60
| Екран контролера | 10 дюймів кольоровий екран |
|---|---|
| Тип камери | CMOS |
| Пікселі камери | 2 мегапікселі HD |
| Діаметр головки камери | 105 мм |
| Обертання головки камери | 360° безперервне (нескінченне обертання) |
| Нахил головки камери | 180° переворот |
| Оптичний зум | 10x |
| Електронний зум | 10x |
| Загальний зум | 10x оптичний + 10x електронний (100x загалом) |
| Освітлення | 6 Cold LED, регульована яскравість |
| Вимірювальний лазер | Інтегрований стандартно |
| Вибухозахищеність | Так — сертифікований, запатентований продукт |
| Сертифікація | CE |
| Захист від води | IP68 водонепроникний |
| Стійкість до корозії | Висока — використання в середовищах вуглеводнів |
| Діаметр інспекції | 120–10.000 мм |
| Довжина штанги | 2–5 м (налаштовувана) |
| Живлення | Власний акумулятор — автономне, без електромережі |
| Захист об'єктива | Захисна кришка доступна для зменшення зносу |
| Гарантія | 1 рік (продукт, сертифікація CE) |
Застосування — де використовується вибухозахищена камера для інспекції резервуарів GT200BX60
Вибухозахищена камера для інспекції резервуарів серії GT200BX60 — це юридично регульований інструмент для внутрішніх інспекцій резервуарів сирої нафти, очищених палив, займистих хімічних продуктів і скраплених газів. У цих середовищах використання будь-якого невибухозахищеного електричного обладнання представляє великий ризик для безпеки й порушення норм ISCIR і ANRE та європейських директив ATEX. GT200BX60 сертифікований CE й запатентований — документи відповідності інспекції можуть включати посилання на вибухозахищену сертифікацію використаного обладнання.
Нафтопереробні заводи, паливні депо, термінали скрапленого природного газу (LNG) і нафтохімічні установки використовують цю вибухозахищену камеру для інспекції резервуарів для періодичних оцінок внутрішнього стану резервуарів для зберігання й технологічних ємностей — корозія, тріщини, відкладення, внутрішні сепаратори й стан антикорозійних лайнерів. Подвійний зум 10x+10x і вимірювальний лазер дозволяють точне документування ступеня корозії й розмірів дефектів без входу персоналу в резервуар. Ознайомтеся з повним асортиментом промислового обладнання Uzinex для рішень інспекції в усіх категоріях резервуарів, труб і промислових просторів.
Компанії з обслуговування електростанцій, атомних установок та інфраструктури водопостачання використовують системи, як-от вибухозахищена камера для інспекції резервуарів GT200BX60, для інспекцій замкнених просторів зі спеціальними атмосферами, згідно з міжнародними стандартами неруйнівної відеоінспекції й нормами ATEX, застосовними в європейській промисловості. Як це працює — інспекція промислових резервуарів з GT200BX60
• Попередня перевірка зони ATEX і підготовка доступу: Перед інспекцією команда перевіряє класифікацію зони ATEX і підтверджує, що GT200BX60 відповідає потрібному класу обладнання. Штанга регулюється до оптимальної глибини для об'єму оглянутого резервуара.
• Введення камери через отвір доступу: PTZ-головка 105мм вводиться через інспекційний порт чи отвір доступу резервуара. Оператор залишається зовні — вхід у простір з потенційно вибухонебезпечною атмосферою не потрібен протягом усієї сесії інспекції.
• Систематична інспекція з подвійним зумом і лазером: PTZ-камера обертається на 360° і нахиляється на 180° на кожному рівні глибини. Оптичний зум 10x цієї вибухозахищеної камери для інспекції резервуарів дозволяє детальне документування корозії, тріщин і відкладень. Коли ідентифіковано дефект, лазер надає пряме визначення розміру на зображенні, відображеному на екрані 10 дюймів.
• Регулювання Cold LED для оптимальної видимості: Яскравість 6 Cold LED регулюється для рівномірного освітлення внутрішньої частини резервуара при оглянутих розмірах, з інтенсивністю, каліброваною для уникнення переекспонованих відблисків на внутрішніх металевих поверхнях.

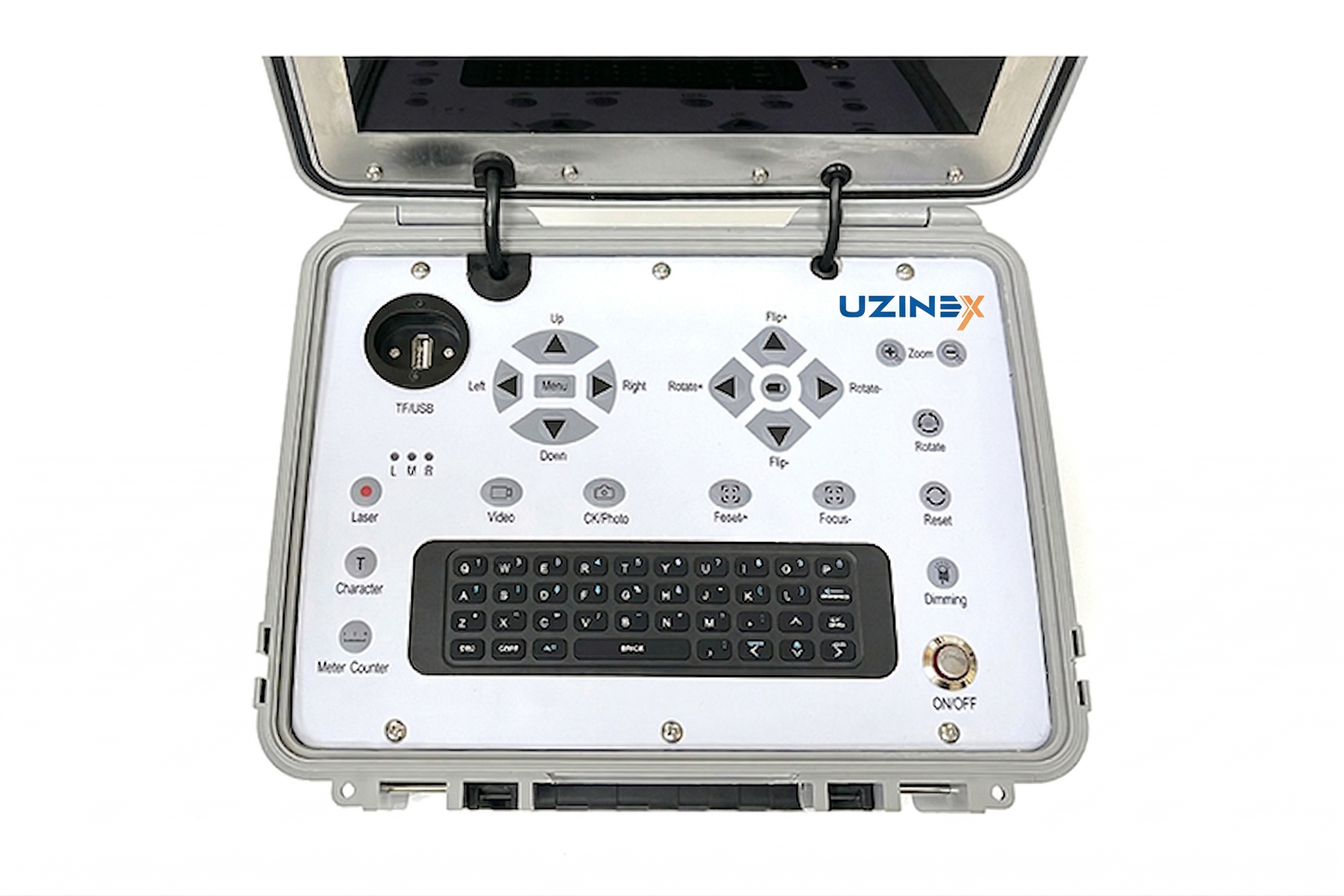

• Документування й редагування клавіатурою: Оператор фотографує й записує на відео ідентифіковані дефекти й анотує робочий стан безпосередньо на записі через клавіатуру — повна документація, генерована в реальному часі для звіту інспекції резервуара.
Часті запитання про вибухозахищену камеру для інспекції резервуарів GT200BX60
Що означає "вибухозахищений" і чому сертифікація обов'язкова для інспекції нафтових резервуарів?
Вибухозахищена камера для інспекції резервуарів має свої електричні компоненти (двигун, світлодіоди, контури керування) інкапсульованими чи розробленими для запобігання ініціюванню іскри чи електричної дуги при контакті із займистими парами чи вибухонебезпечними газами. Директива ATEX 2014/34/EU і норми ISCIR у Румунії забороняють використання незахищеного електричного обладнання в резервуарах з вуглеводнями чи газами — стандартна камера, що не є вибухозахищеною, не може використовуватися юридично в цих зонах. Ця вибухозахищена камера для інспекції резервуарів GT200BX60 сертифікована CE із запатентованим вибухозахищеним дизайном. Який максимальний діаметр резервуара може інспектувати GT200BX60?
Зі штангою 2–5м і подвійним зумом 10x+10x GT200BX60 інспектує резервуари з діаметрами до 10 000мм (10 метрів). При глибині штанги 5м і зумі 100x поверхні на протилежній стінці резервуара діаметром 10м видимі й документовані без переміщення камери — найширший діапазон інспекції будь-якої вибухозахищеної камери для інспекції резервуарів у телескопічній категорії лінійки Jiutai від Uzinex. Чи потребує головка камери 105мм більшого отвору доступу, ніж інші системи?
Так. Головка 105мм потребує отвору доступу щонайменше 110мм внутрішнього діаметра. Стандартні інспекційні порти промислових резервуарів (лази, інспекційні отвори) зазвичай мають діаметри 200–500мм — більш ніж достатньо для введення головки GT200BX60. Якщо резервуар має лише отвори менші за 110мм, команда UZINEX може рекомендувати системи з головкою 75мм чи 90мм з телескопічного діапазону. Як GT200BX60 порівнюється з GT75BXA для інспекції промислових резервуарів?
Фундаментальна різниця — вибухозахищена сертифікація: GT200BX60 можна використовувати юридично в резервуарах з вуглеводнями й зонах ATEX; GT75BXA не має вибухозахищеної сертифікації й не дозволений у цих зонах. GT200BX60 також додає інтегрований вимірювальний лазер і діапазон 10 000мм проти 6 000мм GT75BXA. GT75BXA залишається вибором для просторів без ризику вибуху з діаметрами 6 000мм. Яка документація відповідності йде з GT200BX60?
GT200BX60 постачається із сертифікатом CE й є запатентованим продуктом з технічною документацією для зони ATEX. Документи відповідності включають вибухозахищену сертифікацію, декларацію відповідності CE й патентну документацію — потрібні для файлів періодичної інспекції нафтохімічних установок, нафтопереробних заводів і терміналів зберігання в Румунії, які мають документувати обладнання, використане в класифікованих зонах. Чому купити вибухозахищену камеру для інспекції резервуарів GT200BX60 від UZINEX?
• Безкоштовна технічна консультація для відповідності ATEX: Команда UZINEX аналізує класифікацію ATEX робочої зони, діаметри резервуарів і вимоги до документації й підтверджує, що GT200BX60 — придатне обладнання — з документами сертифікації, потрібними для файлів інспекції.
• Доставка з документацією CE й вибухозахищеною сертифікацією: Кожна вибухозахищена камера для інспекції резервуарів GT200BX60 доставляється із сертифікатом CE й документацією відповідності — готова до включення у файл обладнання установки й представлення на інспекціях ISCIR чи ANRE.
• Розширена гарантія 60 місяців і технічна підтримка менше 36 годин: Кожен блок, доставлений через UZINEX, користується гарантією 60 місяців і гарантованим часом відгуку менше 36 годин — суттєво для нафтохімічних установок зі суворими програмами інспекції й обмеженими вікнами доступу до резервуарів.
• Захисна кришка об'єктива включена: GT200BX60 постачається із захисною кришкою для об'єктива — компонент, що подовжує термін служби камери в середовищах з абразивними чи корозійними відкладеннями в резервуарах вуглеводнів і хімікатів, зменшуючи довгострокові витрати на обслуговування.
• Єдина вибухозахищена система в лінійці Jiutai, дистрибутованій UZINEX: Для інспекцій у зонах ATEX немає альтернативи в лінійці — GT200BX60 — єдина доступна й сертифікована вибухозахищена камера для інспекції резервуарів у всій лінійці Jiutai від UZINEX.
Вибухозахищена камера для інспекції резервуарів GT200BX60 — єдина вибухозахищена й сертифікована CE система в лінійці Jiutai Uzinex, з головкою 105мм, подвійним зумом 100x, інтегрованим лазером і діапазоном 120–10 000мм, для інспекції нафтових, газових і хімічних резервуарів у зонах ATEX, без входу персоналу в атмосфери з ризиком вибуху.
