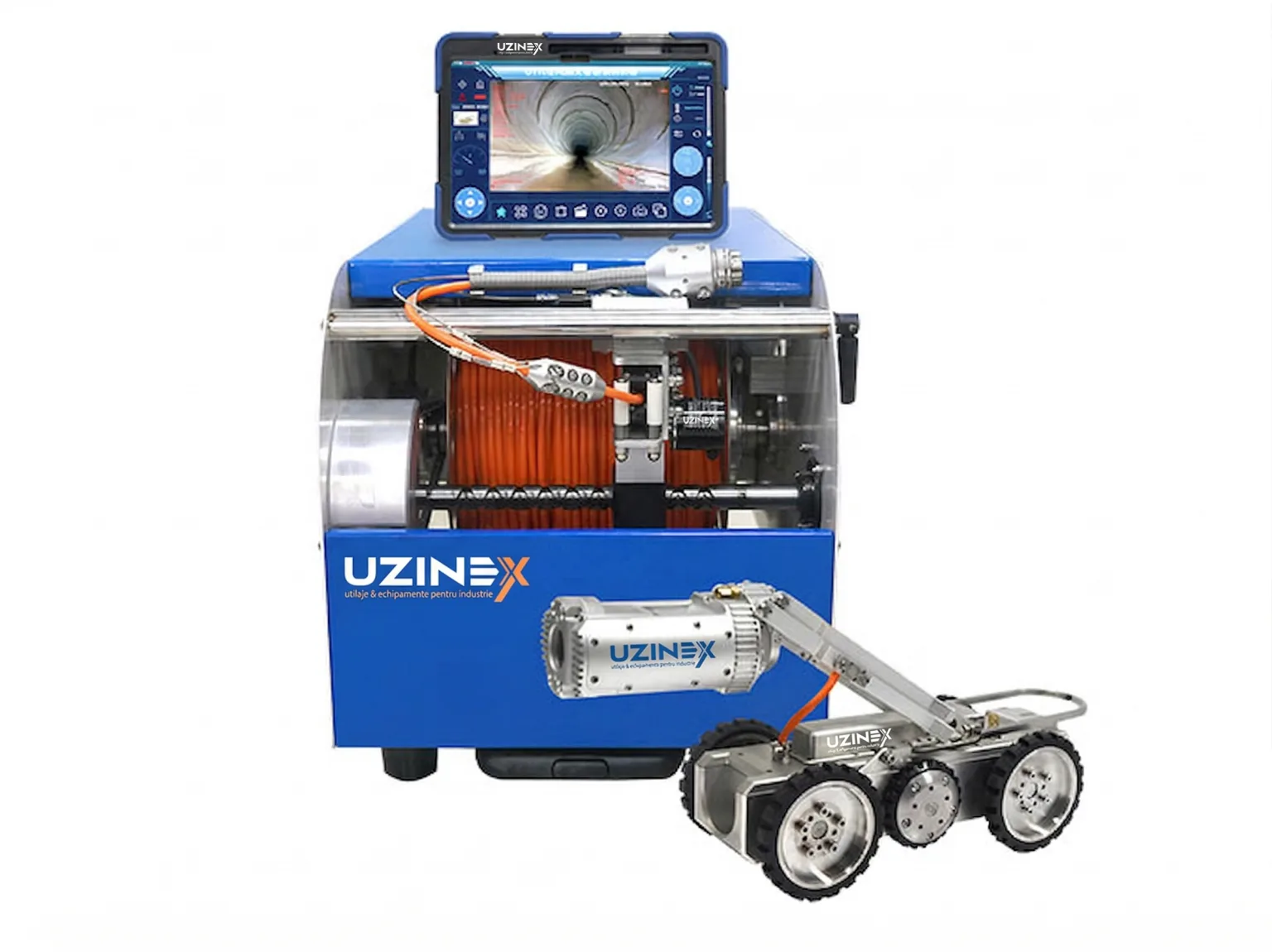

Камера для інспекції каналізації Ultra HD GT104WS — вершина асортименту Jiutai, спроєктована для команд, що не приймають компромісів щодо якості зображення чи польової надійності. З сенсором 4 мегапікселі та роздільністю 2560×1600, ця камера для інспекції каналізації Ultra HD забезпечує деталізацію вдвічі тоншу за стандартні системи Full HD, дозволяючи ідентифікацію початкових дефектів до того, як вони стануть дорогими структурними відмовами.
Привід на шість коліс, головка камери з електропідйомом 180 мм, бездротова передача між планшетом і краулером та батарея з часом роботи 8 годин роблять GT104WS камерою для інспекції каналізації Ultra HD, побудованою для тривалих місій, на довгих ділянках, у мережах зі складною геометрією. Вона охоплює труби діаметром між 150 мм і 3.000 мм — від вторинних колекторів до магістральних каналів великого діаметра. Ключові переваги камери для інспекції каналізації Ultra HD GT104WS
• Камера 4 мегапікселі, роздільність 2560×1600 Ultra HD: порівняно зі стандартом Full HD 2МП інших систем асортименту, ця камера для інспекції каналізації Ultra HD пропонує вдвічі більше пікселів — мікротріщини, дефекти зварних швів і початкова корозія стають чітко видимими, без двозначності, прямо на екрані планшета 12 дюймів.

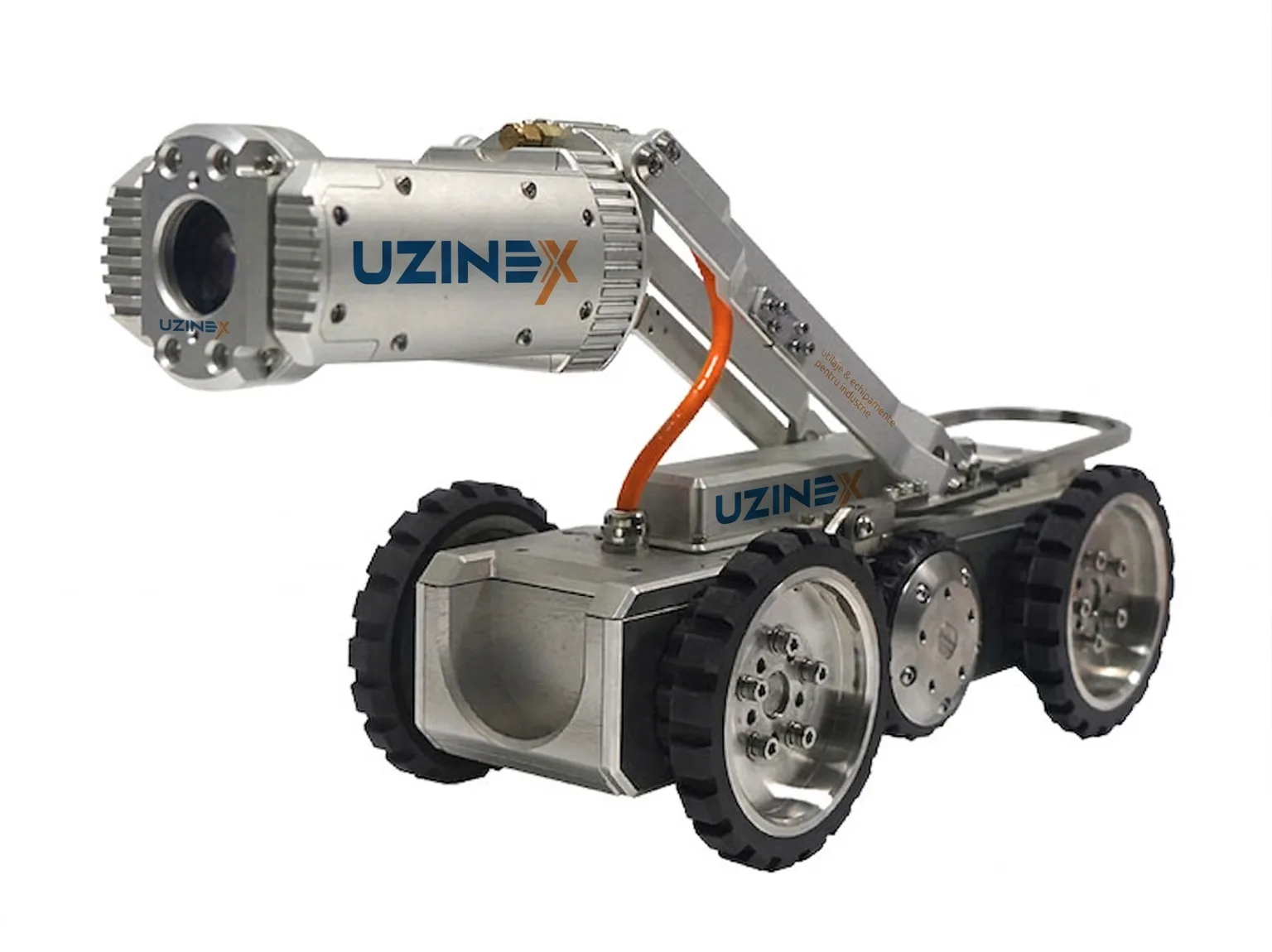

• Головка камери з електропідйомом 180 мм (Елеватор): ексклюзивна функція Елеватор дозволяє оптично підняти головку камери до 180 мм над віссю руху краулера. Результат: повний огляд верхньої стінки труби у трубах великого діаметра, без переміщення робота та без сліпих кутів на верхньому склепінні.
• Привід гексапод — шість незалежних ведучих коліс: система на шість коліс забезпечує вище зчеплення та тягову силу на поверхнях з відкладеннями, у трубах з ущільненим осадом чи нерегулярною геометрією, долаючи перешкоди, що блокують чотириколісні краулери.
• Бездротова передача між планшетом і краулером: на відміну від систем з фіксованим дротовим з'єднанням до контролера, GT104WS передає зображення та команди бездротово — оператор може вільно переміщатися навколо колодязя, не обмежений положенням блоку керування.
• Час роботи 8 годин — найдовший в асортименті: вбудована батарея планшета 12 дюймів забезпечує 8 годин безперервної роботи — достатньо для повного дня інспекції на кількох ділянках, без пауз на підзарядку та без додаткового генератора в полі.
• Автоматичне розпізнавання дефектів (вбудоване ПЗ): система включає ПЗ інтерпретації дефектів, що автоматично ідентифікує тріщини, деформації, засмічення та розриви за типом, позначає їх у записі та включає прямо у звіт інспекції, згенерований одним кліком.
• Функція усунення запотівання одним кліком: у трубах з парою чи конденсатом на стінках функція усунення запотівання одним кліком очищає зображення миттєво, усуваючи потребу зупинятися та переміщувати краулер для повторного документування ураженої зони.
• Кевларовий кабель 150 кг — до 300 м: професійний кевларовий кабель (міцність на розрив 150 кг, стійкий до води, оливи та абразії) забезпечує цілісність з'єднання на ділянках до 300 м у мережах зі складними умовами середовища.
Технічні характеристики — камера для інспекції каналізації Ultra HD GT104WS
| Екран планшета | 12 дюймів IPS, роздільність 2560 × 1600 |
|---|---|
| Пам'ять планшета | 128 ГБ внутрішня |
| Час роботи батареї планшета | 8 годин безперервної роботи |
| Вага планшета | 610 г |
| Передача даних | Бездротова |
| Пікселі передньої камери | 4 мегапікселі — роздільність 2560 × 1600 |
| Оптичний + електронний зум | 10x |
| Обертання головки камери | 360° безперервно (безкінечне обертання) |
| Нахил головки камери | 220° flip |
| Електропідйом головки камери | 180 мм ± 10 мм (функція Елеватор) |
| Задня камера | Так — подвійна камера передня + задня |
| Переднє освітлення | 4 LED, багатоступеневе регулювання, 180.000 LUX |
| Захист від води | IP68 waterproof |
| Система приводу | Шість незалежних ведучих коліс (гексапод) |
| Сумісний діаметр труби | 150–3.000 мм (6"–118") |
| Розміри корпусу краулера | 600 × 110 × 180 мм |
| Вага краулера (з модулем живлення) | 19 кг |
| Розміри колісного вузла | 360 × 310 × 340 мм |
| Стандартна довжина кабелю | 100 м (налаштовується до 300 м) |
| Матеріал кабелю | Професійний гнучкий кевлар, міцність на розрив 150 кг, стійкий до води/оливи/абразії |
| Зберігання | 128 ГБ внутрішнє (розширюване до 1 ТБ) |
| Виходи даних | HDMI, звіт інспекції одним кліком |
| Відображення в реальному часі | Кут ухилу, пройдена відстань, орієнтація дефекту, крива інспекції |
| Спеціальні функції | Усунення запотівання одним кліком, скидання об'єктива, автоматичне розпізнавання дефектів |
Застосування — де використовується камера для інспекції каналізації Ultra HD GT104WS
Камера для інспекції каналізації Ultra HD серії GT104WS — інструмент, обраний операторами інфраструктури з юридичним обов'язком точно документувати стан побутових, зливових і промислових каналізаційних мереж, відповідно до стандартів DIN EN 13508-2 і національних стандартів відеоінспекції. Роздільність 4МП дозволяє ідентифікацію дефектів I ступеня — мікротріщини, точкові інфільтрації, початкові розділення стиків — які системи Full HD втрачають у шумі зображення.
У нафтохімічній, енергетичній та газовій промисловості ця камера для інспекції каналізації Ultra HD використовується для аудитів цілісності технологічних труб діаметром між 150 мм і 3.000 мм, у складних умовах середовища — пара, вуглеводневі випари, щільний мул — де функція усунення запотівання та роздільність Ultra HD є вирішальними для якості документації. Привід гексапод долає перешкоди, що блокують стандартні краулери, зменшуючи невдалі сеанси та дорогі повтори. Дослідіть повний асортимент промислового обладнання Uzinex для додаткових рішень діагностики та втручання.
Місцеві органи влади, повітові водоканали та підрядники, що виконують роботи, фінансовані ЄС, використовують системи камер для інспекції каналізації Ultra HD для остаточного приймання нових робіт і для передреабілітаційних оцінок, необхідних за процедурами PNRR, відповідно до міжнародних стандартів неруйнівної відеоінспекції. Звіти, згенеровані автоматично одним кліком, включають відео Ultra HD, позначені зображення, GPS-локалізацію дефектів і графік ухилу в реальному часі. Як це працює — робочий процес із GT104WS
• Запуск і бездротове з'єднання: краулер вводиться в трубу через колодязь. Планшет 12 дюймів з'єднується бездротово з краулером — оператор може стояти за 5–10 м від колодязя, не обмежений сигнальним кабелем контролера.
• Навігація приводом гексапод: шість незалежних ведучих коліс забезпечують рух уперед/назад і вільне керування, долаючи пороги, ущільнені відкладення та нерегулярні геометрії, що блокували б чотириколісний краулер.
• Інспекція Ultra HD з електропідйомом: оператор електрично підіймає головку камери до 180 мм для огляду верхнього склепіння великих труб, обертає на 360° і регулює 10x зум для точного документування будь-якого підозрілого дефекту.
• Автоматичне розпізнавання й анотація дефектів: вбудоване ПЗ автоматично ідентифікує тип дефекту та позначає його в реальному часі. Оператор підтверджує чи доповнює анотації прямо з планшета 12 дюймів, без зовнішнього ПЗ.
• Усунення запотівання та продовження інспекції: коли в трубі з'являється конденсат чи пара, один клік на функції усунення запотівання відновлює чіткість зображення, без зупинки сеансу чи переміщення краулера.
• Генерація звіту одним кліком: наприкінці сеансу повний звіт — відео Ultra HD 4МП, позначені зображення, локалізація дефектів, кут ухилу, пройдена відстань — генерується автоматично та експортується через HDMI чи зберігається у внутрішній пам'яті 128 ГБ, готовий до передачі клієнту.
Часті запитання про камеру для інспекції каналізації Ultra HD GT104WS
Чому 4МП проти 2МП — яка реальна різниця в полі?
Камера для інспекції каналізації Ultra HD 4МП (2560×1600) записує вдвічі більше пікселів, ніж стандарт Full HD 2МП (1920×1080). Практична різниця: мікротріщини менш ніж 0,5 мм, точкові інфільтрації та початкові розділення стиків стають чітко видимими та документованими. Із системами 2МП ці дефекти I ступеня з'являються як шум зображення чи повністю невидимі, вимагаючи другого сеансу інспекції з продуктивнішим обладнанням. Що означає функція Елеватор і коли вона використовується?
Функція Елеватор електрично підіймає головку камери до 180 мм над віссю руху краулера. Вона використовується у трубах великого діаметра (понад 600 мм), де камера на рівні землі візуально не покриває верхнє склепіння труби. Електропідйом усуває потребу вводити друге обладнання чи переміщувати краулер для документування верхньої зони поперечного перерізу. Скільки годин може працювати GT104WS без підзарядки?
Вбудована батарея планшета забезпечує 8 годин безперервної роботи — найдовший час роботи в асортименті Jiutai. Це дозволяє виконання цілої щоденної програми інспекції на кількох ділянках без пауз на підзарядку. Краулер живиться через кевларовий кабель від зовнішнього джерела електричної котушки. Як працює автоматичне розпізнавання дефектів?
Вбудоване ПЗ аналізує зображення Ultra HD у реальному часі та автоматично ідентифікує стандартні типи дефектів: поздовжні тріщини, кільцеві тріщини, деформації, засмічення, розриви та інфільтрації. Кожен виявлений дефект позначається типом, локацією (метраж) та орієнтацією й автоматично включається у звіт інспекції, згенерований одним кліком — без ручної постобробки та без зовнішнього ПЗ. Як GT104WS порівнюється з GT102B чи GT108?
Ця камера для інспекції каналізації Ultra HD — вершина асортименту: 4МП проти 2МП Full HD інших систем, шість коліс проти чотирьох, функція Елеватор, бездротова передача та час роботи 8 год. GT102B — портативне рішення 6 кг для 150–2000 мм, оптимальне для рутинних інспекцій. GT104WS — вибір для проєктів, де документація Ultra HD та автоматичні звіти є контрактними чи регуляторними вимогами. Чому купувати камеру для інспекції каналізації Ultra HD GT104WS в UZINEX?
• Безкоштовна технічна консультація: команда UZINEX аналізує мережу, діаметри, вимоги до звітності та обсяг інспекції і конфігурує камеру для інспекції каналізації Ultra HD GT104WS з довжиною кабелю та опціями, придатними для вашого конкретного проєкту.
• Постачання, введення в експлуатацію та навчання включені: система постачається, встановлюється та тестується на об'єкті клієнта. Команда операторів отримує повне навчання з використання всіх функцій — включно з ПЗ автоматичного розпізнавання дефектів і генерацією звітів.
• Розширена гарантія 60 місяців і підтримка протягом 36 годин: кожна камера для інспекції каналізації Ultra HD, поставлена через UZINEX, отримує гарантію 60 місяців і гарантований час технічного реагування протягом 36 годин, із віддаленою діагностикою та пріоритетною поставкою запчастин.
• Звіти, сумісні з румунськими регуляторними вимогами: формат звітів, згенерованих автоматично GT104WS, узгоджений з вимогами DIN EN 13508-2, PNRR і стандартами, необхідними ANAR, повітовим водоканалам і публічним клієнтам у Румунії.
• Запчастини та витратні матеріали на складі: кевларові кабелі, головки камер 4МП, модулі живлення та змінні колеса доступні з власного складу UZINEX для мінімізації простоїв під час програм інспекції.
Камера для інспекції каналізації Ultra HD GT104WS — вибір команд, що документують за стандартом 4МП, інспектують шістьма колесами на будь-якому рельєфі та генерують відповідні автоматичні звіти, без повторних інспекцій і без ручної постобробки.
