Detalii produs

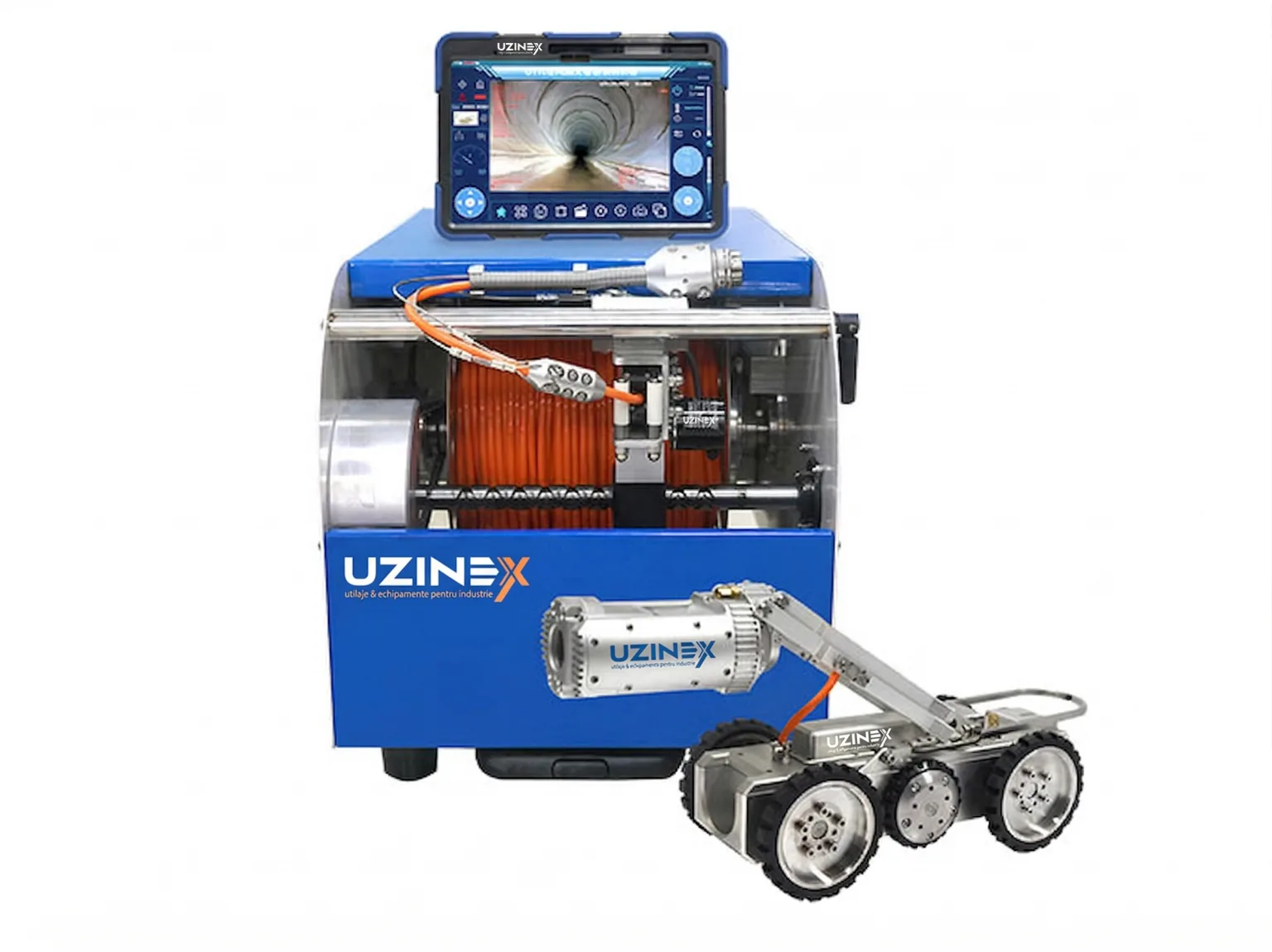

Cameră inspecție canalizare Ultra HD GT104WS — vârful de gamă Jiutai, proiectat pentru echipele care nu acceptă compromisuri în privința calității imaginii sau a fiabilității pe teren. Cu un senzor de 4 megapixeli și rezoluție 2560×1600, această cameră inspecție canalizare Ultra HD livrează detalii de două ori mai fine decât sistemele Full HD standard, permițând identificarea defectelor incipiente înainte ca acestea să devină avarii structurale costisitoare.
Tracțiunea cu șase roți motoare, capul de cameră cu ridicare electrică de 180 mm, transmisia wireless dintre tablet și crawler și bateria cu autonomie de 8 ore fac din GT104WS o cameră inspecție canalizare Ultra HD concepută pentru misiunile de durată, pe tronsoane lungi, în rețele cu geometrie complexă. Acoperă conducte cu diametre între 150 mm și 3.000 mm — de la colectoarele secundare până la canalele principale de mari dimensiuni. Avantajele Principale ale Camerei Inspecție Canalizare Ultra HD GT104WS
• Cameră 4 Megapixeli, rezoluție 2560×1600 Ultra HD: Față de standardul Full HD 2MP al celorlalte sisteme din gamă, această cameră inspecție canalizare Ultra HD oferă de două ori mai mulți pixeli — microfisuri, defecte de sudură și coroziune incipientă devin vizibile clar, fără ambiguitate, direct pe ecranul tabletei de 12 inch.

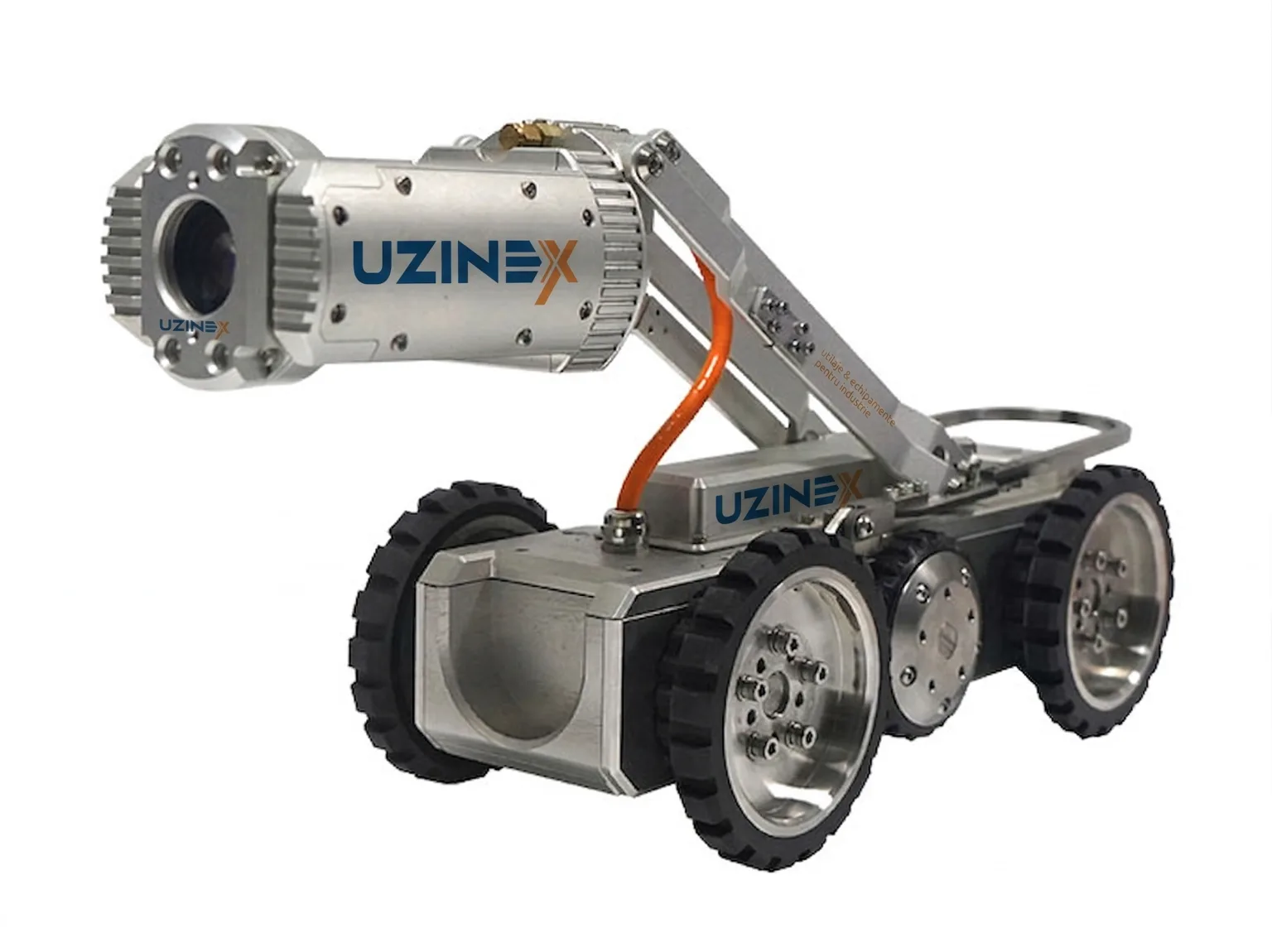

• Cap cameră cu ridicare electrică de 180 mm (Elevator): Funcția exclusivă Elevator permite ridicarea optică a capului de cameră cu până la 180 mm față de axa de deplasare a crawlerului. Rezultatul: vizualizarea completă a peretelui superior al conductei în conductele de mare diametru, fără repoziționarea robotului și fără unghiuri oarbe la calota superioară.
• Tracțiune hexapod — șase roți motoare independente: Sistemul cu șase roți asigură aderență și forță de tracțiune superioară pe suprafețe cu depuneri, în conducte cu sedimente compacte sau cu geometrie neregulată, depășind obstacolele care blochează crawlerii cu patru roți.
• Transmisie wireless între tablet și crawler: Spre deosebire de sistemele cu conexiune cablată fixă la controler, GT104WS transmite imaginea și comenzile wireless — operatorul se poate mișca liber în jurul căminului fără a fi constrâns de poziția cutiei de control.
• Autonomie de 8 ore — cea mai mare din gamă: Bateria integrată a tabletei de 12 inch oferă 8 ore de funcționare continuă — suficient pentru o zi completă de inspecție pe mai multe tronsoane, fără pauze de reîncărcare și fără generator suplimentar pe teren.
• Recunoaștere automată a defectelor (software integrat): Sistemul include software de interpretare a defectelor care identifică automat fisuri, deformări, blocaje și rupturi după tipologie, le marchează în înregistrare și le include direct în raportul de inspecție generat cu un singur click.
• Funcție de defogging cu un singur click: În conductele cu vapori sau condensare pe pereți, funcția one-click defog curăță imaginea instantaneu, eliminând necesitatea opririi și repoziționării crawlerului pentru re-documentarea zonei afectate.
• Cablu Kevlar 150 kg — până la 300 m: Cablul profesional din Kevlar (rezistență la tracțiune 150 kg, rezistent la apă, ulei și abraziune) asigură integritatea conexiunii pe tronsoane de până la 300 m în rețele cu condiții dificile de mediu.
Specificații Tehnice — Cameră Inspecție Canalizare Ultra HD GT104WS
| Ecran tabletă | 12 inch IPS, rezoluție 2560 × 1600 |
|---|---|
| Memorie tabletă | 128 GB internă |
| Autonomie baterie tabletă | 8 ore funcționare continuă |
| Greutate tabletă | 610 g |
| Transmisie date | Wireless (fără fir) |
| Pixeli cameră frontală | 4 Megapixeli — rezoluție 2560 × 1600 |
| Zoom optic + electronic | 10x |
| Rotație cap cameră | 360° continuă (rotație infinită) |
| Basculare cap cameră | 220° flip |
| Ridicare electrică cap cameră | 180 mm ± 10 mm (funcție Elevator) |
| Cameră spate | Da — cameră duală față + spate |
| Iluminare frontală | 4 LED-uri, multistadii reglabile, 180.000 LUX |
| Protecție la apă | IP68 waterproof |
| Sistem propulsie | Șase roți motoare independente (hexapod) |
| Diametru conducte compatibile | 150–3.000 mm (6"–118") |
| Dimensiuni corp crawler | 600 × 110 × 180 mm |
| Greutate crawler (cu modul putere) | 19 kg |
| Dimensiuni ansamblu roți | 360 × 310 × 340 mm |
| Lungime cablu standard | 100 m (customizabil până la 300 m) |
| Material cablu | Kevlar flexibil profesional, tracțiune 150 kg, rezistent apă/ulei/abraziune |
| Stocare | 128 GB internă (extensibil până la 1 TB) |
| Ieșiri date | HDMI, raport inspecție cu un click |
| Afișaj timp real | Unghi pantă, distanță parcursă, orientare defect, curbă inspecție |
| Funcții speciale | Defogging one-click, reset obiectiv, recunoaștere automată defecte |
Aplicații — Unde Este Utilizată Camera Inspecție Canalizare Ultra HD GT104WS
O cameră inspecție canalizare Ultra HD din seria GT104WS este instrumentul ales de operatorii de infrastructură care au obligația legală de a documenta cu precizie starea rețelelor de canalizare menajeră, pluvială și industrială, conform normelor DIN EN 13508-2 și standardelor naționale de inspecție video. Rezoluția 4MP permite identificarea defectelor de gradul I — microfisuri, infiltrații punctiforme, demufări incipiente — pe care sistemele Full HD le pierd în zgomotul de imagine.
În industria petrochimică, energetică și a gazelor naturale, această cameră inspecție canalizare Ultra HD este utilizată pentru audituri de integritate a conductelor de proces cu diametre între 150 mm și 3.000 mm, în condiții de mediu dificile — abur, vapori de hidrocarburi, nămol dens — unde funcția de defogging și rezoluția Ultra HD sunt decisive pentru calitatea documentației. Tracțiunea hexapod depășește obstacolele care blochează crawlerii standard, reducând sesiunile eșuate și repetițiile costisitoare. Explorați gama completă de echipamente industriale Uzinex pentru soluții complementare de diagnosticare și intervenție.
Autoritățile locale, companiile județene de apă și contractorii care execută lucrări finanțate din fonduri europene utilizează sisteme de tip cameră inspecție canalizare Ultra HD pentru recepțiile finale ale lucrărilor noi și pentru evaluările pre-reabilitare impuse de procedurile PNRR, conform standardelor internaționale de inspecție video nedistructivă . Rapoartele generate automat cu un singur click includ video Ultra HD, imagini marcate, localizare GPS a defectelor și graficul de pantă în timp real. Mod de Funcționare — Flux de Lucru cu GT104WS
• Lansare și conexiune wireless: Crawlerul este introdus în conductă prin căminul de vizitare. Tableta de 12 inch se conectează wireless la crawler — operatorul poate sta la 5–10 m distanță de cămin, fără a fi constrâns de cablul de semnal al controlerului.
• Navigare cu tracțiune hexapod: Cele șase roți motoare independente asigură deplasare înainte/înapoi și viraj liber, depășind praguri, depuneri compacte și geometrii neregulate care ar bloca un crawler cu patru roți.
• Inspecție Ultra HD cu ridicare electrică: Operatorul ridică electric capul de cameră cu până la 180 mm pentru a vizualiza calota superioară a conductelor mari, rotește 360° și ajustează zoom-ul 10x pentru documentarea precisă a oricărui defect suspect.
• Recunoaștere automată și adnotare defecte: Software-ul integrat identifică automat tipologia defectelor și le marchează în timp real. Operatorul validează sau completează adnotările direct de pe tableta de 12 inch, fără software extern.
• Defogging și continuarea inspecției: La apariția condensului sau aburului în conductă, un singur click pe funcția defog restaurează claritatea imaginii, fără oprirea sesiunii sau repoziționarea crawlerului.
• Generare raport cu un singur click: La finalul sesiunii, raportul complet — video Ultra HD 4MP, imagini marcate, localizare defecte, unghi pantă, distanță parcursă — se generează automat și se exportă prin HDMI sau se stochează pe cei 128 GB interni, gata de predat beneficiarului.
Întrebări Frecvente despre Camera Inspecție Canalizare Ultra HD GT104WS
De ce 4MP față de 2MP — care este diferența reală pe teren?
O cameră inspecție canalizare Ultra HD de 4MP (2560×1600) înregistrează de două ori mai mulți pixeli față de standardul 2MP Full HD (1920×1080). Diferența practică: microfisurile sub 0,5 mm, infiltrațiile punctiforme și demufările în fază incipientă devin vizibile și documentabile clar. La sistemele 2MP, aceste defecte de gradul I apar ca zgomot de imagine sau sunt complet invizibile, necesitând o a doua sesiune de inspecție cu echipament mai performant. Ce înseamnă funcția Elevator și când este utilizată?
Funcția Elevator ridică electric capul de cameră cu până la 180 mm față de axa de deplasare a crawlerului. Este utilizată în conductele cu diametre mari (peste 600 mm), unde camera la nivelul solului nu acoperă vizual calota superioară a conductei. Ridicarea electrică elimină nevoia de a introduce un al doilea echipament sau de a repoziționa crawlerul pentru a documenta zona superioară a secțiunii transversale. Câte ore poate funcționa GT104WS fără reîncărcare?
Bateria integrată a tabletei asigură 8 ore de funcționare continuă — cea mai mare autonomie din gama Jiutai. Aceasta permite completarea unui întreg program de inspecție zilnic pe mai multe tronsoane fără pauze de reîncărcare. Crawlerul se alimentează prin cablul Kevlar de la sursa externă a tamburului electric. Cum funcționează recunoașterea automată a defectelor?
Software-ul integrat analizează imaginea Ultra HD în timp real și identifică automat tipologiile standard de defecte: fisuri longitudinale, fisuri circulare, deformări, blocaje, rupturi și infiltrații. Fiecare defect detectat este marcat cu tip, localizare (metraj) și orientare, inclus automat în raportul de inspecție generat cu un singur click — fără post-procesare manuală și fără software extern. Cum se compară GT104WS cu GT102B sau GT108?
Această cameră inspecție canalizare Ultra HD este vârful de gamă: 4MP față de 2MP Full HD al celorlalte sisteme, șase roți față de patru, funcție Elevator, transmisie wireless și autonomie 8h. GT102B este soluția portabilă de 6 kg pentru 150–2000 mm, optimă pentru inspecții de rutină. GT104WS este alegerea pentru proiectele unde documentația Ultra HD și rapoartele automate sunt cerințe contractuale sau normative. De ce să Achiziționezi Camera Inspecție Canalizare Ultra HD GT104WS de la UZINEX?
• Consultanță tehnică gratuită: Echipa UZINEX analizează rețeaua, diametrele, cerințele de raportare și volumul de inspecții și configurează camera inspecție canalizare Ultra HD GT104WS cu lungimea de cablu și opțiunile potrivite proiectului dumneavoastră specific.
• Livrare, punere în funcțiune și instruire incluse: Sistemul este livrat, instalat și testat la sediul beneficiarului. Echipa de operare primește instruire completă pentru utilizarea tuturor funcțiilor — inclusiv software-ul de recunoaștere automată a defectelor și generarea rapoartelor.
• Garanție extinsă 60 de luni și suport sub 36 ore: Fiecare cameră inspecție canalizare Ultra HD livrată prin UZINEX beneficiază de garanție de 60 de luni și timp de răspuns tehnic garantat sub 36 de ore, cu diagnosticare la distanță și livrare prioritară de piese de schimb.
• Rapoarte compatibile cu cerințele normative românești: Formatul rapoartelor generate automat de GT104WS este aliniat cerințelor DIN EN 13508-2, PNRR și standardelor solicitate de ANAR, companiile județene de apă și beneficiarii publici din România.
• Piese de schimb și consumabile din stoc: Cabluri Kevlar, capete de cameră 4MP, module de alimentare și roți de schimb sunt disponibile din stocul propriu UZINEX pentru minimizarea timpilor de nefuncționare pe durata programelor de inspecție.
Cameră inspecție canalizare Ultra HD GT104WS — alegerea echipelor care documentează la standard de 4MP, inspectează cu șase roți pe orice teren și generează rapoarte automate conforme, fără re-inspecții și fără post-procesare manuală.
