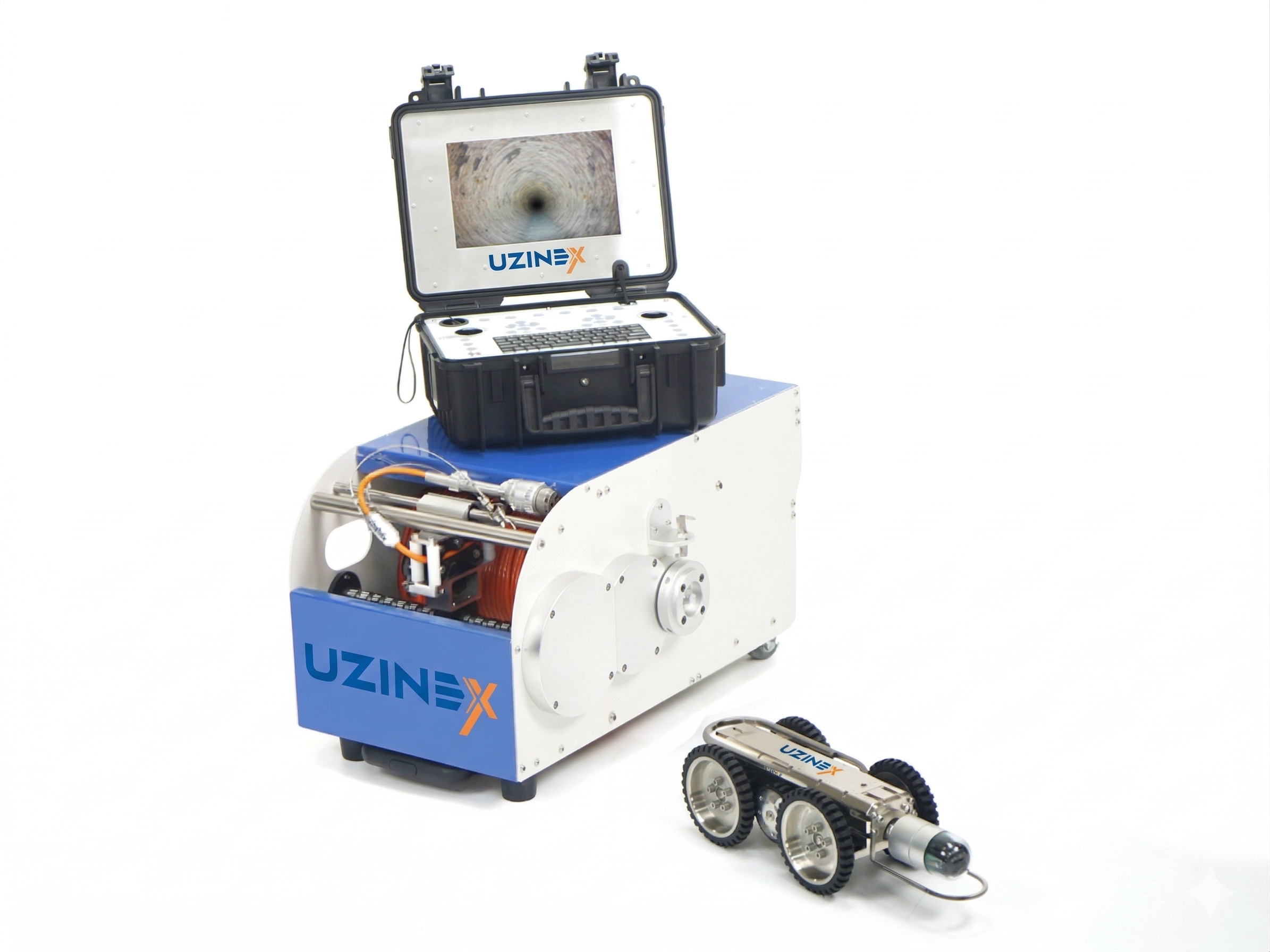

Камера для інспекції газових труб GT102A — CCTV-система відеоінспекції для труб 120–600мм у газових установках природного газу, нафтових мережах, нафтохімічній галузі, промисловій хімії й на атомних електростанціях. Головка камери 51мм з автофокусом pan-and-tilt, нескінченним обертанням 360° і нахилом 220°, поєднана з антикорозійним захистом IP68, робить GT102A камерою для інспекції газових труб, здатною безперервно працювати в середовищах з вуглеводнями, агресивними хімікатами й корозійними газами — де стандартне обладнання швидко виходить з ладу чи не може бути безпечно введене.
З кабелем до 200м і електричним барабаном 40кг з автоматичним змотуванням ця камера для інспекції газових труб покриває довгі секції в розподільчих мережах і технологічних установках без перевстановлення. Інтегрований DIP, лічильник метражу й дані про тиск, відображені в реальному часі на моніторі 10 дюймів, дають інженеру з обслуговування всю інформацію, потрібну для точної локалізації дефектів на технічній схемі установки. Ключові переваги камери для інспекції газових труб GT102A
• Автофокус pan-and-tilt з обертанням 360° і нахилом 220°: Головка камери з автофокусом pan-and-tilt покриває всю внутрішню окружність труби без сліпого кута. Нахил 220° — вищий за моделі 180° — дозволяє повний перегляд і верхніх бокових зон у трубах малого діаметра без перепозиціонування краулера.
• Електричний підйом головки камери: Камера піднімається електрично відносно осі переміщення, забезпечуючи кут інспекції, регульований залежно від діаметра труби й положення підозрюваного дефекту. Перемикання передньої/задньої камери працює миттєво, без зупинки сесії.
• IP68 антикорозійний — розроблений для агресивних хімічних середовищ: Повне ущільнення IP68 і антикорозійна обробка всіх відкритих компонентів дозволяють використовувати цю камеру для інспекції газових труб у трубах з вуглеводнями, розведеними кислотами, промисловими газами й високоагресивними середовищами — умовах, у яких стандартні системи псуються за кілька сесій.
• Кабель до 200м — розширений діапазон проти стандартних моделей: Опція кабелю 200м Ø 7,8мм (проти стандарту 100–150м інших моделей) дозволяє покриття довгих секцій у газових розподільчих мережах і нафтотранспортних трубах без перевстановлення обладнання в проміжній точці.
• DIP, метраж і тиск, відображені в реальному часі: Локатор DIP постійно відображає положення краулера, лічильник метражу позначає пройдену відстань, а дані про тиск труби відстежуються й записуються безпосередньо на екрані 10 дюймів — уся інформація про локалізацію й контекст автоматично включена в документацію інспекції.
• Подвійна передня + задня камера з миттєвим перемиканням: Повна інспекція секції туди й назад виконується без окремих сесій — задня камера документує стан труби під час втягування, доповнюючи переднє зображення шляху просування.
• Зберігання до 1ТБ і експорт HDMI: Відео Full HD 1080p, фото й звіти інспекції архівуються у внутрішній пам'яті 32ГБ (розширюваній до 1ТБ) й експортуються в реальному часі через HDMI, безпосередньо на зовнішній монітор інспекційного фургона чи станції.
• Автоматично генерований звіт інспекції: Інтегроване програмне забезпечення автоматично компілює всі дані сесії — відео, фото, метраж, DIP — у професійні звіти інспекції, сумісні з технічними вимогами операторів газорозподільних мереж і нафтохімічних компаній.
Технічні характеристики — камера для інспекції газових труб GT102A
| Екран монітора | 10.1 дюйма кольоровий LCD, роздільність 1920 × 1080 Full HD |
|---|---|
| Пікселі камери | 2 мегапікселі (2.000.000 пікселів) |
| Діаметр головки камери | 51 мм — автофокус pan-and-tilt |
| Обертання головки камери | 360° безперервне (нескінченне обертання) |
| Нахил головки камери | 220° постійний переворот |
| Підйом головки камери | Електричний (electrical lifting) |
| Задня камера | Так — подвійна передня + задня камера |
| Освітлення | LED оточення, 3 регульовані рівні |
| Вимірювальний лазер | Доступний на запит (кастомізований) |
| Локалізація 512 Гц | Доступна на запит (кастомізована) |
| Захист від води | IP68 водонепроникний, антикорозійний |

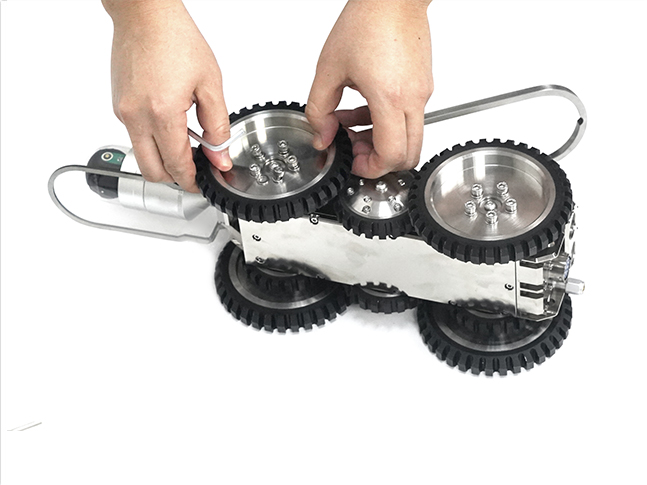

| Система пересування | 4 незалежних ведучих колеса |
| Швидкість переміщення | 0–20 м/хвилину, змінна |
| Сумісний діаметр труби | 120–600 мм (5"–24") |
| Стандартна довжина кабелю | 100 м (налаштовувана до 200 м) |
| Діаметр кабелю | 7,8 мм |
| Електричний барабан | Авто / ручний, 40 кг стандартно |
| Внутрішнє зберігання | 32 ГБ (розширюване до 1 ТБ) |
| Виходи даних | HDMI, відео/фото, звіт інспекції |
| Відображення в реальному часі | DIP, метраж, дані про тиск |
| Звіт інспекції | Інтегрована система, автоматично генерований |
Застосування — де використовується камера для інспекції газових труб GT102A
Камера для інспекції газових труб серії GT102A — це стандартний інструмент команд з обслуговування газорозподільних компаній, операторів нафтових мереж і технічних відділів нафтопереробних заводів і нафтохімічних установок. Діапазон 120–600мм покриває точно розміри вторинних розподільчих мереж, фітингів службових приєднань і внутрішніх службових трубопроводів в установках — сегмент, що поєднує високу частоту інспекції з найагресивнішими умовами середовища для обладнання.
У хімічній галузі й на атомних електростанціях ця камера для інспекції газових труб замінює ручну інспекцію в трубах з корозійними середовищами, із залишковими потоками небезпечних речовин чи з обмеженим доступом з міркувань радіаційного захисту. Антикорозійна обробка IP68, стійка до хімікатів головка камери й кабель до 200м дозволяють подовжені сесії без витягання й перепозиціонування обладнання й без експонування операторів агресивному середовищу всередині труби. Ознайомтеся з повним асортиментом промислового обладнання Uzinex для рішень інспекції, адаптованих до всіх типів мереж і установок.
Каналізаційні мережі з високими рівнями корозії, скидні труби з водоочисних станцій і промислові дренажні системи в хімічних комплексах використовують системи камер для інспекції газових труб GT102A для періодичних інспекцій конструкційної цілісності, згідно з міжнародними стандартами неруйнівної відеоінспекції. Інтегрований DIP і дані про тиск у реальному часі доповнюють технічну документацію контекстною інформацією, суттєвою для звітів відповідності. Як це працює — як працює камера для інспекції газових труб GT102A

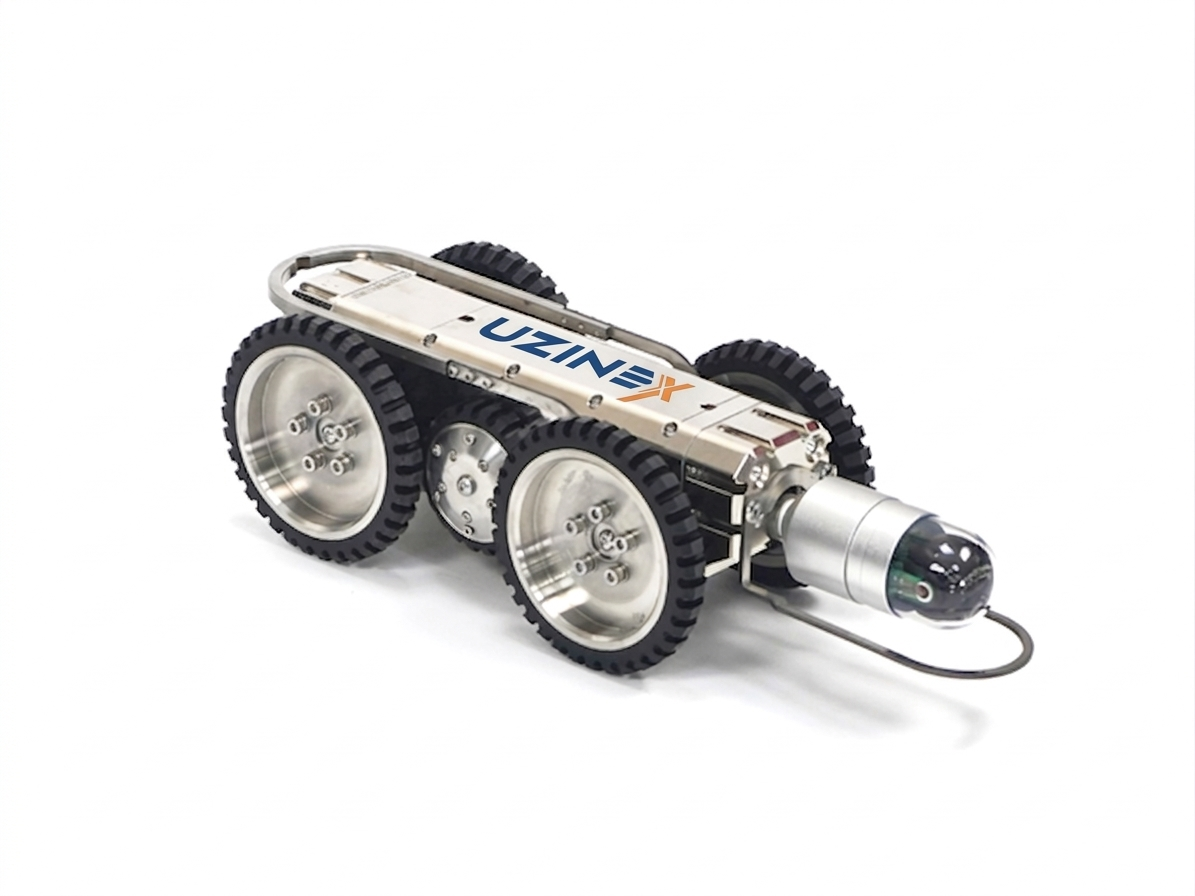

• Підготовка й введення в трубу: Ця камера для інспекції газових труб — компактний краулер — вводиться через отвір доступу чи знятий фланець. Головка камери з автофокусом pan-and-tilt орієнтується автоматично для оптимального фокусу, без ручного регулювання діоптрій залежно від діаметра труби.
• Керування через контролер 10 дюймів: Оператор веде краулер спеціальними кнопками для просування/втягування, кермування й швидкості. Обертання 360° і нахил 220° командуються окремо, без зупинки руху краулера вздовж секції.
• Моніторинг DIP і тиску в реальному часі: Екран постійно відображає локалізацію DIP, пройдену відстань і дані про тиск труби — інформація автоматично корелюється з положенням на технічній схемі установки, без ручних розрахунків чи зовнішнього еталонного обладнання.
• Документування й перемикання передньої/задньої камери: Коли ідентифіковано дефект, оператор робить фото чи записує відео однією кнопкою. Перемикання на задню камеру перевіряє стан труби в напрямку втягування без зупинки сесії чи перепозиціонування краулера.
• Витягання барабана й експорт звіту: Електричний барабан витягає кабель 100–200м автоматично чи вручну. Повний звіт інспекції генерується автоматично й експортується через HDMI чи зберігається внутрішньо для передачі клієнту чи архівування в системі управління об'єктом.
Часті запитання про камеру для інспекції газових труб GT102A
Що робить GT102A придатною для інспекції газових і нафтових труб проти інших моделей?
Ця камера для інспекції газових труб поєднує антикорозійний захист IP68, кабель до 200м і головку камери з автофокусом pan-and-tilt — функції, суттєві для газових і нафтових мереж, де секції довші, середовище корозійне, а ризик експонування оператора потребує віддаленої інспекції. Нахил 220° проти 180° інших моделей забезпечує повний перегляд поперечного перерізу в трубах малого діаметра. Чи включений вимірювальний лазер чи опціональний на GT102A?
На GT102A вимірювальний лазер доступний як кастомізована опція на замовлення — на відміну від GT102, де лазер включений стандартно. Якщо ваше застосування потребує розмірного вимірювання дефектів, команда UZINEX може сконфігурувати GT102A з інтегрованим лазерним модулем на момент замовлення. Якими довгими можуть бути оглянуті секції без перевстановлення?
Зі стандартним кабелем 100м повна сесія туди й назад покриває 50м труби. Опція 200м дозволяє подвоїти робочий діапазон — достатньо для середньої секції між двома ізолюючими клапанами в газорозподільній мережі. Електричний барабан 40кг керує довжиною кабелю автоматично чи вручну, без додаткового фізичного зусилля для оператора. Чи може GT102A працювати в трубах із залишковими газами чи парами вуглеводнів?
Ця камера для інспекції газових труб — з ущільненням IP68 і повною антикорозійною обробкою — може працювати в трубах із залишковими слідами вуглеводнів, парами розчинників і промисловими газами, за умови дотримання специфічних процедур безпеки установки. Рекомендується перевірити хімічну сумісність зовнішніх матеріалів краулера зі специфічними речовинами в трубі перед першим використанням у спеціальних хімічних середовищах. Який мінімальний і максимальний діаметр труби покриває GT102A?
GT102A інспектує труби з діаметрами між 120мм і 600мм (5"–24"). Нижня межа 120мм покриває фітинги службових приєднань і вторинні розподільчі труби в газових мережах, тоді як верхня межа 600мм включає магістральні розподільчі колектори в промислових установках і муніципальних мережах низького тиску. Чому купити камеру для інспекції газових труб GT102A від UZINEX?
• Безкоштовна технічна консультація для газових і нафтохімічних мереж: Команда UZINEX аналізує тип труб, специфічне хімічне середовище й вимоги до документації й конфігурує цю камеру для інспекції газових труб з довжиною кабелю, лазером і опціями 512Гц, придатними для вашої установки.
• Доставка на місце, тестування й навчання оператора: GT102A доставляється, тестується й вводиться в експлуатацію в приміщенні клієнта, з повним навчанням оператора для всіх функцій — pan-and-tilt, DIP, запис, генерація звіту — у той самий день, що й доставка.
• Розширена гарантія 60 місяців і технічна підтримка менше 36 годин: Кожна камера для інспекції газових труб, доставлена через UZINEX, користується гарантією 60 місяців і гарантованим часом відгуку менше 36 годин, з віддаленою діагностикою й пріоритетною доставкою деталей для забезпечення безперервності програм періодичної інспекції.
• Звіти, сумісні зі стандартами операторів газових мереж: Документи, генеровані цією камерою для інспекції газових труб, включають метраж, DIP, дані про тиск і відео Full HD — формат, прийнятий операторами газорозподільних мереж, нафтопереробними заводами й нафтохімічними компаніями в Румунії для звітів періодичної технічної інспекції.
• Сумісність із міжнародними стандартами NDT: Документація, вироблена цією камерою для інспекції газових труб, відповідає міжнародним стандартам неруйнівної відеоінспекції, застосовним у газовій, нафтохімічній і атомній установочній галузях — зокрема вимогам простежуваності й архівування, специфічним для регульованих сфер.
Камера для інспекції газових труб GT102A — комплексне рішення для команд, що інспектують мережі 120–600мм у середовищах з газом, нафтою, агресивними хімікатами чи високою корозією, з автофокусом pan-and-tilt, нахилом 220° і робочим діапазоном, розширеним до 200м, без експонування операторів середовищу всередині труби.
