Камера для інспекції промислових труб GT102 | Стандартний лазер | Ø49мм | 120–600мм

Камера для інспекції промислових труб GT102 — компактне спеціалізоване рішення для NDT-інспекції труб діаметром від 120 мм до 600 мм на заводах, у технологічних установках і промисловій інфраструктурі. З металевою головкою камери Ø49мм, спроєктованою протиударною та зносостійкою, з вимірювальним лазером у стандартній комплектації та повним захистом IP68, ця камера для інспекції промислових труб отримує доступ до малих і середніх труб у нафтохімічних установках, металургійній промисловості, виробництві котлів і посудин під тиском — зон, недоступних для жодної звичайної штовхальної системи.

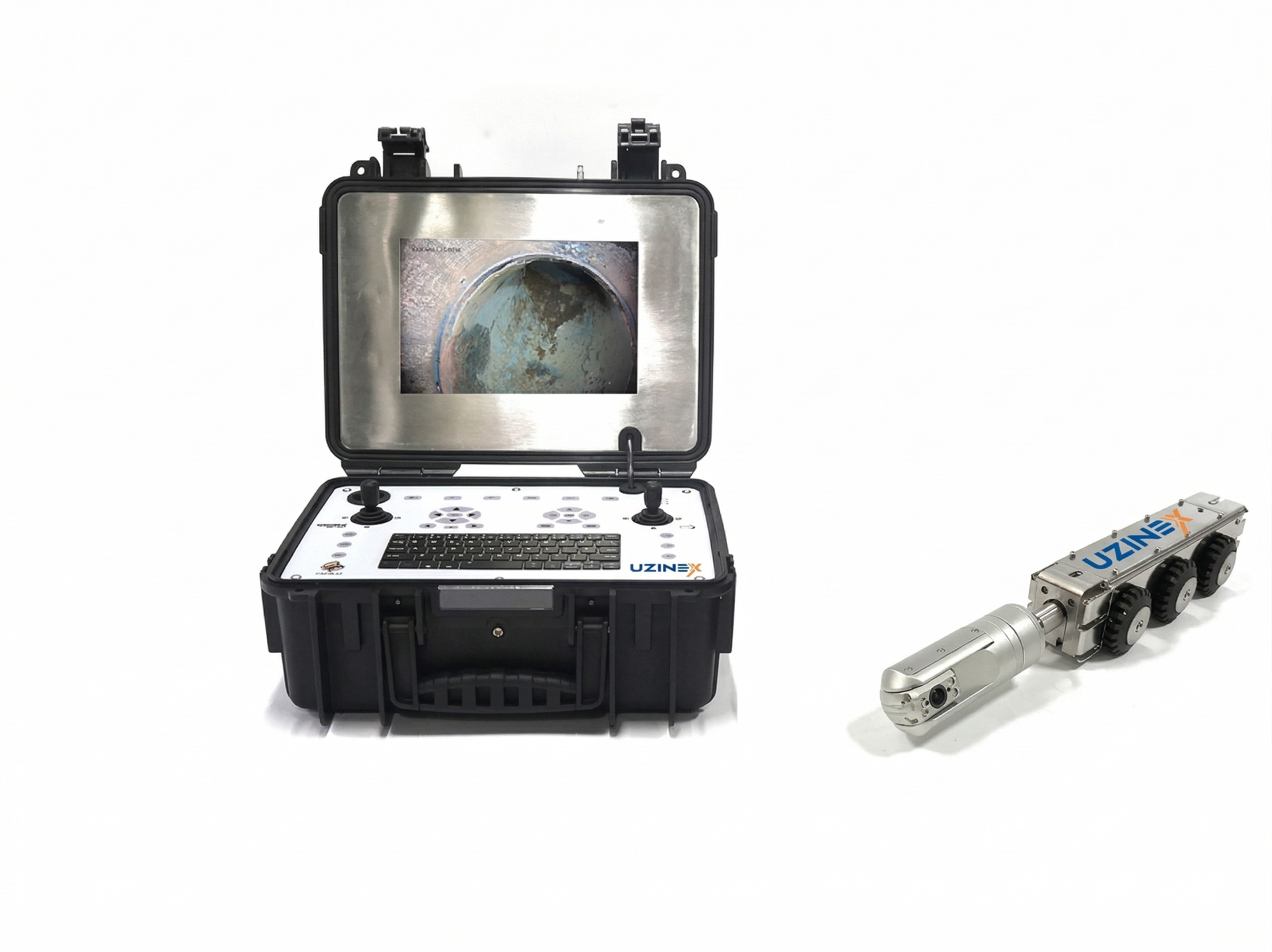

Порівняно з краулерами великого діаметра в асортименті, ця камера для інспекції промислових труб — найкомпактніша в серії Jiutai — знижує нижню межу до 120 мм — стандартного діаметра заводських технологічних труб, промислової арматури та внутрішніх сервісних трубопроводів. Компактний корпус краулера, портативний електричний барабан і джойстик, вбудований у блок керування 10 дюймів, дозволяють повну роботу одним оператором, без опорної інфраструктури та без спеціалізованої пускової платформи. Ключові переваги камери для інспекції промислових труб GT102

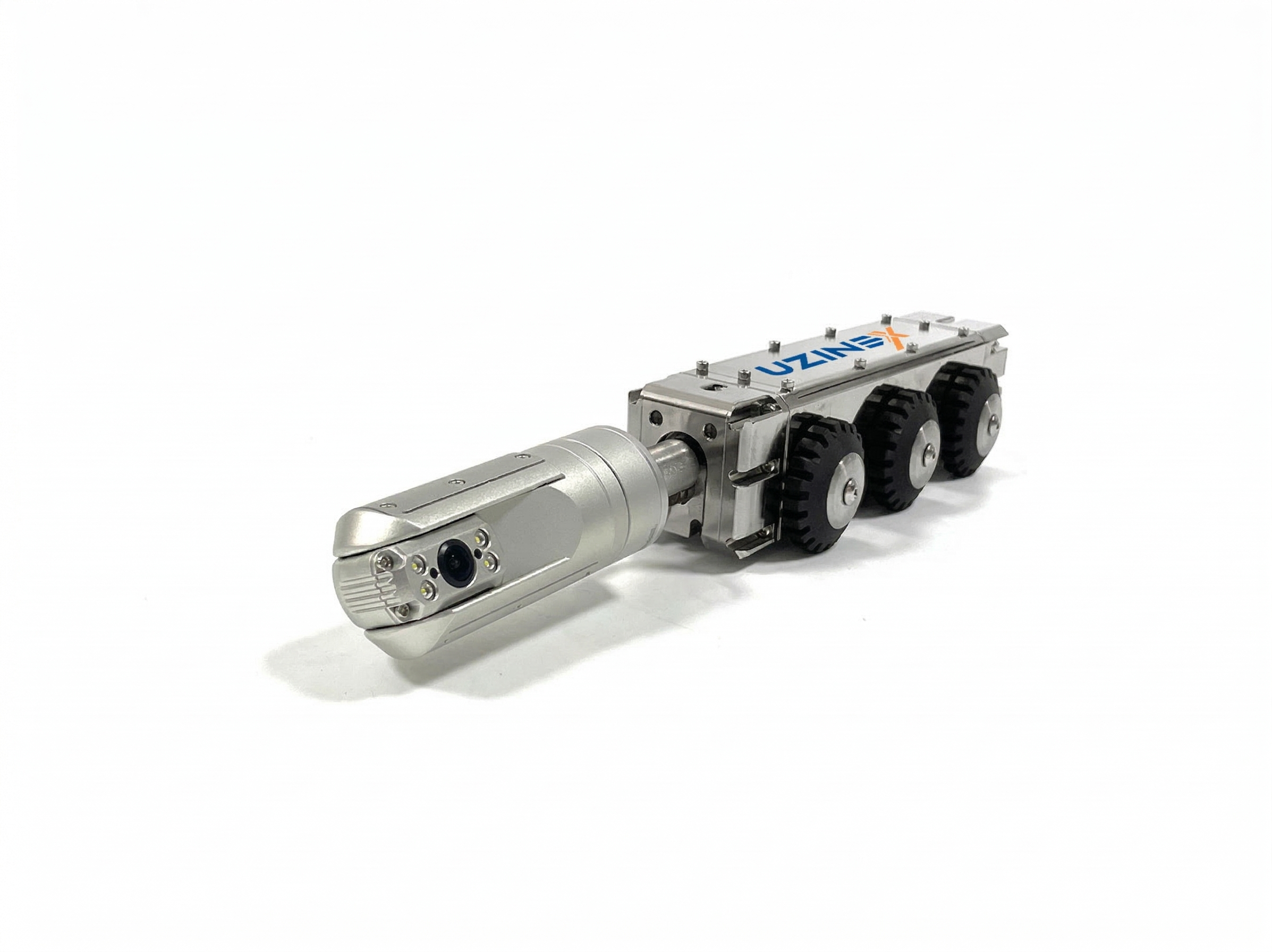

• Металева головка камери Ø49мм — протиударна та зносостійка: металевий корпус головки камери поглинає удари з внутрішніми перешкодами та чинить опір абразії твердих відкладень у промислових трубах. При зовнішньому діаметрі 49мм ця камера для інспекції промислових труб входить у труби від 120мм — розмір, недоступний для стандартних краулерів із пластиковими головками.

• Вимірювальний лазер у стандартній комплектації — без додаткової плати: на відміну від моделей, де лазер опційний, GT102 включає лазер як стандартне обладнання. Оператор вимірює розмір тріщини, корозії та відкладень прямо на записаному зображенні — інформація критична для NDT-документів інспекції та для оцінки структурної цілісності посудин під тиском і котлів.

• Безкінечне обертання 360° і нахил 180° без сліпого кута: головка камери обертається безперервно на 360° і нахиляється на 180° — уся внутрішня окружність труби документується без переміщення краулера. Джойстик контролера командує обертанням, нахилом, рухом уперед і назад однією рукою.

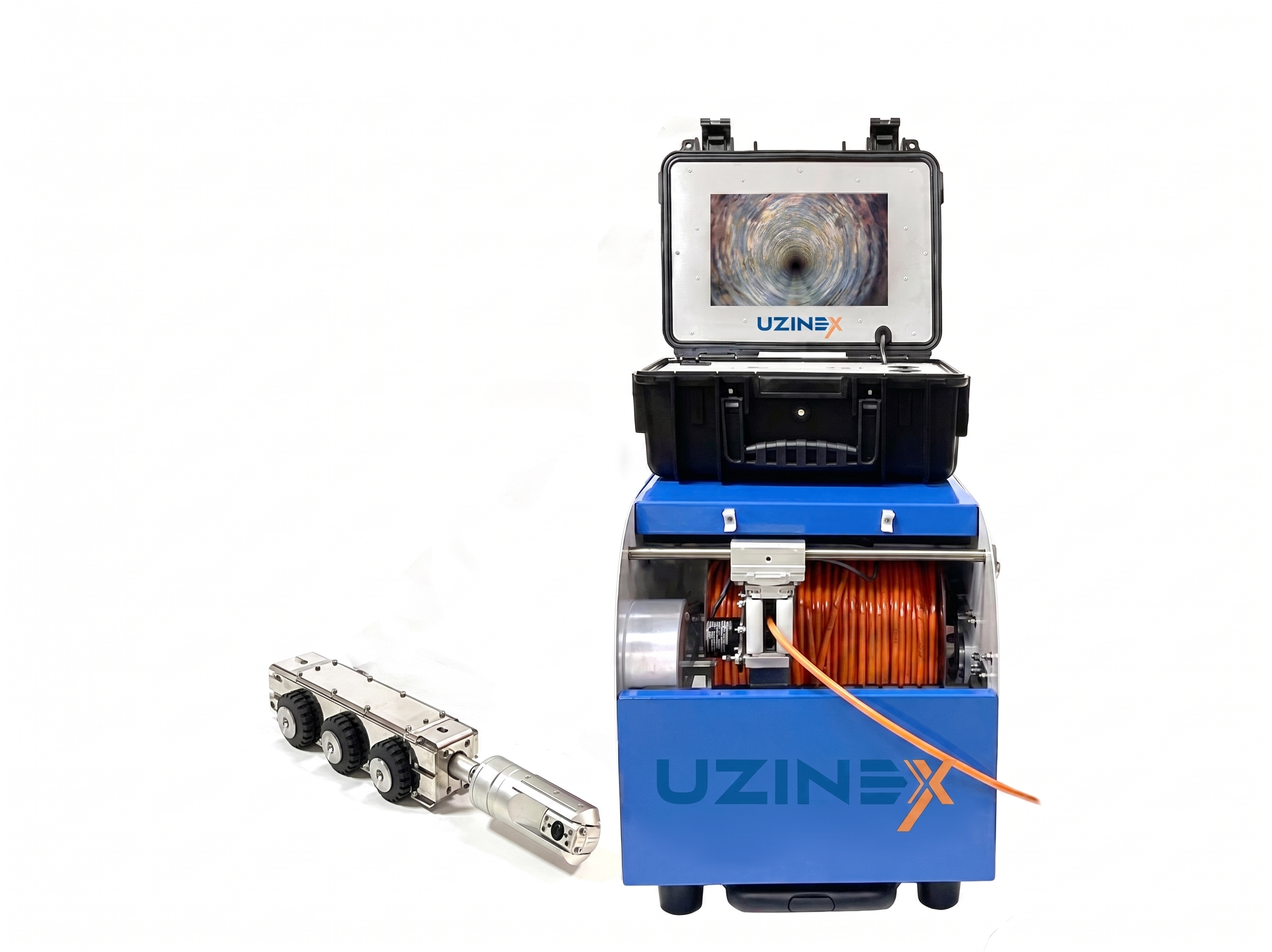

• Компактна та легка — робота одним оператором: корпус краулера та портативний електричний барабан спроєктовані для швидкого переміщення між точками інспекції в межах промислового цеху, без опорної команди чи транспорту. Барабан з автоматичним і ручним намотуванням полегшує керування кабелем 100–150м у тісних просторах.

• Дані DIP, метраж і тиск відображаються в реальному часі на моніторі: екран 10 дюймів постійно відображає пройдену відстань, дані локалізації дефектів DIP і значення тиску — інформація інтегрована прямо в запис, без зовнішнього обладнання збору даних.

• Чотири ведучі колеса, швидкість 0–20 м/хв: тяга з чотирма незалежними колесами забезпечує контрольований рух уперед, назад і через вільні повороти зі змінною швидкістю, адаптованою до внутрішнього стану труби — від гладких поверхонь до поверхонь з відкладеннями чи вираженою шорсткістю.

• IP68 антикорозійний — витримує агресивні хімічні середовища: повна герметизація IP68 та антикорозійна обробка корпусу дозволяють використання в трубах із залишковими вуглеводнями, кислотними розчинами, хімічним мулом чи іншими агресивними середовищами, специфічними для нафтохімічної, алюмінієвої та металургійної промисловості.

• Зберігання до 1 ТБ і вихід HDMI: відео Full HD, фото з лазерним маркуванням і дані інспекції зберігаються у внутрішній пам'яті 32ГБ (розширюваній до 1ТБ) та експортуються в реальному часі через HDMI — повна документація, готова до архівування чи надсилання в технічний відділ одразу після сеансу.

Технічні характеристики — камера для інспекції промислових труб GT102

Застосування — де на практиці використовується камера для інспекції промислових труб GT102

Камера для інспекції промислових труб серії GT102 — стандартний інструмент відділів обслуговування на заводах з виробництва сталевих труб, промислових котлів і посудин під тиском. Діапазон 120–600мм охоплює саме типові розміри технологічних труб, внутрішньої розподільчої арматури та теплообмінних змійовиків у промислових установках. Металева головка Ø49мм витримує удари з задирками зварних швів, оксидними відкладеннями та нерегулярною геометрією фланцевих чи розтрубних з'єднань.

У нафтохімічній, енергетичній та алюмінієвій промисловості ця камера для інспекції промислових труб документує корозійні тріщини, внутрішню ерозію, дефекти зварювання та відкладення продуктів реакції в агресивних хімічних умовах, де пластикові штовхальні штанги та камери швидко виходять з ладу. Вимірювальний лазер, інтегрований стандартно, забезпечує пряме визначення розміру дефекту на записаному зображенні, усуваючи потребу в другому вході з окремим вимірювальним обладнанням — значна економія часу та вартості на технічний аудит. Перегляньте повний асортимент промислового обладнання Uzinex для рішень інспекції труб усіх діаметрів.

Сектори металоконструкцій, виготовлення сталевих конструкцій, харчової промисловості та виробництва напоїв (внутрішні сервісні трубопроводи) і промислового HVAC використовують камери для інспекції промислових труб для періодичних технічних аудитів, необхідних за нормами безпеки праці та вимогами забезпечення якості виробництва, відповідно до міжнародних стандартів неруйнівної інспекції труб. Документація з інтегрованим лазером приймається прямо у файли відповідності та у звіти періодичної технічної інспекції. Як це працює — робочий процес із GT102 у промисловому середовищі

• Підготовка та введення в трубу: ця камера для інспекції промислових труб — компактний краулер — вводиться через доступний кінець труби чи через фланцевий отвір доступу. Металева головка Ø49мм входить у труби від 120мм внутрішнього діаметра без зусиль, навіть зі злегка еліптичною геометрією чи частковими відкладеннями на стінці.

• Керування джойстиком з блоку 10 дюймів: оператор керує краулером уперед/назад і через повороти зі змінною швидкістю вбудованим джойстиком, спостерігаючи живе зображення на екрані 10 дюймів. Обертання 360° і нахил 180° командуються спеціальними кнопками, без зупинки руху.

• Документування з активним лазером: при виявленні дефекту оператор активує стандартний вимірювальний лазер для прямого розмірного визначення на записаному зображенні. Фотографування та запис відео зберігаються однією кнопкою, з часовою міткою та метражем, що відображаються автоматично на захопленому зображенні.

• Моніторинг даних DIP і тиску: екран безперервно відображає пройдену відстань, дані локалізації DIP і значення тиску в трубі — інформація незамінна для співвіднесення виявлених дефектів із точним положенням на технічній схемі установки.

• Повернення електричним барабаном і експорт даних: електричний барабан повертає кабель автоматично чи вручну. Записи експортуються через HDMI чи зберігаються у внутрішній пам'яті, готові до передачі технологу чи архівування в системі управління якістю.

Часті запитання про камеру для інспекції промислових труб GT102

Який мінімальний діаметр труби може інспектувати GT102?

GT102 знижує нижню межу до 120 мм — найменшого сумісного діаметра в усьому асортименті Jiutai. Компактна металева головка Ø49мм входить у труби від 120мм без зусиль. Верхня межа — 600мм, охоплюючи вторинні розподільчі труби та основну арматуру в промислових виробничих установках. Для більших діаметрів асортимент Uzinex пропонує спеціальні моделі, як-от GT102B для 150–2000мм. Чому головка камери металева, а не пластикова, як в інших моделей?

Промислові труби зі сталі, алюмінію та металевих сплавів часто мають задирки зварних швів, тверді оксидні відкладення та нерегулярну геометрію на з'єднаннях — умови, що швидко пошкоджують пластикові головки камер. Металева головка Ø49мм цієї камери для інспекції промислових труб витримує зіткнення, абразію твердих відкладень і удари з внутрішніми ребрами труб, значно подовжуючи термін служби найбільш механічно навантаженого компонента. Чи справді вимірювальний лазер у стандартній комплектації, чи він опційний?

Вимірювальний лазер включений стандартно в кожен блок GT102 — це не опційний аксесуар за додаткову плату. Ця камера для інспекції промислових труб дозволяє пряме розмірне визначення тріщин, локальної ерозії та відкладень на записаному зображенні 2МП, без зовнішнього обладнання. Локатор 512Гц доступний окремо на запит, корисний для співвіднесення положення дефекту зі схемою маршруту установки. Чи можна використовувати GT102 у середовищах з агресивними хімікатами?

Так. Ця камера для інспекції промислових труб — з антикорозійною обробкою та герметизацією IP68 — працює в трубах із залишковими вуглеводнями, розведеними кислотними розчинами, хімічним мулом та іншими агресивними середовищами, специфічними для нафтохімічної, алюмінієвої та металургійної переробної промисловості. Рекомендується очищення краулера після кожного сеансу в корозійних середовищах для максимізації терміну служби. Як GT102 порівнюється з GT102B за діапазоном діаметрів і використанням?

GT102 (120–600мм) — компактна камера для інспекції промислових труб для виробничих установок — металева головка Ø49мм і стандартний лазер. GT102B (150–2000мм) — портативне рішення для середніх і великих розподільчих мереж, з подвійною PTZ-камерою та 10x зумом. Якщо ваша установка містить переважно труби 120–600мм у промисловому виробничому середовищі, GT102 — оптимальне рішення; для змішаних мереж з більшими діаметрами GT102B пропонує розширене покриття. Чому купувати камеру для інспекції промислових труб GT102 в UZINEX?

• Безкоштовна консультація для застосувань у промисловому виробництві: команда UZINEX аналізує тип труб, внутрішнє хімічне середовище, домінантні діаметри та вимоги до документації і конфігурує цю камеру для інспекції промислових труб — з лазером і 512Гц за потреби — з довжиною кабелю, придатною для вашої конкретної установки.

• Постачання, тестування та навчання операторів на об'єкті: GT102 постачається, тестується на установці клієнта та вводиться в експлуатацію з повним навчанням операторів — джойстик, лазер, запис, експорт HDMI — у той самий день, що й постачання.

• Розширена гарантія 60 місяців і технічна підтримка менш ніж за 36 годин: кожна камера для інспекції промислових труб, поставлена через UZINEX, отримує гарантію 60 місяців і гарантований час реагування менш ніж за 36 годин, із віддаленою діагностикою та пріоритетною поставкою запчастин для мінімізації простоїв в установках безперервного виробництва.

• Стандартний лазер — прийнята NDT-документація: лазер, включений стандартно в цю камеру для інспекції промислових труб, усуває потребу в окремому вимірювальному приладі для NDT-аудитів структурної цілісності, знижуючи загальну вартість інспекції та спрощуючи процедуру документування для відділів забезпечення якості.

• Сумісність із міжнародними стандартами NDT: документація, згенерована GT102 — відео Full HD, фото з лазерним маркуванням, дані DIP і метраж — сумісна з вимогами міжнародних стандартів неруйнівної інспекції, застосовних до виробників посудин під тиском, котлів і сталевих конструкцій у Румунії.

Камера для інспекції промислових труб GT102 — вибір інженерів з обслуговування, які інспектують труби від 120мм з інтегрованим стандартним лазером, протиударною металевою головкою та документацією Full HD, прийнятою прямо у файли відповідності та NDT-аудити структурної цілісності.
