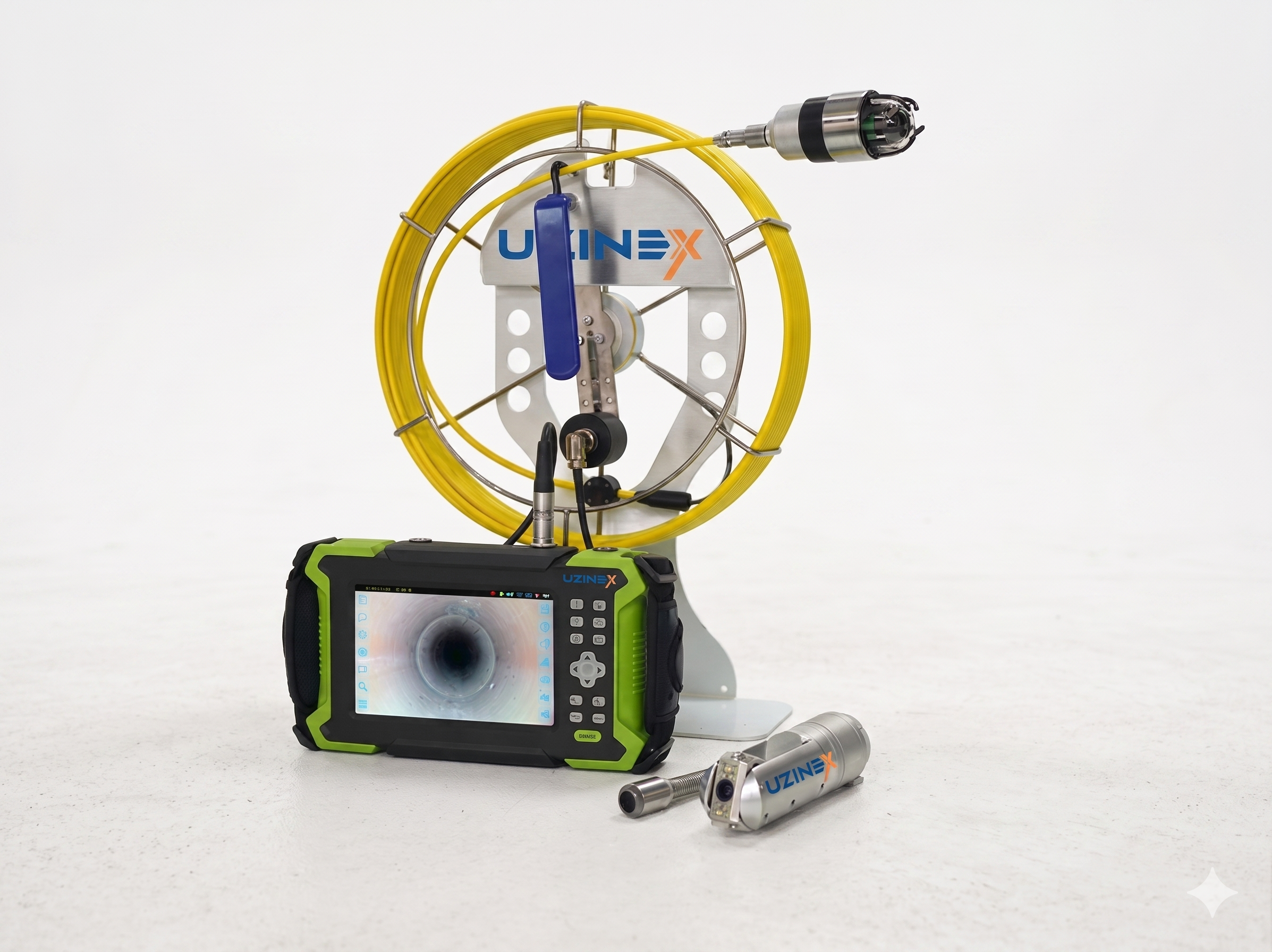

Штовхальна камера для інспекції труб GM320 — багатофункціональна HD-система з сімома змінними об'єктивами (6/8/16/21/37/49/51мм) для візуальної інспекції труб з діаметрами між 8мм і 800мм. Із сенсорним екраном IPS 7 дюймів, інтегрованою WiFi-передачею, передовими програмними функціями для редагування й вимірювання дефектів і акумулятором з понад 6 годинами роботи, ця штовхальна камера для інспекції труб — перший інструмент у діапазоні Jiutai, що поєднує універсальність штанги, адаптованої до 7 розмірів об'єктивів, з потужністю діагностичного й вимірювального програмного забезпечення безпосередньо на сенсорному екрані.
На відміну від краулерів діапазону, що потребують двигуна й тягового механізму, штовхальна камера для інспекції труб типу GM320 просувається ручним штовханням напівжорсткого кабелю — швидша в розгортанні, легша в транспортуванні й здатна проходити вигини й розгалуження, які колеса краулера не можуть подолати. Об'єктив 6мм з електричним джойстиком і об'єктив 16мм з автоматичною самовирівнювальною пружиною роблять GM320 рішенням для труб від 8мм, недоступних для будь-якого краулера в діапазоні. Ключові переваги штовхальної камери для інспекції труб GM320
• Сім змінних об'єктивів — діапазон від 8мм до 800мм: GM320 — єдина штовхальна камера для інспекції труб у діапазоні Jiutai з сімома доступними розмірами об'єктивів: 6мм (електричний джойстик), 8мм, 16мм (самовирівнювальна пружина, ширококутний), 21мм, 37мм (360°/220° повний огляд), 49мм і 51мм. Одна система покриває все від капілярних каналів 8мм до труб 800мм, без зміни базової платформи.
• Сенсорний екран IPS 7 дюймів — єдиний сенсорний екран у діапазоні: Сенсорний екран IPS з повним кутом огляду підтримує мультитач-зум жестом стискання, обертання зображення й навігацію локальними ресурсами — усе керується пальцями, без фізичних кнопок. Інтегрований WiFi дозволяє живу передачу зображення на телефон чи планшет і дистанційне керування.
• Мінімальний діаметр 8мм — найменший у всьому діапазоні Jiutai: Об'єктив 6мм з електричним керуючим джойстиком отримує доступ до труб від 8мм внутрішнього діаметра — еквівалент інжекційної трубки, охолоджувального каналу в промисловій формі чи прецизійної капілярної труби. Жодна інша система в діапазоні Jiutai не опускається нижче 100мм з краулером; GM320 робить інспекцію ультрамалих труб можливою з тією самою базовою платформою.
• Передові програмні функції: вимірювальна лінійка, заморожування зображення, негативна плівка, температура: Сенсорний екран запускає повне діагностичне програмне забезпечення — лінійку вимірювання дефектів безпосередньо на зображенні, миттєве заморожування кадру, негативну інверсію для візуалізації дефектів на відбивних поверхнях, вимірювання температури й редагування зображення в реальному часі. Жодна інша штовхальна камера для інспекції труб у лінійці не пропонує цей програмний набір безпосередньо на блоці керування.
• Інтегрована WiFi-передача — з'єднання й дистанційне керування: Модуль WiFi дозволяє живу передачу зображення на смартфон чи планшет і дистанційне керування системою. Зображення й відео передаються бездротово безпосередньо в мобільний застосунок без витягання блоку чи підключення кабелю даних.
• Об'єктив 16мм з автоматичною самовирівнювальною пружиною: Ширококутний об'єктив 16мм з пружинним механізмом автоматично проходить вигини 90° і розгалуження труб без ручного ведення — ідеально для сантехнічних установок у будівлях зі складною геометрією прокладки, де прямі камери застрягають на першому вигині.
• IP68 водонепроникний зі стійкістю до глибини 10м: Основна головка камери має ущільнення IP68 із сертифікованою стійкістю до глибини води 10м — придатна для інспекції труб із залишковою водою, для частково затоплених службових приєднань і для сифонів з постійним рівнем рідини.
• Понад 6 годин роботи й налаштовуваний кабель 10–120м: Акумулятор тривалого терміну служби покриває повний день інспекції без підзарядки. Довжина напівжорсткого кабелю конфігурується на замовлення від 10м (короткі внутрішні інспекції) до 120м (зовнішні дренажні мережі чи промислові установки середньої довжини).
Технічні характеристики — штовхальна камера для інспекції труб GM320
| Екран | 7 дюймів IPS повний огляд HD сенсорний екран |
|---|---|
| Роздільність | 1920 × 1080 пікселів Full HD |
| Пікселі камери | 1MP / 2MP (залежно від об'єктива) |
| Доступні об'єктиви | 7 розмірів: 6 / 8 / 16 / 21 / 37 / 49 / 51 мм |
| Об'єктив 6мм | Електричний керуючий джойстик, гнучкий |
| Об'єктив 16мм | Ширококутний, автоматична самовирівнювальна пружина, проходить вигини 90° |
| Об'єктив 37мм | 360° нескінченне обертання, 220° переворот, повний огляд |
| Обертання камери (37мм+) | 360° безперервне |
| Нахил камери | 220° переворот |
| Діаметр інспекції | 8–800 мм |
| Захист від води | IP68 — стійкість до глибини 10м |
| Довжина кабелю | 10–120 м (налаштовувана) |
| Тип кабелю | Напівжорсткий, штовхально-тягова котушка / ручна котушка |
| Час роботи акумулятора | Понад 6 годин безперервної роботи |
| З'єднання | Інтегрований WiFi — живий стрім + дистанційне керування |
| Програмні функції | Малювання на зображенні, заморожування, негативна плівка, вимірювальна лінійка, вимірювання температури, зум, жест стискання, управління локальними ресурсами |
| Локалізація 512 Гц | Доступна на запит |
| Мови інтерфейсу | 11 мов: китайська, англійська, французька, іспанська, російська тощо |
Застосування — де використовується штовхальна камера для інспекції труб GM320
Штовхальна камера для інспекції труб серії GM320 — це переважний інструмент ліцензованих сантехніків, сервісних компаній HVAC і техніків з обслуговування, що щодня інспектують внутрішню сантехніку, дренажні системи й службові труби будівель. Швидкість розгортання (без двигуна, без важкого електричного барабана), низька вага повного блоку й сім змінних об'єктивів дозволяють адаптацію до будь-якого діаметра труби, зустрінутого в полі — від сифона 8мм до колектора 800мм — з однією базовою платформою, що перевозиться в багажнику.
В енергетичній, нафтохімічній, аерокосмічній і військовій галузях ця штовхальна камера для інспекції труб інспектує внутрішні службові труби, охолоджувальні канали складних деталей, технологічні з'єднання й тісні простори обладнання, куди колісні краулери не можуть увійти. Об'єктив 6мм з електричним джойстиком отримує доступ до капілярних каналів у промислових формах і прецизійних компонентах — ніша, недоторкана будь-якою іншою системою в діапазоні Jiutai, доступному в Uzinex. Ознайомтеся з повним асортиментом промислового обладнання Uzinex для рішень інспекції в усіх категоріях труб і установок.
Компанії технічного аудиту, служби приймання установок і відділи якості в прецизійному виробництві використовують системи штовхальних камер для інспекції труб типу GM320 для перевірки труб від 8мм і вище, документуючи вимірювальною лінійкою безпосередньо на сенсорному екрані й експортуючи звіти бездротово, згідно з міжнародними стандартами неруйнівної відеоінспекції. Функція вимірювання температури додає додатковий рівень діагностики для труб у теплових чи охолоджувальних установках. Як це працює — робочий процес з GM320
• Вибір об'єктива й підготовка системи: Технік вибирає об'єктив, придатний для діаметра труби для інспекції, із набору семи доступних. Зміна об'єктива займає кілька секунд і не потребує інструментів. Сенсорний блок керування вмикається й підключається автоматично до головки камери.
• Введення штовхально-тягового кабелю в трубу: Напівжорсткий кабель вводиться вручну через сифон, дренажний отвір чи доступний кінець труби. Об'єктив 16мм з пружиною автоматично проходить вигини; об'єктив 6мм ведеться через джойстик. Це робить GM320 штовхальною камерою для інспекції труб, адаптованою до будь-якої геометрії прокладки.
• Жива інспекція на сенсорному екрані 7 дюймів: Зображення Full HD відображається в реальному часі на сенсорному екрані IPS. Оператор зумує жестом стискання, обертає зображення пальцем і активує заморожування чи негативну плівку одним дотиком для аналізу зон з підозрюваними дефектами.
• Вимірювання й позначення дефектів вимірювальною лінійкою: Коли ідентифіковано дефект, оператор активує вимірювальну лінійку на сенсорному екрані й вимірює тріщину, корозію чи відкладення безпосередньо на зображенні — без зовнішніх інструментів і без повторного входу для окремого вимірювання.
• Бездротова передача й генерація звіту: Позначені фото й відео передаються бездротово на смартфон чи планшет через інтегрований WiFi. Звіт інспекції збирається з галереї зображень з вимірюваннями й надсилається клієнту одразу після сесії.
Часті запитання про штовхальну камеру для інспекції труб GM320
У чому різниця між штовхальною камерою й CCTV-краулером?
Штовхальна камера для інспекції труб просувається ручним штовханням напівжорсткого кабелю — без двигуна, без коліс, без тягового механізму. Вона швидша в розгортанні, легша й проходить вигини й розгалуження, які краулер не може подолати. CCTV-краулер самохідний, покриває довші відстані й приносить передові функції (оптичний зум, електричний підйом, захист від перекидання), але потребує більше часу налаштування й не може входити в труби нижче 100–120мм. GM320 — ця штовхальна камера для інспекції труб — доповнює діапазон краулерів Uzinex для сегментів малого діаметра й складних геометрій. Який мінімальний діаметр може інспектувати GM320?
З об'єктивом 6мм з електричним джойстиком GM320 інспектує труби від 8мм внутрішнього діаметра — найменший у всьому діапазоні Jiutai. Це дозволяє доступ до капілярних каналів, промислових інжекційних труб, охолоджувальних контурів у формах і прецизійних компонентів, куди жодна інша система в діапазоні не може увійти. Верхня межа 800мм з об'єктивом 51мм чи 49мм покриває колектори середнього розміру. Як працює WiFi-передача і які пристрої сумісні?
Інтегрований модуль WiFi цієї штовхальної камери для інспекції труб створює локальну мережу, до якої підключається будь-який смартфон чи планшет (iOS чи Android). Живе зображення переглядається у спеціальному застосунку, а фото й відео передаються безпосередньо в пам'ять підключеного пристрою — без кабелів даних, без зовнішніх SD-карт і без ручної передачі після сесії. Чи швидко змінюються об'єктиви в полі чи потребують спеціальних інструментів?
Зміна об'єктива виконується через швидке з'єднання без інструментів, за кілька секунд. Технік може перемкнутися з об'єктива 6мм на 37мм повного огляду чи на 51мм під час переходу від однієї точки інспекції до іншої, без відкриття набору інструментів чи зупинки робочої сесії. Усі сім об'єктивів сумісні з тим самим контролером і тим самим кабелем. Чи можна використовувати GM320 у частково затоплених трубах?
Так. Основні об'єктиви мають ущільнення IP68 із сертифікованою стійкістю до глибини води 10м, дозволяючи інспекцію труб із залишковою водою, сифонів з постійним рівнем рідини й частково затоплених приєднань. Об'єктив камери-гачка/вудки має рейтинг IP67 — достатньо для використання в трубах з високою вологістю чи бризками, але не для повного занурення. Чому купити штовхальну камеру для інспекції труб GM320 від UZINEX?
• Безкоштовна консультація для конфігурації набору об'єктивів: Команда UZINEX аналізує домінантні діаметри, тип труб і геометрію установки й конфігурує цю штовхальну камеру для інспекції труб з набором об'єктивів і довжиною кабелю, що вам підходять — без оплати за об'єктиви, які ви не використовуєте.
• Повна доставка й практична демонстрація: GM320 доставляється з практичним польовим навчанням для всіх функцій сенсорного екрана, зміни об'єктивів, використання WiFi і експорту звітів — команда установки чи обслуговування стає операційною одразу після доставки.
• Розширена гарантія 60 місяців і технічна підтримка протягом 36 годин: Кожна штовхальна камера для інспекції труб, доставлена через UZINEX, користується гарантією 60 місяців і гарантованим часом відгуку протягом 36 годин, з пріоритетною заміною об'єктивів і зношуваних компонентів з власного складу.
• Документована сумісність зі стандартами інспекції: Фото з інтегрованою вимірювальною лінійкою й відео Full HD, експортовані бездротово, приймаються в технічних звітах приймання установок, у страхових файлах і у внутрішніх аудитах в енергетичній і виробничій галузях.
• Доповнює діапазон краулерів для малих діаметрів і складних геометрій: GM320 — ідеальне доповнення до краулерних систем діапазону Uzinex — вона покриває сегмент від 8мм до 800мм штангою, куди колеса не можуть увійти, доповнюючи GT100 (100мм+) і решту діапазону для довгих секцій.
Штовхальна камера для інспекції труб GM320 — багатофункціональне рішення із сімома об'єктивами, сенсорним екраном 7 дюймів, інтегрованим WiFi і вимірювальною лінійкою для команд, що інспектують труби від 8мм до 800мм з однією компактною системою, без моторизованих краулерів і без обмежень щодо геометрії чи мінімального діаметра.
