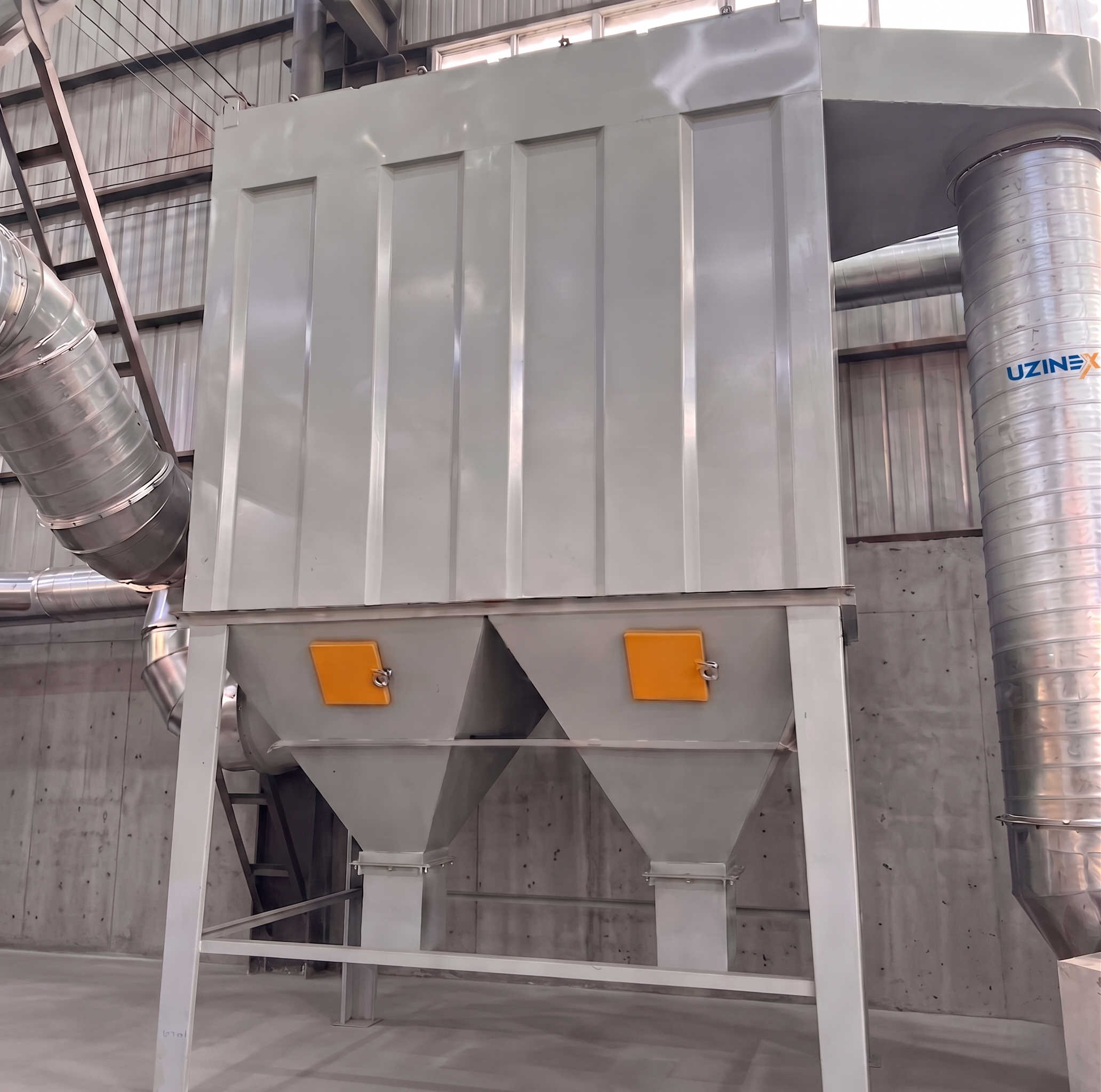

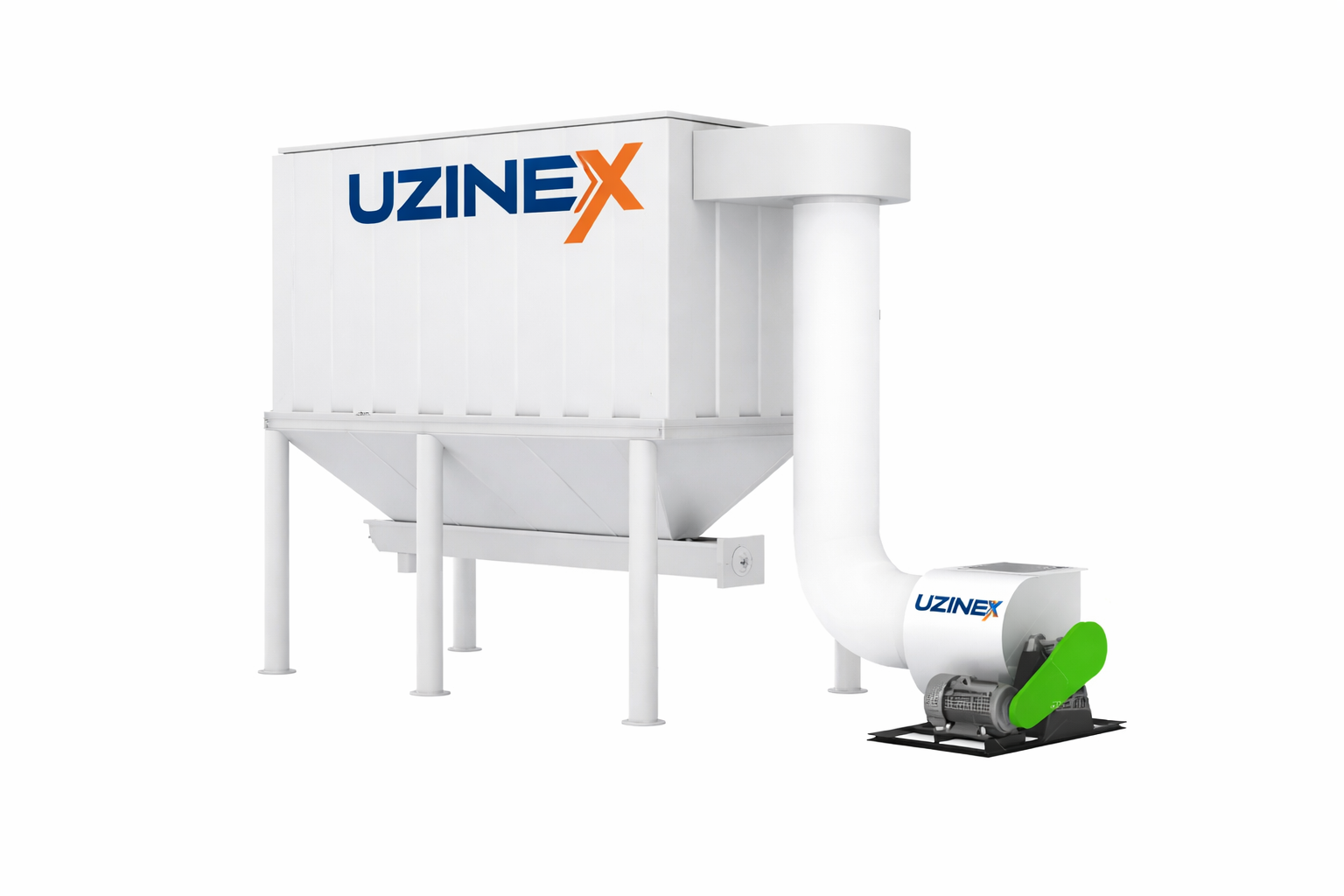

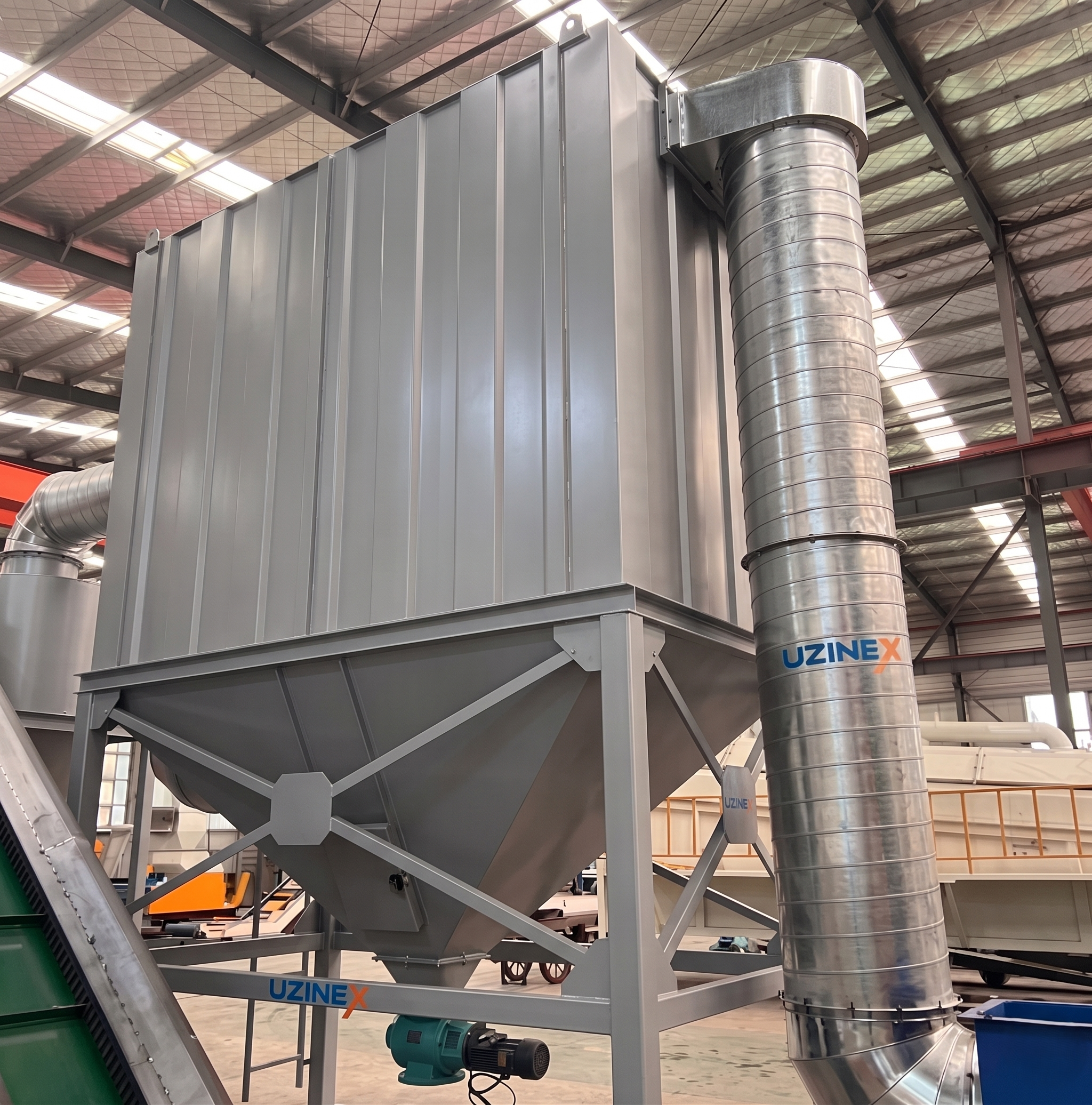

Імпульсний пиловловлювач для переробки RELIABLE — обладнання охорони довкілля з самоочищенням через імпульси стисненого повітря для уловлювання пилу, генерованого подрібнювачами, дробарками, сепараторами й обертовими ситами в промислових лініях переробки. Поєднуючи три одночасні функції — відповідність екологічним нормативам, відновлення тонких порошків як валоризованої сировини й підтримання чистоти цеху для безпеки персоналу — цей імпульсний пиловловлювач для переробки — інфраструктурне обладнання, без якого жодна промислова лінія переробки не може працювати у відповідності з європейськими нормативами щодо якості повітря на робочому місці й атмосферних викидів пилу.
Імпульсна технологія фундаментально вирізняє це обладнання з-поміж звичайних мішкових фільтрів з ручним чи механічним очищенням: періодичні імпульси стисненого повітря витрушують пил, накопичений на поверхні мішкових фільтрів, безпосередньо в збірний бункер, тримаючи опір потоку фільтра постійним і витягуваний потік повітря безперервним протягом усієї зміни — без зупинок для ручного очищення, без прогресивного зростання диференціального тиску, що знижує ефективність уловлювання, і без частих замін засмічених фільтрів, типових для звичайних неімпульсних фільтрів. Ключові переваги імпульсного пиловловлювача для переробки RELIABLE
• Потрійна роль: екологічна відповідність + відновлення матеріалу + безпека персоналу: Виробник явно документує три одночасні функції цього імпульсного пиловловлювача для переробки. Відповідність європейським нормативам (Директива 2004/37/EC щодо експозиції канцерогенам, ліміти OEL для вдихуваного пилу, національні стандарти якості промислового повітря) усуває ризик санкцій і зупинок діяльності Інспекцією праці й екологічними органами. Відновлення тонких пластикових і металевих порошків як сировини додає пряму економічну цінність зібраним фракціям. Підтримання чистоти цеху захищає здоров'я операторів і запобігає пожежам чи вибухам, спричиненим тонким металевим пилом.
• Безперервне імпульсне самоочищення — постійний витягуваний потік без зупинок: Періодичні імпульси стисненого повітря (керовані таймером чи датчиком диференціального тиску) витрушують пил, накопичений на зовнішній поверхні мішкових фільтрів, безпосередньо в конічний збірний бункер. Очищення виконується ряд за рядом — один ряд фільтрів очищається, тоді як інші продовжують фільтрувати, без переривання витягання. Це тримає витягуваний потік повітря постійним і опір потоку фільтра стабільним протягом усієї зміни, на відміну від звичайних фільтрів, де опір прогресивно зростає в міру накопичення засмічення.
• Відновлення тонкого пластикового порошку як сировини: Тонкий пластиковий порошок (нижче 0,1мм), генерований дробарками WGD і LCP і повітряним сепаратором FX у лініях переробки, — це не відходи — це сировина, яку можна валоризувати як порошок-наповнювач у галузі компаундування пластику, як матеріал для гранулювання чи як порошок для виробництва пластикових продуктів пресуванням. Конічний бункер цього імпульсного пиловловлювача для переробки збирає ці порошки окремо, доступні безпосередньо для валоризації без додаткових операцій очищення чи відокремлення.
• Відновлення тонкого металевого пилу для повторного рафінування: Металевий пил (сталевий пил, алюмінієвий порошок, мідний пил), генерований подрібнювачами серії D і дробарками WCD у лініях переробки металу, уловлюється імпульсним пиловловлювачем і збирається у виділеному бункері. Тонкий алюмінієвий і мідний пил можна валоризувати безпосередньо на рафінажах кольорових металів як матеріал повторного рафінування — значна ринкова цінність при поточних цінах алюмінію (1 800–2 200 €/т) і міді (7 000–8 000 €/т). Тонкий сталевий пил валоризується на залізних плавильних заводах як тонка чорна фракція.
• Запобігання розсіюванню пилу в цеху — відповідність OHS: Тонкий металевий і пластиковий пил, генерований лініями переробки, представляє ризики для здоров'я персоналу (вдихання тонких частинок PM2.5 і PM10), ризики пожежі (тонкий алюмінієвий пил займистий) і ризики вибуху (тонкий металевий пил, суспендований у повітрі при концентраціях вище LEL). Ефективне уловлювання пилу біля джерела цим імпульсним пиловловлювачем для переробки знижує концентрацію повітряних частинок у повітрі цеху нижче лімітів, дозволених нормативами охорони праці й безпеки в Румунії.
• Мішкові фільтри — висока ефективність фільтрації для тонких частинок: Текстильні мішкові фільтри імпульсного пиловловлювача уловлюють тонкі частинки нижче 1 мікрона з високою ефективністю — значно вищою за циклонні фільтри, що не утримують частинки нижче 5–10 мікронів і викидають їх в атмосферу. Для тонкого металевого пилу й пластикового порошку нижче 1мм лише імпульсні мішкові фільтри забезпечують повне уловлювання, потрібне європейськими нормативами якості повітря.
• Сумісний з усім обладнанням у діапазоні RELIABLE Uzinex: Виробник явно документує сумісність із гравітаційними сепараторами й обертовими ситами (для легкого пилу пластику, паперу й тирси) і з дробарками металу й сепараторами (для сталевого й алюмінієвого пилу). Кожне обладнання в діапазоні RELIABLE генерує специфічний пил під час безперервної роботи — імпульсний пиловловлювач підключається до випуску чи випусків запиленого повітря кожного обладнання.
• Конічний збірний бункер — гравітаційне й безперервне розвантаження зібраного пилу: Сталевий конічний бункер, встановлений під мішковими фільтрами, збирає пил, витрушений імпульсами, і розвантажує його під дією сили тяжіння через клапан біля основи конуса — безперервно чи періодично, без зупинок фільтра й без втручання оператора для ручного спорожнення на кожному циклі очищення.
Специфікації — імпульсний пиловловлювач для переробки RELIABLE
| Принцип фільтрації | Текстильні мішкові фільтри — висока ефективність для тонких частинок нижче 1 мікрона |
|---|---|
| Принцип самоочищення | Імпульсний (періодичні імпульси стисненого повітря) — очищення без зупинки витягання |
| Керування очищенням | Програмований таймер чи датчик диференціального тиску |
| Типи зібраного пилу | Тонкий пластиковий порошок, сталевий пил, алюмінієвий порошок, мідний пил, побутові відходи, тирса, папір, деревний пил |
| Одночасні функції | Екологічна відповідність + відновлення сировини + очищення цеху |
| Збір пилу | Сталевий конічний бункер — безперервне чи періодичне гравітаційне розвантаження |
| Основні застосування | Лінія сортування твердих відходів, лінія переробки металу, будь-яка лінія RELIABLE, що генерує пил |
| Асоційоване обладнання RELIABLE | Повітряний сепаратор FX, обертове барабанне сито, подрібнювачі серії D, дробарки WCD/WGD/LCP, магнітні сепаратори |
| Відповідність | Директива 2004/37/EC + національні стандарти OEL якості промислового повітря |
| Кастомізація | Кількість фільтрувальних відсіків, витягуваний потік, розмір бункера — на запит |
Задокументовані застосування — інтеграція в лінії переробки RELIABLE
Імпульсний пиловловлювач для переробки RELIABLE — це екологічне інфраструктурне обладнання, присутнє в кожній промисловій лінії переробки, де генерування пилу неминуче. У лінії сортування твердих відходів імпульсний пиловловлювач підключається до повітряних випусків повітряного сепаратора FX і обертового барабанного сита — обидва обладнання використовують повітряний потік для класифікації й неминуче генерують запилений повітряний потік при розвантаженні. Зібраний пил — пластиковий порошок, папір, тирса й тонкі органічні фракції — відновлюється з конічного бункера як валоризована фракція чи як матеріал для термічної обробки.
У лінії переробки металу будь-який імпульсний пиловловлювач для переробки підключається до випусків розвантаження подрібнювачів серії D і дробарок WCD і LCP — обладнання, що генерує тонкий сталевий, алюмінієвий і мідний пил на високих робочих швидкостях.
Тонкий металевий пил, зібраний у конічному бункері, можна валоризувати безпосередньо на плавильних заводах і рафінажах без додаткової обробки — за умови, що система уловлювання збирає його з повною ефективністю й окремо від інших типів пилу в цеху. Ознайомтеся з повним асортиментом промислового обладнання Uzinex для інтегрованих рішень переробки з повними системами пиловловлювання.
Лінії переробки WEEE й літієвих акумуляторів генерують пил, що містить небезпечні речовини — пил свинцю, кадмію й кобальту зі спрацьованих акумуляторів і пил FR4 (бромований епоксид) з PCB — чиє повне уловлювання обов'язкове за специфічними нормативами управління небезпечними відходами. Системи типу імпульсного пиловловлювача для переробки з мішковими фільтрами зі специфічних матеріалів (PTFE, антистатичний поліестер) — єдине сертифіковане рішення для уловлювання тонкого небезпечного пилу при концентраціях, накладених європейськими екологічними нормативами, згідно з міжнародними стандартами управління небезпечними промисловими відходами. Імпульсний принцип — як працює самоочищення фільтра
Імпульсний механізм — це інновація, що перетворює звичайний мішковий фільтр на систему безперервної фільтрації без зупинок для обслуговування. Розуміння цього механізму пояснює, чому імпульсний пиловловлювач вищий за фільтри з ручним чи механічним очищенням у застосуваннях промислової переробки з безперервним генеруванням пилу:
• Нормальна фільтрація: Запилене повітря, витягнуте з обладнання переробки, проходить із зовні мішкових фільтрів через текстильний матеріал усередину мішків, де пил утримується на зовнішній поверхні мішків, а чисте повітря викидається в атмосферу чи рециркулюється в цех. У міру накопичення пилу на поверхні мішків опір потоку зростає, а витягуваний потік повітря зменшується.
• Виявлення засмічення — диференціальний тиск: Датчик диференціального тиску цього імпульсного пиловловлювача для переробки вимірює різницю тиску між відсіком запиленого повітря й відсіком чистого повітря. Коли диференціальний тиск перевищує встановлений поріг (ознака того, що накопичений пил значно знижує потік), імпульсний контролер запускає очищення.
• Імпульс стисненого повітря — витрушування пилу: Соленоїдний клапан одного ряду фільтрів відкривається миттєво на 50–150 мілісекунд, впорскуючи короткий, потужний імпульс стисненого повітря всередину мішка у зворотному напрямку до нормального напрямку фільтрації. Реверсована хвиля тиску витрушує пил, накопичений на зовнішній поверхні мішка, що падає під дією сили тяжіння в конічний збірний бункер.
• Послідовне очищення ряд за рядом: Імпульсний контролер очищає ряди фільтрів послідовно — один ряд за раз — тоді як інші ряди продовжують фільтрувати нормально. Це забезпечує безперервний витягуваний потік без переривання, на відміну від звичайних фільтрів, де вся фільтрувальна поверхня виводиться з експлуатації одночасно для очищення.
Як це працює — уловлювання пилу в лінії переробки
• Підключення до джерел пилу в лінії: Імпульсний пиловловлювач підключається через витяжні повітропроводи до випусків розвантаження запиленого повітря кожного обладнання, що генерує пил, у лінії — подрібнювачі, дробарки, повітряні сепаратори, обертові сита. Пропускна здатність витяжних повітропроводів розмірена для повного уловлювання пилу на максимальній робочій швидкості кожного обладнання.
• Безперервне витягання й фільтрація: Відцентровий вентилятор імпульсного пиловловлювача підтримує потрібне всмоктування у витяжних повітропроводах, витягуючи запилене повітря з джерел обладнання через з'єднувальні повітропроводи й через поверхню мішкових фільтрів. Пил накопичується на зовнішній поверхні мішків; чисте повітря виходить через верхній випуск пиловловлювача.
• Автоматичне імпульсне очищення під час роботи: Імпульсний контролер послідовно активує соленоїдні клапани рядів фільтрів через запрограмовані інтервали чи коли досягнуто порогу диференціального тиску. Кожен імпульс 50–150 мс витрушує пил одного ряду фільтрів без переривання витягання інших рядів — фільтрація залишається безперервною протягом усього очищення.
• Збір пилу в конічному бункері: Пил, витрушений імпульсами, падає під дією сили тяжіння в конічний бункер, встановлений під фільтрувальним відсіком. Бункер накопичує пил між спорожненнями — щоденними чи щотижневими залежно від об'єму пилу, генерованого лінією — і розвантажує його через базовий клапан безпосередньо в збірні мішки чи в транспортну систему для відновленої тонкої фракції.
• Валоризація зібраного пилу: Зібраний пил каталогізується й валоризується за фракцією: металевий порошок (алюміній, мідь) йде на рафінаж; пластиковий порошок йде на лінії гранулювання чи компостування; небезпечний пил (свинець, кадмій з акумуляторів, FR4 з PCB) передається авторизованим операторам для управління небезпечними відходами — кожна фракція обробляється згідно зі специфічними нормативами — стандартна процедура для будь-якого добре інтегрованого імпульсного пиловловлювача для переробки.
Часті запитання про імпульсний пиловловлювач для переробки RELIABLE
Чому імпульсний пиловловлювач необхідний, якщо повітряний сепаратор FX уже має систему рециркуляції повітря?
Повітряний сепаратор FX рециркулює внутрішнє повітря для суспензії матеріалів у камері класифікації, з інтегрованою системою фільтрації для утримання грубих частинок. Ультратонкі частинки нижче 10–50 мікронів не утримуються ефективно внутрішніми фільтрами FX і викидаються з рециркульованим повітрям чи в атмосферу цеху. Цей імпульсний пиловловлювач для переробки підключається до повітряного розвантаження сепаратора FX і уловлює саме ці ультратонкі частинки, що втікають з внутрішнього фільтра FX — завершуючи ланцюг уловлювання до ефективності, потрібної для відповідності нормативам викидів. Алюмінієвий пил займистий — чи безпечний імпульсний пиловловлювач для цього застосування?
Тонкий алюмінієвий пил, суспендований у повітрі при концентраціях вище 35–50 г/м³, вибухонебезпечний (LEL) — це критична вимога дизайну для будь-якого пиловловлювача, використовуваного на лініях переробки алюмінію. Імпульсні пиловловлювачі для застосувань з алюмінієвим пилом конфігуруються з антистатичними фільтрами, вибуховими вентиляційними отворами на конічному бункері й системою швидкого запуску придушення при виявленні перевищення небезпечної концентрації. Команда UZINEX оцінює ризик вибухового пилу при проєктуванні лінії й рекомендує відповідну конфігурацію безпеки. Скільки обладнання в лінії може обслуговувати один імпульсний пиловловлювач?
Один імпульсний пиловловлювач може обслуговувати кілька одиниць обладнання одночасно через мережу витяжних повітропроводів — правильне розмірення потребує обчислення загального потоку запиленого повітря, генерованого всім з'єднаним обладнанням на максимальних робочих швидкостях. На лініях з обладнанням, розподіленим на великих площах, можуть знадобитися кілька локальних імпульсних пиловловлювачів, розташованих близько до основних джерел пилу, для мінімізації втрат тиску в довгих витяжних повітропроводах. Команда UZINEX розмірює систему витягання при проєктуванні лінії. Чи треба ще періодично замінювати мішковий фільтр навіть з імпульсним самоочищенням?
Так — імпульсне очищення тримає опір потоку низьким і значно подовжує термін служби фільтрів порівняно з неімпульсними фільтрами, але не усуває періодичну заміну. На абразивних матеріалах (металевий пил, мінеральний пил) волокна фільтра механічно зношуються від повторюваного удару частинок — типовий термін служби імпульсного фільтрувального мішка коливається від 6 місяців до 2–3 років залежно від типу й концентрації пилу. Змінні мішки для будь-якого імпульсного пиловловлювача для переробки RELIABLE доставляються з пріоритетом з власного складу UZINEX за гарантією 60 місяців. Як обчислюється розмір пиловловлювача, потрібний для лінії переробки?
Розмірення імпульсного пиловловлювача базується на загальному витягуваному потоці повітря, потрібному (м³/год), і концентрації пилу на вході (г/м³). Потрібний потік обчислюється зі швидкостей уловлювання на витяжних входах кожного обладнання в лінії (зазвичай 15–25 м/с на вході уловлювання). Команда UZINEX виконує розрахунок розмірення при проєктуванні лінії й рекомендує модель імпульсного пиловловлювача з відповідною площею фільтрації й потоком вентилятора для повного уловлювання пилу, генерованого всім з'єднаним обладнанням. Чому купити імпульсний пиловловлювач для переробки RELIABLE від UZINEX?
• Безкоштовна консультація для розмірення системи уловлювання пилу: Команда UZINEX обчислює потрібний витягуваний потік, розмірює імпульсний пиловловлювач і проєктує мережу повітропроводів для повного уловлювання пилу з усього обладнання в лінії — правильна конфігурація на стадії проєктування усуває недорозмірення, що залишає пил у цеху, і перерозмірення, що зайво збільшує вартість інвестиції.
• Задокументована відповідність європейським і румунським нормативам: Імпульсний пиловловлювач RELIABLE конфігурується для досягнення концентрацій пилу нижче лімітів OEL, накладених румунським законодавством і європейськими директивами — документація відповідності доступна на запит для аудитів Інспекції праці й екологічних органів.
• Розширена гарантія 60 місяців і пріоритетна доставка змінних фільтрів: Гарантія 60 місяців і власний склад UZINEX змінних фільтрувальних мішків забезпечують безперервність роботи системи уловлювання пилу — лінія переробки не може працювати юридично без операційного імпульсного пиловловлювача.
• Прямий ROI від валоризації відновленого металевого пилу: На лініях з тонким алюмінієвим чи мідним пилом пил, зібраний у конічному бункері цього імпульсного пиловловлювача для переробки, валоризується безпосередньо на рафінажах — дохід від відновленого металевого пилу може повністю покрити вартість експлуатації системи уловлювання й сприяє загальному ROI лінії переробки.
• Нативно інтегрований з усім обладнанням RELIABLE у діапазоні Uzinex: Розміри входів уловлювання, потоки запиленого повітря й типи пилу, генеровані кожним обладнанням RELIABLE, документовані UZINEX, дозволяючи проєктувати систему уловлювання з точно розміреними витяжними повітропроводами й встановлювати її як невід'ємну частину повної лінії переробки.
Імпульсний пиловловлювач для переробки RELIABLE — безперервне імпульсне самоочищення без зупинок, мішкові фільтри з високою ефективністю для ультратонких частинок, конічний бункер для валоризованого відновлення металевих і пластикових порошків, потрійна роль, задокументована як екологічна відповідність, відновлення сировини й безпека персоналу, для будь-якої промислової лінії переробки, що обробляє метали, пластик, WEEE чи побутові відходи й потребує повного уловлювання пилу біля джерела.
