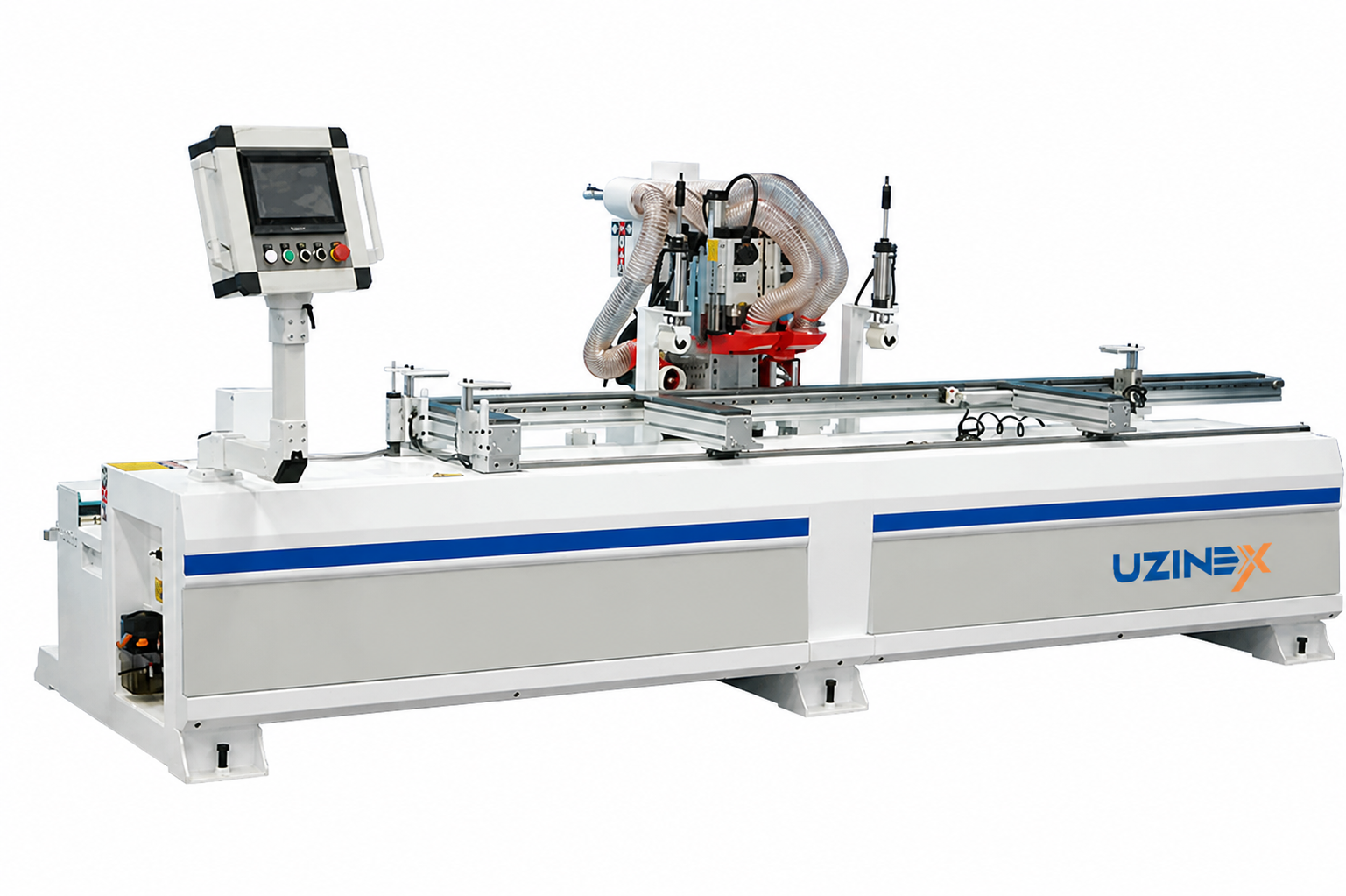

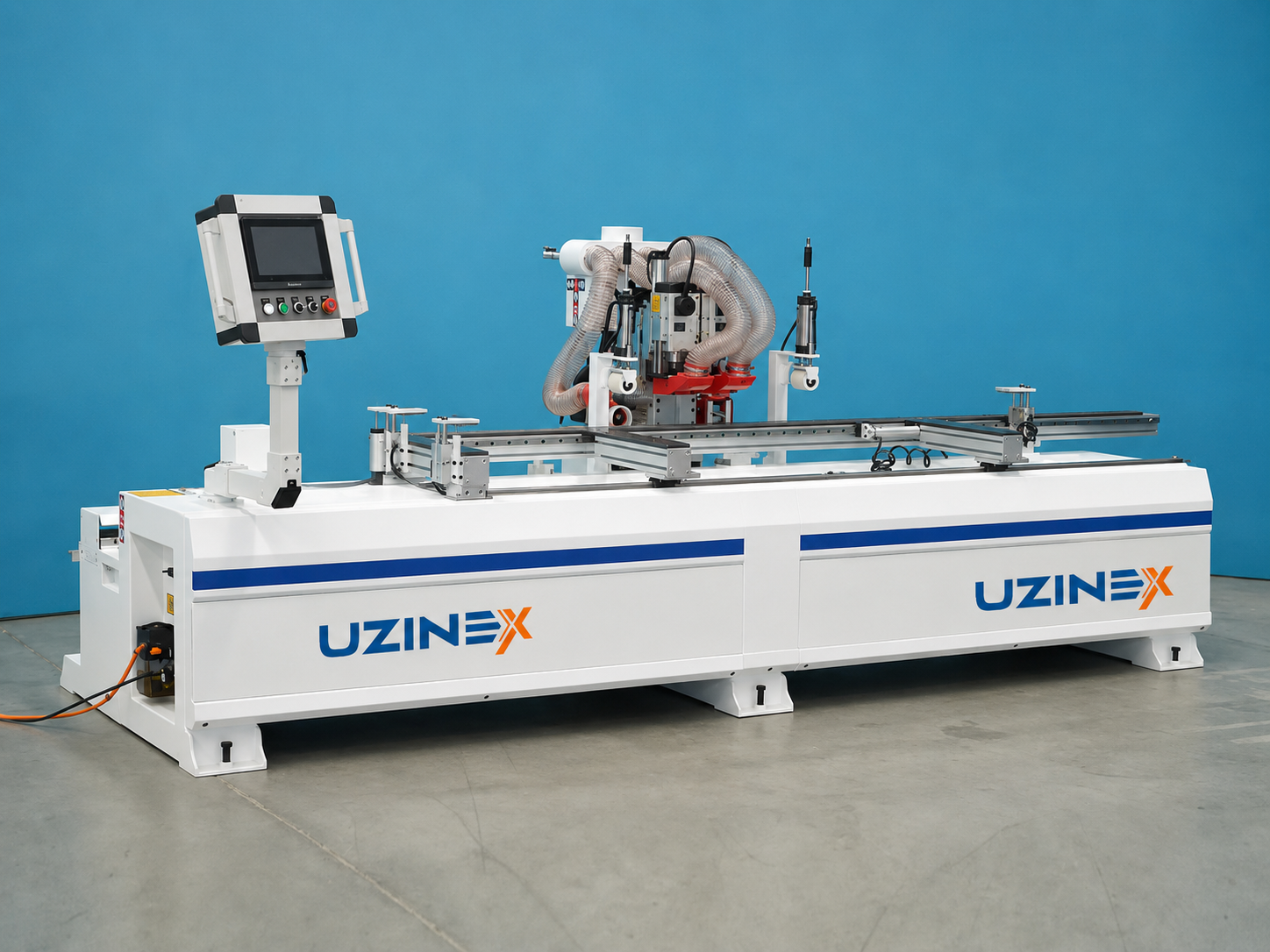

Верстат ЧПК для фрезерування гнізд петель і замків на дверях

Центр ЧПК для фрезерування гнізд петель і замків на дверях — спеціалізоване обладнання для виробників дерев'яних дверей, яким потрібне точне фрезерування плоских гнізд для петель на гвинтах, отвору корпусу замка та гнізда лицьової планки замка на торці дверей — усе за один цикл кріплення, без передачі на інші верстати.

Конфігурація з 4 горизонтальними шпинделями (7,5 кВт + 2 × 2,2 кВт) і 2 вертикальними шпинделями HQD 6 кВт, плюс вісь C з редуктором RV, що повертається на 360° й автоматично перемикає напрямок підходу, робить центр ЧПК для фрезерування гнізд петель і замків на дверях рішенням для заводів дверей з великими обсягами та високими вимогами до точності.

Центр ЧПК для фрезерування гнізд петель і замків на дверях має встановлену потужність 15 кВт+, сервомотори 1000 Вт з функцією гальмування на осях X, Y і Z, редуктор Shimpo Japan на осях XY і редуктор RV роботизованого типу на осі C, тайванські квадратні напрямні #30 на всіх осях XYZ.

Трансмісія центру ЧПК для фрезерування гнізд петель і замків на дверях включає імпортну косозубу рейку на X і Y, кулькову передачу 3210 на осі Z, інвертор Fuling, систему керування зі спеціальним CAM-ПЗ для дверей, електричні деталі France Schneider CE та пневматичні затискачі зі спеціальною притискною плитою для дерев'яних дверей. Технічні характеристики — центр ЧПК для фрезерування гнізд петель і замків на дверях

Центр ЧПК для фрезерування гнізд петель і замків на дверях конфігурується при складанні пропозиції відповідно до типів дверей, фурнітури та обсягів виробництва. Безкоштовна технічна консультація доступна. Переваги центру ЧПК для фрезерування гнізд петель і замків на дверях

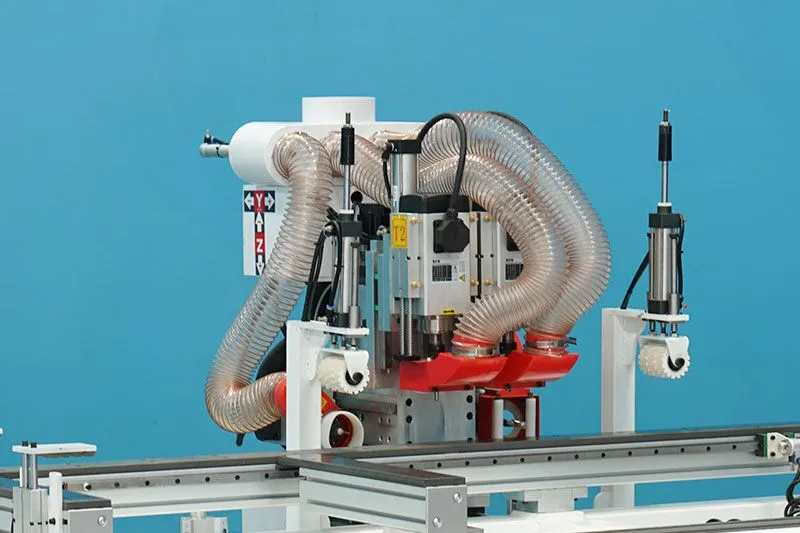

• Вісь C з редуктором RV, що повертається на 360° — підхід з будь-якого напрямку без переміщення дверей — центр ЧПК для фрезерування гнізд петель і замків на дверях має вісь C з редуктором RV роботизованого типу, що обертає фрезерну голову на 360° горизонтально й автоматично перемикає напрямок підходу фрези. Ця конфігурація дозволяє фрезерувати плоске гніздо петлі з точного напрямку, необхідного для гнізда з гладкою глибиною та стінками, без повороту чи переміщення дверей. Редуктор RV — що використовується в суглобах промислових роботів — забезпечує стабільну точність і довгий термін служби при повторюваному перемиканні в інтенсивному виробництві.

• 4 горизонтальні шпинделі + 2 вертикальні — 6 фрезерних голів в одному обладнанні — центр ЧПК для фрезерування гнізд петель і замків на дверях має 4 горизонтальні шпинделі (7,5 кВт + 2 × 2,2 кВт) і 2 вертикальні шпинделі HQD 6 кВт, всього 6 активних голів в одному верстаті із загальною потужністю 15 кВт+. Горизонтальні шпинделі ріжуть гнізда петель на торці дверей і отвір корпусу замка, а вертикальні шпинделі HQD виконують свердління та фрезерування, необхідні на лицьових гранях дверей. Комбінація 6 голів усуває 3–4 ручні проходи чи проходи на окремих верстатах.

• Потужність 15кВт+, швидкість 18.000 об/хв — агресивне фрезерування в масиві та протипожежних дверях — центр ЧПК для фрезерування гнізд петель і замків на дверях спроєктований для обробки дверей з масиву деревини (дуб, бук, сосна) і протипожежних дверей з компактним осердям, матеріалів, що вимагають набагато більшої сили фрезерування, ніж ДСП чи MDF. Максимальна швидкість 18.000 об/хв забезпечує чисті поверхні гнізд без вириву волокон, критичне для встановлення петель на гвинтах без додаткових операцій оздоблення.

• Серво 1.000 Вт з гальмом на осях X, Y, Z — точність і захист голови — центр ЧПК для фрезерування гнізд петель і замків на дверях використовує сервомотори 1.000 Вт з інтегрованою функцією гальмування на всіх трьох головних осях. Гальмо миттєво зупиняє рух голови наприкінці циклу чи при аварійній зупинці, захищаючи фрези та фрезерні голови від пошкодження через інерцію. Серво 1.000 Вт (вищі за серво 850 Вт простіших моделей) забезпечують силу подачі, необхідну для агресивного фрезерування в масиві на швидкостях обробки до 80 м/хв.

• Квадратні напрямні Тайван #30 на всіх осях — вища напрямність для фрезерування з бічним навантаженням — центр ЧПК для фрезерування гнізд петель і замків на дверях використовує тайванські квадратні напрямні 30 мм (порівняно з круглими напрямними 20–25 мм стандартних роутерів), конфігурацію, що витримує бічні навантаження, згенеровані агресивним фрезеруванням на торці дверей. При фрезеруванні гнізда петлі на торці сила фрезерування має значну бічну складову — напрямні #30 поглинають це навантаження без прогинів, що впливали б на глибину чи вирівнювання гнізда.

• Спеціальне CAM-ПЗ з передвизначеними формами для замків і петель — без програмістів — центр ЧПК для фрезерування гнізд петель і замків на дверях має інтегровану професійну систему керування з CAM-ПЗ, специфічним для дверей, з бібліотекою передвизначених форм для всіх стандартних типів замків і петель. Оператор обирає тип фурнітури, регулює розміри прямо, і верстат автоматично генерує програму фрезерування — без знань програмування ЧПК, без зовнішніх файлів, без тривалого часу налаштування між різними замовленнями.

• Пневматичні затискачі з притискною плитою для дверей + довговічний PVC-стіл — надійне кріплення, захищена поверхня — центр ЧПК для фрезерування гнізд петель і замків на дверях кріпить двері на високоміцний PVC-робочий стіл регульованими пневматичними затискачами з притискною плитою, спеціально спроєктованою для дерев'яних дверей. PVC-стіл не дряпає поверхню дверей у контакті зі столом, а пневматичні затискачі не вимагають вакуумного насоса, економлячи енергію й усуваючи ризик відкріплення дверей під час втрати вакуумного тиску.

• Інтегрований сепаратор оливи-води + автоматичне змащування — мінімальне обслуговування, висока надійність — центр ЧПК для фрезерування гнізд петель і замків на дверях має інтегрований сепаратор оливи-води, що захищає пневматичну систему та внутрішні компоненти від водяної пари в стисненому повітрі, подовжуючи термін служби компонентів у безперервному виробництві. Система автоматичного змащування усуває потребу в щоденному ручному змащуванні напрямних і рейок.

• Гарантія UZINEX 60 місяців — запчастини на складі в Ясах, національна технічна підтримка протягом 24–48 годин, транспортування, встановлення та введення в експлуатацію включені.

Застосування — центр ЧПК для фрезерування гнізд петель і замків на дверях

Заводи з виробництва міжкімнатних дверей з масиву, вхідних дверей і протипожежних дверей — основні користувачі центру ЧПК для фрезерування гнізд петель і замків на дверях. Ці двері мають петлі на гвинтах, встановлені в плоскі гнізда, фрезеровані в торці — не чашкові петлі, свердлені свердлом як у меблях — і вимагають потужної торцевої фрези для гнізд з гладкими стінками та рівномірною глибиною.

Центр ЧПК для фрезерування гнізд петель і замків на дверях спеціально розрахований під цю вимогу: 15 кВт встановленої потужності та поворотна вісь C, що підходить до торця дверей з оптимального напрямку для кожного типу гнізда.

Виробники вхідних дверей і дверей безпеки з 3D-регульованими петлями (приховані європрофільні петлі з 3 точками регулювання) виграють від точності ±0,03 мм центру ЧПК для фрезерування гнізд петель і замків на дверях. Гніздо для 3D-петлі має бути фрезероване точно за розміром плити петлі, зі стінками ідеально перпендикулярними до торця, інакше регулювання вирівнювання петлі не працюватимуть коректно після встановлення. Центр забезпечує цю геометричну точність на кожних дверях серії.

Столярні майстерні, що виробляють двері на замовлення для архітектурних і дизайнерських проєктів з преміальною імпортною фурнітурою, використовують центр ЧПК для фрезерування гнізд петель і замків на дверях для швидкої адаптації до конкретних розмірів імпортної фурнітури. CAM-ПЗ з прямим регулюванням розмірів дозволяє запрограмувати новий тип петлі чи замка за хвилини, без повернення в офіс для модифікації CAM-файлів. Центр ЧПК для фрезерування гнізд петель і замків на дверях проти моделі зі свердлильним банком

Центр ЧПК для фрезерування гнізд петель і замків на дверях і верстат ЧПК для отворів замків на дерев'яних дверях — два взаємодоповнювальні обладнання для заводу дверей, з різними профілями застосування.

Верстат ЧПК зі свердлильним банком 9+3+1 і каруселлю ATC оптимізований для свердління — він виконує циліндричні отвори для чашкових петель (35 мм), отвори для з'єднувачів та інші свердлені отвори, з банком з 13 свердел, що діють одночасно в кількох позиціях. Це рішення для заводів дверей з чашковими петлями та стандартною фурнітурою.

Центр ЧПК для фрезерування гнізд петель і замків на дверях оптимізований для фрезерування — він виконує плоскі фрезеровані гнізда (не циліндричні отвори) для петель на гвинтах, гнізда замків і фрезерування лицьової планки замка, з 4 горизонтальними шпинделями та поворотною на 360° віссю C. Це рішення для заводів дверей з плоскими європрофільними петлями, дверима безпеки та дверима з масиву з преміальною фурнітурою. Робочий процес — центр ЧПК для фрезерування гнізд петель і замків на дверях

• Оператор обирає у спеціальному CAM-ПЗ тип дверей (розміри) і тип фурнітури (модель петлі, модель замка).

• Центр ЧПК для фрезерування гнізд петель і замків на дверях автоматично генерує програму фрезерування на основі передвизначених форм у бібліотеці.

• Двері позиціонуються на PVC-стіл і кріпляться пневматичними затискачами з притискною плитою для дверей.

• Центр ЧПК для фрезерування гнізд петель і замків на дверях виконує послідовно: фрезерування гнізда петлі на торці горизонтальною фрезою (вісь C позиціонована під оптимальним кутом), фрезерування отвору замка, фрезерування гнізда лицьової планки замка, будь-яке додаткове вертикальне фрезерування — з автоматичним перемиканням активної фрези.

• Оброблені двері розвантажуються; центр ЧПК для фрезерування гнізд петель і замків на дверях готовий до наступних дверей без повторного калібрування.

Часті запитання про центр ЧПК для фрезерування гнізд петель і замків на дверях

Чи може центр ЧПК для фрезерування гнізд петель і замків на дверях також фрезерувати гнізда для прихованих петель (тип Simonswerk, Anselmi)?

Так. Приховані петлі (петлі, повністю втоплені в торець) вимагають фрезерування на двох гранях торця — на дверях і на рамі — з жорсткими допусками. Центр ЧПК для фрезерування гнізд петель і замків на дверях виконує ці гнізда з точністю ±0,03 мм, необхідною для коректного встановлення прихованих петель. Форма гнізда для конкретного бренду та моделі прихованої петлі програмується в CAM-ПЗ під час початкового навчання. UZINEX надає програмування форм, специфічних для вашої фурнітури, при введенні в експлуатацію. Які максимальні товщини дверей обробляє центр ЧПК для фрезерування гнізд петель і замків на дверях?

Центр ЧПК для фрезерування гнізд петель і замків на дверях обробляє двері товщиною до 70 мм у стандартній конфігурації, охоплюючи міжкімнатні двері 35–45 мм і вхідні двері та двері безпеки 60–70 мм. UZINEX підтверджує сумісність з конкретними товщинами ваших дверей при складанні пропозиції. Чи може центр ЧПК для фрезерування гнізд петель і замків на дверях також обробляти двері з осердям з масиву?

Так. Встановлена потужність 15 кВт+ і максимальна швидкість 18.000 об/хв спеціально розраховані для агресивного фрезерування в щільному масиві — дуб, бук, горіх, ясен — не лише в ДСП чи MDF. Горизонтальні шпинделі 7,5 кВт і 2,2 кВт мають достатню силу різання для чистих гнізд і гладких стінок у масиві без зниження швидкості виробництва. Чи придатний центр ЧПК для фрезерування гнізд петель і замків на дверях для європейського фінансування?

Так. UZINEX є членом Enterprise Europe Network і постачає обладнання для проєктів, фінансованих ЄС — цифровізація PNRR, Регіональна програма, Програма справедливого переходу. Центр можна додати прямо в SEAP/SICAP. Опції лізингу та кредиту доступні на сторінці кредитів і лізингу UZINEX. Чому UZINEX для центру ЧПК для фрезерування гнізд петель і замків на дверях

Центр ЧПК для фрезерування гнізд петель і замків на дверях — найбільш спеціалізоване обладнання на заводі дверей — правильний вибір між доступними моделями та конфігурація форм фурнітури прямо визначають якість встановлення фурнітури на кожних поставлених дверях.

• Вибір моделі включений — при складанні пропозиції UZINEX аналізує типи петель і замків, що обробляються, і рекомендує між центром ЧПК для фрезерування гнізд петель і замків на дверях (для плоских фрезерованих гнізд) і верстатом зі свердлильним банком (для чашкових петель).

• Програмування CAM-бібліотеки включене — інженери UZINEX програмують форми для всіх типів фурнітури у вашому каталозі при введенні в експлуатацію.

• Транспортування, встановлення та введення в експлуатацію включені — спеціалізоване встановлення та калібрування осі C на вашому об'єкті.

• Гарантія 60 місяців — розширене покриття в безперервному промисловому виробництві дверей.

• Запчастини на складі в Ясах — фрези, сервомотори та компоненти Schneider доступні негайно.

• Національна технічна підтримка протягом 24–48 годин — техніки з загальнонаціональним покриттям і гарантованим часом реагування.

• Придатний для європейського фінансування — повна технічна документація для PNRR, POR та інших активних програм.

Центр ЧПК для фрезерування гнізд петель і замків на дверях UZINEX — 4 горизонтальні шпинделі (7,5 кВт + 2 × 2,2 кВт), 2 вертикальні шпинделі HQD 6 кВт, загальна потужність 15 кВт+, вісь C поворотна на 360° з редуктором RV, серво 1.000 Вт з гальмом на XYZ, 18.000 об/хв, швидкість 10–80 м/хв, квадратні напрямні Тайван #30, Shimpo Japan, France Schneider CE, спеціальне CAM-ПЗ для дверей, робоча зона 2.800×1.000×70 мм, гарантія 60 місяців, транспортування, встановлення та введення в експлуатацію включені по всій Румунії.
