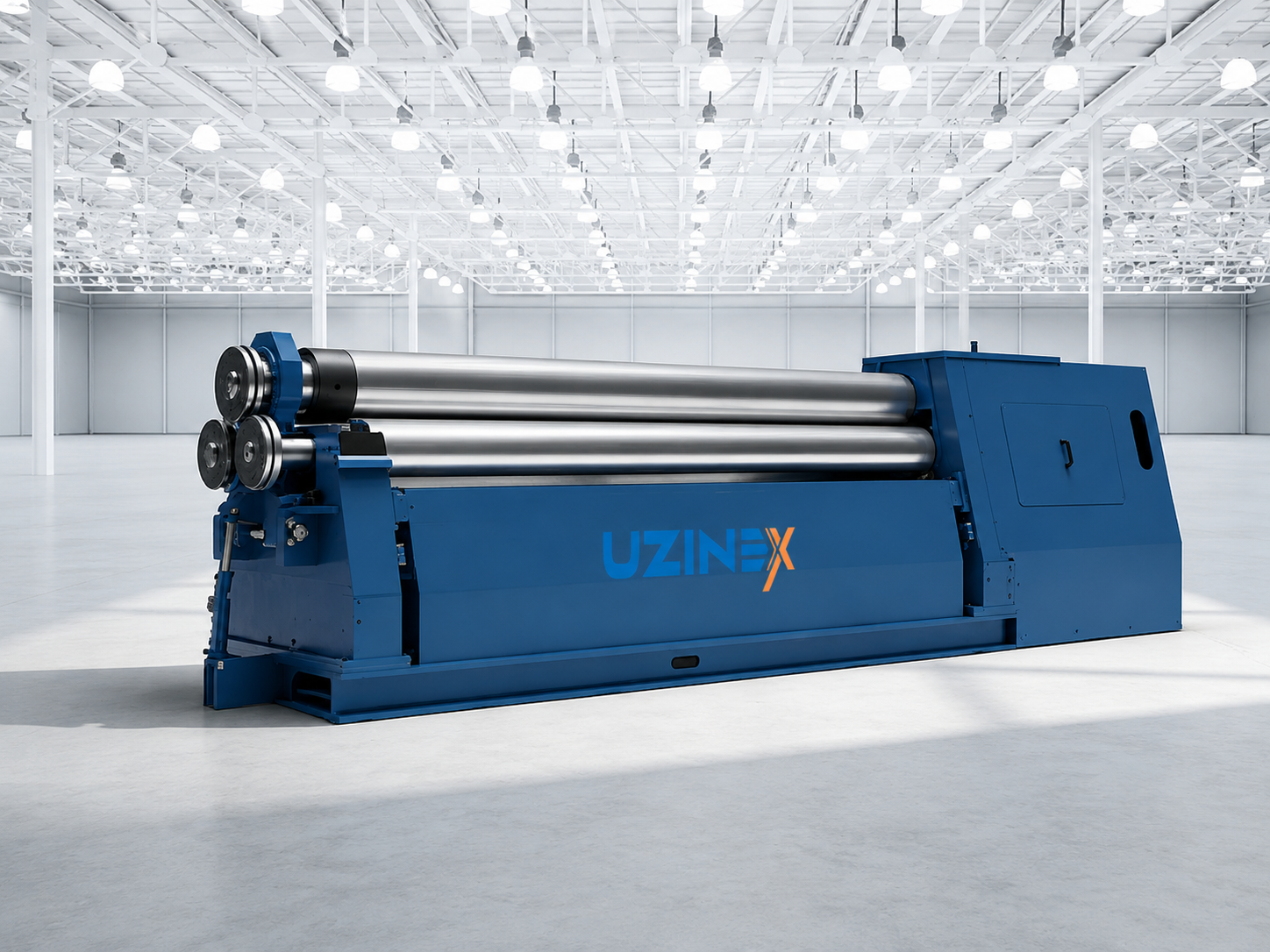

Серія WyRoll 3R — це 3-валковий вальцювальний верстат для листа з термообробленими валами з легованої сталі 42CrMo, гідравлічною системою змінного потоку та ЧПК-керуванням на 3–5 осей, доступний у 5 конфігураціях — від 3R 1224 (товщина 12 мм, ширина 2400 мм) до 3R 20-4060 (товщина 20 мм, ширина 4060 мм) — розроблений для виробників резервуарів, посудин під тиском, теплообмінників і промислових циліндричних конструкцій, що вимагають точності вальцювання до ±0,08 мм і потужності максимальної ваги листа 30 тонн. Порівняно з 2-валковою системою серії WyRoll 2R, цей 3-валковий вальцювальний верстат для листа пропонує більшу потужність за тієї самої встановленої потужності та менший мінімальний діаметр вальцювання (200 мм на моделі 3R 1224).
3-валкова система 3-валкового вальцювального верстата для листа серії WyRoll 3R використовує класичну конфігурацію з верхнім валком і двома нижніми валками (чи варіанти з асиметричною геометрією), з термообробленими та шліфованими валами 42CrMo для максимальної довговічності на абразивних матеріалах, і гідравлічною системою змінного потоку Yuken/Daikin Японія + Bosch Rexroth для плавного та точного керування тиском протягом усього циклу вальцювання.
Ключові переваги 3-валкового вальцювального верстата для листа серії WyRoll 3R
• Вали з легованої сталі 42CrMo — максимальна довговічність на абразивних матеріалах — 3-валковий вальцювальний верстат для листа серії WyRoll 3R використовує термооброблені та прецизійно шліфовані вали з легованої сталі 42CrMo, сумісні з вуглецевою сталлю, нержавіючою сталлю та спеціальними сплавами, зі значно довшим терміном служби, ніж стандартні вали з вуглецевої сталі, на матеріалах з високим вмістом кремнію чи марганцю.
• Точність вальцювання до ±0,08 мм — вища за серію 2R — моделі 3R 04-2048 і 3R 04-2560 3-валкового вальцювального верстата для листа досягають точності вальцювання ±0,08 мм — на 37,5% точніше за точність ±0,5 мм серії 2R — придатної для застосувань, що вимагають жорстких допусків круглості обичайки.
• Гідравлічна система змінного потоку Yuken/Daikin + Bosch Rexroth — гідравлічний насос змінного потоку забезпечує плавне та точне безступінчасте налаштування тиску вальцювання, із серво-функціями та безперервним моніторингом параметрів, споживаючи енергію пропорційно фактичному навантаженню порівняно з насосами постійного потоку, що постійно працюють на максимальному потоці.
• ЧПК-керування на 3–5 осей з 30 збереженими програмами вальцювання — передова система ЧПК 3-валкового вальцювального верстата для листа зберігає 30 програм вальцювання з усіма параметрами, із сенсорним екраном, автоматичною діагностикою та оновленнями ПЗ; перемикання між програмами здійснюється за кілька секунд без ручного повторного введення даних.
• Система автоматичної подачі та центрування — точність ±0,5 мм — система автоматичної подачі та центрування з пресом HIWIN і пневматичними циліндрами центрує лист з точністю ±0,5 мм перед входом у зону вальцювання, забезпечуючи, що вісь виробленої обичайки збігається із запрограмованою віссю, і усуваючи похибки вирівнювання, спричинені ручним позиціонуванням.
• Система бічної підтримки з ЧПК з компенсацією прогину — бічна підтримка з ЧПК з автоматичним налаштуванням компенсує прогин валів на великих ширинах 2048–4060 мм, зберігаючи точність круглості по всій довжині обичайки, включно з максимальними ширинами моделей 3R 08-3040 і 3R 20-4060.
• Максимальна потужність листа 30 тонн на моделі 3R 20-4060 — здатність обробляти листи до 30 тонн робить 3-валковий вальцювальний верстат для листа WyRoll 3R 20-4060 одним з найбільших вальцювальних верстатів у портфоліо UZINEX, охоплюючи важкі промислові застосування в суднобудівній і нафтовій промисловості.
Технічні характеристики 3-валкового вальцювального верстата для листа серії WyRoll 3R
| Параметр | 3R 1224 | 3R 04-2048 | 3R 04-2560 | 3R 08-3040 | 3R 20-4060 |
|---|---|---|---|---|---|
| Максимальна товщина листа (мм) | 12 | 4 | 4 | 8 | 20 |
| Максимальна ширина листа (мм) | 2400 | 2048 | 2560 | 3040 | 4060 |
| Мінімальний діаметр вальцювання (мм) | 200 | 250 | 250 | 450 | 900 |
| Максимальний діаметр вальцювання (мм) | — | 4000 | 4000 | 4000 | — |
| Точність вальцювання (мм) | ±0,1 | ±0,08 | ±0,08 | ±0,1 | ±0,1 |
| Максимальна швидкість вальцювання (м/хв) | 5 | 5 | 5 | 5 | 5 |
| Максимальна вага листа (кг) | 2000 | 5000 | 7500 | 15000 | 30000 |
| Встановлена потужність (кВт) | 3,8 | 3,8 | 5,8 | 7,5 | 11 |
| Маса верстата (кг) | 5000 | — | 12000 | 25000 | 50000 |
| Вали | Легована сталь 42CrMo — термооброблені, шліфовані | Легована сталь 42CrMo — термооброблені, шліфовані | Легована сталь 42CrMo — термооброблені, шліфовані | Легована сталь 42CrMo — термооброблені, шліфовані | Легована сталь 42CrMo — термооброблені, шліфовані |
| Гідравлічна система | Змінний потік — Yuken/Daikin + Bosch Rexroth | Змінний потік — Yuken/Daikin + Bosch Rexroth | Змінний потік — Yuken/Daikin + Bosch Rexroth | Змінний потік — Yuken/Daikin + Bosch Rexroth | Змінний потік — Yuken/Daikin + Bosch Rexroth |
| Система керування | ЧПК 3–5 осей — 30 програм, сенсорний екран, авто діагностика | ЧПК 3–5 осей — 30 програм, сенсорний екран, авто діагностика | ЧПК 3–5 осей — 30 програм, сенсорний екран, авто діагностика | ЧПК 3–5 осей — 30 програм, сенсорний екран, авто діагностика | ЧПК 3–5 осей — 30 програм, сенсорний екран, авто діагностика |
| Автоматична подача | Центрування ±0,5 мм — HIWIN, прес + пневматичні циліндри | Центрування ±0,5 мм — HIWIN, прес + пневматичні циліндри | Центрування ±0,5 мм — HIWIN, прес + пневматичні циліндри | Центрування ±0,5 мм — HIWIN, прес + пневматичні циліндри | Центрування ±0,5 мм — HIWIN, прес + пневматичні циліндри |
| Бічна підтримка | ЧПК — автоматичне налаштування, компенсація прогину валів | ЧПК — автоматичне налаштування, компенсація прогину валів | ЧПК — автоматичне налаштування, компенсація прогину валів | ЧПК — автоматичне налаштування, компенсація прогину валів | ЧПК — автоматичне налаштування, компенсація прогину валів |
| Охолодження | Промисловий чилер — Daikin / Mac Teco, автоматичний PID | Промисловий чилер — Daikin / Mac Teco, автоматичний PID | Промисловий чилер — Daikin / Mac Teco, автоматичний PID | Промисловий чилер — Daikin / Mac Teco, автоматичний PID | Промисловий чилер — Daikin / Mac Teco, автоматичний PID |
WyRoll 3R проти WyRoll 2R — коли обирати 3-валкову систему
Серія WyRoll 2R з 2 валками усуває залишкові прямі зони на кінцях листа — вирішальна перевага, коли важливий кожен міліметр матеріалу. Серія WyRoll 3R з 3 валками пропонує вищу точність вальцювання (±0,08 мм проти ±0,5 мм), більшу потужність за тієї самої встановленої потужності та менший мінімальний діаметр (200 мм проти 250 мм на подібних моделях), але допускає малі прямі зони на кінцях листа, що вимагають попереднього вальцювання чи обрізання.
3-валковий вальцювальний верстат для листа серії WyRoll 3R — це вибір, коли точність круглості обичайки (±0,08–0,1 мм) критична для стандартів якості посудини — застосування PED (Pressure Equipment Directive), ASME, EN 13445 — і коли потрібні потужність 30 тонн і ширина 4060 мм для формату спроєктованого резервуара чи обичайки.
Застосування та галузі для 3-валкового вальцювального верстата для листа серії WyRoll 3R
3-валковий вальцювальний верстат для листа серії WyRoll 3R призначений для виробників PED-сертифікованих посудин під тиском, промислових резервуарів, теплообмінників і обичайок для нафтової, хімічної, енергетичної та суднобудівної промисловості. Точність ±0,08 мм і вали 42CrMo гарантують відповідність європейським стандартам якості для циліндричних компонентів обладнання під тиском.
Виробники промислових котлів і парогенераторів використовують моделі 3R 08-3040 і 3R 20-4060 3-валкового вальцювального верстата для листа для вальцювання обичайок з жаростійкої сталі, де точність ±0,1 мм на діаметрах 900–4000 мм забезпечує герметичність зварних з'єднань без додаткової обробки.
Компанії металоконструкцій, що виробляють циліндричні опорні колони, силоси, резервуари для зберігання та офшорні конструкції, знаходять у серії WyRoll 3R 3-валковий вальцювальний верстат для листа з потужністю 30 тонн і шириною 4060 мм, потрібними для секцій великого діаметра важких промислових конструкцій.
Як працює 3-валковий вальцювальний верстат для листа серії WyRoll 3R
1. Автоматична подача та центрування — лист подається автоматично та центрується з точністю ±0,5 мм пневматичною системою HIWIN перед входом у зону вальцювання, забезпечуючи правильне вирівнювання осі обичайки відносно запрограмованої осі.
2. Попереднє вальцювання кінців листа — кінці листа послідовно попередньо вальцюються для усунення залишкових прямих зон, характерних для 3-валкових систем; оператор обирає параметри попереднього вальцювання з 30 програм, збережених у ЧПК.
3. Прогресивне вальцювання зі змінним потоком — гідравлічна система змінного потоку застосовує тиск вальцювання пропорційно фактичній потребі; лист прогресивно просувається через зону формування зі швидкістю 5 м/хв, з безперервною корекцією тиску на 3–5 осях системи ЧПК.
4. Компенсація прогину через бічну підтримку ЧПК — система бічної підтримки з ЧПК автоматично компенсує прогин валів на великих ширинах, зберігаючи точність вальцювання ±0,08–0,1 мм по всій довжині обичайки.
5. Завершення та зняття обичайки — після досягнення запрограмованого діаметра верхній валок гідравлічно піднімається; система автоматичної подачі допомагає зняттю готової обичайки, готової до зварювання та інспекції.
Часті запитання про 3-валковий вальцювальний верстат для листа серії WyRoll 3R
Чому вали 42CrMo замість стандартної вуглецевої сталі?
Легована сталь 42CrMo після термообробки пропонує міцність на розрив 900–1100 МПа проти 400–600 МПа для стандартної вуглецевої сталі, з підвищеною поверхневою твердістю через гартування. На 3-валковому вальцювальному верстаті для листа серії WyRoll 3R вали 42CrMo зберігають циліндричну геометрію під високими навантаженнями вальцювання товстих листів 8–20 мм, без пластичної деформації чи передчасного зношування контактної поверхні з листом.
Скільки програм може зберігати система ЧПК серії WyRoll 3R?
Система ЧПК 3-валкового вальцювального верстата для листа серії WyRoll 3R зберігає 30 повних програм вальцювання, включно з усіма параметрами: діаметр обичайки, товщина листа, кількість проходів, параметри попереднього вальцювання та корекції прогину. Це охоплює повний діапазон стандартних продуктів виробника резервуарів чи посудин, з миттєвим викликом без ручного повторного введення.
Чи є 3-валковий вальцювальний верстат для листа серії WyRoll 3R прийнятним для європейського фінансування?
Так. UZINEX постачає обладнання для проєктів, що фінансуються ЄС — PNRR, Регіональна програма, Програма справедливого переходу — і є членом Enterprise Europe Network. 3-валковий вальцювальний верстат для листа серії WyRoll 3R можна включити в заявки на фінансування для модернізації виробничої потужності. UZINEX надає повну технічну документацію для процедур публічних закупівель і тендерів.
Чому UZINEX для 3-валкового вальцювального верстата для листа серії WyRoll 3R
• Безкоштовна технічна консультація — 2R чи 3R, оптимальна модель і конфігурація — UZINEX оцінює товщини, ширини, діаметри та ваги оброблюваних листів, щоб рекомендувати оптимальну серію та модель.
• Транспортування, монтаж і введення в експлуатацію включені безкоштовно — 3-валковий вальцювальний верстат для листа постачається, встановлюється та калібрується на об'єкті замовника технічною командою UZINEX, з тестуванням на реальних матеріалах і навчанням операторів.
• Розширена гарантія 60 місяців — гарантія на всі компоненти з технічною підтримкою та виїздом менш ніж за 36 годин.
• Національна технічна підтримка менш ніж за 36 годин — цілодобова телефонна лінія та швидкий виїзд.
• Розумний посібник з ШІ включено — підтримка ШІ для 96%+ технічних запитів.
• Повна прийнятність для європейського фінансування — документація та підтримка для фінансування ЄС, PNRR і структурних фондів.
3-валковий вальцювальний верстат для листа серії WyRoll 3R — це рішення для виробників резервуарів і посудин під тиском, що вимагають точності ±0,08 мм, валів 42CrMo для максимальної довговічності, гідравлічної системи змінного потоку, ЧПК з 30 збереженими програмами та потужності обробки до 30 тонн, у 5 моделях від 4мм/2048мм до 20мм/4060мм.
