Mașină de Rulat Tablă cu 3 Role WyRoll 3R Series

WyRoll 3R Series este o mașină de rulat tablă cu 3 role cu arbori din oțel aliat 42CrMo tratați termic, sistem hidraulic cu debit variabil și control CNC cu 3–5 axe, disponibilă în 5 configurații — de la 3R 1224 (12 mm grosime, 2400 mm lățime) până la 3R 20-4060 (20 mm grosime, 4060 mm lățime) — proiectată pentru producătorii de rezervoare, recipiente sub presiune, schimbătoare de căldură și structuri cilindrice industriale care necesită precizie de roluire de până la ±0,08 mm și capacitate de 30 tone greutate maximă tablă. Față de sistemul cu 2 role al seriei WyRoll 2R, această mașină de rulat tablă cu 3 role oferă capacitate mai mare la aceeași putere instalată și diametru minim de roluire mai mic (200 mm pe modelul 3R 1224).

Sistemul cu 3 role al mașinii de rulat tablă cu 3 role WyRoll 3R Series utilizează configurația clasică cu rolă superioară și două role inferioare (sau variante cu geometrie asimetrică), cu arbori din 42CrMo tratați termic și rectificați pentru durabilitate maximă pe materiale abrazive, și sistem hidraulic cu debit variabil Yuken/Daikin Japonia + Bosch Rexroth pentru control fluid și precis al presiunii pe toată durata ciclului de roluire.

Avantajele principale ale mașinii de rulat tablă cu 3 role WyRoll 3R Series

• Arbori role din oțel aliat 42CrMo — durabilitate maximă pe materiale abrazive — mașina de rulat tablă cu 3 role WyRoll 3R Series utilizează arbori din oțel aliat 42CrMo tratați termic și rectificați de precizie, compatibili cu oțel carbon, inox și aliaje speciale, cu durată de viață semnificativ mai mare față de arborii din oțel carbon standard pe materialele cu conținut ridicat de siliciu sau mangan.

• Precizie roluire până la ±0,08 mm — superioară seriei 2R — modelele 3R 04-2048 și 3R 04-2560 ale mașinii de rulat tablă cu 3 role ating precizia de roluire de ±0,08 mm — cu 37,5% mai precisă față de precizia de ±0,5 mm a seriei 2R — potrivită pentru aplicații care impun toleranțe strânse ale rotunjimii virolei.

• Sistem hidraulic cu debit variabil Yuken/Daikin + Bosch Rexroth — pompa hidraulică cu debit variabil asigură reglajul fluid și precis al presiunii de roluire fără trepte, cu funcții servo și monitorizare continuă a parametrilor, consumând energie proporțional cu sarcina efectivă față de pompele cu debit fix care funcționează permanent la debit maxim.

• Control CNC cu 3–5 axe și 30 programe de roluire stocate — sistemul CNC avansat al mașinii de rulat tablă cu 3 role stochează 30 de programe de roluire cu toate parametrii, cu ecran tactil, diagnosticare automată și actualizare software; comutarea între programe se face în câteva secunde fără reintroducere manuală a datelor.

• Sistem automat de alimentare și centrare — precizie ±0,5 mm — sistemul automat de alimentare și centrare cu presă și cilindri pneumatici HIWIN centrează tabla cu precizie de ±0,5 mm înainte de intrarea în zona de roluire, asigurând că axa virolei produse coincide cu axa programată și eliminând erorile de aliniere cauzate de poziționarea manuală.

• Sistem suport lateral CNC cu compensare flexie — suportul lateral CNC cu ajustare automată compensează flexia arborilor rolelor pe lățimile mari de 2048–4060 mm, menținând precizia de rotunjire pe toată lungimea virolei inclusiv la lățimile maxime ale modelelor 3R 08-3040 și 3R 20-4060.

• Capacitate maximă tablă 30 tone pe modelul 3R 20-4060 — capacitatea de procesare a tablelor de până la 30 tone face din mașina de rulat tablă cu 3 role WyRoll 3R 20-4060 una dintre cele mai mari mașini de roluire din portofoliul UZINEX, acoperind aplicațiile industriale grele din industria navală și petrolieră.

Specificații tehnice mașină de rulat tablă cu 3 role WyRoll 3R Series

WyRoll 3R față de WyRoll 2R — când alegi sistemul cu 3 role

WyRoll 2R Series cu 2 role elimină zonele drepte reziduale la capetele tablei — avantaj decisiv când fiecare milimetru de material contează. WyRoll 3R Series cu 3 role oferă precizie de roluire superioară (±0,08 mm față de ±0,5 mm), capacitate mai mare la aceeași putere instalată și diametru minim mai mic (200 mm față de 250 mm pe modelele similare), dar acceptă zone drepte mici la capetele tablei care necesită preroluire sau tăiere.

Mașina de rulat tablă cu 3 role WyRoll 3R Series este alegerea când precizia de rotunjime a virolei (±0,08–0,1 mm) este critică pentru standardele de calitate ale recipientului — aplicații PED (Pressure Equipment Directive), ASME, EN 13445 — și când capacitatea de 30 tone și lățimea de 4060 mm sunt necesare pentru formatul rezervorului sau al virolei proiectate.

Aplicații și industrii pentru mașina de rulat tablă cu 3 role WyRoll 3R Series

Mașina de rulat tablă cu 3 role WyRoll 3R Series este destinată producătorilor de recipiente sub presiune certificate PED, rezervoare industriale, schimbătoare de căldură și virole pentru industria petrolieră, chimică, energetică și navală. Precizia de ±0,08 mm și arborii din 42CrMo garantează conformitatea cu standardele europene de calitate pentru componentele cilindrice ale echipamentelor sub presiune.

Producătorii de cazane industriale și generatoare de abur utilizează modelele 3R 08-3040 și 3R 20-4060 ale mașinii de rulat tablă cu 3 role pentru roluirea virolelor din oțel cu rezistență la temperaturi înalte, unde precizia de ±0,1 mm pe diametre de 900–4000 mm asigură etanșeitatea îmbinărilor sudate fără prelucrări suplimentare.

Companiile de construcții metalice care produc coloane de susținere cilindrice, silozuri, rezervoare de stocare și structuri off-shore găsesc în WyRoll 3R Series o mașină de rulat tablă cu 3 role cu capacitatea de 30 tone și lățimea de 4060 mm necesară pentru secțiunile de mare diametru ale structurilor industriale grele.

Cum funcționează mașina de rulat tablă cu 3 role WyRoll 3R Series

1. Alimentare și centrare automată — tabla este alimentată automat și centrată cu precizie ±0,5 mm de sistemul pneumatic HIWIN înainte de intrarea în zona de roluire, asigurând alinierea corectă a axei virolei față de axa programată.

2. Preroluire capete tablă — capetele tablei sunt preroluite succesiv pentru a elimina zonele drepte reziduale specifice sistemelor cu 3 role; operatorul selectează parametrii de preroluire din cele 30 de programe stocate în CNC.

3. Roluire progresivă cu debit variabil — sistemul hidraulic cu debit variabil aplică presiunea de roluire proporțional cu necesarul efectiv; tabla avansează progresiv prin zona de formare cu viteza de 5 m/min, cu corecție continuă a presiunii pe cele 3–5 axe ale sistemului CNC.

4. Compensare flexie prin suport lateral CNC — sistemul de suport lateral CNC compensează automat flexia arborilor la lățimile mari, menținând precizia de roluire de ±0,08–0,1 mm pe toată lungimea virolei.

5. Finalizare virolă și evacuare — la atingerea diametrului programat, rola superioară se ridică hidraulic; sistemul de alimentare automată asistă evacuarea virolei finite gata pentru sudare și inspecție.

Întrebări frecvente despre mașina de rulat tablă cu 3 role WyRoll 3R Series

De ce arbori din 42CrMo față de oțelul carbon standard?

Oțelul aliat 42CrMo, după tratament termic, oferă rezistență la tracțiune de 900–1100 MPa față de 400–600 MPa a oțelului carbon standard, cu duritate superficială crescută prin călire. Pe mașina de rulat tablă cu 3 role WyRoll 3R Series, arborii din 42CrMo mențin geometria cilindrică sub sarcinile ridicate ale roluirii tablelor groase de 8–20 mm, fără deformare plastică sau uzură prematură a suprafeței de contact cu tabla.

Câte programe poate stoca sistemul CNC al WyRoll 3R Series?

Sistemul CNC al mașinii de rulat tablă cu 3 role WyRoll 3R Series stochează 30 de programe complete de roluire, incluzând toți parametrii: diametrul virolei, grosimea tablei, numărul de treceri, parametrii de preroluire și corecțiile de flexie. Aceasta acoperă gama completă de produse standard ale unui producător de rezervoare sau recipiente, cu reapelare instantă fără reintroducere manuală.

Este eligibilă mașina de rulat tablă cu 3 role WyRoll 3R Series pentru finanțare europeană?

Da. UZINEX livrează echipamente pentru proiecte cu fonduri europene — PNRR, Program Regional, Programul Tranziție Justă — și este membră a Enterprise Europe Network. Mașina de rulat tablă cu 3 role WyRoll 3R Series poate fi inclusă în dosare de finanțare pentru modernizarea capacității de producție. UZINEX asigură documentația tehnică completă pentru proceduri de achiziție publică și licitații.

De ce UZINEX pentru mașina de rulat tablă cu 3 role WyRoll 3R Series

• Consultanță tehnică gratuită — 2R sau 3R, model și configurație optimă — UZINEX evaluează grosimile, lățimile, diametrele și greutățile tablelor procesate pentru a recomanda seria și modelul optim.

• Transport, montaj și punere în funcțiune incluse gratuit — mașina de rulat tablă cu 3 role este livrată, instalată și calibrată la locația clientului de echipa tehnică UZINEX, cu testarea pe materialele reale și instruirea operatorilor.

• Garanție extinsă 60 de luni — garanție pentru toate componentele cu suport tehnic și intervenție în sub 36 de ore.

• Suport tehnic național în sub 36 de ore — linie telefonică 24/7 și intervenție rapidă.

• Manual inteligent AI inclus — asistență AI pentru 96%+ din solicitările tehnice.

• Eligibilitate completă pentru fonduri europene — documentație și suport pentru finanțare UE, PNRR, fonduri structurale.

Mașina de rulat tablă cu 3 role WyRoll 3R Series este soluția pentru producătorii de rezervoare și recipiente sub presiune care necesită precizie de ±0,08 mm, arbori 42CrMo pentru durabilitate maximă, sistem hidraulic cu debit variabil, CNC cu 30 programe stocate și capacitate de procesare de până la 30 tone, în 5 modele de la 4mm/2048mm la 20mm/4060mm.

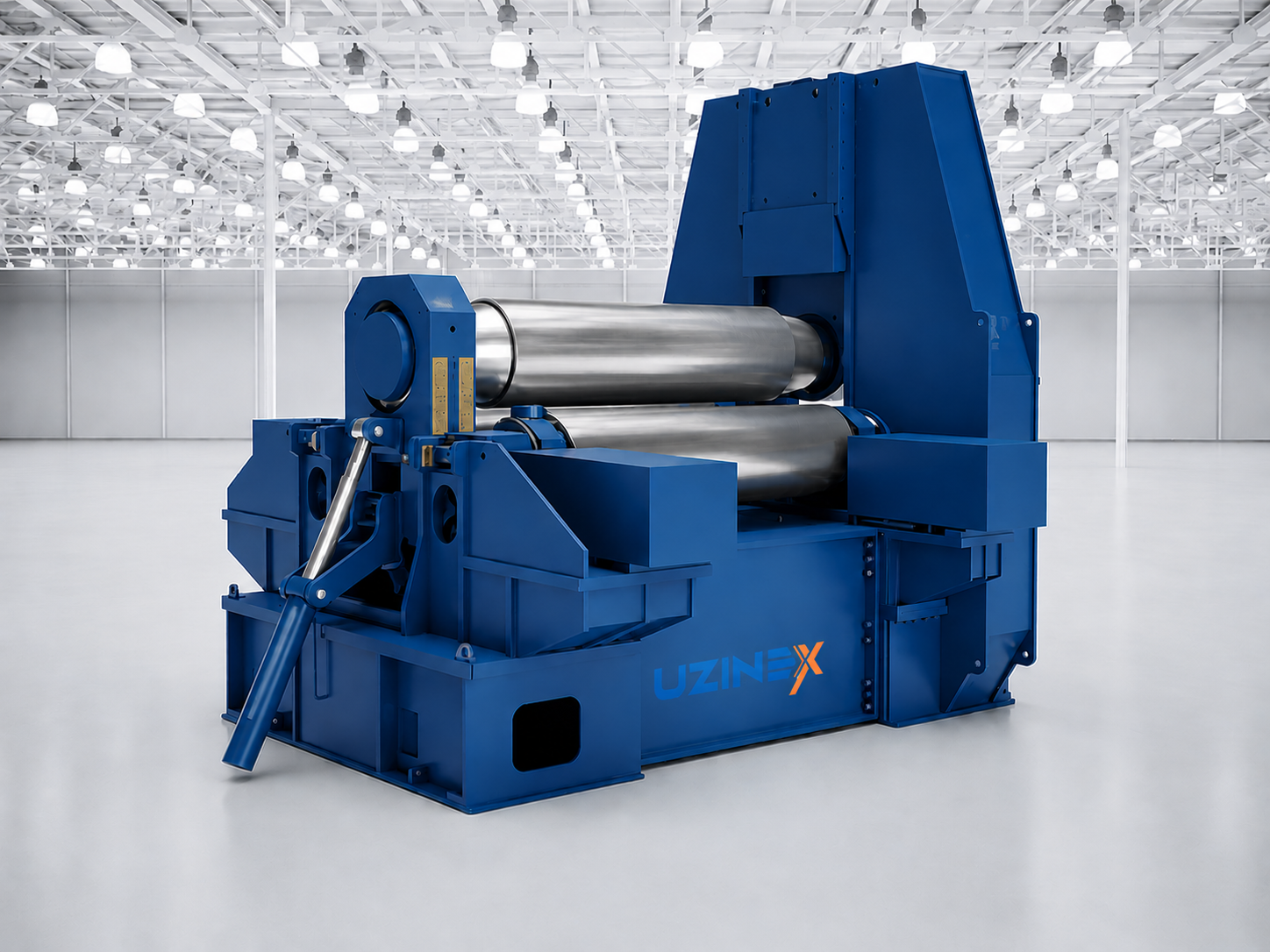

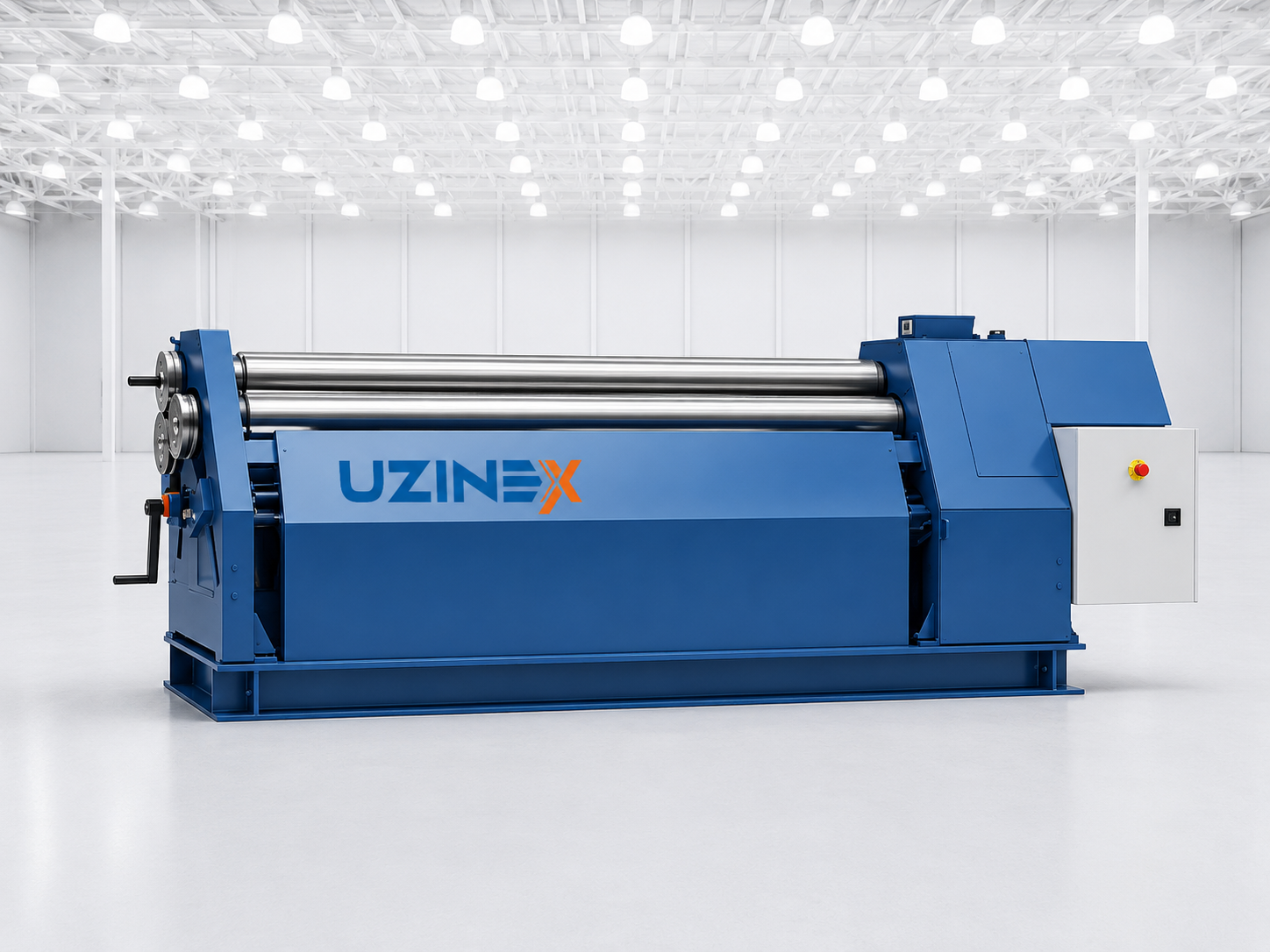

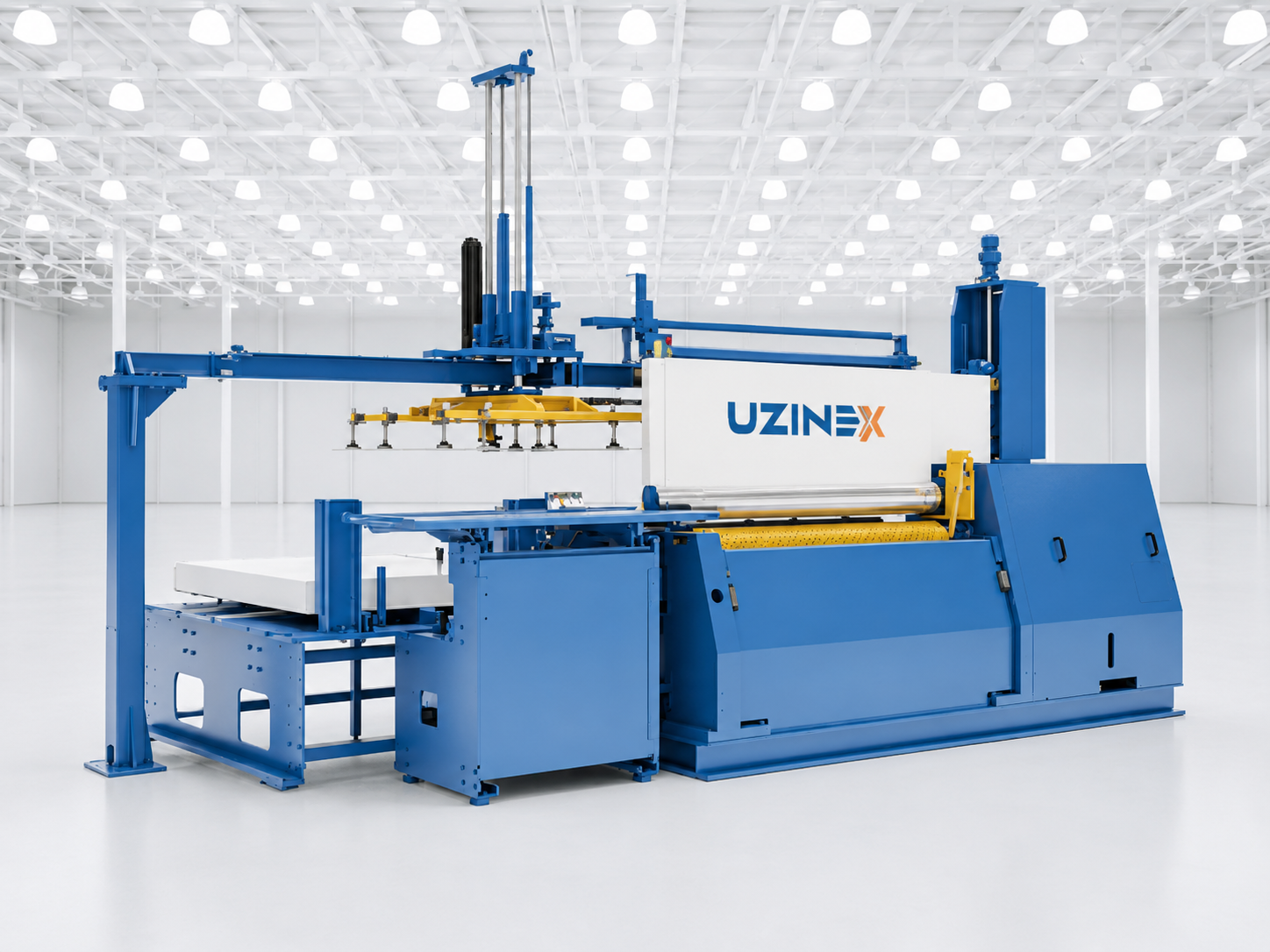

Pentru proiecte care combină operațiuni diferite, Mașină de Roluit Tablă WyRoll 2R Series, Mașină de Rulat Tablă Asimetrică WyRoll 3RA Series și Mașină de Rulat Tablă cu Axă Variabilă WyRoll 3RV Series pot completa configurația de bază.
