Mașină de Rulat Tablă Asimetrică WyRoll 3RA Series

WyRoll 3RA Series este o mașină de rulat tablă asimetrică cu 3 role și configurație asimetrică a rolelor laterale, disponibilă în 5 modele — de la 3RA 6/10 (6 mm/2000 mm) până la 3RA 50/200 (50 mm grosime, 6000 mm lățime) — cu reglaj hidraulic al rolei superioare, acționare laterală cu frecvență variabilă și sistem automat de suport material sincronizat. Configurația asimetrică a acestei mașini de rulat tablă asimetrice permite preroluirea capetelor tablei fără inversarea manuală a materialului — una dintre limitările principale ale mașinilor cu 3 role simetrice — cu precizie de roluire și rotunjime de ±0,1 mm pe grosimi de până la 50 mm și lățimi de până la 6000 mm.

Față de WyRoll 3R Series cu configurație simetrică și WyRoll 3RV Series cu axă variabilă, mașina de rulat tablă asimetrică WyRoll 3RA Series utilizează pozițiile fixe asimetrice ale rolelor laterale — una mai înaltă, una mai jos față de axa de simetrie — pentru a asigura preroluirea completă a primului capăt al tablei la intrare și a doua capăt la ieșire, fără operații manuale suplimentare. Acționarea laterală cu frecvență variabilă reduce consumul energetic cu 25% față de sistemele cu acționare la viteză fixă, cu producție constantă pe toată durata ciclului de roluire.

Avantajele principale ale mașinii de rulat tablă asimetrice WyRoll 3RA Series

• Configurație asimetrică — preroluire capete fără inversare tablă — mașina de rulat tablă asimetrică WyRoll 3RA Series poziționează rolele laterale asimetric față de axa centrală, permițând preroluirea completă a ambelor capete ale tablei fără inversare manuală — o operație care pe mașinile simetrice necesită scoaterea tablei, inversarea și reintroducerea, cu risc de dezaliniere și erori de rotunjime.

• Reglaj hidraulic rolă superioară cu eliminare ajustare manuală — sistemul de reglaj hidraulic al rolei superioare Bosch Rexroth cu cilindri cu liniar pozitiv integrat asigură controlul vertical precis și uniform pe 360°, eliminând ajustările manuale repetitive la schimbarea grosimii tablei sau a diametrului de roluire programat.

• Acționare laterală cu frecvență variabilă — 25% mai eficientă energetic — motorul cu frecvență variabilă Lin-i Solar Taiwan al mașinii de rulat tablă asimetrice reduce consumul energetic cu 25% față de sistemele de acționare la viteză fixă, cu producție constantă și adaptare automată a vitezei la sarcina efectivă de roluire pe toată durata ciclului.

• Sistem automat de suport material sincronizat — sistemul automat de suport material cu role de însoțire sincronizate și brațe hidraulice ghidează tabla pe toată durata roluirii, prevenind căderile și dezalinierea materialelor grele de până la 20 tone pe modelul 3RA 50/200, fără manipulare manuală cu macaraua în timpul ciclului.

• Dispozitiv de roluire conică 1,5–3,5° — reducere ajustare manuală cu 60% — dispozitivul de roluire conică cu schimbare rapidă reduce operațiile de ajustare manuală cu 60% față de sistemele de roluire conică convenționale, permițând producerea trunchiurilor de con cu unghiuri standard de 1,5–3,5° cu timpi de pregătire minimizați.

• Control CNC cu 8 axe și monitorizare în timp real — sistemul CNC Pfiffner Germania cu 8 axe monitorizează în timp real toți parametrii de roluire, cu stocare programe, compatibilitate offline și suport multi-language, asigurând că parametrii optimi sunt menținuți pe toată durata ciclului fără supraveghere continuă din partea operatorului.

• 5 modele — grosimi 6–50 mm, lățimi 2000–6000 mm — gama WyRoll 3RA acoperă un interval larg de specificații între seria 3R (max 20mm/4060mm) și seria 3RV (max 80mm/10000mm), cu 5 modele configurabile pentru cerințele specifice ale fiecărui producător de recipiente și structuri cilindrice.

Specificații tehnice mașină de rulat tablă asimetrică WyRoll 3RA Series

WyRoll 3RA față de 3R, 3RV și 2R — ghid de selecție complet

Familia WyRoll acoperă patru arhitecturi mecanice diferite, fiecare cu avantaje specifice. WyRoll 2R cu 2 role elimină zonele drepte fără preroluire, dar este limitată la 30mm/4000mm. WyRoll 3R cu 3 role simetrice oferă precizie ±0,08mm și arbori 42CrMo, dar necesită preroluire separată a capetelor. Mașina de rulat tablă asimetrică WyRoll 3RA elimină preroluirea separată prin configurația asimetrică, cu grosimi de până la 50mm și lățimi de până la 6000mm — performanțe intermediare între 3R și 3RV. WyRoll 3RV cu axă variabilă acoperă capabilitățile extreme: 80mm grosime, 10000mm lățime, roluire conică 0–45°.

Mașina de rulat tablă asimetrică WyRoll 3RA Series este alegerea optimă când: grosimea depășește 20mm (limita 3R) dar nu atinge 80mm (3RV), lățimea este între 4000–6000mm, preroluirea separată este inacceptabilă din motive de productivitate, iar roluirea conică necesară este în intervalul 1,5–3,5° (nu depășește 45°). UZINEX asigură consultanță gratuită pentru selecția seriei corecte.

Aplicații și industrii pentru mașina de rulat tablă asimetrică WyRoll 3RA Series

Mașina de rulat tablă asimetrică WyRoll 3RA Series este destinată producătorilor de recipiente sub presiune de capacitate medie-mare, rezervoare de stocare, schimbătoare de căldură și structuri cilindrice din industria chimică, petrochimică și energetică, unde grosimile tablelor de 16–50 mm și lățimile de 3000–6000 mm sunt specificații standard.

Producătorii de silozuri agricole și industriale utilizează modelele 3RA 16/1 și 3RA 25/1 ale mașinii de rulat tablă asimetrice pentru roluirea virolelor din oțel de 16–25 mm grosime și 3000–3500 mm lățime, cu dispozitivul de roluire conică pentru producerea capetelor conice ale silozurilor fără operații separate de formare. Eliminarea preroluirii manuale crește productivitatea și reduce erorile de rotunjime la capetele virolei.

Fabricile de echipamente pentru industria alimentară și farmaceutică care produc rezervoare și reactoare din oțel inoxidabil utilizează mașina de rulat tablă asimetrică WyRoll 3RA pentru grosimile de 6–25 mm de inox cu precizie ±0,1 mm — parametri care asigură etanșeitatea îmbinărilor sudate conform standardelor igienice europene pentru echipamente în contact cu alimente sau medicamente.

Cum funcționează mașina de rulat tablă asimetrică WyRoll 3RA Series

1. Setare program CNC și parametri roluire — operatorul selectează sau introduce programul de roluire în sistemul CNC Pfiffner cu 8 axe; reglajul hidraulic al rolei superioare se setează automat pentru diametrul și grosimea programate.

2. Alimentare tablă și preroluire prim capăt — tabla este introdusă în mașina de rulat tablă asimetrică; configurația asimetrică a rolelor laterale asigură preroluirea primului capăt imediat la intrare, fără operație separată, cu sistemul de suport material sincronizat ghidând tablele grele.

3. Roluire progresivă cu acționare frecvență variabilă — motorul cu frecvență variabilă acționează rolele la viteza optimă pentru grosimea și materialul curent, cu consum energetic 25% mai mic față de sistemele la viteză fixă; CNC-ul monitorizează și corectează parametrii în timp real.

4. Preroluire capăt final fără inversare — la ieșire, configurația asimetrică preroluiește automat capătul final al tablei fără inversarea manuală a materialului — avantajul decisiv față de mașinile simetrice cu 3 role.

5. Roluire conică (opțional) — dispozitivul de roluire conică cu schimbare rapidă este activat pentru trunchiuri de con cu unghiuri de 1,5–3,5°; reducerea ajustărilor manuale cu 60% scurtează semnificativ pregătirea față de sistemele convenționale.

6. Evacuare cu suport material automat — virola finită cu precizie ±0,1 mm este evacuată cu asistarea sistemului automat de suport, cu brațele hidraulice prevenind deteriorarea materialelor de până la 20 tone la descărcare.

Întrebări frecvente despre mașina de rulat tablă asimetrică WyRoll 3RA Series

Cum elimină configurația asimetrică necesitatea inversării tablei față de mașinile cu 3 role simetrice?

La mașinile cu 3 role simetrice, rola laterală de acționare este poziționată la aceeași înălțime pe ambele laturi, ceea ce înseamnă că primul capăt al tablei (la intrare) nu poate fi preroluit în aceeași trecere cu restul tablei — necesitând o operație separată de preroluire cu tabla inversată. Mașina de rulat tablă asimetrică WyRoll 3RA Series are una dintre rolele laterale mai jos față de cealaltă, creând o geometrie care permite preroluirea primului capăt la intrare și a ultimului capăt la ieșire în aceeași trecere continuă, fără scoaterea și inversarea tablei.

Ce unghi de con poate produce mașina WyRoll 3RA față de WyRoll 3RV?

Mașina de rulat tablă asimetrică WyRoll 3RA Series produce trunchiuri de con cu unghiuri de 1,5–3,5°, acoperind conurile uzuale din industria rezervoarelor și silozurilor. WyRoll 3RV Series cu dispozitiv CNC de roluire conică 0–45° acoperă o gamă mult mai largă de unghiuri, potrivită pentru aplicații navale și structuri off-shore cu profile complexe. Dacă unghiurile de con necesare sunt în intervalul 1,5–3,5°, WyRoll 3RA oferă capacitățile necesare la un cost de investiție mai redus față de 3RV.

Este eligibilă mașina de rulat tablă asimetrică WyRoll 3RA Series pentru finanțare europeană?

Da. UZINEX livrează echipamente pentru proiecte cu fonduri europene — PNRR, Program Regional, Programul Tranziție Justă — și este membră a Enterprise Europe Network. Mașina de rulat tablă asimetrică WyRoll 3RA Series poate fi inclusă în dosare de finanțare pentru modernizarea capacității de producție. UZINEX asigură documentația tehnică completă pentru proceduri de achiziție publică și licitații.

De ce UZINEX pentru mașina de rulat tablă asimetrică WyRoll 3RA Series

• Consultanță tehnică gratuită — 3RA, 3R, 3RV sau 2R — UZINEX evaluează grosimile, lățimile, diametrele, necesitatea preroluirii și unghiurile de con pentru a recomanda seria și modelul optim din familia WyRoll.

• Transport, montaj și punere în funcțiune incluse gratuit — mașina de rulat tablă asimetrică este livrată, instalată și calibrată la locația clientului de echipa tehnică UZINEX, cu testarea pe materialele reale și instruirea operatorilor pe CNC-ul cu 8 axe.

• Garanție extinsă 60 de luni — garanție pentru toate componentele cu suport tehnic și intervenție în sub 36 de ore.

• Suport tehnic național în sub 36 de ore — linie telefonică 24/7 și intervenție fizică sau video rapidă.

• Manual inteligent AI inclus — documentație completă cu asistență AI pentru 96%+ din solicitările tehnice fără intervenție umană.

• Eligibilitate completă pentru fonduri europene — documentație și suport pentru finanțare UE, PNRR, fonduri structurale.

Mașina de rulat tablă asimetrică WyRoll 3RA Series este soluția pentru producătorii de rezervoare, recipiente și structuri cilindrice din grosimi de 6–50 mm și lățimi de 2000–6000 mm — cu configurație asimetrică pentru preroluire completă fără inversare tablă, reglaj hidraulic Bosch Rexroth al rolei superioare, acționare cu frecvență variabilă cu 25% economie energie, CNC cu 8 axe și suport material automat sincronizat, în 5 modele de la 5 tone la 70 tone greutate mașină.

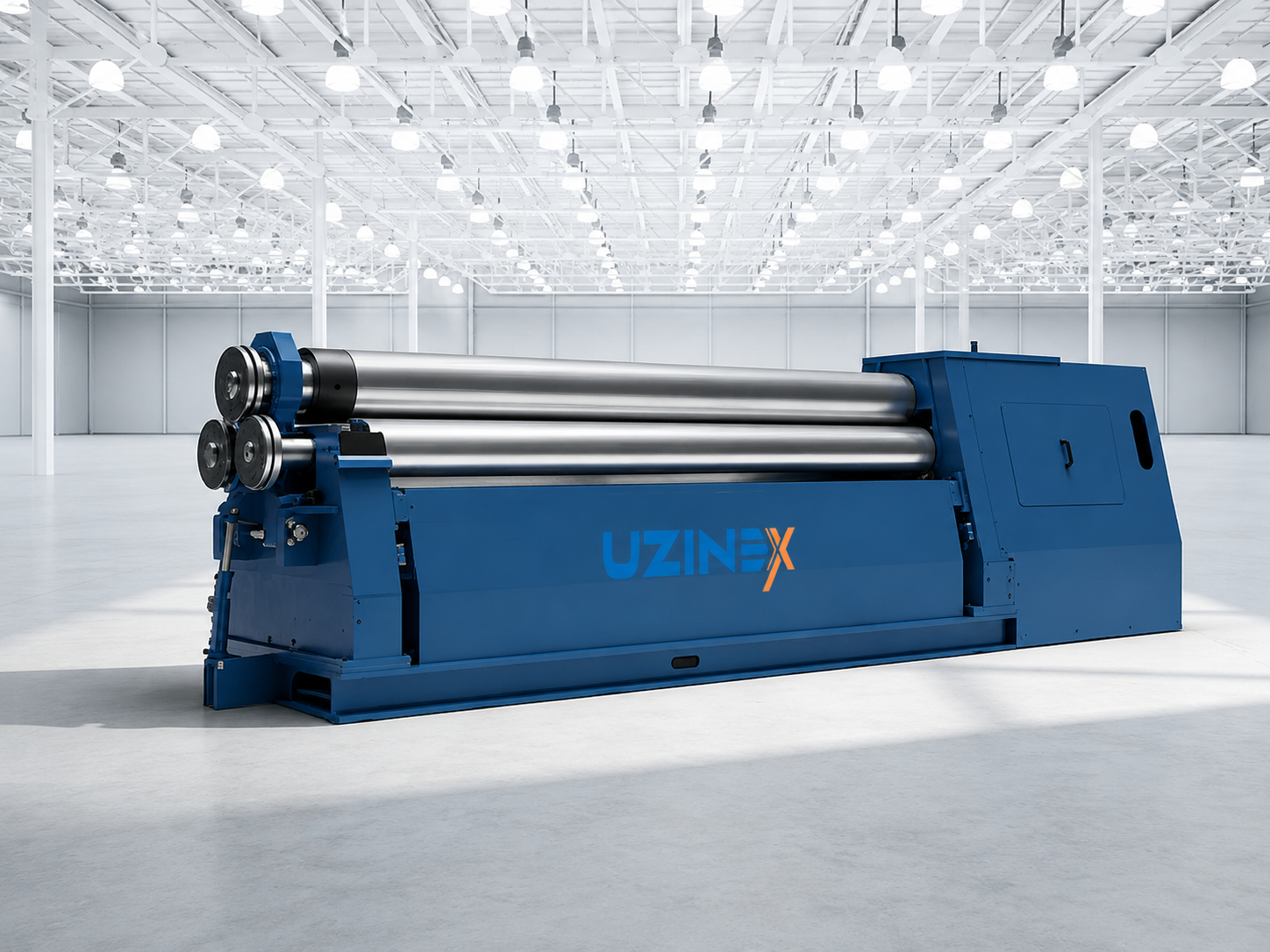

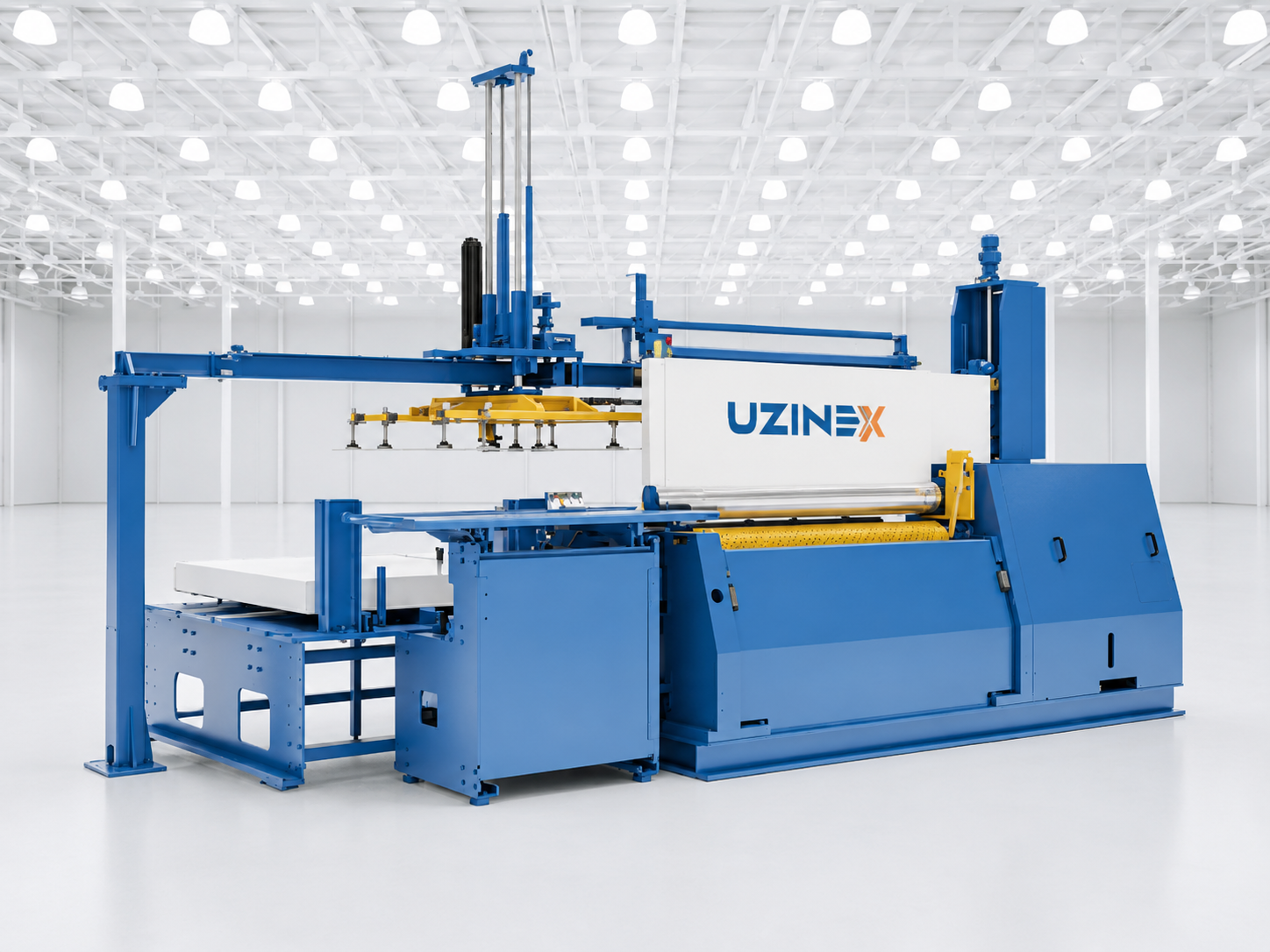

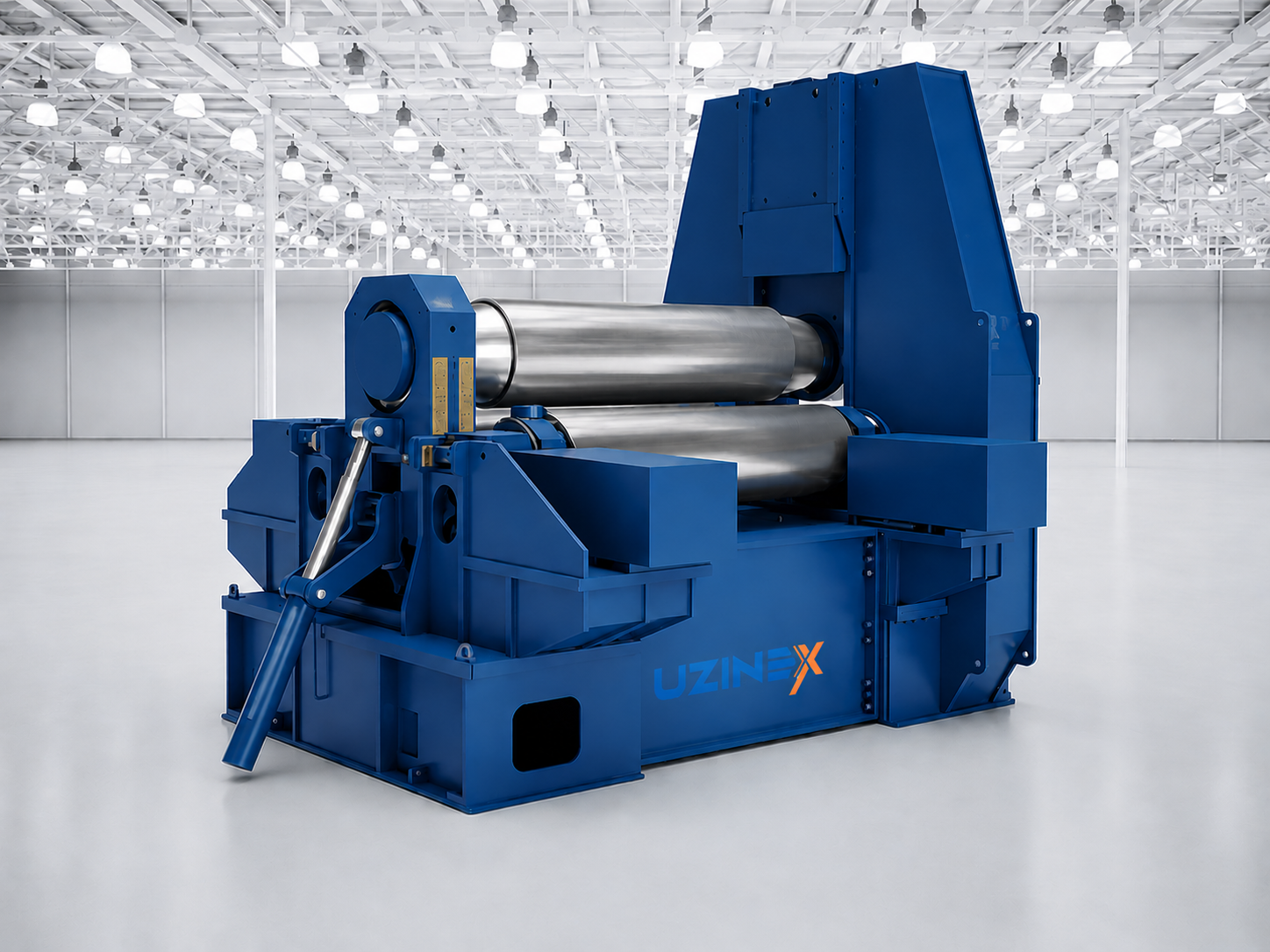

Pentru o perspectivă completă asupra procesului, catalogul UZINEX mai cuprinde Mașină de Roluit Tablă WyRoll 2R Series, Mașină de Rulat Tablă cu 3 Role WyRoll 3R Series și Mașină de Rulat Tablă cu Axă Variabilă WyRoll 3RV Series.
