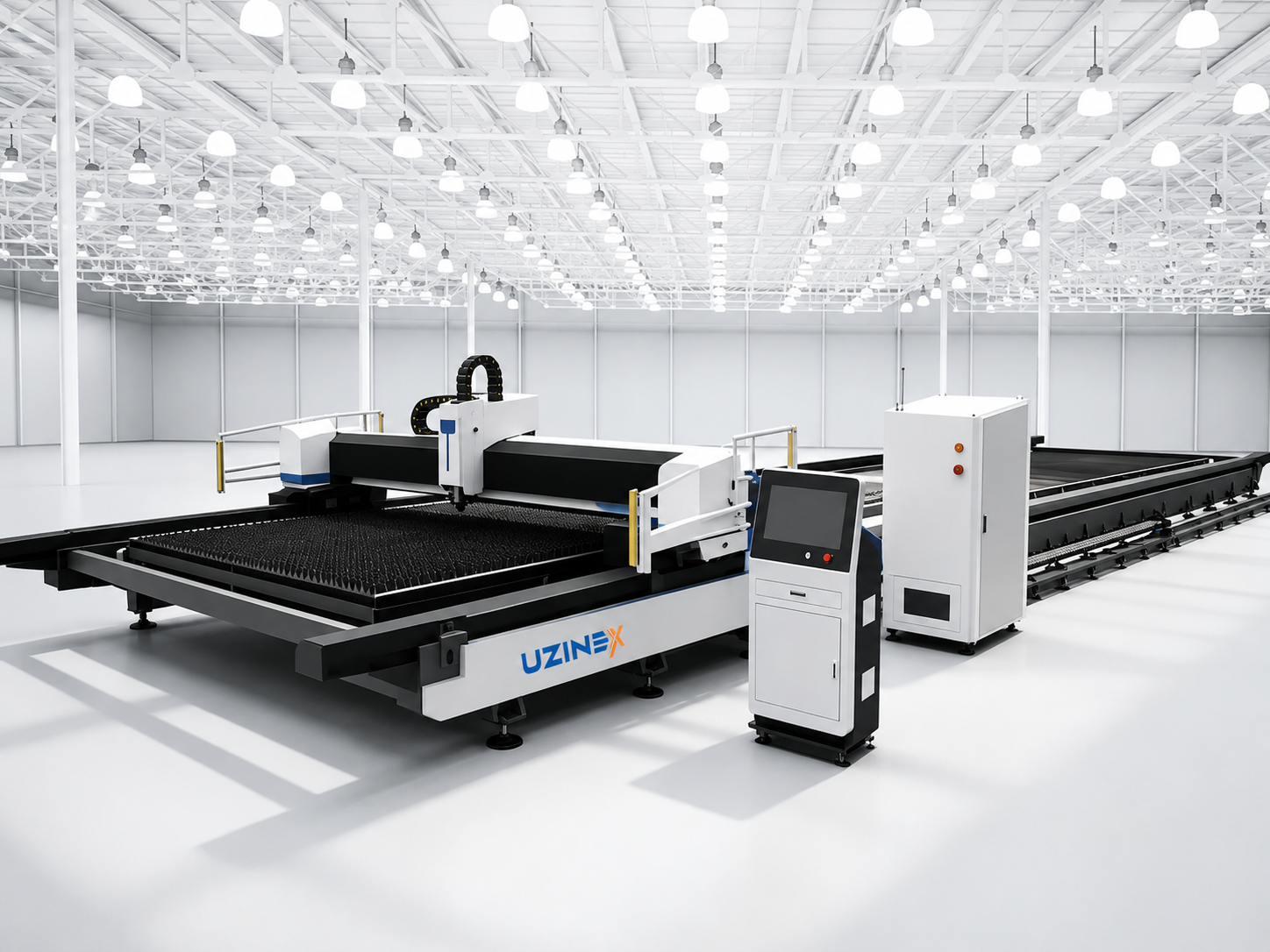

WyCut GR Series — це лазерна машина на наземній рейці для різання надвеликоформатних листів і товстих металевих плит, розроблена для суднобудівної, важкої металоконструкційної, вітроенергетичної й будівельно-машинобудівної галузей, де розміри й ваги листів перевищують можливості звичайних машин з фіксованим столом. З форматами різання до 21000×4000 мм на моделі GR 2140S і максимальним навантаженням 15 тонн ця лазерна машина на наземній рейці обробляє важкі листи, які не можна обробити на стандартних машинах без ризику деформації столу чи направляючої системи.
Принцип роботи лазерної машини на наземній рейці WyCut GR Series фундаментально відрізняється від машин з фіксованим столом: портал переміщається наземними рейками, окремими від різального столу, усуваючи передачу вібрацій листа й важких навантажень на направляючу систему. Результат — вища механічна стабільність протягом довгих періодів різання листів 10–15 тонн, з точністю ±0,3 мм, збереженою незалежно від ваги матеріалу.
Ключові переваги лазерної машини на наземній рейці WyCut GR Series
• Формат різання до 21000×4000 мм — найбільший у портфелі UZINEX — лазерна машина на наземній рейці WyCut GR 2140S обробляє листи з довжинами до 21 метра й ширинами до 4 метрів, покриваючи всі формати, використовувані в суднобудуванні, офшорних структурах, сталевих мостах і промислових платформах.
• Максимальне навантаження 15 тонн — наземні рейки знімають навантаження зі столу машини — система з наземними рейками, окремими від різального столу, дозволяє позиціонування листів до 15 тонн без передачі навантаження на направляючу систему, усуваючи деформацію столу й підтримуючи вирівнювання під час різання надважких плит.
• Важка промислова різальна головка — вуглецева сталь до 250 мм, нержавіюча до 120 мм — різальна головка Raytools Німеччина для важких промислових застосувань дозволяє різати вуглецеву сталь з товщинами до 250 мм і нержавіючу сталь до 120 мм — можливості, неможливі для досягнення на стандартних машинах з фіксованим столом і потужністю 3–30 кВт.
• Автоматична система подачі великоформатних листів при 10 000 кг — автоматична система подачі, розроблена для великоформатних листів і ваг до 10 000 кг, зменшує потребу в ручному кранному маніпулюванні, збільшуючи безпеку й продуктивність операцій завантаження-розвантаження.
• Модульна рама з високою жорсткістю й тепловим захистом — HIWIN Тайвань — надзвичайно жорстка модульна розширювальна рама підтримує геометричне вирівнювання портала по всьому надвеликому формату до 21 метра, зокрема в умовах високих теплових варіацій, специфічних для високопотужного різання у великих промислових цехах.
• Промислова система пиловидалення з ефективністю 80% над зоною різання — система Donaldson США з кількома каналами й самоочищенням, при 500 м³/год на двигун, забезпечує ефективне витягання диму й частинок, генерованих при різанні товстих листів на високій потужності, у відповідності з європейськими нормами якості промислового повітря.
• Одночасне різання ліво-право з подвійним лазерним джерелом — опціональна конфігурація з одночасним різанням з обох боків портала збільшує ефективну продуктивність на симетричних формах і вдвічі скорочує час циклу на профілях, які можна різати паралельно.
Технічні характеристики лазерної машини на наземній рейці WyCut GR Series
| Параметр | GR 1428S | GR 2140S | Кастомізована |
|---|---|---|---|
| Максимальний формат різання (мм) | 14000 × 2800 | 21000 × 4000 | Кастомізований |
| Максимальне навантаження (кг) | 10000 | 15000 | Кастомізоване |
| Максимальна висота матеріалу (мм) | 1500 | 2500 | Кастомізована |
| Лазерна потужність (кВт) | 3 – 6 | 3 – 6 | 3 – 6 |
| Точність обробки (мм) | ±0,3 | ±0,3 | ±0,3 |
| Прискорення (G) | 0,6 | 0,6 | 0,6 |
| Максимальна швидкість різання (м/хв) | 10–15 | 10–15 | 10–15 |
| Розмір наземної рейки (мм) | 100–120 | 100–120 | 100–120 |
| Тиск порівняння (кПа) | 3,5 | 3,5 | 3,5 |
| Макс. товщина вуглецевої сталі (мм) | до 250 | до 250 | до 250 |
| Макс. товщина нержавіючої сталі (мм) | до 120 | до 120 | до 120 |
| Лазерне джерело | Raycus — висока потужність, опціональне одночасне різання | Raycus — висока потужність, опціональне одночасне різання | Raycus — висока потужність, опціональне одночасне різання |
| Різальна головка | Raytools Німеччина — важка промислова | Raytools Німеччина — важка промислова | Raytools Німеччина — важка промислова |
| Направляюча система | Наземні рейки, окремі від різального столу | Наземні рейки, окремі від різального столу | Наземні рейки, окремі від різального столу |
| Пиловидалення | Donaldson США, 500 м³/год/двигун, ефективність 80% | Donaldson США, 500 м³/год/двигун, ефективність 80% | Donaldson США, 500 м³/год/двигун, ефективність 80% |
| Подача | Автоматична великоформатна, до 10 000 кг | Автоматична великоформатна, до 10 000 кг | Автоматична великоформатна, до 10 000 кг |
Коли лазерна машина на наземній рейці необхідна замість машини з фіксованим столом
Стандартні лазерні машини з фіксованим столом — зокрема серії WyCut S, FE, HP і HS — обробляють листи до 8000–8500 мм завдовжки з вагами до 10–14 тонн на великих моделях. Лазерна машина на наземній рейці WyCut GR Series необхідна, коли перевищена будь-яка з цих меж: формати більше 8500 мм, плити важчі за 10 тонн чи товщини вуглецевої сталі більше 40–45 мм.
Головна механічна відмінність — портал на наземних рейках проти портала на столі машини — це не лише рішення формату, а й необхідність для стабільності протягом довгих періодів високопотужного різання. Різання профілю 20 метрів на сталі 100 мм займає десятки хвилин; на машині з фіксованим столом накопичені вібрації й теплове навантаження на структуру столу скомпрометували б точність протягом циклу. Лазерна машина на наземній рейці WyCut GR Series підтримує вирівнювання протягом усього різу, незалежно від довжини циклу.
Застосування й галузі для лазерної машини на наземній рейці WyCut GR Series
Лазерна машина на наземній рейці WyCut GR Series призначена для галузей, що обробляють металеві листи виняткового формату й ваги. Суднобудування використовує моделі GR 1428S і GR 2140S для різання листів корпусу й надбудови — суднобудівні сталеві плити 20–50 мм у довжинах 10–21 метр, стандартні розміри на верфях, які не можна обробити на жодному іншому стандартному лазерному обладнанні.
Вітроенергетична галузь використовує лазерну машину на наземній рейці для різання фланців і конструкційних компонентів вітрових веж — кругові профілі й деталі з товщинами 50–120 мм з високоміцної сталі. Виробники сталевих мостів, промислових резервуарів і важкого будівельного обладнання (екскаватори, крани, гірничі машини) знаходять у WyCut GR Series єдину лазерну машину, що покриває товщини й формати, специфічні для цих галузей.
Лазерні сервісні центри, що обслуговують важку промисловість, приймають замовлення на формати й товщини, які стандартні машини не можуть обробити; лазерна машина на наземній рейці WyCut GR Series відкриває доступ до цього специфічного сегмента ринку, з товщинами вуглецевої сталі до 250 мм і форматами до 21×4 метри.
Як працює лазерна машина на наземній рейці WyCut GR Series
1. Подача листа великоформатною автоматичною системою — сталевий лист чи плита до 15 тонн позиціонується на різальному столі автоматичною системою подачі, розробленою для ваг до 10 000 кг, мінімізуючи ручні кранні операції.
2. Переміщення портала наземними рейками — портал з різальною головкою переміщається наземними рейками, незалежними від столу машини, усуваючи передачу важкого навантаження листа на направляючу систему й забезпечуючи вирівнювання по всій довжині до 21 метра.
3. Різання важкою промисловою головкою Raytools — важка промислова різальна головка обробляє товщини вуглецевої сталі до 250 мм і нержавіючу сталь до 120 мм з точністю ±0,3 мм, на швидкості 10–15 м/хв, специфічній для товстих листів на високій потужності.
4. Промислове пиловидалення над зоною різання — система Donaldson з 500 м³/год на двигун витягає дим і частинки, генеровані при різанні великих товстих листів, з ефективністю 80% над активною зоною різання.
5. Опціональне одночасне різання ліво-право — на симетричних профілях конфігурація з одночасним різанням з обох боків портала вдвічі скорочує час циклу, збільшуючи продуктивність лазерної машини на наземній рейці на замовленнях з повторюваними симетричними формами.
Часті запитання про лазерну машину на наземній рейці WyCut GR Series
Яку максимальну товщину вуглецевої сталі може різати машина WyCut GR Series?
Лазерна машина на наземній рейці WyCut GR Series, оснащена важкою промисловою різальною головкою Raytools Німеччина й високопотужним лазерним джерелом, може різати вуглецеву сталь з товщинами до 250 мм і нержавіючу сталь з товщинами до 120 мм. Ці можливості значно перевищують межі стандартних лазерних машин з фіксованим столом (40–45 мм вуглецевої сталі) й роблять WyCut GR Series єдиним лазерним обладнанням у портфелі UZINEX, придатним для різання надтовстих плит, використовуваних у суднобудуванні й важкому будівництві.
Чи можна кастомізувати формат лазерної машини на наземній рейці WyCut GR Series?
Так — лазерна машина на наземній рейці WyCut GR Series доступна в кастомізованих конфігураціях для клієнтів з вимогами до формату чи навантаження, що перевищують специфікації стандартних моделей 1428S і 2140S. UZINEX співпрацює з клієнтом для визначення точних розмірів різання, максимального навантаження, конфігурації наземних рейок і систем витягання для доставки обладнання, ідеально адаптованого до специфічного цеху й виробничого процесу.
Чи придатна лазерна машина на наземній рейці WyCut GR Series для європейського фінансування?
Так. UZINEX постачає обладнання для проєктів, фінансованих ЄС — NRRP, Регіональна програма, Програма справедливого переходу — і є членом Enterprise Europe Network. Лазерна машина на наземній рейці WyCut GR Series придатна для фінансування за програмами інвестицій у важку промислову виробничу потужність. UZINEX надає технічну документацію для процедур державних закупівель і тендерів.
Чому UZINEX для лазерної машини на наземній рейці WyCut GR Series
• Безкоштовна технічна консультація — розмірення й кастомна конфігурація — UZINEX оцінює формати оброблюваних листів, максимальні товщини, ваги й вимоги цеху, щоб сконфігурувати GR 1428S, GR 2140S чи кастомізований варіант.
• Транспортування, встановлення й введення в експлуатацію включені безкоштовно — лазерна машина на наземній рейці доставляється, встановлюється й калібрується в приміщенні клієнта, зокрема встановлення наземних рейок і великоформатної системи подачі.
• Розширена гарантія 60 місяців — гарантія на всі компоненти з технічною підтримкою й втручанням менш ніж за 36 годин.
• Національна технічна підтримка менш ніж за 36 годин — телефонна лінія 24/7 і швидке втручання.
• Інтелектуальний посібник на основі ШІ включений — повна документація з допомогою ШІ для 96%+ технічних запитів.
• Повна придатність для європейського фінансування — документація й підтримка для фінансування ЄС, NRRP і структурних фондів.
Лазерна машина на наземній рейці WyCut GR Series — це рішення для важких галузей, що обробляють листи виняткового формату — до 21000×4000 мм, ваги 15 тонн, товщини вуглецевої сталі до 250 мм — з порталом на незалежних наземних рейках, важкою промисловою різальною головкою Raytools і промисловою системою витягання Donaldson, у стандартних чи повністю кастомізованих конфігураціях.
