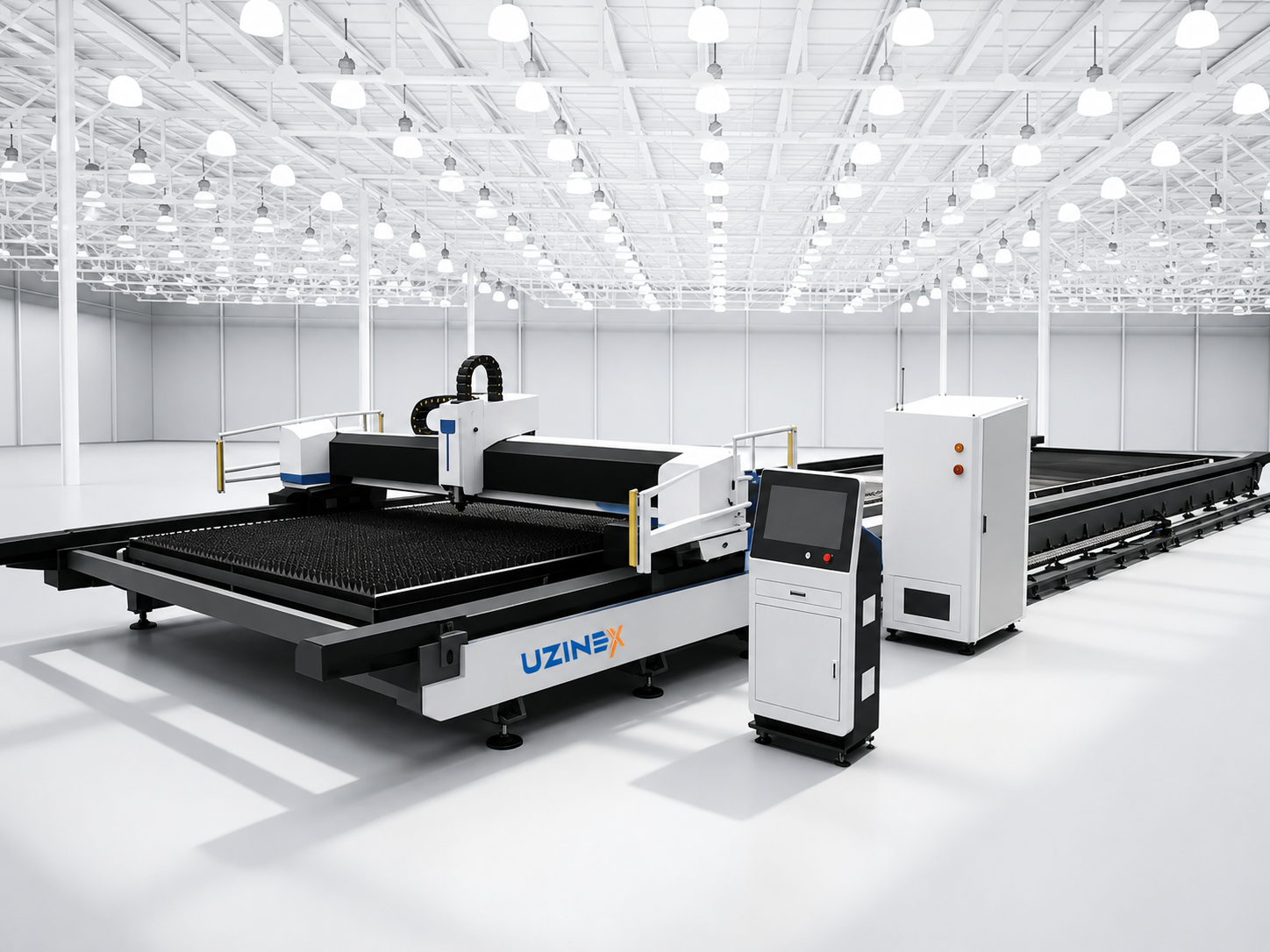

Mașină Laser cu Șină de Sol WyCut GR Series

WyCut GR Series este o mașină laser cu șină de sol pentru tăierea tablelor de format extra-mare și a plăcilor groase de metal, proiectată pentru industriile navale, construcțiilor metalice grele, energiei eoliene și mașinilor de construcții unde dimensiunile și greutățile tablelor depășesc capacitățile mașinilor convenționale cu patul fix. Cu formate de tăiere de până la 21000×4000 mm pe modelul GR 2140S și o sarcină maximă de 15 tone, această mașină laser cu șină de sol procesează tablele grele care nu pot fi manipulate pe mașinile standard fără riscul de deformare a patului sau a sistemului de ghidare.

Principiul de funcționare al mașinii laser cu șină de sol WyCut GR Series este fundamental diferit față de mașinile cu pat fix: gantriul se deplasează pe șine de sol separate de patul de tăiere, eliminând transmiterea vibrațiilor și sarcinilor grele ale tablei la sistemul de ghidare. Rezultatul este o stabilitate mecanică superioară pe durate lungi de tăiere a tablelor de 10–15 tone, cu precizie de ±0,3 mm menținută indiferent de greutatea materialului.

Avantajele principale ale mașinii laser cu șină de sol WyCut GR Series

• • Format de tăiere până la 21000×4000 mm: cel mai mare din portofoliul UZINEX. Mașina laser cu șină de sol WyCut GR 2140S procesează table cu lungimi de până la 21 metri și lățimi de până la 4 metri, acoperind toate formatele utilizate în construcțiile navale, structuri off-shore, poduri metalice și platforme industriale.

• • Sarcină maximă 15 tone: șinele de sol elimină sarcina din patul mașinii. Sistemul cu șine de sol separate de patul de tăiere permite poziționarea tablelor de până la 15 tone fără transmiterea sarcinii la sistemul de ghidare, eliminând deformarea patului și menținând alinierea pe durata tăierii plăcilor ultra-grele.

• • Cap tăiere industrial greu: carbon până la 250 mm, inox până la 120 mm. Capul de tăiere Raytools Germania pentru aplicații industriale grele permite tăierea oțelului carbon cu grosimi de până la 250 mm și a inoxului până la 120 mm, capacități imposibil de atins cu mașinile standard cu patul fix și puteri de 3–30 kW.

• • Sistem de alimentare automată pentru foi de format mare la 10.000 kg: sistemul automat de alimentare proiectat pentru foi de format mare și greutăți de până la 10.000 kg reduce necesarul de manipulare manuală cu macaraua, crescând siguranța și productivitatea operațiunilor de încărcare-descărcare.

• • Cadru modular cu protecție termică de înaltă rigiditate: HIWIN Taiwan. Cadrul de expansiune modular extrem de rigid menține alinierea geometrică a gantriului pe formatul extra-mare de până la 21 metri, inclusiv în condiții de variații termice ridicate specifice tăierii cu putere mare în hale industriale mari.

• • Sistem industrial de extracție praf cu eficiență 80% pe zona de tăiere: sistemul Donaldson SUA cu canale multiple și auto-curățare, la 500 m³/h per motor, asigură extracția eficientă a fumului și particulelor generate la tăierea tablelor groase cu putere mare, cu conformitate la normele europene de calitate a aerului industrial.

• • Tăiere simultană stânga-dreapta cu sursă laser duală: configurația opțională cu tăiere simultană pe ambele laturi ale gantriului crește productivitatea eficientă pe formele simetrice și reduce la jumătate timpii de ciclu pe profiluri care pot fi tăiate în paralel.

Specificații tehnice mașină laser cu șină de sol WyCut GR Series

Când este necesară mașina laser cu șină de sol față de o mașină cu pat fix

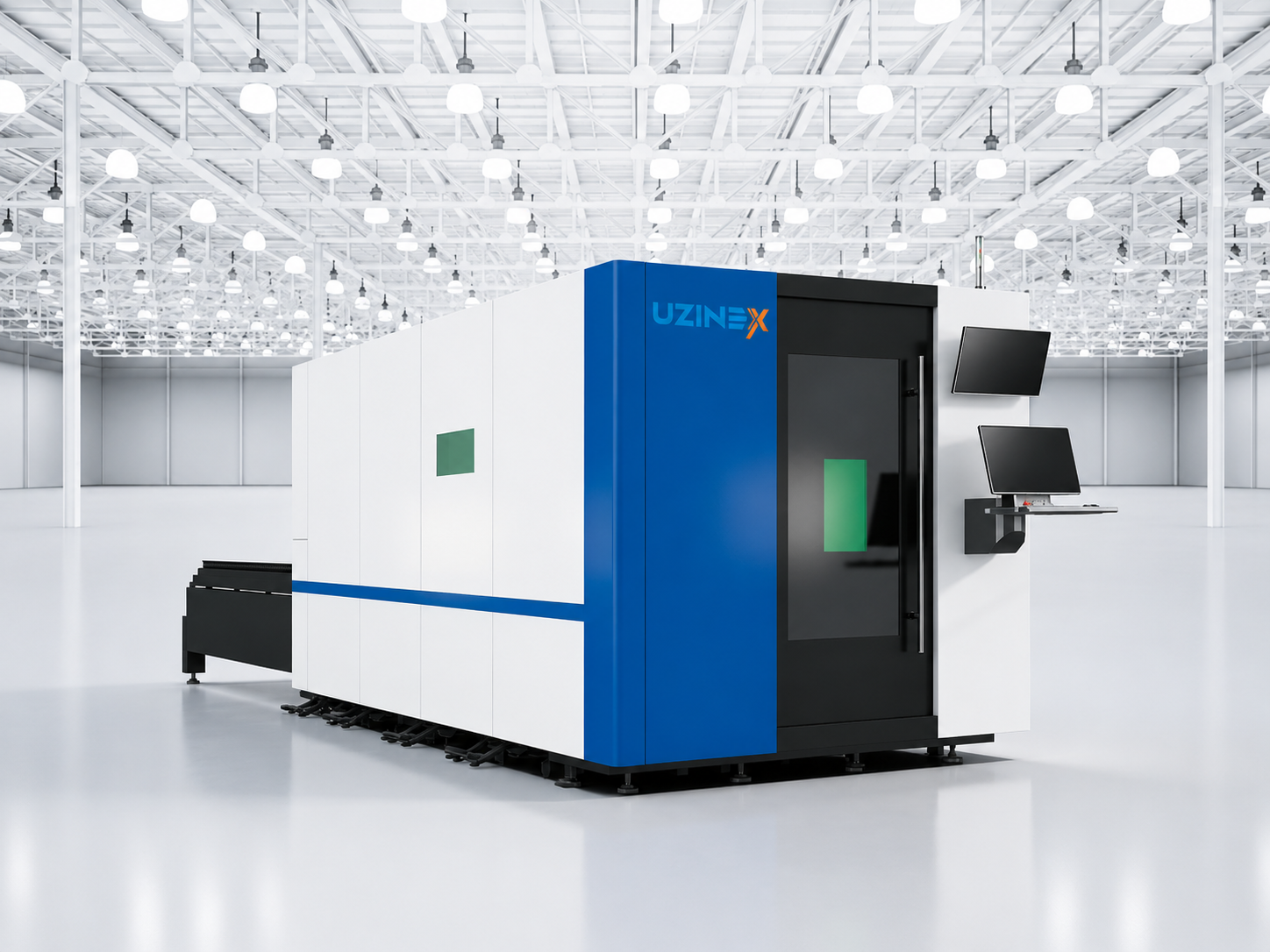

Mașinile laser cu pat fix standard (inclusiv seriile WyCut S, FE, HP și HS) procesează table de până la 8000–8500 mm lungime cu greutăți de până la 10–14 tone pe modele mari. Mașina laser cu șină de sol WyCut GR Series este necesară când oricare dintre aceste limite este depășită: formate mai mari de 8500 mm, plăci mai grele de 10 tone, sau grosimi de carbon mai mari de 40–45 mm.

Principala diferență mecanică, gantriul pe șine de sol față de gantriul pe patul mașinii, permite formatul mare și asigură stabilitatea necesară pe durate lungi de tăiere la putere mare. Tăierea unui profil de 20 metri pe un oțel de 100 mm durează zeci de minute; pe o mașină cu pat fix, vibrațiile acumulate și sarcina termică pe structura patului ar compromite precizia pe durata ciclului. Mașina laser cu șină de sol WyCut GR Series menține alinierea pe toată durata tăierii, indiferent de lungimea ciclului.

Aplicații și industrii pentru mașina laser cu șină de sol WyCut GR Series

Mașina laser cu șină de sol WyCut GR Series este destinată industriilor care procesează table metalice de format și greutate excepționale. Construcțiile navale utilizează modelele GR 1428S și GR 2140S pentru tăierea tablelor de coc și suprastructură: plăci de oțel naval de 20–50 mm în lungimi de 10–21 metri, dimensiuni standard în șantierele navale care nu pot fi procesate pe niciun alt echipament laser standard.

Industria energiei eoliene utilizează mașina laser cu șină de sol pentru tăierea flanșelor și a componentelor structurale ale turnurilor eoliene: profile circulare și piese cu grosimi de 50–120 mm din oțel de înaltă rezistență. Producătorii de poduri metalice, rezervoare industriale și echipamente de construcții grele (excavatoare, macarale, utilaje miniere) găsesc în WyCut GR Series singura mașină laser care acoperă grosimile și formatele specifice acestor industrii.

Centrele de servicii laser care deservesc industria grea acceptă comenzi pentru formate și grosimi pe care mașinile standard nu le pot procesa; mașina laser cu șină de sol WyCut GR Series deschide accesul la acest segment specific de piață, cu grosimi de carbon până la 250 mm și formate de până la 21×4 metri.

Cum funcționează mașina laser cu șină de sol WyCut GR Series

1. 1. Alimentare tablă cu sistem automat de format mare: tabla sau placa de oțel de până la 15 tone este poziționată pe patul de tăiere cu sistemul automat de alimentare proiectat pentru greutăți de până la 10.000 kg, reducând la minimum operațiunile manuale cu macaraua.

2. 2. Deplasare gantriu pe șinele de sol: gantriul cu capul de tăiere se deplasează pe șinele de sol independente de patul mașinii, eliminând transmiterea sarcinii grele a tablei la sistemul de ghidare și asigurând alinierea pe toată lungimea de până la 21 metri.

3. 3. Tăiere cu cap industrial greu Raytools: capul de tăiere industrial greu procesează grosimi de carbon până la 250 mm și inox până la 120 mm cu precizie de ±0,3 mm, la viteza de 10–15 m/min specifică tablelor groase cu putere mare.

4. 4. Extracție praf industrială pe zona de tăiere: sistemul Donaldson cu 500 m³/h per motor extrage fumul și particulele generate la tăierea tablelor groase de mari dimensiuni cu eficiență de 80% pe zona de tăiere activă.

5. 5. Tăiere simultană opțională stânga-dreapta: pe profiluri simetrice, configurația cu tăiere simultană pe ambele laturi ale gantriului reduce la jumătate timpii de ciclu, crescând productivitatea mașinii laser cu șină de sol pe comenzile cu forme simetrice repetitive.

De ce UZINEX pentru mașina laser cu șină de sol WyCut GR Series

• • Consultanță tehnică gratuită: dimensionare și configurare personalizată. UZINEX evaluează formatele tablelor procesate, grosimile maxime, greutățile și cerințele de hală pentru a configura modelul GR 1428S, GR 2140S sau o variantă personalizată.

• • Transport, montaj și punere în funcțiune incluse gratuit: mașina laser cu șină de sol este livrată, instalată și calibrată la locația clientului, inclusiv montarea șinelor de sol și sistemului de alimentare format mare.

• • Garanție extinsă 60 de luni: garanție pentru toate componentele cu suport tehnic și intervenție în sub 24 de ore.

• • Suport tehnic național în sub 24 de ore: linie telefonică 24/7 și intervenție rapidă.

• • Manual inteligent AI inclus: documentație completă cu asistență AI pentru 96%+ din solicitările tehnice.

• • Eligibilitate completă pentru fonduri europene: documentație și suport pentru finanțare UE, PNRR, fonduri structurale.

Mașina laser cu șină de sol WyCut GR Series este soluția pentru industriile grele care procesează table de format excepțional (până la 21000×4000 mm, greutăți de 15 tone, grosimi de carbon până la 250 mm) cu gantriu pe șine de sol independente, cap de tăiere industrial greu Raytools și sistem industrial de extracție Donaldson, în configurații standard sau complet personalizate.

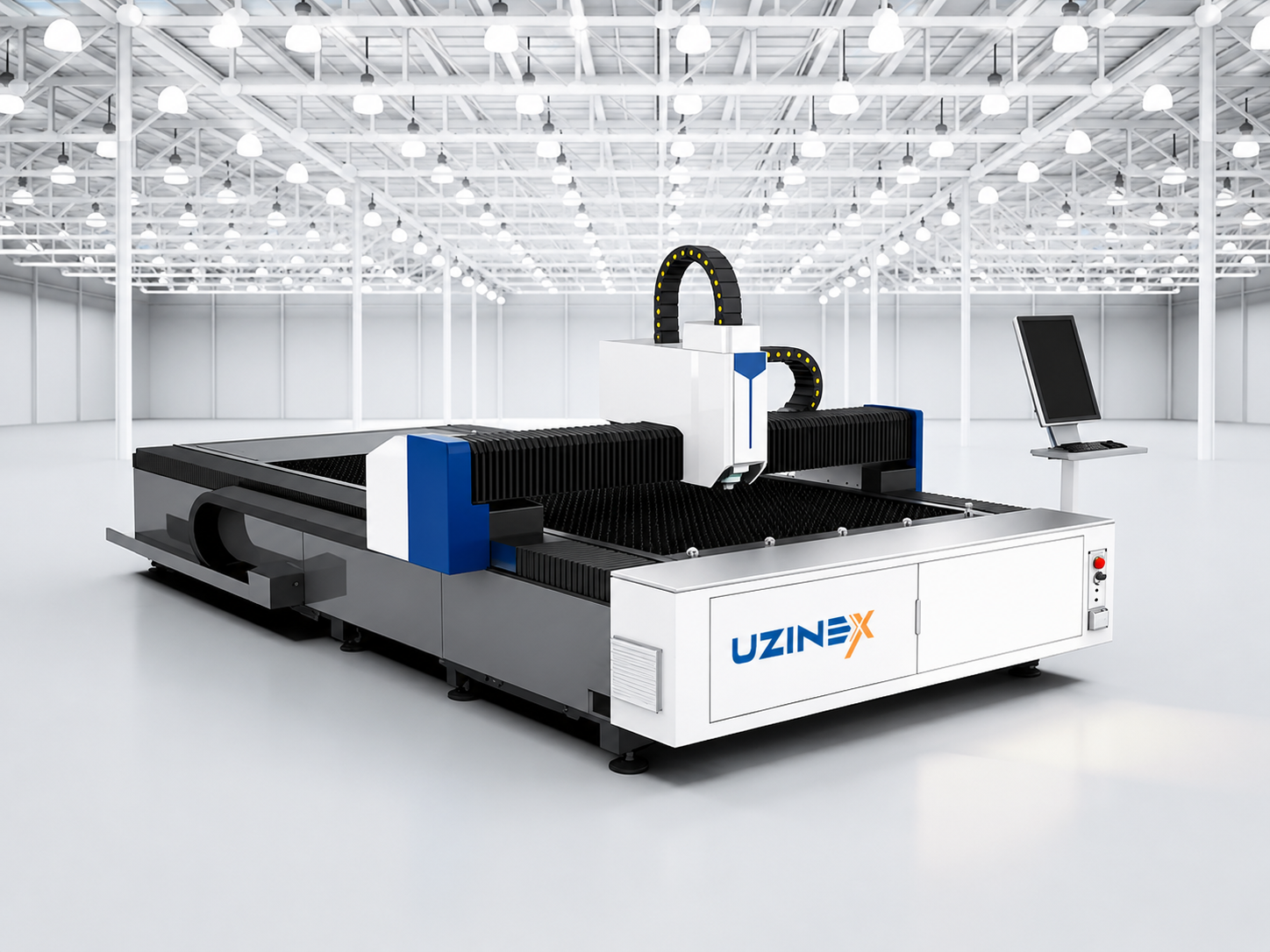

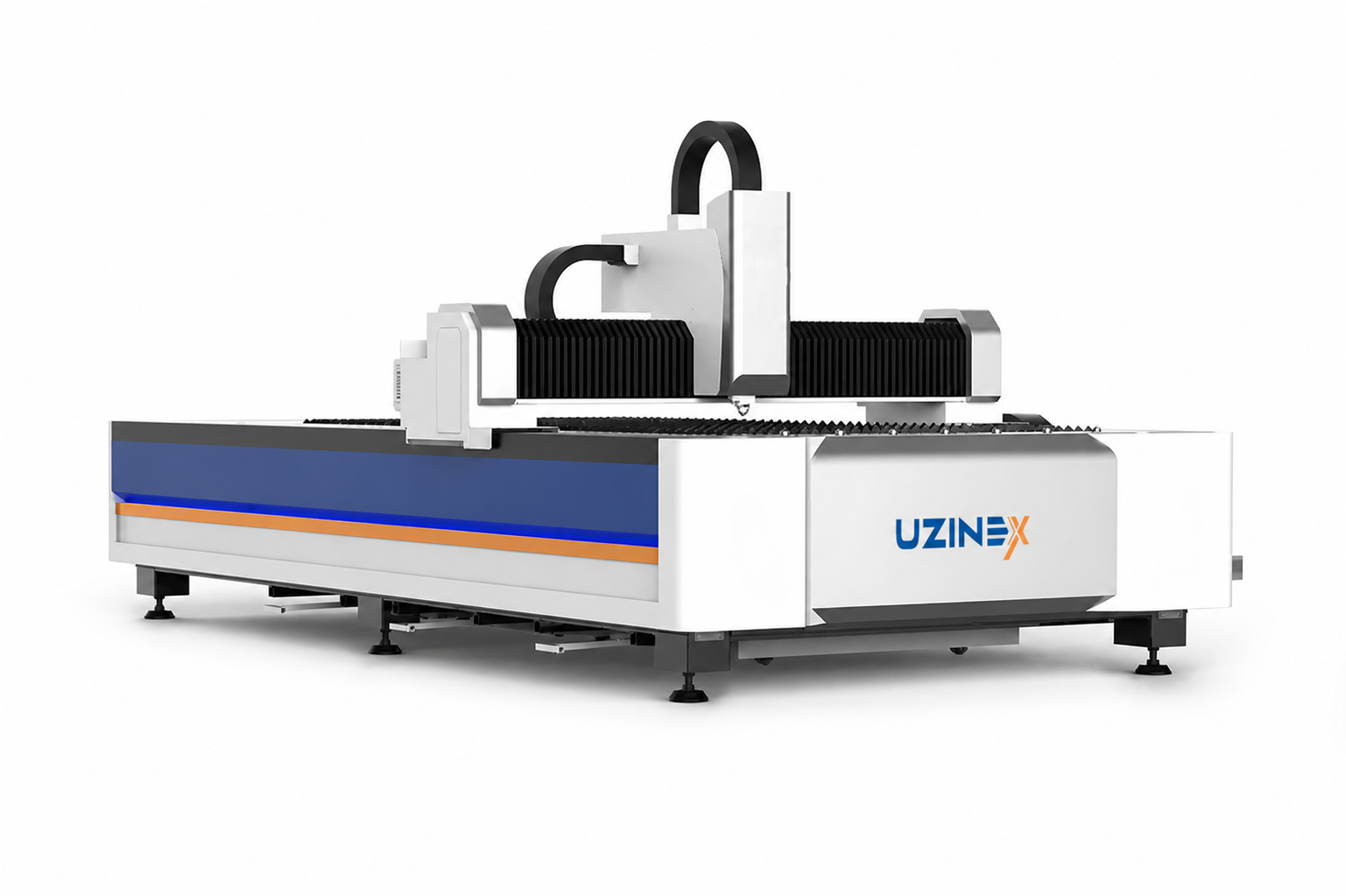

Alte produse din aceeași gamă: Mașină de debitare laser pentru tablă complet închisă MECVORA, Laser Fibră Economic pentru Ateliere și Mașină de Tăiere Laser cu Fibră Optică WyCut S Series, fiecare optimizat pentru un flux de producție diferit.
