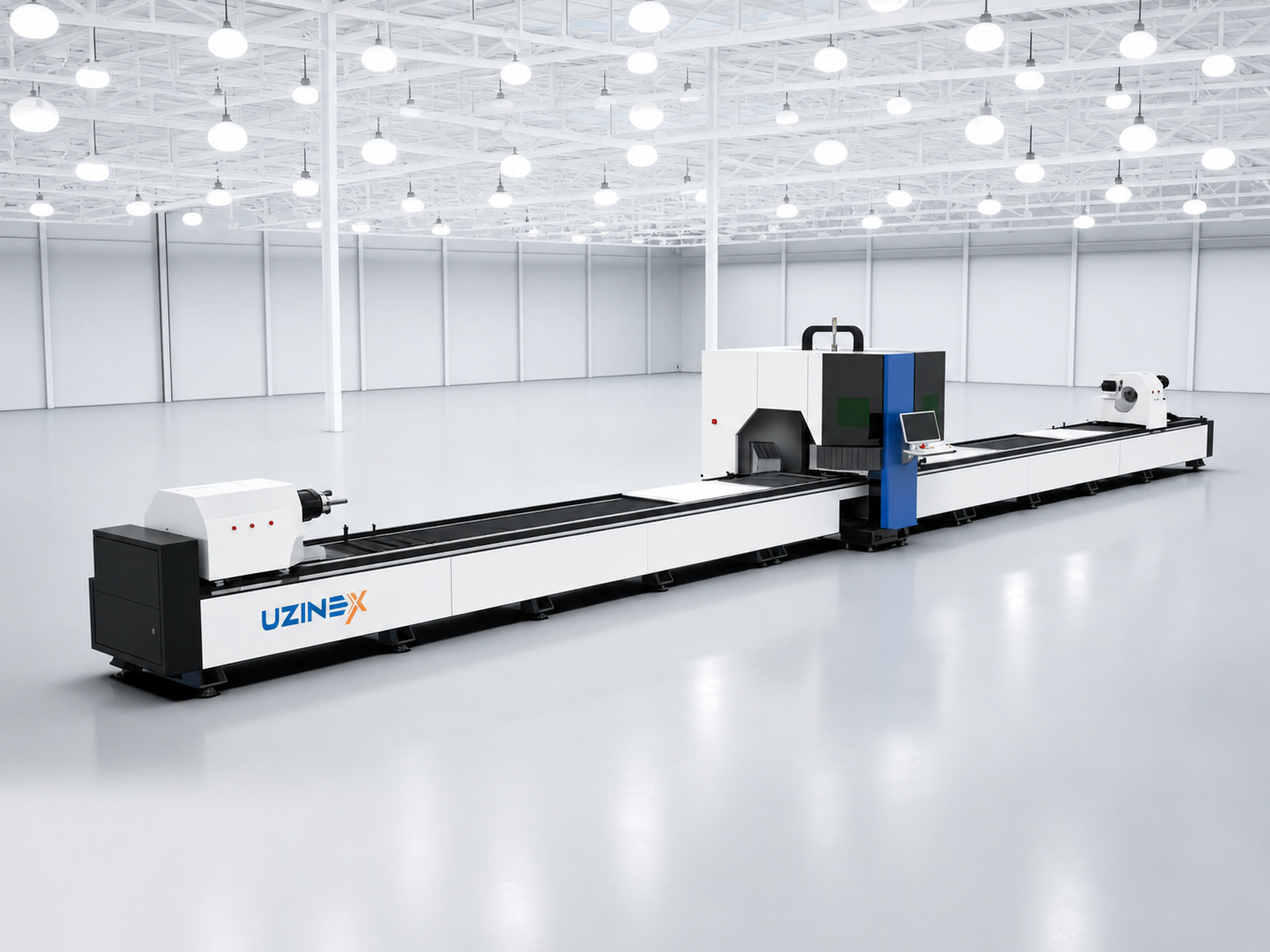

WyTube TC Series — це лазерна машина для різання труб із системою 3 синхронізованих патронів (triple chuck), розроблена для виробників, що обробляють довгі труби до 15000 мм і профілі до 515 мм у діаметрі, де 2-патронні системи більше не забезпечують потрібної стабільності. З CNC модулем різання фаски під 45°, автоматичною системою подачі для 8 000 кг, швидкістю різання до 120 м/хв і точністю ±0,1 мм ця лазерна машина для різання труб — рішення для важких сталевих структур, нафтогазової галузі й виробників промислового обладнання, що працюють з великорозмірними трубами й промисловими довжинами.
Третій патрон лазерної машини для різання труб WyTube TC Series — це не лише додаткова опора — це активний позиціонувальний елемент, що підтримує вирівнювання осі матеріалу по всій довжині до 15 метрів, усуваючи прогин і вібрацію, специфічні для довгих, важких труб, підтримуваних у 2 точках. Результат — постійна точність ±0,1 мм протягом усього циклу різання, навіть на трубах діаметром 500 мм з товстими стінками.
Ключові переваги лазерної машини для різання труб WyTube TC Series
• 3 синхронізовані патрони — вища стабільність на довжинах до 15000 мм — лазерна машина для різання труб WyTube TC Series використовує 3 синхронізовані пневматичні патрони HRB Harbin з автоматичним центруванням, що підтримують і обертають матеріал рівномірно по всій довжині 15 метрів, усуваючи прогин і підтримуючи точність ±0,1 мм навіть на найдовших і найважчих трубах.
• Максимальна довжина різання 15000 мм — у 3,75× більша, ніж на двопатронних машинах — порівняно з максимальною довжиною 4000 мм 2-патронних систем, лазерна машина для різання труб WyTube TC Series обробляє прутки й труби до 15 метрів завдовжки без проміжного різання, значно зменшуючи кількість операцій і відходи від неправильного вирівнювання при різанні кроками.
• CNC модуль фаски 45° — фаска без вторинних операцій — CNC модуль різання фаски до 45° лазерної машини для різання труб дозволяє повну підготовку зварних з'єднань безпосередньо в циклі лазерного різання, без передачі деталей на окреме обладнання фаскування чи шліфування.
• Автоматична система подачі для 8 000 кг — потужність подачі 8 000 кг автоматичної системи дозволяє обробку важких великодіаметрових прутків і труб без небезпечного ручного маніпулювання, з темпами обробки до 10 000 штук на годину на малих форматах.
• Швидкість різання 5–120 м/хв — адаптована до матеріалу й товщини — широкий діапазон швидкостей від 5 м/хв (для товстих, твердих матеріалів) до 120 м/хв (для тонких профілів) лазерної машини для різання труб WyTube TC Series покриває весь діапазон комбінацій матеріал-товщина без обмежень продуктивності.
• Серводвигун із замкненим контуром з незалежним переміщенням — серво система із замкненим контуром і незалежне переміщення ліво-право забезпечують точність подачі ±0,1 мм по всій довжині 15 метрів, з високою продуктивністю й передовим CNC-керуванням.
• Різальна головка з автофокусом Precitec / Raytools — різальна головка з автофокусом автоматично адаптується до варіацій зовнішнього діаметра труб у межах допуску, підтримуючи оптимальну фокусну відстань протягом усього циклу без ручного втручання.
Технічні характеристики лазерної машини для різання труб WyTube TC Series
| Параметр | TC 3012 | TC 4015 | TC 4015L | TC 5040 | TC 11 4015 |
|---|---|---|---|---|---|
| Макс. круглий діаметр (мм) | 315 | 415 | 415 | 515 | 415 |
| Мін. круглий діаметр (мм) | 20 | 20 | 20 | 20 | 20 |
| Макс. квадратний профіль (мм) | 200×200 | 280×280 | 280×280 | 360×360 | 280×280 |
| Мін. квадратний профіль (мм) | 20×20 | 20×20 | 20×20 | 20×20 | 20×20 |
| Макс. довжина різання (мм) | 12000 | 12000 | 15000 | 12000 | 15000 |
| Швидкість різання (м/хв) | 5–120 | 5–120 | 5–120 | 5–120 | 5–120 |
| Точність різання (мм) | ±0,1 | ±0,1 | ±0,1 | ±0,1 | ±0,1 |
| Точність подачі (мм) | ±0,1 | ±0,1 | ±0,1 | ±0,1 | ±0,1 |
| Вага машини (кг) | 2000 | 2500 | 2500 | 3000 | 5000 |
| Кількість патронів | 3 triple chuck пневматичні HRB Harbin | 3 triple chuck пневматичні HRB Harbin | 3 triple chuck пневматичні HRB Harbin | 3 triple chuck пневматичні HRB Harbin | 3 triple chuck пневматичні HRB Harbin |
| Модуль фаски | CNC 0–45° — Precitec / Raytools | CNC 0–45° — Precitec / Raytools | CNC 0–45° — Precitec / Raytools | CNC 0–45° — Precitec / Raytools | CNC 0–45° — Precitec / Raytools |
| Лазерне джерело | IPG / Raycus 100Вт–30кВт | IPG / Raycus 100Вт–30кВт | IPG / Raycus 100Вт–30кВт | IPG / Raycus 100Вт–30кВт | IPG / Raycus 100Вт–30кВт |
| Різальна головка | Precitec / Raytools автофокус | Precitec / Raytools автофокус | Precitec / Raytools автофокус | Precitec / Raytools автофокус | Precitec / Raytools автофокус |
| Система приводу | Yaskawa серво із замкненим контуром — незалежне переміщення | Yaskawa серво із замкненим контуром — незалежне переміщення | Yaskawa серво із замкненим контуром — незалежне переміщення | Yaskawa серво із замкненим контуром — незалежне переміщення | Yaskawa серво із замкненим контуром — незалежне переміщення |
| Автоматична подача | 8 000 кг, до 10 000 штук/годину | 8 000 кг, до 10 000 штук/годину | 8 000 кг, до 10 000 штук/годину | 8 000 кг, до 10 000 штук/годину | 8 000 кг, до 10 000 штук/годину |
WyTube TC Series проти WyTube DC Series — коли 3 патрони необхідні
WyTube DC Series з 2 патронами — стандартне рішення для довжин до 4000 мм і діаметрів до 800 мм. Лазерна машина для різання труб WyTube TC Series з 3 патронами необхідна, коли: довжина труби перевищує 4000 мм (до 15000 мм), коли діаметр менший, але маса велика й прогин у 2 точках опори генерує помилки, чи коли процес потребує фаскування 45°, інтегрованого безпосередньо в лазерний цикл без вторинних операцій.
Третій патрон лазерної машини для різання труб WyTube TC Series — це не зайва додаткова складність — для довгих труб це фундаментальна механічна умова для підтримання точності ±0,1 мм по всій довжині 15 метрів. UZINEX надає безкоштовну консультацію для визначення правильної конфігурації на основі точних специфікацій оброблюваних труб.
Застосування й галузі для лазерної машини для різання труб WyTube TC Series
Лазерна машина для різання труб WyTube TC Series призначена для виробників у галузях, що працюють з довгими, великодіаметровими прутками й трубами — нафтогазова галузь, офшорне будівництво, заводи сталевих структур для цивільного й промислового будівництва й виробники промислового гідравлічного й пневматичного обладнання.
Компанії будівельної галузі, що виробляють просторові трубчасті структури, сталеві каркаси для промислових цехів і сталеві мости, використовують моделі TC 4015L і TC 11 4015 лазерної машини для різання труб для обробки прутків до 15 метрів, з інтегрованим фаскуванням 45° для всіх зварних з'єднань — усуваючи окремі станції фаскування й значно зменшуючи загальний виробничий цикл структури.
Виробники сільськогосподарського обладнання й кранів, що використовують довгі прутки й профілі з високоміцної сталі, знаходять у WyTube TC Series лазерну машину для різання труб, здатну обробляти матеріали до точних потрібних довжин з точністю ±0,1 мм, без подовжування операцій зварюванням чи вкорочування шліфуванням, що збільшують вартість і знижують якість фінальної структури.
Як працює лазерна машина для різання труб WyTube TC Series
1. Автоматична подача системою з потужністю 8 000 кг — пруток чи труба до 8 000 кг подається автоматично з опори матеріалу в патрони лазерної машини для різання труб, з автоматичним регулюванням для точного центрування матеріалу.
2. Одночасне затискання в 3 патронах — 3 пневматичні патрони HRB з автоматичним центруванням затискають матеріал одночасно в 3 точках, розподілених уздовж його довжини, усуваючи прогин і забезпечуючи вирівнювання осі по всій довжині до 15 метрів.
3. CNC-програмування й вибір послідовності різу — оператор імпортує програму різання; система CNC з серво Yaskawa автоматично обчислює послідовність просувань і обертань, потрібних для всіх запрограмованих різів, зокрема фаскованих під 45°.
4. Різання з автофокусом при 5–120 м/хв — різальна головка з автофокусом Precitec/Raytools слідує поверхні матеріалу й підтримує оптимальну фокусну відстань протягом усього циклу; швидкість автоматично адаптується до обраного матеріалу й товщини.
5. Інтегроване фаскування з модулем фаски 45° — для різів з фаскою CNC модуль фаски позиціонує головку під запрограмованим кутом (до 45°) і виконує фаскування безпосередньо в циклі, без переміщення деталі на інше обладнання.
6. Розвантаження й підготовка наступної партії — деталі, різані з точністю ±0,1 мм і фасковані, готові до зварювання, розвантажуються; цикл відновлюється з наступним прутком чи трубою з опори автоматичної подачі.
Часті запитання про лазерну машину для різання труб WyTube TC Series
Чому довжина 15000 мм потребує 3 патронів і не може бути оброблена з 2?
На довжині 15 метрів труба діаметром 300–500 мм може важити кілька сотень кілограмів. Підтримувана в 2 точках (2 патрони), прогин посередині довжини може перевищити 1–2 мм навіть на жорсткій сталі — неприйнятна помилка для прецизійного різання. Третій патрон лазерної машини для різання труб WyTube TC Series розміщений у середній зоні прутка, зменшуючи прогин до менше 0,1 мм і забезпечуючи, що точність різання ±0,1 мм підтримується по всій довжині 15 метрів.
Чи модуль фаски 45° стандартний чи опціональний на WyTube TC Series?
CNC модуль різання фаски під 45° доступний як опція для всіх моделей серії WyTube TC. UZINEX рекомендує включення модуля фаски для клієнтів, що виробляють зварні структури, бо він повністю усуває окремі процеси фаскування й зменшує загальну виробничу вартість готової деталі. Безкоштовна консультація UZINEX включає аналіз процесу зварювання клієнта для визначення потрібних кутів фаскування й оптимальної конфігурації модуля фаски.
Чи придатна лазерна машина для різання труб WyTube TC Series для європейського фінансування?
Так. UZINEX постачає обладнання для проєктів, фінансованих ЄС — NRRP, Регіональна програма, Програма справедливого переходу — і є членом Enterprise Europe Network. Лазерну машину для різання труб WyTube TC Series можна включити в заявки на фінансування для модернізації виробничої потужності. UZINEX надає технічну документацію для процедур державних закупівель і тендерів.
Чому UZINEX для лазерної машини для різання труб WyTube TC Series
• Безкоштовна технічна консультація — модель, довжина й модуль фаски — UZINEX оцінює довжини, діаметри й товщини оброблюваних труб, вимоги до фаскування й об'єм виробництва, щоб рекомендувати оптимальну модель TC і конфігурацію модуля фаски.
• Транспортування, встановлення й введення в експлуатацію включені безкоштовно — лазерна машина для різання труб доставляється, встановлюється й калібрується в приміщенні клієнта з тестуванням на реальних матеріалах і повним навчанням оператора.
• Розширена гарантія 60 місяців — гарантія на всі компоненти з технічною підтримкою й втручанням менш ніж за 36 годин.
• Національна технічна підтримка менш ніж за 36 годин — телефонна лінія 24/7 і швидке втручання.
• Інтелектуальний посібник на основі ШІ включений — допомога ШІ для 96%+ технічних запитів без людського втручання.
• Повна придатність для європейського фінансування — документація й підтримка для фінансування ЄС, NRRP і структурних фондів.
Лазерна машина для різання труб WyTube TC Series — це рішення для виробників, що обробляють довгі прутки й труби до 15000 мм і діаметри до 515 мм — із синхронізованою системою потрійного патрона HRB, CNC модулем фаски під 45°, автоматичною подачею 8 000 кг, швидкістю 5–120 м/хв і серво Yaskawa для постійної точності ±0,1 мм, у 5 конфігураціях від TC 3012 до TC 11 4015.
