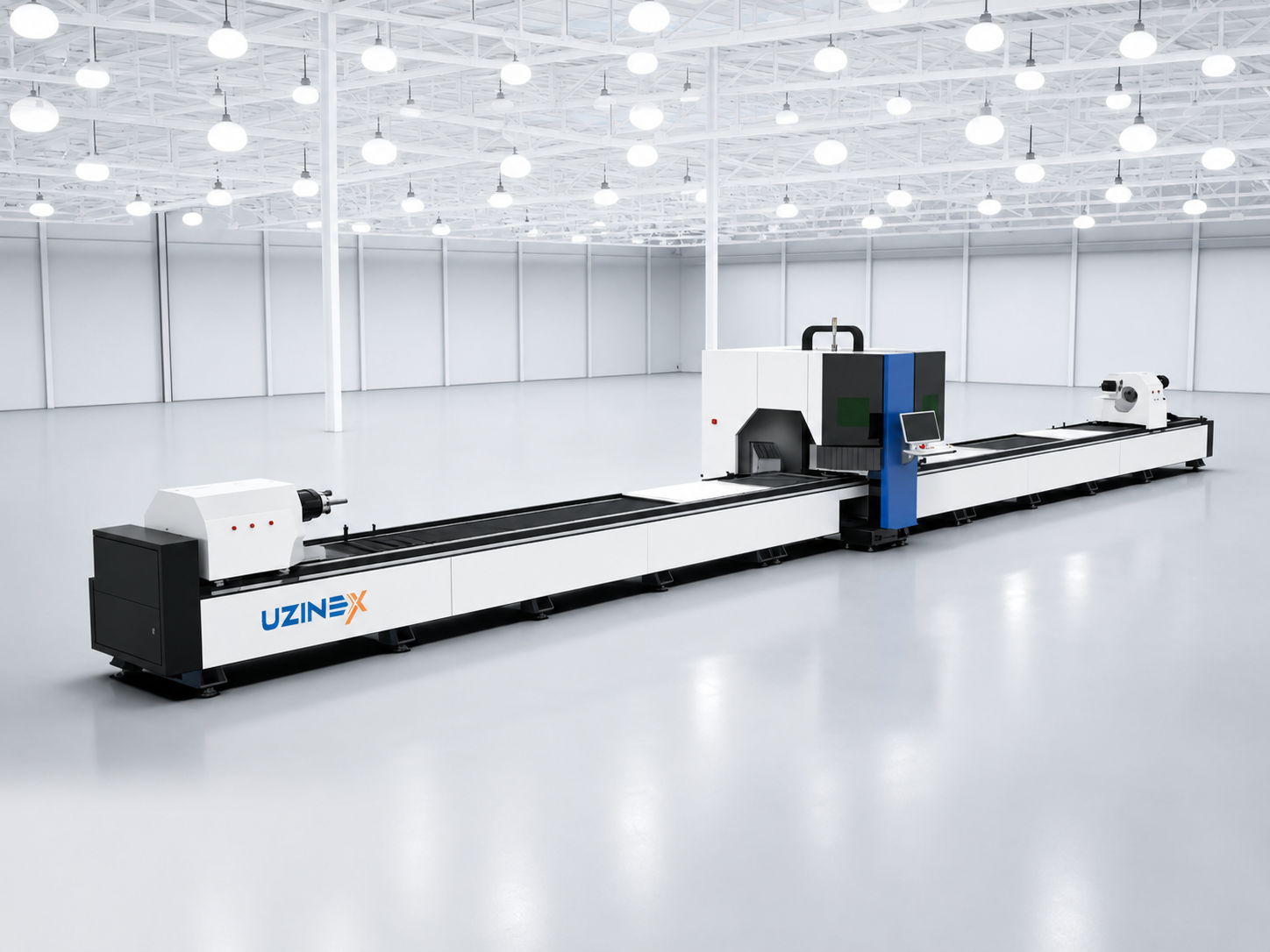

Mașină Laser pentru Tăiere Țevi Triple Chuck WyTube TC Series

WyTube TC Series este o mașină laser pentru tăiere țevi cu sistem de 3 mandrine sincronizate (triple chuck), proiectată pentru producătorii care procesează țevi lungi de până la 15000 mm și profile de până la 515 mm diametru, unde sistemele cu 2 mandrine nu mai asigură stabilitatea necesară. Cu modul de tăiere înclinate CNC la 45°, sistem de alimentare automată pentru 8.000 kg, viteză de tăiere de până la 120 m/min și precizie de ±0,1 mm, această mașină laser pentru tăiere țevi este soluția pentru structurile metalice grele, industria petrolieră și gazieră, și producătorii de echipamente industriale care lucrează cu țevi de dimensiuni mari și lungimi industriale.

Al treilea mandrin al mașinii laser pentru tăiere țevi WyTube TC Series nu este doar un suport suplimentar — este un element activ de poziționare care menține alinierea axei materialului pe toată lungimea de până la 15 metri, eliminând deflexia și vibrațiile specifice țevilor lungi și grele susținute pe 2 puncte. Rezultatul este o precizie constantă de ±0,1 mm pe toată lungimea ciclului de tăiere, chiar și pe țevile de 500 mm diametru cu pereți groși.

Avantajele principale ale mașinii laser pentru tăiere țevi WyTube TC Series

• 3 mandrine sincronizate — stabilitate superioară pe lungimi de până la 15000 mm — mașina laser pentru tăiere țevi WyTube TC Series utilizează 3 mandrine pneumatice cu centraj automat HRB Harbin sincronizate, care susțin și rotesc materialul uniform pe toată lungimea de 15 metri, eliminând deflexia și menținând precizia de ±0,1 mm chiar și pe țevile cele mai lungi și mai grele.

• Lungime maximă de tăiere 15000 mm — 3,75× față de mașinile dual chuck — față de lungimea maximă de 4000 mm a sistemelor cu 2 mandrine, mașina laser pentru tăiere țevi WyTube TC Series procesează bare și țevi de până la 15 metri lungime fără tăiere intermediară, reducând semnificativ numărul de operații și rebuturile din alinierea incorectă la tăierea în trepte.

• Modul bevel 45° CNC — chanfrenare fără operații secundare — modulul CNC de tăiere înclinate la până la 45° al mașinii laser pentru tăiere țevi permite prepararea completă a îmbinărilor sudate direct în ciclul de tăiere laser, fără transferul pieselor la echipamente separate de chanfrenare sau polizare.

• Sistem automat de alimentare pentru 8.000 kg — capacitatea de alimentare de 8.000 kg a sistemului automat permite procesarea barelor și țevilor grele de mare diametru fără manipulare manuală periculoasă, cu rate de procesare de până la 10.000 piese pe oră pe formate mici.

• Viteză de tăiere 5–120 m/min — adaptabilă la material și grosime — intervalul larg de viteză de la 5 m/min (pentru materiale groase și dure) la 120 m/min (pentru profile subțiri) al mașinii laser pentru tăiere țevi WyTube TC Series acoperă toată gama de combinații material-grosime fără limitări de productivitate.

• Servo motor cu circuit închis și deplasare independentă — sistemul servo cu circuit închis și deplasarea independentă stânga-dreapta asigură precizia de alimentare de ±0,1 mm pe toată lungimea de 15 metri, cu performanțe înalte și control avansat CNC.

• Cap de tăiere cu autofocalizare Precitec / Raytools — capul de tăiere cu autofocalizare se adaptează automat la variațiile de diametru exterior ale țevilor în toleranță, menținând distanța focală optimă pe toată durata ciclului fără intervenție manuală.

Specificații tehnice mașină laser pentru tăiere țevi WyTube TC Series

WyTube TC Series față de WyTube DC Series — când sunt necesare 3 mandrine

WyTube DC Series cu 2 mandrine este soluția standard pentru lungimi de până la 4000 mm și diametre de până la 800 mm. Mașina laser pentru tăiere țevi WyTube TC Series cu 3 mandrine este necesară când: lungimea țevii depășește 4000 mm (până la 15000 mm), când diametrul este mai mic dar masa este mare și flexia pe 2 puncte de susținere generează erori, sau când procesul impune chanfrenare la 45° integrată direct în ciclul laser fără operații secundare.

Al treilea mandrin al mașinii laser pentru tăiere țevi WyTube TC Series nu este o complexitate suplimentară inutilă — pentru țevile lungi, este condiția mecanică fundamentală pentru menținerea preciziei de ±0,1 mm pe toată lungimea de 15 metri. UZINEX asigură consultanță gratuită pentru determinarea configurației corecte în funcție de specificațiile exacte ale țevilor procesate.

Aplicații și industrii pentru mașina laser pentru tăiere țevi WyTube TC Series

Mașina laser pentru tăiere țevi WyTube TC Series este destinată producătorilor din industriile care lucrează cu bare și țevi lungi de diametru mare — industria petrolieră și gazieră, construcțiile offshore, fabricile de structuri metalice pentru construcții civile și industriale, producătorii de echipamente hidraulice și pneumatice industriale.

Companiile din industria construcțiilor care produc structuri tubulare spațiale, cadre de oțel pentru hale industriale și poduri metalice utilizează modelele TC 4015L și TC 11 4015 ale mașinii laser pentru tăiere țevi pentru procesarea barelor de până la 15 metri, cu chanfrenare la 45° integrată pentru toate îmbinările sudate — eliminând stațiile separate de chanfrenare și reducând semnificativ ciclul total de producție al structurii.

Producătorii de echipamente agricole și macarale care utilizează bare și profile lungi din oțel cu rezistență înaltă găsesc în WyTube TC Series o mașină laser pentru tăiere țevi capabilă să proceseze materialele la lungimile exacte necesare cu precizie ±0,1 mm, fără operații de alungire prin sudare sau scurtare prin polizare care cresc costul și reduc calitatea structurii finale.

Cum funcționează mașina laser pentru tăiere țevi WyTube TC Series

1. Alimentare automată cu sistem de 8.000 kg capacitate — bara sau țeava de până la 8.000 kg este alimentată automat de pe suportul de materiale în mandrinele mașinii laser pentru tăiere țevi, cu ajustare automată pentru centrarea precisă a materialului.

2. Prindere simultană în 3 mandrine — cele 3 mandrine pneumatice HRB cu centraj automat prind simultan materialul la 3 puncte distribuite pe lungimea sa, eliminând deflexia și asigurând alinierea axei pe toată lungimea de până la 15 metri.

3. Programare CNC și selecție secvență tăieturi — operatorul importă programul de tăiere; sistemul CNC cu servo Yaskawa calculează automat secvența de avansuri și rotații necesare pentru toate tăieturile programate, inclusiv cele înclinate la 45°.

4. Tăiere cu autofocalizare la 5–120 m/min — capul de tăiere cu autofocalizare Precitec/Raytools urmărește suprafața materialului și menține distanța focală optimă pe toată durata ciclului; viteza se adaptează automat la materialul și grosimea selectate.

5. Chanfrenare integrată cu modulul bevel 45° — pentru tăieturile înclinate, modulul CNC bevel poziționează capul la unghiul programat (până la 45°) și execută chanfrenarea direct în ciclu, fără mutarea piesei la un alt echipament.

6. Descărcare și pregătire lot următor — piesele tăiate cu precizie ±0,1 mm și chanfrenate gata pentru sudare sunt descărcate; ciclul se reia cu bara sau țeava următoare din suportul de alimentare automată.

Întrebări frecvente despre mașina laser pentru tăiere țevi WyTube TC Series

De ce lungimea de 15000 mm necesită 3 mandrine și nu poate fi procesată cu 2?

Pe o lungime de 15 metri, o țeavă de 300–500 mm diametru poate cântări câteva sute de kilograme. Susținută pe 2 puncte (2 mandrine), deflexia la mijlocul lungimii poate depăși 1–2 mm chiar și pe oțel rigid — o eroare inacceptabilă pentru tăierea de precizie. Al treilea mandrin al mașinii laser pentru tăiere țevi WyTube TC Series este plasat în zona de mijloc a barei, reducând deflexia la sub 0,1 mm și asigurând că precizia de tăiere de ±0,1 mm este menținută pe toată lungimea de 15 metri.

Modulul bevel la 45° este standard sau opțional pe WyTube TC Series?

Modulul CNC de tăiere înclinate la 45° este disponibil ca opțiune pentru toate modelele din seria WyTube TC. UZINEX recomandă includerea modulului bevel pentru clienții care produc structuri sudate, deoarece elimină complet procesele separate de chanfrenare și reduce costul total de producție al piesei finite. Consultanța gratuită UZINEX include analiza procesului de sudare al clientului pentru a determina unghiurile de chanfrenare necesare și configurarea optimă a modulului bevel.

Este eligibilă mașina laser pentru tăiere țevi WyTube TC Series pentru finanțare europeană?

Da. UZINEX livrează echipamente pentru proiecte cu fonduri europene — PNRR, Program Regional, Programul Tranziție Justă — și este membră a Enterprise Europe Network. Mașina laser pentru tăiere țevi WyTube TC Series poate fi inclusă în dosare de finanțare pentru modernizarea capacității de producție. UZINEX asigură documentația tehnică pentru proceduri de achiziție publică și licitații.

De ce UZINEX pentru mașina laser pentru tăiere țevi WyTube TC Series

• Consultanță tehnică gratuită — model, lungime și modul bevel — UZINEX evaluează lungimile, diametrele și grosimile țevilor procesate, cerințele de chanfrenare și volumul de producție pentru a recomanda modelul TC optim și configurația modulului bevel.

• Transport, montaj și punere în funcțiune incluse gratuit — mașina laser pentru tăiere țevi este livrată, instalată și calibrată la locația clientului cu testarea pe materialele reale și instruirea completă a operatorilor.

• Garanție extinsă 60 de luni — garanție pentru toate componentele cu suport tehnic și intervenție în sub 36 de ore.

• Suport tehnic național în sub 36 de ore — linie telefonică 24/7 și intervenție rapidă.

• Manual inteligent AI inclus — asistență AI pentru 96%+ din solicitările tehnice fără intervenție umană.

• Eligibilitate completă pentru fonduri europene — documentație și suport pentru finanțare UE, PNRR, fonduri structurale.

Mașina laser pentru tăiere țevi WyTube TC Series este soluția pentru producătorii care procesează bare și țevi lungi de până la 15000 mm și diametre de până la 515 mm — cu sistem triple chuck sincronizat HRB, modul bevel CNC la 45°, alimentare automată 8.000 kg, viteză 5–120 m/min și servo Yaskawa pentru precizie constantă ±0,1 mm, în 5 configurații de la TC 3012 la TC 11 4015.

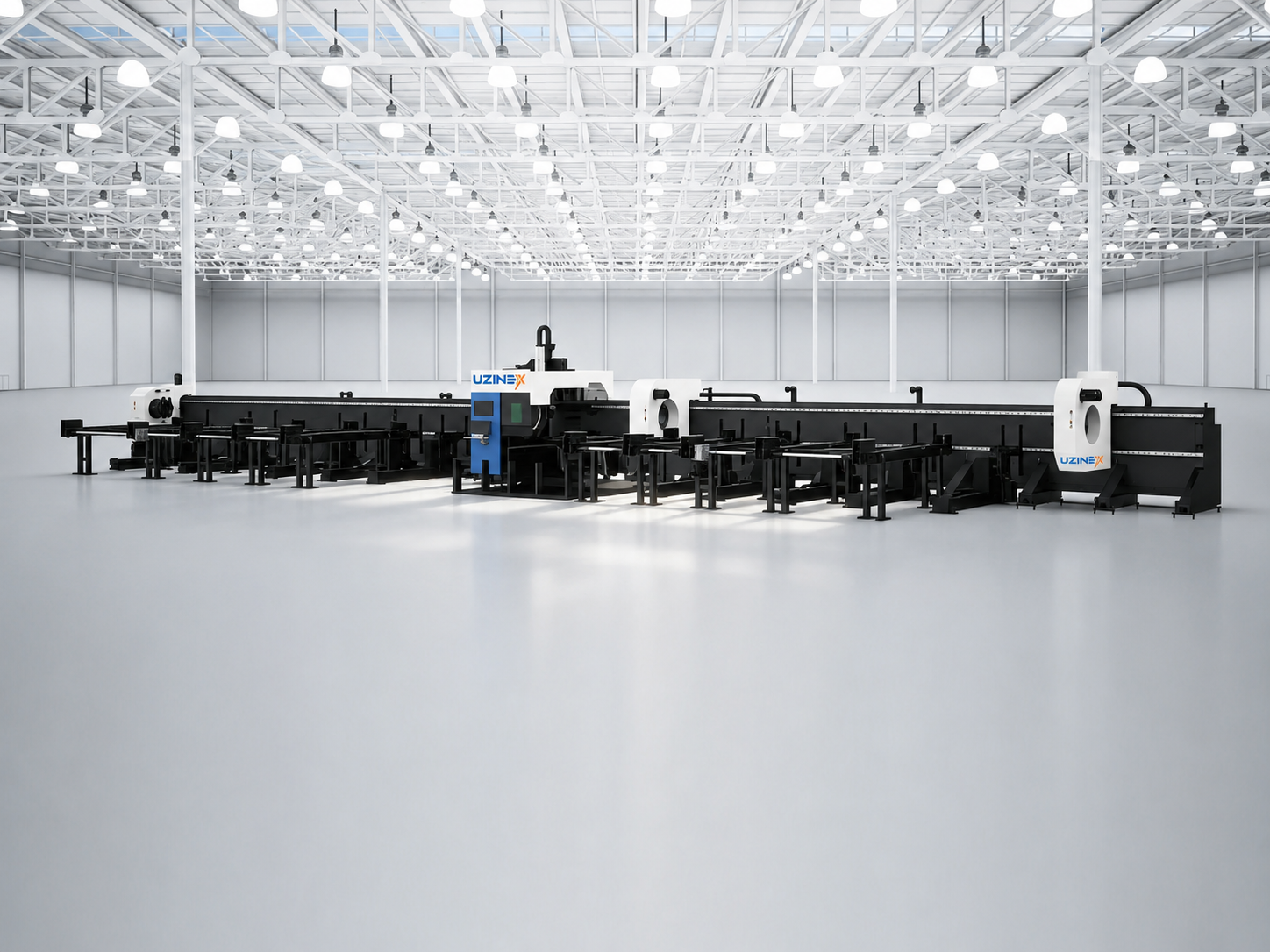

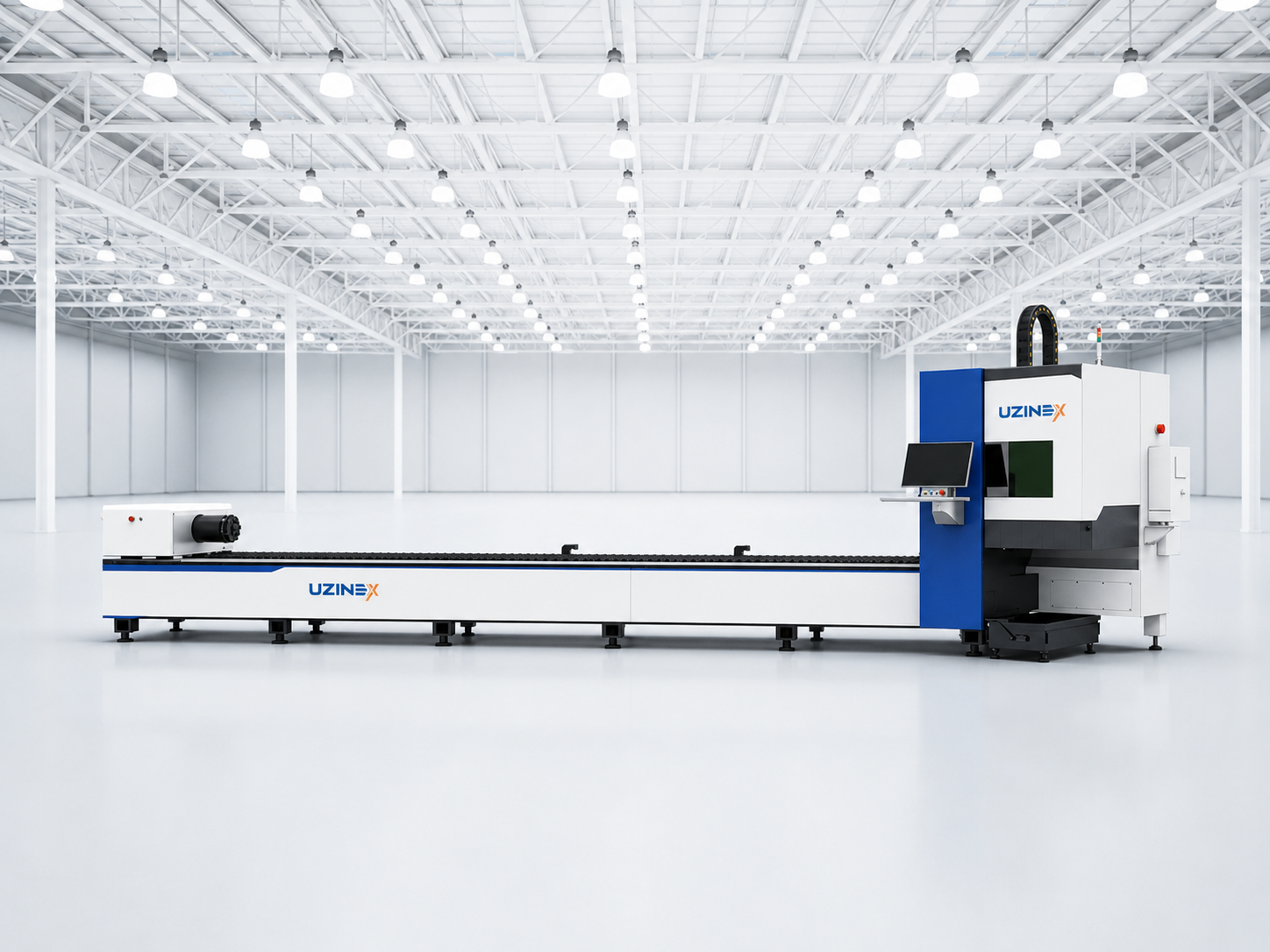

În aceeași familie de echipamente, Mașină Laser pentru Tăiere Țevi cu 4 Mandrine WyTube FC Series, Mașină Laser pentru Tăiere Țevi și Profile WyTube DC Series și Laser Fibră Economic pentru Ateliere acoperă scenarii de utilizare înrudite cu specificații adaptate.
