Mașină Laser pentru Tăiere Țevi și Profile WyTube DC Series

WyTube DC Series este o mașină laser pentru tăiere țevi și profile cu sistem de 2 mandrine sincronizate (dual chuck), proiectată pentru producătorii de structuri metalice, mobilier din oțel, echipamente fitness, industria auto și construcțiile care tăie volume mari de țevi rotunde, pătrate, dreptunghiulare și profile speciale. Cu precizie de tăiere de ±0,05 mm, compatibilitate cu 80 de tipuri de profile, diametru maxim de 800 mm și cap de tăiere cu 4 axe pentru tăieri înclinate de 0–45°, această mașină laser pentru tăiere țevi și profile acoperă gama completă de aplicații de tăiere tubulară industrială, de la profile mici de 20×20 mm până la țevi de 800 mm diametru.

Sistemul cu 2 mandrine sincronizate al mașinii laser pentru tăiere țevi și profile WyTube DC Series asigură că țeava este susținută și rotită simultan de ambele mandrine pe toată lungimea ciclului de tăiere, eliminând deformarea prin flexie specifică țevilor lungi susținute pe un singur punct și menținând precizia de ±0,05 mm indiferent de lungimea și diametrul țevii procesate.

Avantajele principale ale mașinii laser pentru tăiere țevi și profile WyTube DC Series

• • Sistem dual chuck sincronizat: precizie ±0,05 mm pe toată lungimea. Mașina laser pentru tăiere țevi și profile WyTube DC Series utilizează 2 mandrine sincronizate Siemens 420 care rotesc și avansează țeava simultan, eliminând deviațiile cauzate de flexia țevilor lungi și menținând precizia de tăiere de ±0,05 mm pe lungimi de până la 4000 mm.

• • Compatibilitate cu 80 de tipuri de profile: rotunde, pătrate, dreptunghiulare, speciale. Sistemul CNC dedicat tăierii tuburilor al mașinii laser pentru tăiere țevi și profile suportă 80 de tipuri diferite de profile, cu reconfigurare rapidă între tipuri prin schimbarea fălcilor mandrelor și selectarea profilului în software.

• • Cap de tăiere cu 4 axe: tăieri înclinate 0–45°. Capul de tăiere cu 4 axe Precitec Germania / Raytools Elveția permite tăieri înclinate la orice unghi între 0° și 45°, esențial pentru pregătirea îmbinărilor sudate (chanfrenare) direct în ciclul de tăiere laser, fără operații secundare de chanfrenare.

• • Diametru maxim 800 mm pe modelul WyTube 80: gama de modele acoperă de la profilul minim de 20×20 mm până la diametrul maxim de 800 mm pe modelul DC 80, potrivit pentru țevile de mare diametru utilizate în structurile off-shore, hidraulică industrială și construcțiile de echipamente mari.

• • Sistem automat de alimentare: reducere 30–50% timp alimentare. Sistemul automat de alimentare a țevilor reduce cu 30–50% timpii de alimentare față de manipularea manuală, cu ajustare automată a volumului de aer pentru poziționarea precisă a diferitelor diametre și lungimi de țeavă.

• • Tehnologie material rezidual minim (Ultra-Short Tail): software-ul dedicat de optimizare a ciclurilor de tăiere minimizează lungimea reziduului de material la capătul țevii, reducând pierderile de material față de sistemele convenționale care lasă resturi mai lungi nefolosibile.

• • Precizie alimentare ±0,1 mm: poziționare exactă a lungimilor tăiate. Precizia de alimentare de ±0,1 mm asigură că fiecare bucată tăiată are lungimea exactă programată, esențial pentru producția de piese în serie unde acumularea de erori de lungime ar genera probleme la asamblare.

Specificații tehnice mașină laser pentru tăiere țevi și profile WyTube DC Series

Materiale și profile compatibile cu mașina laser pentru tăiere țevi și profile WyTube DC Series

Țevi rotunde: mașina laser pentru tăiere țevi și profile WyTube DC Series procesează țevi rotunde cu diametru de la 20 mm la 800 mm (modelul DC 80), din oțel carbon, oțel inoxidabil, aluminiu și alte metale. Sistemul dual chuck sincronizat asigură rotație uniformă și eliminarea bătăii radiale chiar și la țevile cu ovalizare ușoară, menținând precizia de tăiere de ±0,05 mm.

Profile pătrate și dreptunghiulare: profilele pătrate (de la 20×20 mm) și dreptunghiulare sunt fixate în fălci dedicate ale mandrelor și rotite precis la 0°, 90°, 180° și 270° pentru tăierile pe fiecare față. Software-ul CNC dedicat gestionează automat secvența de rotații necesare pentru fiecare tip de tăietură pe profilul pătrat sau dreptunghiular.

Profile speciale: mașina laser pentru tăiere țevi și profile WyTube DC Series suportă 80 de tipuri de profile, inclusiv profile în L, T, H, C și alte forme speciale, cu fălci de mandrine personalizate disponibile pentru profilele utilizate frecvent de client. Software-ul CNC include biblioteca completă de 80 de tipuri cu parametrii de tăiere presetați.

Aplicații și industrii pentru mașina laser pentru tăiere țevi și profile WyTube DC Series

Mașina laser pentru tăiere țevi și profile WyTube DC Series este destinată producătorilor care procesează volume mari de țevi și profile metalice pentru structuri, mobilier, fitness, auto și construcții. Față de tăierea tradițională cu ferăstrău sau plasma, tăierea laser asigură margini curate fără bavuri, precizie de ±0,05 mm și capacitatea de a tăia forme complexe (orificii, decupaje, profile de îmbinare) direct în același ciclu de tăiere.

Producătorii de mobilier metalic și echipamente fitness utilizează mașina laser pentru tăiere țevi și profile WyTube DC Series pentru tăierea precisă a profilelor rotunde și pătrate cu chanfrenare integrată pentru îmbinări sudate, eliminând procesele separate de chanfrenare și reducând costul total de producție al cadrelor și structurilor.

Industria construcțiilor metalice și producătorii de structuri off-shore utilizează modelele DC 60 și DC 80 ale mașinii laser pentru tăiere țevi și profile pentru procesarea țevilor de mare diametru (600–800 mm) cu pereți groși, unde precizia și capacitatea de tăiere înclinate pentru îmbinările de tip selle sau miter sunt cerințe tehnice obligatorii.

Cum funcționează mașina laser pentru tăiere țevi și profile WyTube DC Series

1. 1. Alimentare automată cu rack de încărcare: țevile sau profilele sunt alimentate automat din rack-ul de încărcare în mandrinele mașinii laser pentru tăiere țevi și profile, cu ajustare automată a volumului de aer pentru centrarea materialului; reducere 30–50% timp față de alimentarea manuală.

2. 2. Prindere sincronizată în dual chuck: ambele mandrine Siemens prind simultan și sincronizat materialul, cu precizie de poziționare care asigură alinierea axei țevii cu axa de rotație a mașinii.

3. 3. Programare CNC și selecție profil: operatorul selectează tipul de profil (din cele 80 disponibile) și importă programul de tăiere; sistemul calculează automat secvența de rotații și avansuri necesare pentru fiecare tăietură.

4. 4. Tăiere cu cap 4 axe și chanfrenare integrată: capul de tăiere cu 4 axe execută tăieturile perpendiculare și înclinate (0–45°) fără repoziționare manuală; chanfrenarea pentru îmbinările sudate este realizată în același ciclu cu tăierea lungimii.

5. 5. Tehnologie Ultra-Short Tail pentru reziduu minim: software-ul optimizează secvența de tăieri pentru a minimiza lungimea reziduului final de material, reducând pierderile față de sistemele convenționale.

6. 6. Descărcare piese finite: piesele tăiate cu precizie ±0,05 mm sunt descărcate gata pentru sudare sau asamblare fără operații secundare de curățare sau ajustare a marginilor.

De ce UZINEX pentru mașina laser pentru tăiere țevi și profile WyTube DC Series

• • Consultanță tehnică gratuită: model și configurație mandrine. UZINEX evaluează diametrele și tipurile de profile procesate, grosimile peretelui și lungimile necesare pentru a recomanda modelul DC optim și configurația fălcilor de mandrine.

• • Transport, montaj și punere în funcțiune incluse gratuit: mașina laser pentru tăiere țevi și profile este livrată, instalată și calibrată la locația clientului cu testarea pe profilele reale ale clientului și instruirea operatorilor pe software-ul CNC dedicat.

• • Garanție extinsă 60 de luni: garanție pentru toate componentele cu suport tehnic și intervenție în sub 24 de ore.

• • Suport tehnic național în sub 24 de ore: linie telefonică 24/7 și intervenție fizică sau video rapidă.

• • Manual inteligent AI inclus: documentație completă cu asistență AI pentru 96%+ din solicitările tehnice.

• • Eligibilitate completă pentru fonduri europene: documentație și suport pentru finanțare UE, PNRR, fonduri structurale.

Mașina laser pentru tăiere țevi și profile WyTube DC Series este soluția pentru producătorii care procesează volume mari de țevi și profile metalice cu precizie de ±0,05 mm, cu sistem dual chuck sincronizat Siemens, compatibilitate cu 80 de tipuri de profile, cap de tăiere cu 4 axe pentru chanfrenare 0–45°, alimentare automată și tehnologie Ultra-Short Tail, în 5 modele de la diametrul 300 mm la 800 mm.

Pentru cadrele și conductele din inox livrăm și țeavă inox UZX-949 rotundă, pătrată și rectangulară.

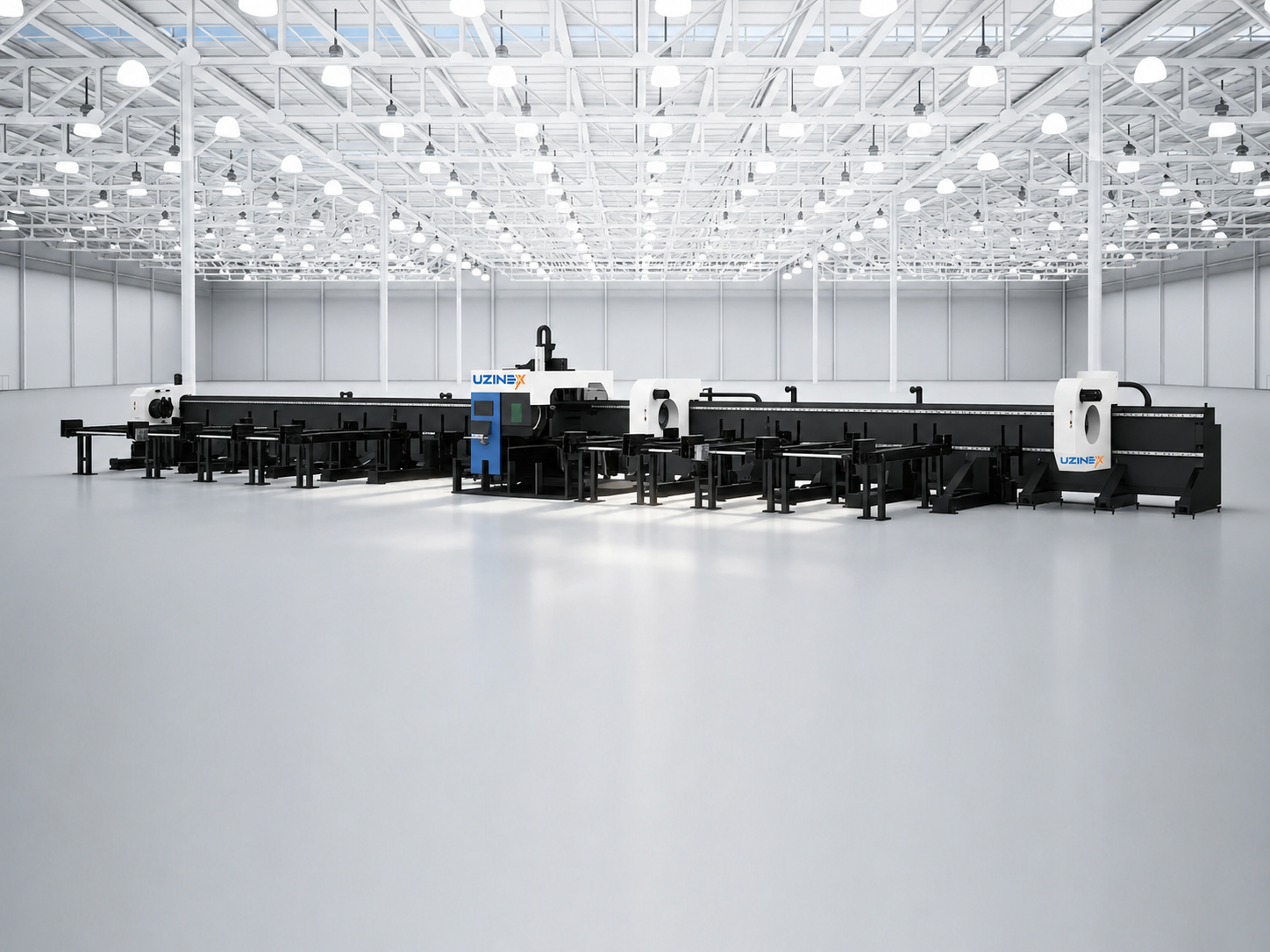

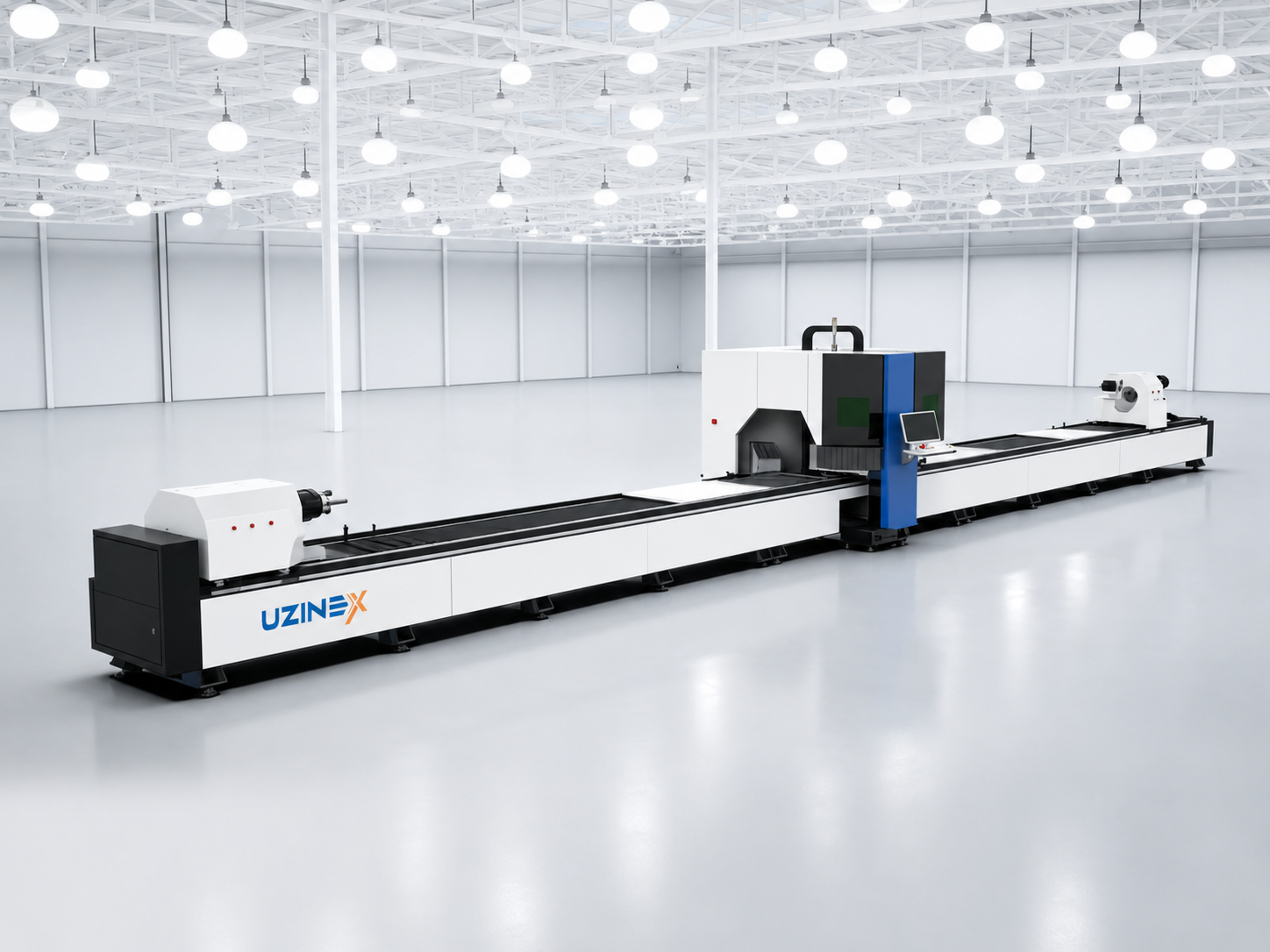

Pentru cerințe conexe din gama Laser țevi și profile, UZINEX oferă și Mașină de debitare laser țevi și profile mari LAZIRON QGJ800, Mașină Laser pentru Tăiere Țevi cu 4 Mandrine WyTube FC Series și Mașină Laser pentru Tăiere Țevi Triple Chuck WyTube TC Series, soluții complementare cu abordări tehnice diferite.
