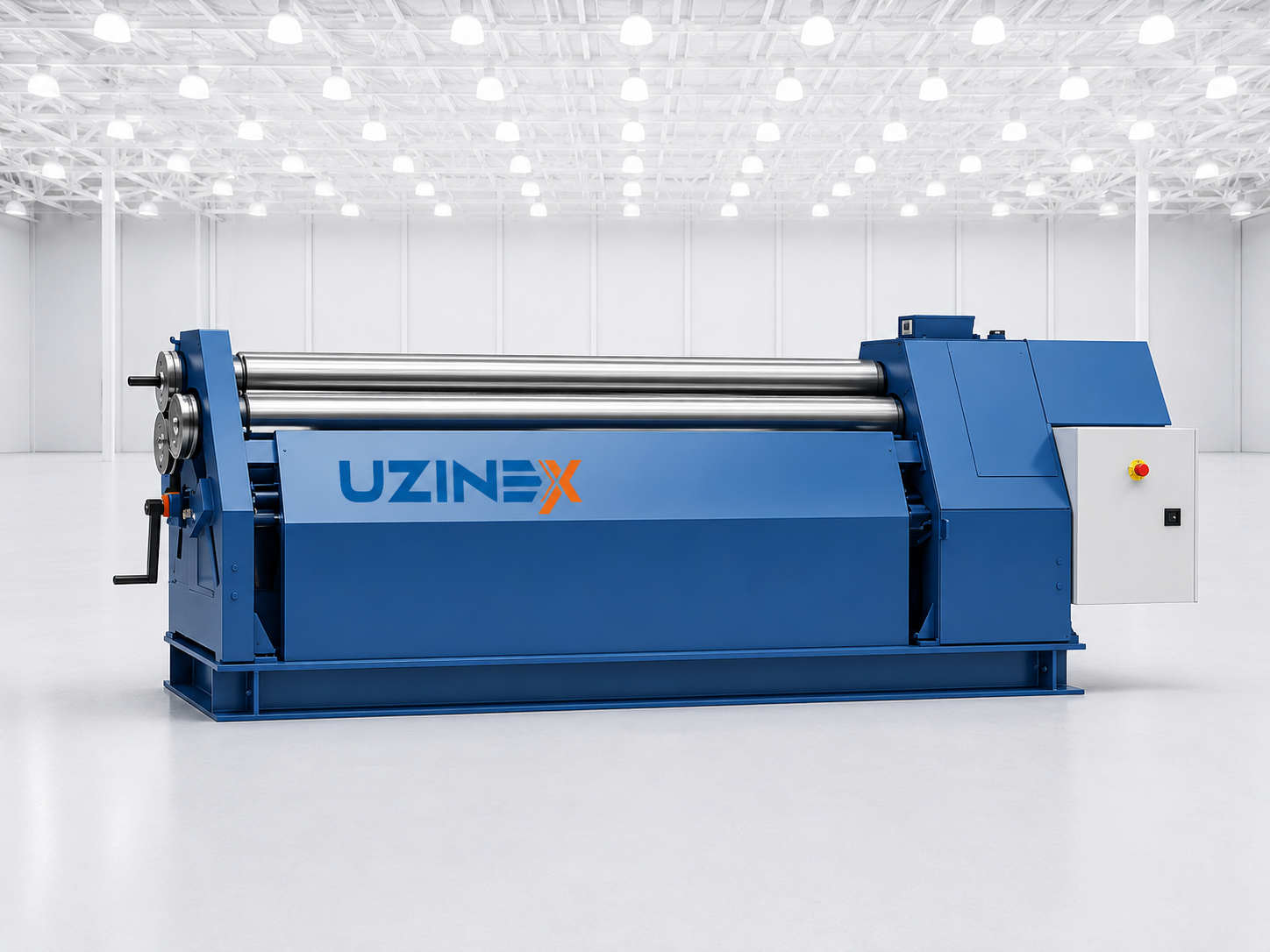

WyRoll 3RA Series — це асиметрична листозгинальна вальцювальна машина з 3 валками й асиметричною конфігурацією бокових валків, доступна в 5 моделях — від 3RA 6/10 (6 мм/2000 мм) до 3RA 50/200 (50 мм товщина, 6000 мм ширина) — з гідравлічним регулюванням верхнього валка, приводом бокового валка зі змінною частотою й автоматичною синхронізованою системою опори матеріалу. Асиметрична конфігурація цієї асиметричної листозгинальної вальцювальної машини дозволяє попереднє вальцювання кінців плити без ручного перевертання матеріалу — одне з головних обмежень симетричних 3-валкових машин — з точністю вальцювання й круглості ±0,1 мм на товщинах до 50 мм і ширинах до 6000 мм.
Порівняно із серією WyRoll 3R із симетричною конфігурацією й серією WyRoll 3RV зі змінною віссю, асиметрична листозгинальна вальцювальна машина WyRoll 3RA Series використовує фіксовані асиметричні положення бокових валків — один вищий, один нижчий відносно осі симетрії — для забезпечення повного попереднього вальцювання першого кінця плити на вході й другого кінця на виході, без додаткових ручних операцій. Привід бокового валка зі змінною частотою зменшує споживання енергії на 25% порівняно із системами приводу з фіксованою швидкістю, з постійним виробництвом протягом усього циклу вальцювання.
Ключові переваги асиметричної листозгинальної вальцювальної машини WyRoll 3RA Series
• Асиметрична конфігурація — попереднє вальцювання кінців без перевертання плити — асиметрична листозгинальна вальцювальна машина WyRoll 3RA Series позиціонує бокові валки асиметрично відносно центральної осі, дозволяючи повне попереднє вальцювання обох кінців плити без ручного перевертання — операції, яка на симетричних машинах потребує зняття плити, її перевертання й повторної подачі, з ризиком розвирівнювання й помилок круглості.
• Гідравлічне регулювання верхнього валка, що усуває ручне регулювання — система гідравлічного регулювання верхнього валка Bosch Rexroth з інтегрованими позитивно-лінійними циліндрами забезпечує точний і рівномірний вертикальний контроль на 360°, усуваючи повторювані ручні регулювання при зміні товщини плити чи запрограмованого діаметра вальцювання.
• Привід бокового валка зі змінною частотою — на 25% енергоефективніший — двигун зі змінною частотою Lin-i Solar Тайвань асиметричної листозгинальної вальцювальної машини зменшує споживання енергії на 25% порівняно із системами приводу з фіксованою швидкістю, з постійним виробництвом і автоматичною адаптацією швидкості до фактичного навантаження вальцювання протягом усього циклу.
• Автоматична синхронізована система опори матеріалу — автоматична система опори матеріалу із синхронізованими супровідними валками й гідравлічними рукавами скеровує плиту протягом усього вальцювання, запобігаючи падінню й розвирівнюванню важких матеріалів до 20 тонн на моделі 3RA 50/200, без ручного кранного маніпулювання під час циклу.
• Пристрій конічного вальцювання 1,5–3,5° — зменшення ручного регулювання на 60% — швидкозмінний пристрій конічного вальцювання зменшує операції ручного регулювання на 60% порівняно зі звичайними системами конічного вальцювання, дозволяючи виробництво усічених конусів зі стандартними кутами 1,5–3,5° з мінімізованим часом налаштування.
• CNC-керування з 8 осями й моніторингом у реальному часі — система CNC Pfiffner Німеччина з 8 осями моніторить усі параметри вальцювання в реальному часі, зі зберіганням програм, офлайн-сумісністю й багатомовною підтримкою, забезпечуючи, що оптимальні параметри підтримуються протягом усього циклу без безперервного нагляду оператора.
• 5 моделей — товщини 6–50 мм, ширини 2000–6000 мм — діапазон WyRoll 3RA покриває широкий інтервал специфікацій між серією 3R (макс 20мм/4060мм) і серією 3RV (макс 80мм/10000мм), з 5 моделями, налаштовуваними для специфічних вимог кожного виробника посудин і циліндричних структур.
Технічні характеристики асиметричної листозгинальної вальцювальної машини WyRoll 3RA Series
| Параметр | 3RA 6/10 | 3RA 10/1 | 3RA 16/1 | 3RA 25/1 | 3RA 50/200 |
|---|---|---|---|---|---|
| Максимальна товщина плити (мм) | 6 | 10 | 16 | 25 | 50 |
| Максимальна ширина плити (мм) | 2000 | 2500 | 3000 | 3500 | 4000–6000 |
| Мінімальний діаметр вальцювання (мм) | 120 | 190 | 250 | 400 | 900 |
| Максимальний діаметр вальцювання (мм) | 4000 | 4000 | 5000 | 5000 | 6000 |
| Швидкість вальцювання (м/хв) | 5 | 5 | 5 | 5 | 5 |
| Точність вальцювання (мм) | ±0,1 | ±0,1 | ±0,1 | ±0,1 | ±0,1 |
| Точність круглості (мм) | ±0,1 | ±0,1 | ±0,1 | ±0,1 | ±0,1 |
| Кут конічного вальцювання (°) | 1,5–3,5 | 1,5–3,5 | 1,5–3,5 | 1,5–3,5 | 1,5–3,5 |
| Максимальна вага плити (кг) | 2000 | 4000 | 8000 | 15000 | 20000 |
| Вага машини (кг) | 5000 | 9000 | 18000 | 30000 | 70000 |
| Конфігурація | Асиметрична — попереднє вальцювання кінців без перевертання плити | Асиметрична — попереднє вальцювання кінців без перевертання плити | Асиметрична — попереднє вальцювання кінців без перевертання плити | Асиметрична — попереднє вальцювання кінців без перевертання плити | Асиметрична — попереднє вальцювання кінців без перевертання плити |
| Регулювання верхнього валка | Гідравлічне Bosch Rexroth — позитивно-лінійне, контроль 360° | Гідравлічне Bosch Rexroth — позитивно-лінійне, контроль 360° | Гідравлічне Bosch Rexroth — позитивно-лінійне, контроль 360° | Гідравлічне Bosch Rexroth — позитивно-лінійне, контроль 360° | Гідравлічне Bosch Rexroth — позитивно-лінійне, контроль 360° |
| Привід бокового валка | Змінна частота — Lin-i Solar (Тайвань), економія 25% | Змінна частота — Lin-i Solar (Тайвань), економія 25% | Змінна частота — Lin-i Solar (Тайвань), економія 25% | Змінна частота — Lin-i Solar (Тайвань), економія 25% | Змінна частота — Lin-i Solar (Тайвань), економія 25% |
| Система керування CNC | 8-осьове Pfiffner — моніторинг у реальному часі, офлайн | 8-осьове Pfiffner — моніторинг у реальному часі, офлайн | 8-осьове Pfiffner — моніторинг у реальному часі, офлайн | 8-осьове Pfiffner — моніторинг у реальному часі, офлайн | 8-осьове Pfiffner — моніторинг у реальному часі, офлайн |
| Опора матеріалу | Автоматична синхронізована — супровідні валки + гідравлічні рукави | Автоматична синхронізована — супровідні валки + гідравлічні рукави | Автоматична синхронізована — супровідні валки + гідравлічні рукави | Автоматична синхронізована — супровідні валки + гідравлічні рукави | Автоматична синхронізована — супровідні валки + гідравлічні рукави |
| Конічне вальцювання | Швидкий пристрій — зменшення ручного регулювання на 60% | Швидкий пристрій — зменшення ручного регулювання на 60% | Швидкий пристрій — зменшення ручного регулювання на 60% | Швидкий пристрій — зменшення ручного регулювання на 60% | Швидкий пристрій — зменшення ручного регулювання на 60% |
WyRoll 3RA проти 3R, 3RV і 2R — повний посібник з вибору
Родина WyRoll покриває чотири різні механічні архітектури, кожна зі специфічними перевагами. WyRoll 2R з 2 валками усуває прямі зони без попереднього вальцювання, але обмежена 30мм/4000мм. WyRoll 3R з 3 симетричними валками пропонує точність ±0,08мм і вали 42CrMo, але потребує окремого попереднього вальцювання кінців. Асиметрична листозгинальна вальцювальна машина WyRoll 3RA усуває окреме попереднє вальцювання через асиметричну конфігурацію, з товщинами до 50мм і ширинами до 6000мм — проміжна продуктивність між 3R і 3RV. WyRoll 3RV зі змінною віссю покриває екстремальні можливості: товщина 80мм, ширина 10000мм, конічне вальцювання 0–45°.
Асиметрична листозгинальна вальцювальна машина WyRoll 3RA Series — оптимальний вибір, коли: товщина перевищує 20мм (межа 3R), але не досягає 80мм (3RV), ширина між 4000–6000мм, окреме попереднє вальцювання неприйнятне з причин продуктивності, а потрібне конічне вальцювання в діапазоні 1,5–3,5° (не перевищує 45°). UZINEX надає безкоштовну консультацію для вибору правильної серії.
Застосування й галузі для асиметричної листозгинальної вальцювальної машини WyRoll 3RA Series
Асиметрична листозгинальна вальцювальна машина WyRoll 3RA Series призначена для виробників посудин під тиском середньо-великої потужності, резервуарів для зберігання, теплообмінників і циліндричних структур у хімічній, нафтохімічній та енергетичній галузях, де товщини плит 16–50 мм і ширини 3000–6000 мм — стандартні специфікації.
Виробники сільськогосподарських і промислових силосів використовують моделі 3RA 16/1 і 3RA 25/1 асиметричної листозгинальної вальцювальної машини для вальцювання сталевих обичайок товщиною 16–25 мм і шириною 3000–3500 мм, з пристроєм конічного вальцювання для виробництва конічних кришок силосу без окремих операцій формування. Усунення ручного попереднього вальцювання збільшує продуктивність і зменшує помилки круглості на кінцях обичайки.
Виробники обладнання для харчової й фармацевтичної галузей, що виробляють резервуари й реактори з нержавіючої сталі, використовують асиметричну листозгинальну вальцювальну машину WyRoll 3RA для товщин 6–25 мм нержавіючої сталі з точністю ±0,1 мм — параметрів, що забезпечують герметичність зварних з'єднань згідно з європейськими гігієнічними стандартами для обладнання в контакті з харчовими продуктами чи ліками.
Як працює асиметрична листозгинальна вальцювальна машина WyRoll 3RA Series
1. Налаштування CNC програми й параметрів вальцювання — оператор вибирає чи вводить програму вальцювання в 8-осьову систему CNC Pfiffner; гідравлічне регулювання верхнього валка встановлюється автоматично для запрограмованого діаметра й товщини.
2. Подача плити й попереднє вальцювання першого кінця — плита подається в асиметричну листозгинальну вальцювальну машину; асиметрична конфігурація бокових валків забезпечує попереднє вальцювання першого кінця одразу на вході, без окремої операції, зі синхронізованою системою опори матеріалу, що скеровує важкі плити.
3. Прогресивне вальцювання з приводом зі змінною частотою — двигун зі змінною частотою приводить валки на оптимальній швидкості для поточної товщини й матеріалу, зі споживанням енергії на 25% нижчим за системи з фіксованою швидкістю; CNC моніторить і коригує параметри в реальному часі.
4. Попереднє вальцювання фінального кінця без перевертання — на виході асиметрична конфігурація автоматично попередньо вальцює фінальний кінець плити без ручного перевертання матеріалу — вирішальна перевага над симетричними 3-валковими машинами.
5. Конічне вальцювання (опціонально) — швидкозмінний пристрій конічного вальцювання активується для усічених конусів з кутами 1,5–3,5°; зменшення ручних регулювань на 60% значно скорочує налаштування порівняно зі звичайними системами.
6. Зняття з автоматичною опорою матеріалу — готова обичайка з точністю ±0,1 мм знімається з допомогою автоматичної системи опори, з гідравлічними рукавами, що запобігають пошкодженню матеріалів до 20 тонн під час розвантаження.
Часті запитання про асиметричну листозгинальну вальцювальну машину WyRoll 3RA Series
Як асиметрична конфігурація усуває потребу перевертати плиту порівняно із симетричними 3-валковими машинами?
На симетричних 3-валкових машинах боковий привідний валок розташований на тій самій висоті з обох боків, що означає, що перший кінець плити (на вході) не можна попередньо вальцювати в тому самому проході, що й решту плити — потребуючи окремої операції попереднього вальцювання з перевернутою плитою. Асиметрична листозгинальна вальцювальна машина WyRoll 3RA Series має один з бокових валків нижчим за інший, створюючи геометрію, що дозволяє попереднє вальцювання першого кінця на вході й останнього кінця на виході в тому самому безперервному проході, без зняття й перевертання плити.
Який кут конуса може виробляти машина WyRoll 3RA порівняно з WyRoll 3RV?
Асиметрична листозгинальна вальцювальна машина WyRoll 3RA Series виробляє усічені конуси з кутами 1,5–3,5°, покриваючи поширені конуси в галузі резервуарів і силосів. Серія WyRoll 3RV з CNC пристроєм конічного вальцювання 0–45° покриває набагато ширший діапазон кутів, придатний для суднових застосувань і офшорних структур зі складними профілями. Якщо потрібні кути конуса в діапазоні 1,5–3,5°, WyRoll 3RA пропонує потрібні можливості за нижчої вартості інвестиції, ніж 3RV.
Чи придатна асиметрична листозгинальна вальцювальна машина WyRoll 3RA Series для європейського фінансування?
Так. UZINEX постачає обладнання для проєктів, фінансованих ЄС — NRRP, Регіональна програма, Програма справедливого переходу — і є членом Enterprise Europe Network. Асиметричну листозгинальну вальцювальну машину WyRoll 3RA Series можна включити в заявки на фінансування для модернізації виробничої потужності. UZINEX надає повну технічну документацію для процедур державних закупівель і тендерів.
Чому UZINEX для асиметричної листозгинальної вальцювальної машини WyRoll 3RA Series
• Безкоштовна технічна консультація — 3RA, 3R, 3RV чи 2R — UZINEX оцінює товщини, ширини, діаметри, вимогу попереднього вальцювання й кути конуса, щоб рекомендувати оптимальну серію й модель у родині WyRoll.
• Транспортування, встановлення й введення в експлуатацію включені безкоштовно — асиметрична листозгинальна вальцювальна машина доставляється, встановлюється й калібрується в приміщенні клієнта технічною командою UZINEX, з тестуванням на реальних матеріалах і навчанням оператора на 8-осьовому CNC.
• Розширена гарантія 60 місяців — гарантія на всі компоненти з технічною підтримкою й втручанням менш ніж за 36 годин.
• Національна технічна підтримка менш ніж за 36 годин — телефонна лінія 24/7 і швидке виїзне чи відео втручання.
• Інтелектуальний посібник на основі ШІ включений — повна документація з допомогою ШІ для 96%+ технічних запитів без людського втручання.
• Повна придатність для європейського фінансування — документація й підтримка для фінансування ЄС, NRRP і структурних фондів.
Асиметрична листозгинальна вальцювальна машина WyRoll 3RA Series — це рішення для виробників резервуарів, посудин і циліндричних структур у товщинах 6–50 мм і ширинах 2000–6000 мм — з асиметричною конфігурацією для повного попереднього вальцювання без перевертання плити, гідравлічним регулюванням верхнього валка Bosch Rexroth, приводом зі змінною частотою з економією енергії 25%, 8-осьовим CNC і автоматичною синхронізованою системою опори матеріалу, у 5 моделях від 5 тонн до 70 тонн ваги машини.
