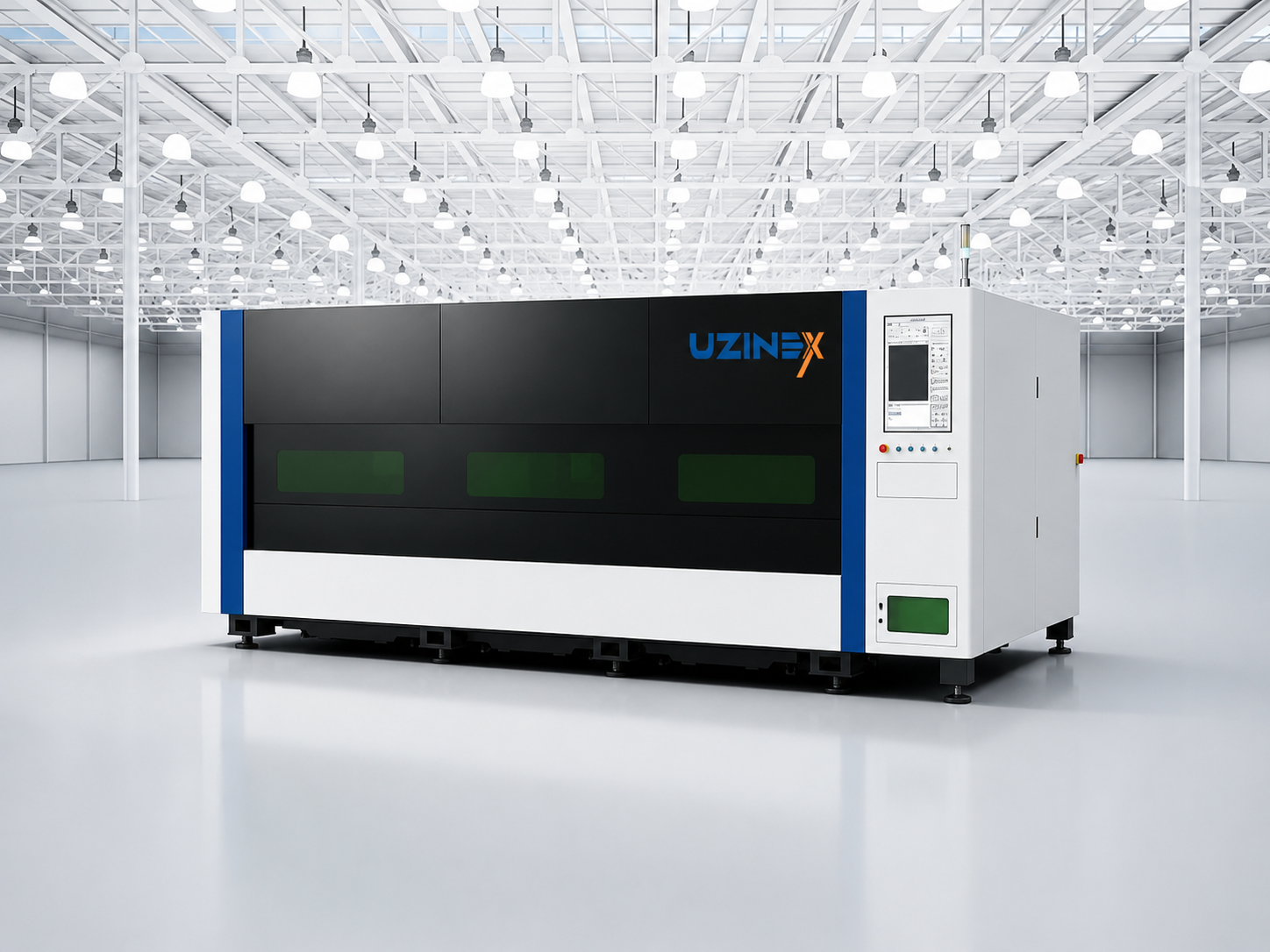

WyCut HS Series — це високошвидкісна волоконна лазерна різальна машина, оснащена лінійним двигуном нового покоління BS5.0, лазерною потужністю 40–80 кВт і максимальною швидкістю різання 300 м/хв при прискоренні 5G. Розроблена для заводів високооб'ємного безперервного виробництва, що обробляють тонкі й середні металеві листи на максимальному промисловому темпі, ця високошвидкісна волоконна лазерна різальна машина перевищує швидкість серії HP на 20%, а стандартної серії на 100–200% — зі швидким автоматичним човниковим столом, що забезпечує майже 100% використання на зміну.
Лазерна потужність 40–80 кВт високошвидкісної волоконної лазерної різальної машини WyCut HS Series — це не лише про максимальну товщину різаного листа — це про швидкість різання на середніх товщинах. При 40 кВт швидкість різання на вуглецевій сталі 6 мм значно перевищує звичайні параметри машин 12–20 кВт, драматично зменшуючи час циклу на деталях з довгими контурами чи на програмах з тисячами малих деталей на лист.
Ключові переваги високошвидкісної волоконної лазерної різальної машини WyCut HS Series
• Лінійний двигун BS5.0 — максимальна швидкість 300 м/хв і прискорення 5G — високошвидкісна волоконна лазерна різальна машина WyCut HS Series використовує лінійний двигун найновішого покоління BS5.0 з технологією бездротового датчика швидкості, досягаючи 300 м/хв і прискорення 5G — параметрів, що ставлять її в категорію найшвидших волоконних лазерних машин у світі для промислового формату.
• Лазерна потужність 40–80 кВт — різання товстих листів на максимальній швидкості — рівні потужності 40–80 кВт дозволяють різати вуглецеву сталь з товщинами до 45 мм і нержавіючу сталь до 50 мм, але реальна перевага — швидкість різання на середніх товщинах 6–20 мм, що значно перевищує можливості машин середньої потужності.
• Швидкий автоматичний човниковий стіл — 24/7 без простою — швидка автоматична гідравлічна човникова система HIWIN дозволяє безперервну роботу 24/7, з новим листом, завантаженим під час триваючого різання на активному столі, практично усуваючи простій між партіями в безперервному виробництві.
• Система CNC, оптимізована для високої швидкості — ультрависокопродуктивний контролер CNC Fscut / PA8000 спеціально оптимізований для швидкостей 300 м/хв, з алгоритмом look-ahead, що передбачає зміни напрямку й регулює швидкість на 0,1мс наперед — підтримуючи якість кромки навіть на максимальних швидкостях на складних контурах.
• Високошвидкісна різальна головка зі швидким відгуком і нульовими дефектами — високошвидкісна різальна головка Precitec Німеччина / Precitec Швейцарія підтримує постійний фокус при 300 м/хв, з антиколізійною системою, адаптованою до високої динаміки лінійного двигуна BS5.0.
• Система пиловидалення з ефективністю на 30% вищою на високій швидкості — система витягання Donaldson США з кількома каналами розроблена спеціально для більшого об'єму частинок, генерованих на швидкостях 300 м/хв, підтримуючи чистоту оптики й якість різу в безперервному виробництві.
• Точність ±0,03 мм, збережена при 300 м/хв — високошвидкісна волоконна лазерна різальна машина WyCut HS Series підтримує точність позиціонування ±0,03 мм і точність перепозиціонування ±0,02 мм на максимальній швидкості 300 м/хв — без компромісу з якістю порівняно з повільнішими машинами.
Технічні характеристики високошвидкісної волоконної лазерної різальної машини WyCut HS Series
| Параметр | HS 3015 | HS 4015 | HS 4020 | HS 6015 | HS 8025 |
|---|---|---|---|---|---|
| Лазерна потужність (кВт) | 40 – 80 (налаштовувана) | 40 – 80 (налаштовувана) | 40 – 80 (налаштовувана) | 40 – 80 (налаштовувана) | 40 – 80 (налаштовувана) |
| Зона різання (мм) | 3015×1500 | 4020×1500 | 4020×2000 | 6020×1500 | 8025×2500 |
| Макс. товщина вуглецевої сталі (мм) | 40–45 | 40–45 | 40–45 | 40–45 | 40–45 |
| Макс. товщина нержавіючої сталі (мм) | 12–50 | 12–50 | 12–50 | 12–50 | 12–50 |
| Точність позиціонування (мм) | ±0,03 | ±0,03 | ±0,03 | ±0,03 | ±0,03 |
| Точність перепозиціонування (мм) | ±0,02 | ±0,02 | ±0,02 | ±0,02 | ±0,02 |
| Прискорення (G) | 5 | 5 | 5 | 5 | 5 |
| Максимальна швидкість різання (м/хв) | 300 | 300 | 300 | 300 | 300 |
| Електроживлення | 380В трифазне | 380В трифазне | 380В трифазне | 380В трифазне | 380В трифазне |
| Система приводу | Лінійний двигун BS5.0 HIWIN — бездротовий датчик | Лінійний двигун BS5.0 HIWIN — бездротовий датчик | Лінійний двигун BS5.0 HIWIN — бездротовий датчик | Лінійний двигун BS5.0 HIWIN — бездротовий датчик | Лінійний двигун BS5.0 HIWIN — бездротовий датчик |
| Лазерне джерело | IPG / Raycus 40–80 кВт, >100 000 годин | IPG / Raycus 40–80 кВт, >100 000 годин | IPG / Raycus 40–80 кВт, >100 000 годин | IPG / Raycus 40–80 кВт, >100 000 годин | IPG / Raycus 40–80 кВт, >100 000 годин |
| Різальна головка | Precitec high-speed, швидкий відгук | Precitec high-speed, швидкий відгук | Precitec high-speed, швидкий відгук | Precitec high-speed, швидкий відгук | Precitec high-speed, швидкий відгук |
| Система керування CNC | Fscut / PA8000 — look-ahead 300 м/хв | Fscut / PA8000 — look-ahead 300 м/хв | Fscut / PA8000 — look-ahead 300 м/хв | Fscut / PA8000 — look-ahead 300 м/хв | Fscut / PA8000 — look-ahead 300 м/хв |
| Система витягання | Donaldson США кілька каналів — +30% ефективності | Donaldson США кілька каналів — +30% ефективності | Donaldson США кілька каналів — +30% ефективності | Donaldson США кілька каналів — +30% ефективності | Donaldson США кілька каналів — +30% ефективності |
| Човниковий стіл | Швидкий автоматичний гідравлічний HIWIN — 24/7 | Швидкий автоматичний гідравлічний HIWIN — 24/7 | Швидкий автоматичний гідравлічний HIWIN — 24/7 | Швидкий автоматичний гідравлічний HIWIN — 24/7 | Швидкий автоматичний гідравлічний HIWIN — 24/7 |
WyCut HS Series проти WyCut HP Series — швидкість проти максимальної точності
WyCut HP Series зі стандартним лінійним двигуном пропонує точність ±0,01 мм на швидкості 250 м/хв — рішення для прецизійних деталей з жорсткими допусками. Високошвидкісна волоконна лазерна різальна машина WyCut HS Series з лінійним двигуном BS5.0 пропонує 300 м/хв при прискоренні 5G, з точністю ±0,03 мм — рішення для високооб'ємного виробництва, де швидкість виходу — обмежувальний фактор, а не геометричний допуск деталі.
Потужність 40–80 кВт високошвидкісної волоконної лазерної різальної машини WyCut HS Series додає додатковий вимір над HP: здатність різати дуже товсті листи (вуглецева сталь до 45 мм) на промислових швидкостях, що неможливо на машинах 20–30 кВт. Для заводів, що одночасно обробляють тонкі листи на максимальній швидкості й товсті листи на максимальній потужності, серія HS усуває потребу в двох окремих машинах.
Застосування й галузі для високошвидкісної волоконної лазерної різальної машини WyCut HS Series
Високошвидкісна волоконна лазерна різальна машина WyCut HS Series призначена для заводів дуже високооб'ємного безперервного виробництва — лазерні сервісні центри, виробники великосерійних компонентів, заводи сталевих структур з повторюваними замовленнями й високими об'ємами. При 300 м/хв з прискоренням 5G машина може обробити на 30–50% більше деталей на зміну, ніж стандартні машини при 100–140 м/хв на тих самих форматах листа.
Суднобудівна галузь, важке машинобудування й виробники сільськогосподарського й будівельного обладнання використовують високошвидкісну волоконну лазерну різальну машину WyCut HS Series при потужностях 40–80 кВт для різання товстих конструкційних сталевих листів, де комбінація швидкість-потужність-формат (до 8025×2500 мм на моделі HS 8025) недоступна на іншому обладнанні середнього формату.
Лазерні сервісні центри, що обробляють різноманітні замовлення для кількох клієнтів, виграють від універсальності високошвидкісної волоконної лазерної різальної машини WyCut HS Series — налаштовувана потужність 40–80 кВт і швидкість 300 м/хв покривають усе від швидкого різання тонких листів 1–3 мм до різання товстих конструкційних сталевих листів з максимальною продуктивністю на зміну.
Як працює високошвидкісна волоконна лазерна різальна машина WyCut HS Series
1. Безперервне завантаження через автоматичний човниковий стіл — високошвидкісна волоконна лазерна різальна машина працює безперервно: поки різання відбувається на активному столі, оператор чи автоматична система завантажує новий лист на стіл очікування, зі швидкою гідравлічною зміною, готовою замінити стіл за кілька секунд.
2. Оптимізація CNC з look-ahead при 300 м/хв — ультрависокопродуктивний контролер CNC передбачає зміни напрямку на 0,1мс наперед, регулюючи швидкість і лазерну потужність для підтримання якості кромки на максимальній швидкості на складних контурах.
3. Різання з лінійним двигуном BS5.0 при прискоренні 5G — лінійний двигун BS5.0 прискорює різальну головку від 0 до 300 м/хв за мілісекунди при 5G, з бездротовим датчиком швидкості, що безперервно моніторить продуктивність і коригує будь-яке відхилення.
4. Пиловидалення, адаптоване до високої швидкості — система Donaldson з кількома каналами видаляє в реальному часі частинки, генеровані на швидкості 300 м/хв, з ефективністю на 30% вищою за стандартні системи для захисту оптики й якості різу.
5. Зміна столу й підготовка наступної партії — коли програма завершена, швидка автоматична зміна приводить стіл з новим листом у положення; цикл відновлюється без зупинки, забезпечуючи безперервне використання 24/7 високошвидкісної волоконної лазерної різальної машини.
Часті запитання про високошвидкісну волоконну лазерну різальну машину WyCut HS Series
Що конкретно означає 300 м/хв проти 100 м/хв для щоденної продуктивності?
На тонких листах (1–3 мм), де швидкість переміщення — обмежувальний фактор, високошвидкісна волоконна лазерна різальна машина WyCut HS Series при 300 м/хв теоретично виробляє в 3 рази більше деталей на годину, ніж машина при 100 м/хв на тій самій програмі. На практиці, з прискоренням 5G проти 1,5G, різниця на малих деталях з частими змінами напрямку ще більша — прискорення важить більше за максимальну швидкість для деталей зі складними контурами.
Яка мінімальна й максимальна налаштовувана потужність для WyCut HS Series?
Високошвидкісна волоконна лазерна різальна машина WyCut HS Series доступна з лазерною потужністю 40 кВт, 60 кВт і 80 кВт. Вибір потужності залежить від максимальної потрібної товщини різання й бажаної швидкості різання на основних оброблюваних товщинах. UZINEX надає безкоштовну консультацію для вибору оптимальної потужності на основі специфічного міксу матеріалів і товщин заводу.
Чи придатна високошвидкісна волоконна лазерна різальна машина WyCut HS Series для європейського фінансування?
Так. UZINEX постачає обладнання для проєктів, фінансованих ЄС — NRRP, Регіональна програма, Програма справедливого переходу — і є членом Enterprise Europe Network. Високошвидкісну волоконну лазерну різальну машину WyCut HS Series можна включити в заявки на фінансування для модернізації виробничої потужності. UZINEX надає повну технічну документацію для процедур державних закупівель і тендерів.
Чому UZINEX для високошвидкісної волоконної лазерної різальної машини WyCut HS Series
• Безкоштовна технічна консультація — оптимальна потужність і модель — UZINEX оцінює мікс матеріалів, товщини, об'єм виробництва й вимоги до автоматизації, щоб рекомендувати правильну конфігурацію WyCut HS.
• Транспортування, встановлення й введення в експлуатацію включені безкоштовно — високошвидкісна волоконна лазерна різальна машина доставляється, встановлюється й запускається в приміщенні клієнта з повним калібруванням і навчанням оператора.
• Розширена гарантія 60 місяців — з технічною підтримкою й втручанням менш ніж за 36 годин протягом усього гарантійного періоду.
• Національна технічна підтримка менш ніж за 36 годин — телефонна лінія 24/7 і швидке виїзне чи відео втручання.
• Інтелектуальний посібник на основі ШІ включений — допомога ШІ для 96%+ технічних запитів без людського втручання.
• Повна придатність для європейського фінансування — документація й підтримка для фінансування ЄС, NRRP і структурних фондів.
Високошвидкісна волоконна лазерна різальна машина WyCut HS Series — це рішення для заводів, що обробляють масивні об'єми металевих листів і не приймають компромісів зі швидкістю — з лінійним двигуном BS5.0 при 300 м/хв і прискоренні 5G, лазерною потужністю 40–80 кВт, швидким автоматичним човниковим столом 24/7 і системою CNC, оптимізованою для високої швидкості, у 5 моделях від 3015×1500 мм до 8025×2500 мм.
