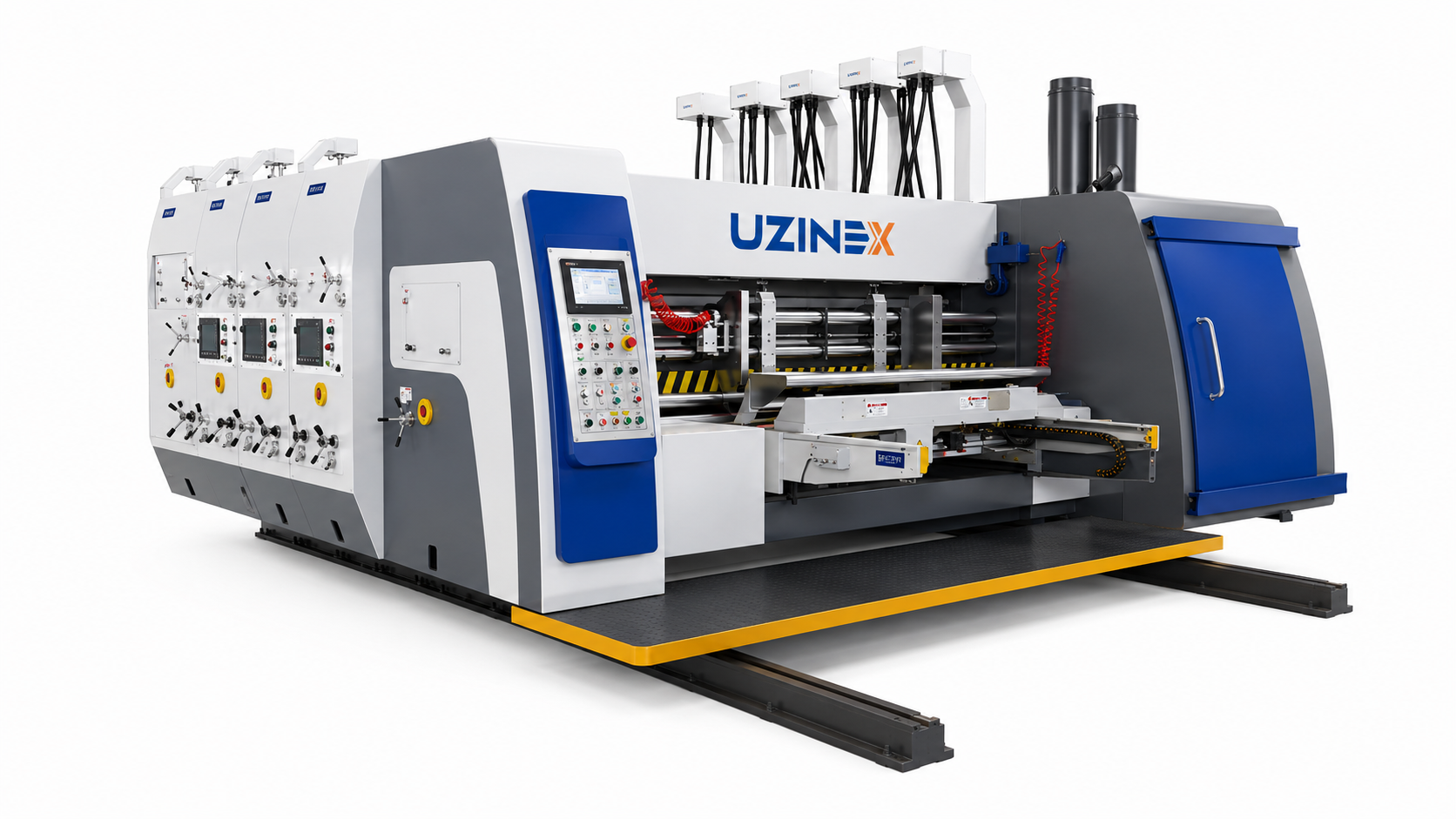

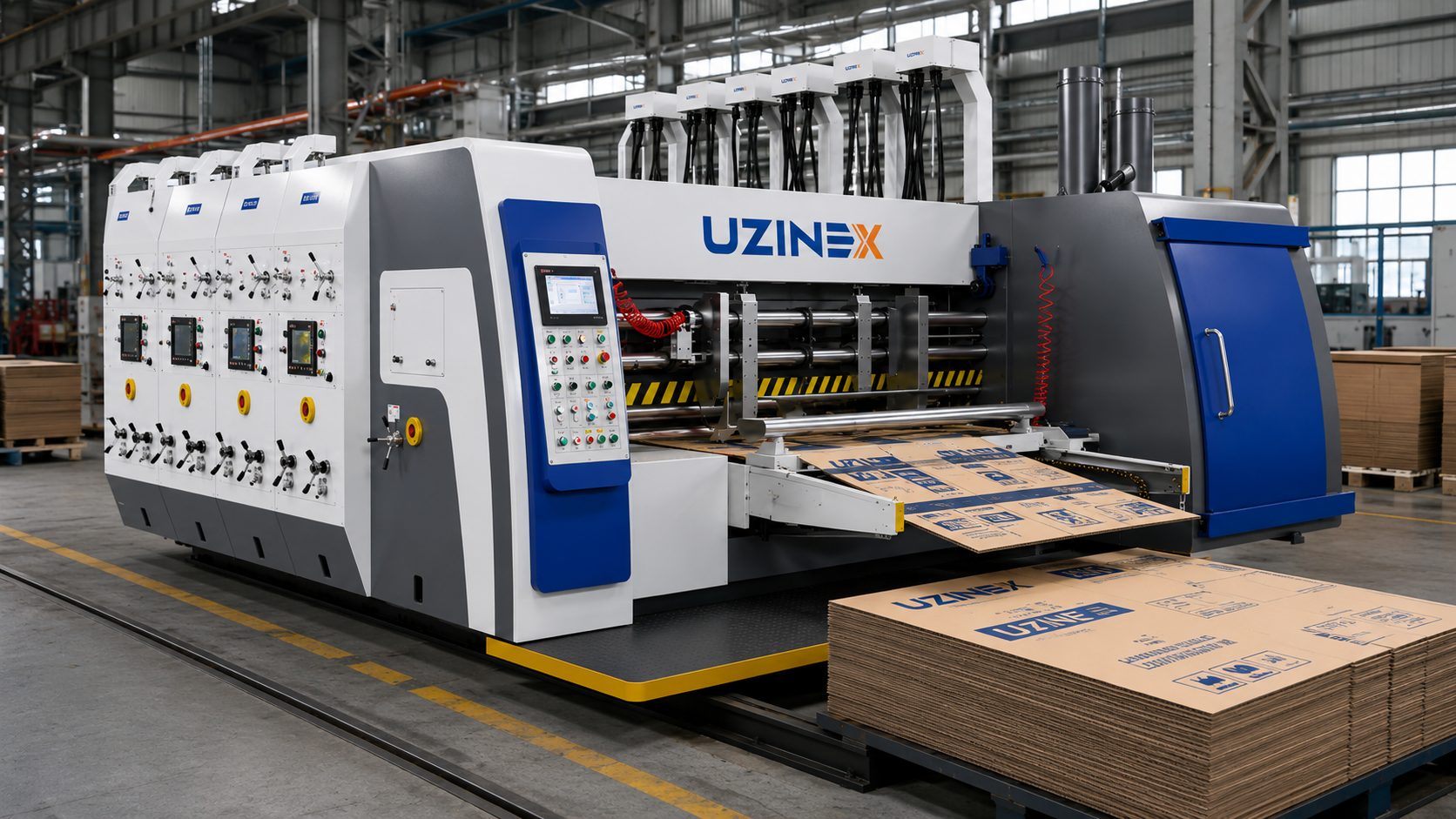

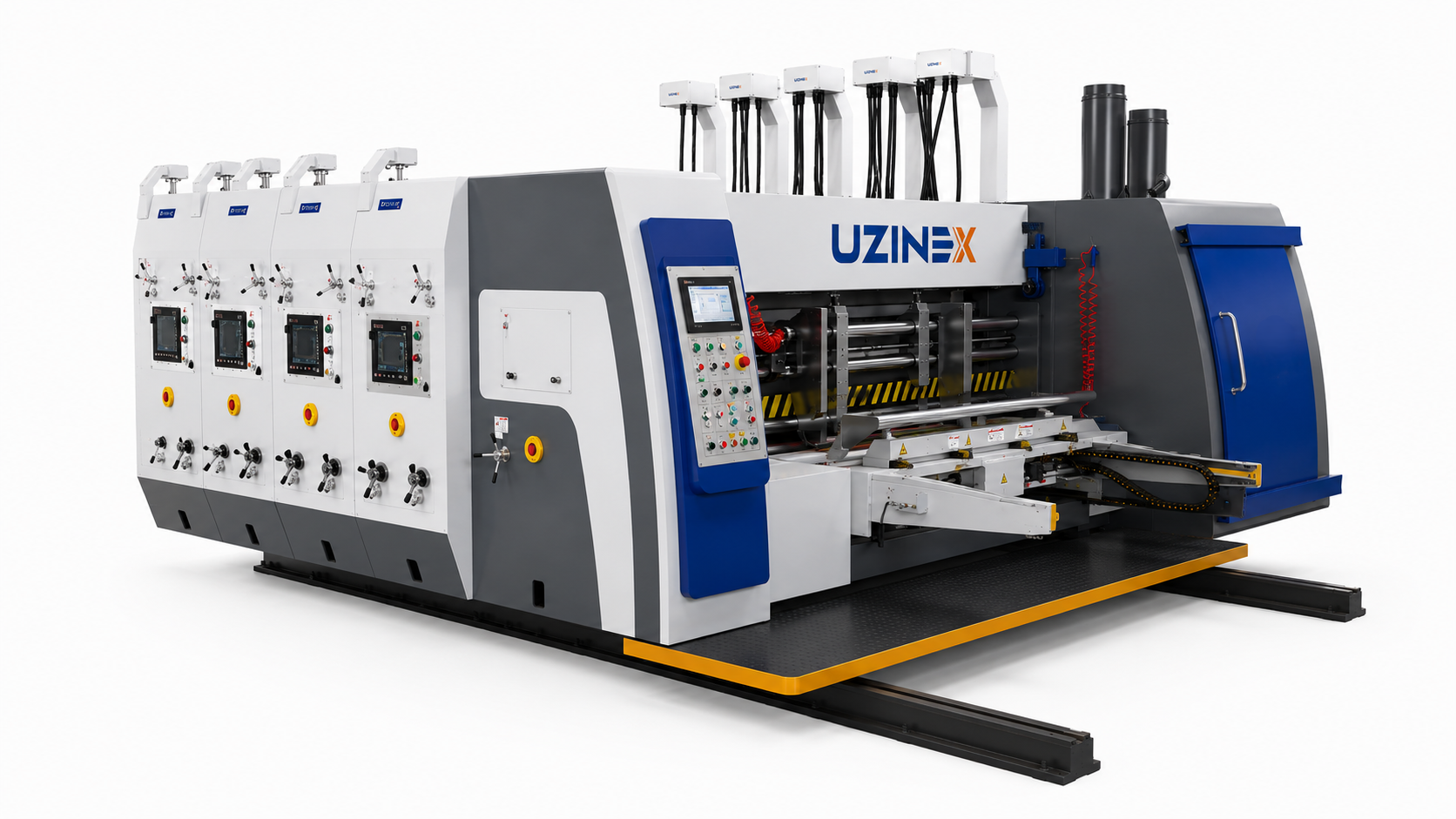

Машина для друку, прорізання й штампування гофрокартону серії HUAYU-B

Серія HUAYU-B — це повністю комп'ютеризована, високошвидкісна машина для друку, прорізання й штампування гофрокартону, доступна у 6 моделях — від 920 до 1428 — з прямим валковим друком, основним зачепленням з легованої сталі 40Cr з точністю рівня 6 і автоматичною системою мащення. Розроблена для заводів промислового пакування, що обробляють гофрокартон з товщинами до 11 мм і форматами до 1700×2750 мм із функцією skip feeding, ця машина для друку, прорізання й штампування гофрокартону поєднує механічну міцність з операційною простотою й інтегрованим керуванням PLC із сенсорним екраном.

Серія HUAYU-B займає позицію машини для друку, прорізання й штампування гофрокартону для середніх і середньо-великих промислових форматів, доповнюючи діапазон HUAYU-A (8 моделей, макс формат 1900×3350 мм skip feeding, зачеплення 20CrMnTi) доступнішим рішенням для заводів, що не потребують надвеликих форматів моделей 1628 і 1632, але потребують тієї самої механічної міцності й здатності обробляти товстий картон 11 мм.

Ключові переваги машини для друку, прорізання й штампування гофрокартону серії HUAYU-B

• Основне зачеплення з легованої сталі 40Cr з точністю рівня 6 – легована сталь 40Cr, термічно оброблена й шліфована до точності рівня 6, забезпечує високу стійкість до зносу й точну трансмісію на промислових швидкостях, з валами, з'єднаними через розширювальні втулки для усунення механічного люфту при зміні швидкості.

• Валковий друк — пряме візуальне спостереження поверхні друку – машина для друку, прорізання й штампування гофрокартону серії HUAYU-B дозволяє перевіряти якість друку в реальному часі, з простою механічною структурою й зручним регулюванням порівняно з флексо-вакуумними системами.

• Товщина картону до 11 мм — тришаровий картон включно – моделі 1224 і більші обробляють гофрокартон з товщинами від 2 до 11 мм, покриваючи стандартний тришаровий картон, використовуваний у важкому промисловому пакуванні для меблів, обладнання й будівельних продуктів.

• Функція skip feeding для розширених форматів – skip feeding розширює максимальний оброблюваний формат до 1700×2750 мм на моделях 1424 і 1428, значно вище межі безперервної подачі, дозволяючи виробництво великих коробок з єдиного листа картону без стиків.

• Індивідуальні пневматичні гальма на кожній частині – кожен основний компонент оснащений власними пневматичними гальмами, що забезпечують точне скидання фази зачеплення при перезапуску, усуваючи помилки синхронізації, типові для систем без індивідуалізованого гальмування.

• Система мащення з насосом і автоматичним балансуванням рівня оливи – насос мащення підтримує той самий рівень оливи в усіх точках зачеплення протягом роботи, без ручного втручання для періодичного мащення в безперервному виробництві.

• Керування PLC із сенсорним екраном з автоматичним очищенням пам'яті форми – після проміжного очищення друкарської форми пам'ять PLC скидається автоматично без повторного друку форми; автоматичний підрахунок, відображення швидкості, автоматичний підйом форми й зберігання завдань включені стандартно.

• Компоненти керування Siemens, Schneider, Omron – електрична шафа використовує виключно компоненти від міжнародно визнаних виробників, з повною сертифікацією CE й прецизійними підшипниками Harbin, Luoyang, Wafangdian для довгострокової надійності.

Технічні характеристики машини для друку, прорізання й штампування гофрокартону серії HUAYU-B

6 моделей машини для друку, прорізання й штампування гофрокартону серії HUAYU-B

920 і 924 — середні формати на промисловій швидкості

Моделі 920 (220 шт/хв) і 924 (200 шт/хв) машини для друку, прорізання й штампування гофрокартону обробляють формати до 860×2150 мм і 860×2550 мм відповідно, з картоном до 10 мм завтовшки. Вони рекомендовані для заводів пакування, що виробляють коробки середнього формату для споживчих продуктів, електроніки й логістичного пакування, де швидкість виробництва й механічна міцність — пріоритети.

1224 і 1226 — ширина, розширена до 1160 мм, картон 11 мм

Моделі 1224 (180 шт/хв) і 1226 (160 шт/хв) розширюють ширину до 1160 мм і максимальну товщину картону до 11 мм. Машина для друку, прорізання й штампування гофрокартону 1226 додає розширену довжину 2750 мм у безперервній подачі й skip feeding до 1500×2750 мм — придатна для середньо-великого промислового пакування з високими вимогами до міцності.

1424 і 1428 — середньо-великий промисловий формат з глибоким прорізом 365 мм

Моделі 1424 (170 шт/хв) і 1428 (150 шт/хв) розширюють ширину до 1370–1400 мм, зі skip feeding до 1700×2750 мм і максимальною глибиною прорізу 365 мм. Машина для друку, прорізання й штампування гофрокартону 1428 — вибір для виробників пакування для меблів, побутової техніки й промислового обладнання, де широкий формат і високі клапани (проріз 365 мм) — часті технічні вимоги.

Серія HUAYU-B проти серії HUAYU-A — посібник з вибору

Обидві серії — машини для друку, прорізання й штампування гофрокартону з валковим друком, PLC із сенсорним екраном, індивідуальними пневматичними гальмами й автоматичним мащенням. Основні відмінності — у сплаві шестерень, кількості моделей і максимальних доступних форматах.

Серія HUAYU-A використовує зачеплення 20CrMnTi — хром-нікель-титанову леговану сталь з вищою стійкістю до зносу й механічної втоми, ніж 40Cr, рекомендовану для безперервного виробництва при дуже високих об'ємах чи з ударними навантаженнями. HUAYU-A також покриває моделі 1628 і 1632 з форматами до 1900×3350 мм skip feeding — недоступними в серії B. Машина для друку, прорізання й штампування гофрокартону серії HUAYU-B із зачепленням 40Cr — оптимальне рішення для заводів з форматами до 1700×2750 мм, що шукають ефективний баланс між механічною продуктивністю й доступністю інвестиції. UZINEX надає безкоштовну консультацію для вибору правильної серії.

Застосування й галузі для машини для друку, прорізання й штампування гофрокартону серії HUAYU-B

Машина для друку, прорізання й штампування гофрокартону серії HUAYU-B призначена для заводів пакування, що обробляють товстий гофрокартон (до 11 мм) для галузей меблів, побутової техніки, технічних компонентів і будівельних продуктів, де графічні вимоги функціональні — текст, коди, простий логотип — і не потребують HD-роздільності флексо-вакуумних систем.

Виробники транспортного й логістичного пакування для промислових продуктів використовують цю машину для друку, прорізання й штампування гофрокартону, бо система валкового друку простіша в експлуатації й обслуговуванні за флексо-системи для функціональних маркувань на великих тиражах коробок з постійними специфікаціями.

Компанії, що потребують форматів коробок між 1100×2150 мм і 1700×2750 мм (skip feeding) з картоном 11 мм і глибиною прорізу до 365 мм, знаходять у серії HUAYU-B машину для друку, прорізання й штампування гофрокартону з оптимальним співвідношенням між потужністю формату й інвестицією, не платячи за здатність надвеликого формату серії HUAYU-A.

Як працює машина для друку, прорізання й штампування гофрокартону серії HUAYU-B

1. Подача й керування PLC – листи гофрокартону (2–11 мм завтовшки) подаються в машину для друку, прорізання й штампування гофрокартону системою подачі з керуванням PLC із сенсорним екраном; автоматичний підрахунок і відображення швидкості активні з запуску.

2. Перевірка синхронізації й захист запуску – перед запуском система перевіряє синхронізацію всіх компонентів; якщо якийсь компонент не підготовлений правильно, машина не може запуститися, запобігаючи неправильній роботі й пошкодженню зачеплення 40Cr.

3. Прямий валковий друк – друкарський валик наносить фарбу з точністю ±0,5 мм на поверхню картону; оператор може візуально спостерігати якість друку в реальному часі без зупинки виробничої лінії.

4. Автоматичне очищення пам'яті форми – після проміжного очищення пам'ять PLC скидається автоматично; при перезапуску друкарську форму не потрібно передруковувати, заощаджуючи час і витратний матеріал.

5. Прорізання з індивідуальними пневматичними гальмами – блок прорізання робить канавки й лінії рилювання з автоматичним регулюванням; пневматичні гальма забезпечують точне скидання фази зачеплення 40Cr на кожному запуску після відокремлення обладнання.

6. Штампування з безперервним автоматичним мащенням – штамп вирізає формат коробки через безперервно змащувану шестеренну трансмісію 40Cr; автоматичне балансування рівня оливи тримає механічну продуктивність постійною протягом виробничої зміни.

7. Skip feeding для розширених форматів – функція skip feeding обробляє формати до 1700×2750 мм на моделях 1424/1428, просуваючи лист картону кроками для повної обробки форматів, що перевищують розмір друкарського циліндра.

Часті запитання про машину для друку, прорізання й штампування гофрокартону серії HUAYU-B

Яка практична різниця між зачепленням 40Cr (HUAYU-B) і 20CrMnTi (HUAYU-A)?

Легована сталь 40Cr — це середньовуглецева сталь з хромом, що після термічної обробки пропонує добру стійкість до зносу й солідні механічні властивості для стандартних промислових застосувань. Сталь 20CrMnTi, використовувана на HUAYU-A — це цементована сталь з хром-марганцем-титаном, що після термічної обробки має твердішу поверхню й в'язкіше осердя — стійкіша до механічної втоми й повторюваних ударних навантажень. Для машини для друку, прорізання й штампування гофрокартону в безперервному виробництві при середніх і середньо-великих об'ємах зачеплення 40Cr серії HUAYU-B забезпечує надійну довгострокову продуктивність, з нижчою вартістю інвестиції, ніж серія A.

Чи може машина серії HUAYU-B обробляти тришаровий картон?

Так — моделі 1224, 1226, 1424 і 1428 машини для друку, прорізання й штампування гофрокартону серії HUAYU-B обробляють гофрокартон з товщинами до 11 мм, покриваючи стандартний тришаровий картон (CO7) зі звичними грамажами. Моделі 920 і 924 обмежені 10 мм — придатні для двошарового картону важкого грамажу, але не для всіх конфігурацій тришарового. UZINEX перевіряє сумісність з точними специфікаціями картону під час безкоштовної технічної консультації.

Яку конкретну перевагу пропонують індивідуальні пневматичні гальма над системами без індивідуалізованого гальмування?

На машинах для друку, прорізання й штампування гофрокартону без індивідуальних гальм, коли обладнання відокремлюється для обслуговування чи скидання після аварійної зупинки, фази зачеплення можуть трохи зміститися від початкового положення синхронізації. При перезапуску це зміщення виробляє помилки реєстрації між друком, прорізанням і штампуванням. Індивідуальні пневматичні гальма серії HUAYU-B фіксують точну фазу кожної точки зачеплення при відокремленні, гарантуючи, що при перезапуску всі станції ідеально синхронізовані без ручних калібрувальних регулювань.

Для яких об'ємів виробництва HUAYU-B проти HUAYU-A виправдана?

Економічний поріг пов'язаний зі зносом шестерень. Нижче 60–80 мільйонів шт/рік у безперервному виробництві зачеплення 40Cr серії HUAYU-B пропонує достатній термін служби (10–12 років при нормальному використанні) за нижчої вартості придбання. Вище 80 мільйонів шт/рік чи в роботі з частими ударними навантаженнями (постійний тришаровий картон, максимальні формати) 20CrMnTi серії HUAYU-A обґрунтовує вищу інвестицію через подовжений термін служби (15+ років) і рідше обслуговування. Для надвеликих форматів (1900×3350 мм skip feeding) лише HUAYU-A 1628/1632 — опції — HUAYU-B зупиняється на 1700×2750 мм.

Як обрати серед 6 моделей серії HUAYU-B?

Для максимальних швидкостей на середніх форматах (до 860×2550 мм): 920 чи 924 — 200–220 шт/хв. Для розширеної ширини до 1160 мм з картоном 11 мм: 1224 чи 1226 — 160–180 шт/хв, ідеальні для стандартного промислового пакування. Для середньо-великого формату з високими клапанами (проріз 365 мм): 1424 чи 1428 — 150–170 шт/хв, оптимальні для коробок для меблів і побутової техніки. UZINEX оцінює об'єм, типові формати й товщину картону безкоштовно, щоб рекомендувати оптимальну модель перед замовленням.

Яка різниця між системами HUAYU-B (UZX-196) і флексо серії HS (UZX-187)?

Серія HS — флексо з вакуумом, точність ±0,3 мм, HD-роздільність 90–133 LPI — для пакування зі складною графікою (харчові продукти, косметика, FMCG з кольоровим логотипом). HUAYU-B — прямий валковий друк, точність ±0,5 мм, картон до 11 мм (проти 9 мм для HS), 6 моделей зі skip feeding до 1700×2750 мм — для важкого промислового пакування з функціональними маркуваннями (меблі, будівництво). Рекомендація: HS для максимальної графічної якості; HUAYU-B для механічної міцності, тришарового картону й простих маркувань з оптимальною вартістю інвестиції.

Чи придатна машина серії HUAYU-B для проєктів, фінансованих ЄС?

Так. UZINEX є членом Enterprise Europe Network і постачає обладнання для проєктів, фінансованих ЄС — NRRP, Регіональна програма, Програма справедливого переходу. Серія HUAYU-B придатна для заявок на фінансування зі складовою модернізації промислових виробничих ліній та автоматизації пакування для секторів меблів, будівництва й обладнання. Доступніша вартість інвестиції проти HUAYU-A може зробити заявку конкурентоспроможнішою в програмах зі стелею співфінансування. UZINEX надає всю технічну документацію для процедур державних закупівель і тендерів.

Чому UZINEX для машини для друку, прорізання й штампування гофрокартону

• Безкоштовна технічна консультація для вибору моделі й серії – UZINEX оцінює робочі формати, товщину картону, об'єм виробництва й бюджет, щоб рекомендувати оптимальну модель із HUAYU-B чи HUAYU-A, на основі специфічних вимог заводу.

• Транспортування, встановлення й введення в експлуатацію включені безкоштовно – машина для друку, прорізання й штампування гофрокартону доставляється, встановлюється й запускається в приміщенні клієнта технічною командою UZINEX, з повним калібруванням усіх станцій і навчанням оператора.

• Розширена гарантія 60 місяців – одна з найдовших гарантій, доступних у Румунії для промислових машин друку й штампування гофрокартону, з технічною підтримкою, включеною протягом усього гарантійного періоду.

• Національна технічна підтримка менш ніж за 36 годин – виїзне втручання чи відеодіагностична сесія менш ніж за 36 годин від звернення, з виділеною телефонною лінією 24/7 для клієнтів UZINEX.

• Інтелектуальний посібник на основі ШІ включений – повна документація з використання, обслуговування й усунення несправностей з допомогою ШІ, здатна миттєво вирішити понад 96% технічних запитів без людського втручання.

• Повна придатність для європейського фінансування – UZINEX надає документацію й повну підтримку для закупівель через фонди ЄС, NRRP чи структурні фонди, зокрема для процедур публічних тендерів.

Машина для друку, прорізання й штампування гофрокартону серії HUAYU-B — це промислове рішення для заводів пакування, що обробляють товстий гофрокартон (до 11 мм), промислові формати до 1700×2750 мм зі skip feeding, і потребують механічної міцності із зачепленням 40Cr, безперервного автоматичного мащення й індивідуальних пневматичних гальм — за оптимального співвідношення продуктивності до інвестиції порівняно із серією HUAYU-A.
