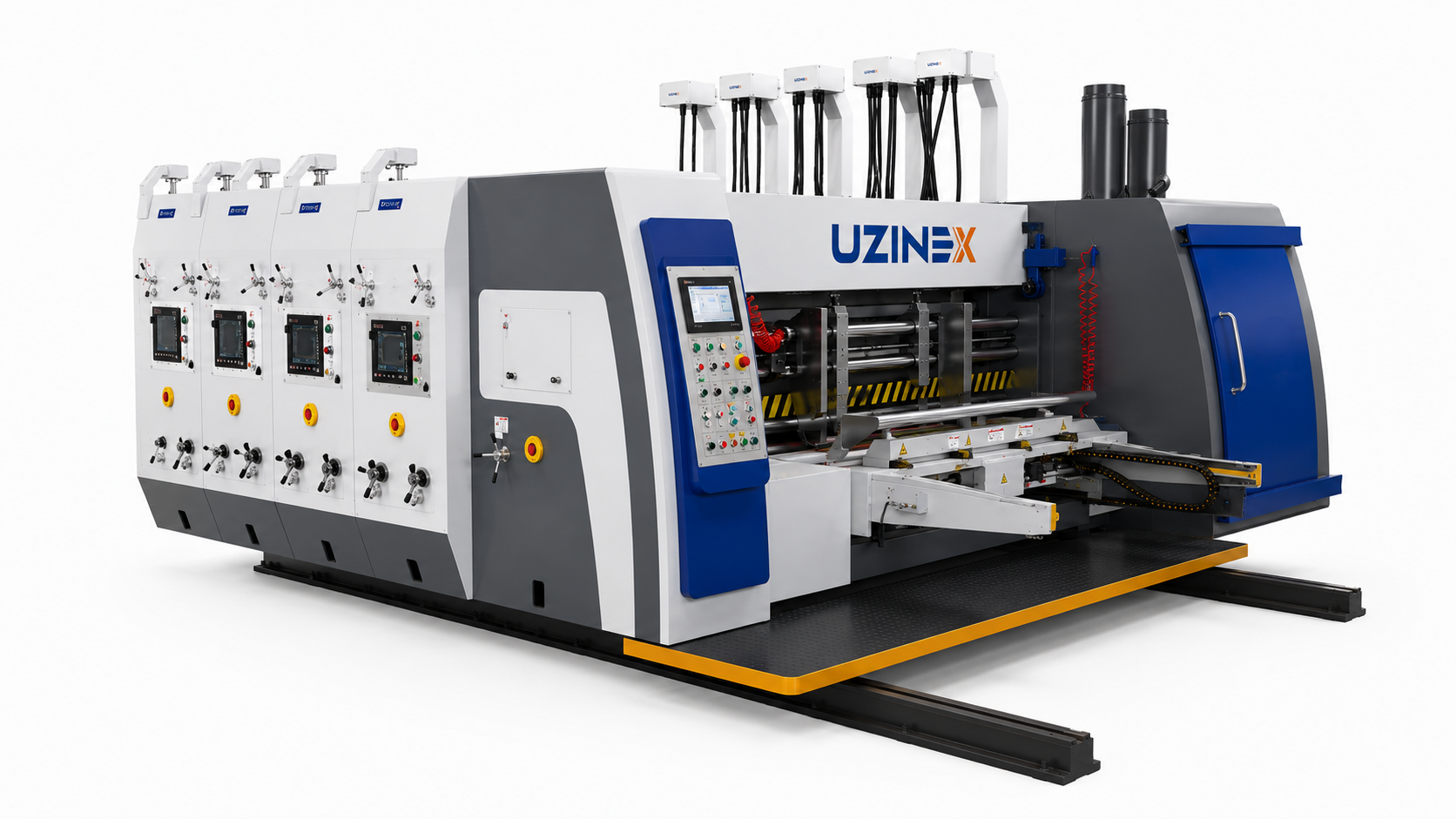

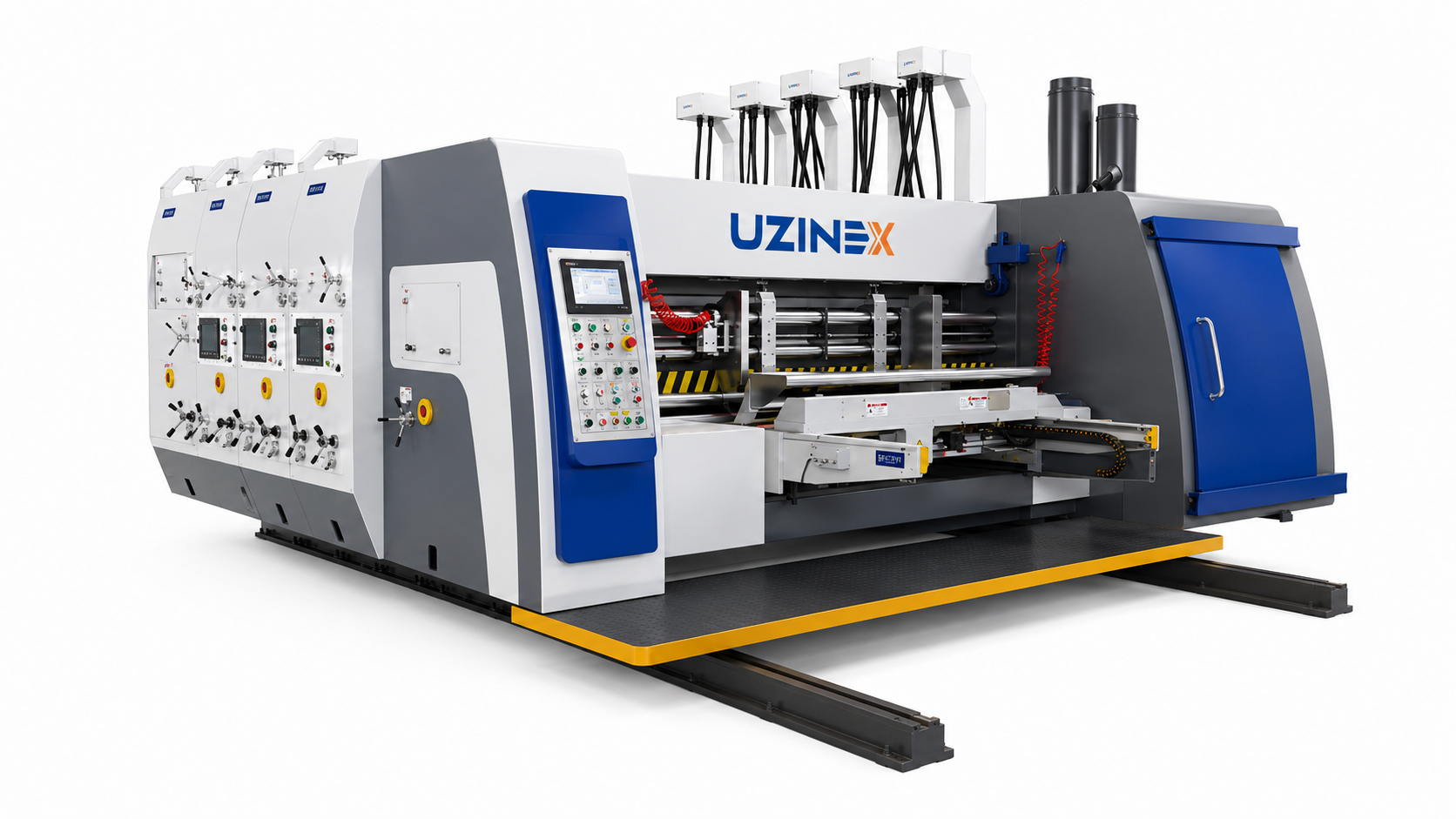

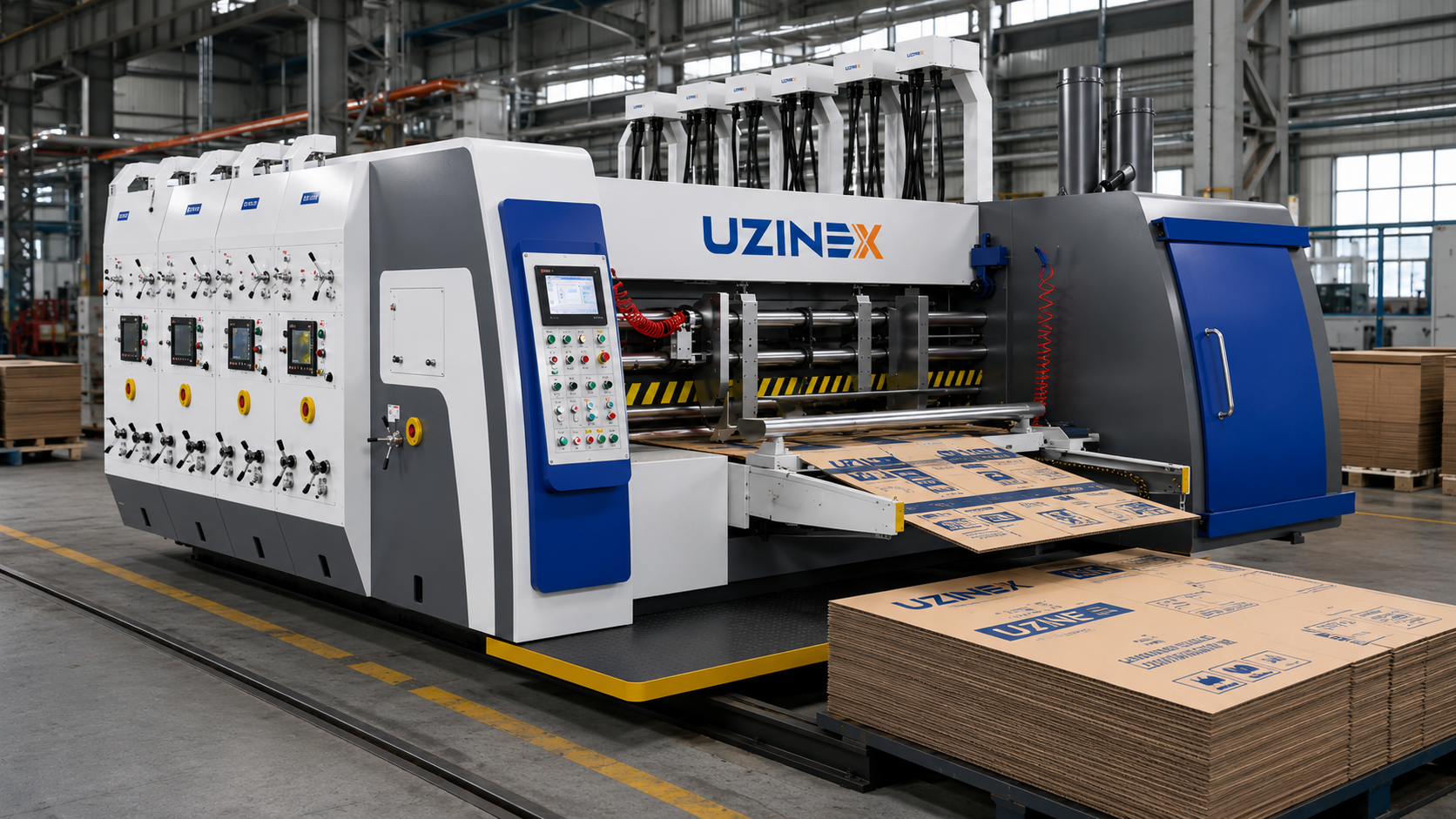

Mașină de tipărire, slotting și ștanțare carton ondulat HUAYU-B Series

HUAYU-B Series este o mașină de tipărire, slotting și ștanțare carton ondulat complet computerizată, de mare viteză, disponibilă în 6 modele — de la 920 până la 1428 — cu imprimare cu rolă directă, angrenaj principal din oțel aliat 40Cr cu precizie de nivel 6 și sistem de lubrifiere automată. Proiectată pentru fabricile de ambalaje industriale care procesează carton ondulat cu grosimi de până la 11 mm și formate de până la 1700×2750 mm cu funcția skip feeding, această mașină de tipărire, slotting și ștanțare carton ondulat combină robustețea mecanică cu simplitatea operațională și controlul PLC touchscreen integrat.

HUAYU-B Series ocupă poziția de mașină de tipărire, slotting și ștanțare carton ondulat pentru formate industriale medii și medii-mari, completând gama HUAYU-A (8 modele, format max 1900×3350 mm skip feeding, angrenaj 20CrMnTi) cu o soluție mai accesibilă pentru fabricile care nu necesită formatele extra-mari ale modelelor 1628 și 1632, dar au nevoie de aceeași robustețe mecanică și capabilitate de procesare a cartonului gros de 11 mm.

Avantajele principale ale mașinii de tipărire, slotting și ștanțare carton ondulat HUAYU-B Series

• Angrenaj principal din oțel aliat 40Cr cu precizie nivel 6 – oțelul aliat 40Cr, tratat termic și rectificat la precizie de nivel 6, asigură rezistență ridicată la uzură și transmisie precisă la viteze industriale, cu arbori conectați prin manșoane expansive pentru eliminarea jocului mecanic la schimbările de viteză.

• Imprimare cu rolă — observare vizuală directă a suprafeței de tipărire – mașina de tipărire, slotting și ștanțare carton ondulat HUAYU-B Series permite verificarea calității tiparului în timp real, cu structură mecanică simplă și reglaj convenabil față de sistemele flexo cu vacuum.

• Grosime carton până la 11 mm — carton triple wall inclus – modelele 1224 și mai mari procesează carton ondulat cu grosimi de 2 până la 11 mm, acoperind carton triple wall standard utilizat în ambalajele industriale grele pentru mobilier, echipamente și produse de construcții.

• Funcție skip feeding pentru formate extinse – skip feeding extinde formatul maxim procesabil la 1700×2750 mm pe modelele 1424 și 1428, semnificativ peste limita de alimentare continuă, permițând producția de cutii mari dintr-o singură foaie de carton fără îmbinări.

• Frâne pneumatice individuale pe fiecare piesă – fiecare componentă majoră este echipată cu frâne pneumatice proprii care asigură resetarea exactă a fazei de angrenare la repornire, eliminând erorile de sincronizare tipice sistemelor fără frânare individualizată.

• Sistem de lubrifiere cu pompă și echilibrare automată nivel ulei – pompa de lubrifiere menține același nivel de ulei la toate punctele de angrenare pe toată durata funcționării, fără intervenție manuală pentru lubrifiere periodică în producție continuă.

• Control PLC touchscreen cu memorie automată de ștergere a plăcii – după curățarea intermediară a plăcii de tipărire, memoria PLC se resetează automat fără re-tipărire a plăcii; numărare automată, afișaj viteză, placă de ridicare automată și stocare comenzi sunt incluse standard.

• Componente control Siemens, Schneider, Omron – tabloul electric utilizează exclusiv componente de la producători recunoscuți internațional, cu certificare CE completă și rulmenți de precizie Harbin, Luoyang, Wafangdian pentru fiabilitate pe termen lung.

Specificații tehnice mașină de tipărire, slotting și ștanțare carton ondulat HUAYU-B Series

Cele 6 modele ale mașinii de tipărire, slotting și ștanțare carton ondulat HUAYU-B Series

920 și 924 — formate medii la viteză industrială

Modelele 920 (220 buc./min) și 924 (200 buc./min) ale mașinii de tipărire, slotting și ștanțare carton ondulat procesează formate de până la 860×2150 mm respectiv 860×2550 mm, cu carton de până la 10 mm grosime. Sunt recomandate pentru fabricile de ambalaje care produc cutii de format mediu pentru produse de consum, electronice și ambalaje logistice, unde viteza de producție și robustețea mecanică sunt prioritare.

1224 și 1226 — lățime extinsă la 1160 mm, carton 11 mm

Modelele 1224 (180 buc./min) și 1226 (160 buc./min) extind lățimea la 1160 mm și grosimea maximă a cartonului la 11 mm. Mașina de tipărire, slotting și ștanțare carton ondulat 1226 adaugă lungimea extinsă la 2750 mm în alimentare continuă și skip feeding de până la 1500×2750 mm — potrivită pentru ambalaje industriale de format mediu-mare cu cerințe de rezistență ridicată.

1424 și 1428 — format industrial mediu-mare cu slot adânc de 365 mm

Modelele 1424 (170 buc./min) și 1428 (150 buc./min) extind lățimea la 1370–1400 mm, cu skip feeding de până la 1700×2750 mm și adâncime maximă slot de 365 mm. Mașina de tipărire, slotting și ștanțare carton ondulat 1428 este alegerea pentru producătorii de ambalaje pentru mobilier, electrocasnice și echipamente industriale unde formatul larg și clapetele înalte (slot 365 mm) sunt cerințe tehnice frecvente.

HUAYU-B Series față de HUAYU-A Series — ghid de selecție

Ambele serii sunt mașini de tipărire, slotting și ștanțare carton ondulat cu imprimare cu rolă, PLC touchscreen, frâne pneumatice individuale și lubrifiere automată. Principalele diferențe sunt în aliajul angrenajului, numărul de modele și formatele maxime disponibile.

HUAYU-A Series utilizează angrenaj din 20CrMnTi — un oțel aliat crom-nichel-titan cu rezistență mai mare la uzură și oboseală mecanică față de 40Cr, recomandat pentru producție continuă la volume foarte mari sau solicitări de impact. HUAYU-A acoperă și modelele 1628 și 1632 cu formate de până la 1900×3350 mm skip feeding — indisponibile în seria B. Mașina de tipărire, slotting și ștanțare carton ondulat HUAYU-B Series cu angrenaj 40Cr este soluția optimă pentru fabricile cu formate de până la 1700×2750 mm și care caută un echilibru eficient între performanță mecanică și accesibilitate a investiției. UZINEX asigură consultanță gratuită pentru alegerea seriei potrivite.

Aplicații și industrii pentru mașina de tipărire, slotting și ștanțare carton ondulat HUAYU-B Series

Mașina de tipărire, slotting și ștanțare carton ondulat HUAYU-B Series este destinată fabricilor de ambalaje care procesează carton ondulat gros (până la 11 mm) pentru industria mobilei, electrocasnicelor, componentelor tehnice și produselor de construcții, unde cerințele grafice sunt funcționale — texte, coduri, logo simplu — și nu necesită rezoluția HD a sistemelor flexo cu vacuum.

Producătorii de ambalaje de transport și logistice pentru produse industriale utilizează această mașină de tipărire, slotting și ștanțare carton ondulat pentru că sistemul de imprimare cu rolă este mai simplu de operat și întreținut față de sistemele flexo pentru marcaje funcționale pe tiraje mari de cutii cu specificații constante.

Companiile care au nevoie de formate de cutii între 1100×2150 mm și 1700×2750 mm (skip feeding) cu carton de 11 mm și adâncime slot de până la 365 mm găsesc în HUAYU-B Series o mașină de tipărire, slotting și ștanțare carton ondulat cu raport optim între capacitate de format și investiție, fără a plăti pentru capabilitatea formatelor extra-mari a seriei HUAYU-A.

Cum funcționează mașina de tipărire, slotting și ștanțare carton ondulat HUAYU-B Series

1. Alimentare și control PLC – colile de carton ondulat (2–11 mm grosime) sunt introduse în mașina de tipărire, slotting și ștanțare carton ondulat prin sistemul de alimentare cu control PLC touchscreen; numărarea automată și afișajul vitezei sunt active de la pornire.

2. Verificare sincronizare și protecție pornire – înainte de pornire, sistemul verifică sincronizarea tuturor componentelor; dacă oricare componentă nu este corect pregătită, mașina nu poate porni, prevenind funcționarea greșită și deteriorarea angrenajului din 40Cr.

3. Imprimare cu rolă directă – rola de imprimare aplică cerneala cu precizie ±0,5 mm pe suprafața cartonului; operatorul poate observa vizual calitatea tiparului în timp real fără oprirea liniei de producție.

4. Ștergere automată memorie placă – după curățarea intermediară, memoria PLC se resetează automat; la repornire, placa de tipărire nu trebuie re-tipărită, economisind timp și material consumabil.

5. Slotting cu frâne pneumatice individuale – unitatea de slotting realizează canelurile și liniile de îndoire cu reglaj automat; frânele pneumatice asigură resetarea exactă a fazei angrenajului 40Cr la fiecare pornire după separarea echipamentului.

6. Ștanțare cu lubrifiere automată continuă – die cutter-ul decupează formatul cutiei prin transmisia cu angrenaj 40Cr lubrifiat continuu; echilibrarea automată a nivelului de ulei menține performanța mecanică constantă pe toată durata schimbului de producție.

7. Skip feeding pentru formate extinse – funcția skip feeding procesează formate de până la 1700×2750 mm pe modelele 1424/1428, avansând foaia de carton în pași pentru procesarea completă a formatelor care depășesc dimensiunea cilindrului de imprimare.

Întrebări frecvente despre mașina de tipărire, slotting și ștanțare carton ondulat HUAYU-B Series

Care este diferența practică dintre angrenajul 40Cr (HUAYU-B) și 20CrMnTi (HUAYU-A)?

Oțelul aliat 40Cr este un oțel carbon mediu cu crom, care după tratament termic oferă rezistență bună la uzură și proprietăți mecanice solide pentru aplicații industriale standard. Oțelul 20CrMnTi utilizat la HUAYU-A este un oțel de cementare cu crom-mangan-titan, care după tratament termic are o suprafață mai dură și un miez mai tenace — mai rezistent la oboseală mecanică și la sarcini de impact repetitive. Pentru mașina de tipărire, slotting și ștanțare carton ondulat în producție continuă la volume medii și medii-mari, angrenajul 40Cr din HUAYU-B Series asigură performanță fiabilă pe termen lung, cu un cost de investiție mai redus față de seria A.

Poate mașina HUAYU-B Series procesa carton triple wall?

Da — modelele 1224, 1226, 1424 și 1428 ale mașinii de tipărire, slotting și ștanțare carton ondulat HUAYU-B Series procesează carton ondulat cu grosimi de până la 11 mm, acoperind carton triple wall standard (CO7) cu gramaje uzuale. Modelele 920 și 924 sunt limitate la 10 mm — potrivite pentru carton double wall de gramaj mare, dar nu pentru toate configurațiile triple wall. UZINEX verifică compatibilitatea cu specificațiile exacte ale cartonului la consultanța tehnică gratuită.

Ce avantaj concret oferă frânele pneumatice individuale față de sistemele fără frânare individualizată?

La mașinile de tipărire, slotting și ștanțare carton ondulat fără frâne individuale, când echipamentul este separat pentru întreținere sau la resetare după o oprire de urgență, fazele angrenajelor se pot decala ușor față de poziția inițială de sincronizare. La repornire, acest decalaj produce erori de registru între imprimare, slotting și ștanțare. Frânele pneumatice individuale ale HUAYU-B Series fixează exact faza fiecărui punct de angrenare la separare, garantând că la repornire toate stațiile sunt perfect sincronizate fără reglaje manuale de calibrare.

Pentru ce volume de producție se justifică HUAYU-B vs HUAYU-A?

Pragul economic e legat de uzura angrenajului. La sub 60-80 milioane buc./an în producție continuă, angrenajul 40Cr al HUAYU-B Series oferă durată de viață suficientă (10-12 ani la utilizare normală) cu un cost mai redus de achiziție. Peste 80 milioane buc./an sau în regim cu sarcini frecvente de impact (carton triple wall constant, formate maxime), 20CrMnTi-ul HUAYU-A justifică investiția mai mare prin durata de viață extinsă (15+ ani) și întreținere mai rară. Pentru formate extra-mari (1900×3350 mm skip feeding), doar HUAYU-A 1628/1632 sunt opțiuni — HUAYU-B se oprește la 1700×2750 mm.

Cum aleg între cele 6 modele HUAYU-B Series?

Pentru viteze maxime pe formate medii (până la 860×2550 mm): 920 sau 924 — 200-220 buc./min. Pentru lățime extinsă la 1160 mm cu carton 11 mm: 1224 sau 1226 — 160-180 buc./min, ideale pentru ambalaje industriale standard. Pentru format mediu-mare cu clapete înalte (slot 365 mm): 1424 sau 1428 — 150-170 buc./min, optime pentru cutii de mobilier și electrocasnice. UZINEX evaluează gratuit volumul, formatele tipice și grosimea cartonului pentru a recomanda modelul optim înainte de comandă.

Care e diferența între HUAYU-B (UZX-196) și sistemele flexo HS Series (UZX-187)?

HS Series e flexo cu vacuum, precizie ±0,3 mm, rezoluție HD 90-133 LPI — pentru ambalaje cu grafică complexă (alimentar, cosmetic, FMCG cu logo color). HUAYU-B e imprimare cu rolă directă, precizie ±0,5 mm, carton până la 11 mm (vs 9 mm la HS), 6 modele cu skip feeding până la 1700×2750 mm — pentru ambalaje industriale grele cu marcaje funcționale (mobilier, construcții). Recomandare: HS pentru calitate grafică maximă; HUAYU-B pentru robustețe mecanică, carton triple wall și marcaje simple cu cost optim de investiție.

Este eligibilă mașina HUAYU-B Series pentru proiecte cu finanțare europeană?

Da. UZINEX este membră a Enterprise Europe Network și livrează echipamente pentru proiecte cu fonduri europene — PNRR, Program Regional, Programul Tranziție Justă. HUAYU-B Series e potrivită pentru dosare de finanțare cu componentă de modernizare a liniilor de producție industriale și automatizarea ambalării pentru sectorul mobilier, construcții și echipamente. Costul de investiție mai accesibil vs HUAYU-A poate face dosarul mai competitiv în programe cu plafon de cofinanțare. UZINEX asigură toată documentația tehnică pentru proceduri de achiziție publică și licitații.

De ce UZINEX pentru o mașină de tipărire, slotting și ștanțare carton ondulat

• Consultanță tehnică gratuită pentru selecția modelului și seriei – UZINEX evaluează formatele de lucru, grosimea cartonului, volumul de producție și bugetul pentru a recomanda modelul optim din HUAYU-B sau HUAYU-A, în funcție de cerințele specifice ale fabricii.

• Transport, montaj și punere în funcțiune incluse gratuit – mașina de tipărire, slotting și ștanțare carton ondulat este livrată, instalată și pornită la locația clientului de echipa tehnică UZINEX, cu calibrarea completă a tuturor stațiilor și instruirea operatorilor.

• Garanție extinsă 60 de luni – una dintre cele mai lungi garanții disponibile în România pentru mașini de imprimare și ștanțare carton ondulat industrial, cu suport tehnic inclus pe toată durata garanției.

• Suport tehnic național în sub 36 de ore – intervenție fizică sau sesiune video de diagnosticare în mai puțin de 36 de ore de la sesizare, cu linie telefonică dedicată 24/7 pentru clienții UZINEX.

• Manual inteligent AI inclus – documentație completă de utilizare, mentenanță și depanare cu asistență AI, capabilă să rezolve instant peste 96% din solicitările tehnice fără intervenție umană.

• Eligibilitate completă pentru fonduri europene – UZINEX asigură documentația și suportul complet pentru achiziții cu finanțare UE, PNRR sau fonduri structurale, inclusiv pentru proceduri de licitație publică.

Mașina de tipărire, slotting și ștanțare carton ondulat HUAYU-B Series este soluția industrială pentru fabricile de ambalaje care procesează carton ondulat gros (până la 11 mm), formate industriale de până la 1700×2750 mm cu skip feeding, și au nevoie de robustețe mecanică cu angrenaj 40Cr, lubrifiere automată continuă și frâne pneumatice individuale — la un raport optim între performanță și investiție față de seria HUAYU-A.
