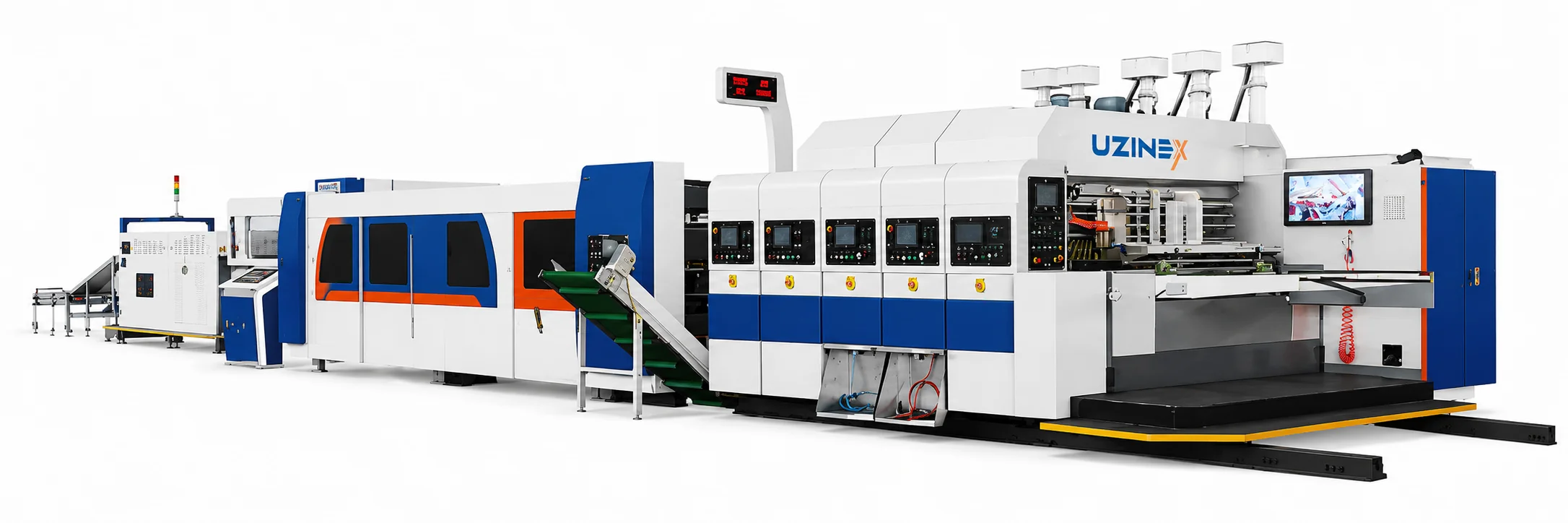

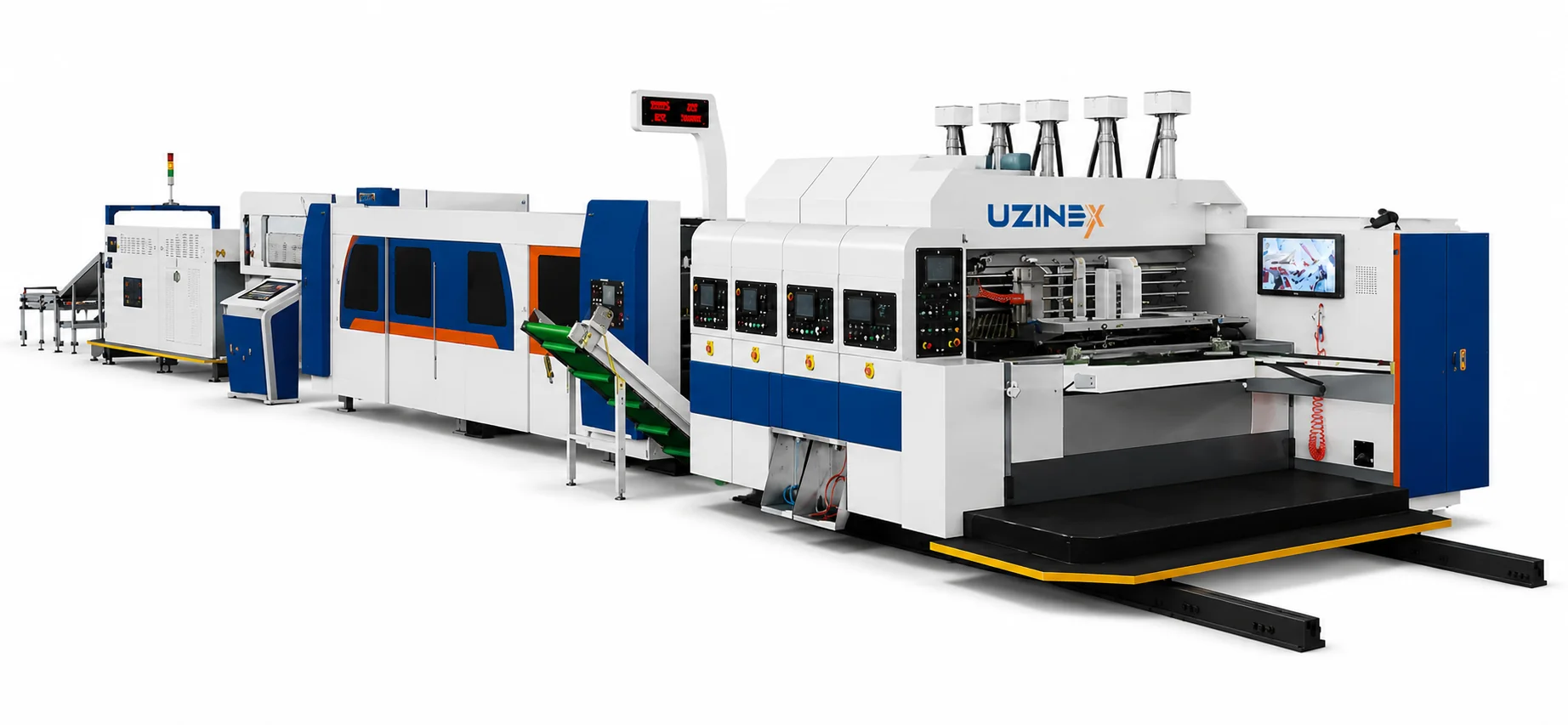

Linie integrată de tipărire, pliere și lipire cutii din carton ondulat HX Series Folder-Gluer

HX Series Folder-Gluer este o linie integrată de tipărire, pliere și lipire cutii din carton ondulat complet computerizată, cu sistem de transfer prin vacuum inferior total, care combină într-un singur flux automatizat 6 operații: tipărire HD flexografică, slotting, ștanțare, pliere, lipire cutii și legare automată în pachete. Eliminând transferurile manuale între echipamente separate, această linie integrată de tipărire, pliere și lipire cutii din carton ondulat reduce semnificativ necesarul de manoperă, spațiul ocupat în fabrică și riscul de deteriorare a semifabricatelor între operații.

Spre deosebire de configurațiile clasice unde tipărirea, slotting-ul, ștanțarea și lipirea se realizează pe echipamente separate cu transfer manual între ele, HX Series integrează tot procesul — de la coala de carton ondulat brut până la cutia finită pliată, lipită și legată în pachet — într-un singur ciclu de producție continuu, la 180 buc./min pe modelul 1628X și 150 buc./min pe modelul 1632X.

Avantajele principale ale liniei integrate de tipărire, pliere și lipire cutii din carton ondulat HX Series

• 6 operații în flux continuu — fără transfer manual – linia integrată de tipărire, pliere și lipire cutii din carton ondulat procesează complet colile de carton de la intrare până la cutii finite, legate în pachete, fără intervenție manuală între stații și fără risc de dezaliniere sau deteriorare la transfer.

• Unitate de pliere cu servomotor independent – secțiunea de pliere utilizează un servomotor dedicat care urmărește automat viteza liniei principale, sincronizând perfect toate stațiile fără cuplaje mecanice rigide — permițând ajustări fine de viteză fără oprirea producției.

• Lipire cu transmisie servo și corecție unghiulară – unitatea de gluing adoptă transmisie servo cu corecție unghiulară, roată de formare și dispozitiv cu vacuum superior, controlând eficient dimensiunea gurii cutiei și asigurând pliere netedă, uniformă, pe orice format din gamă.

• Tipărire inferioară cu vacuum — suprafață tipărită necontaminată – sistemul de tipărire inferioară asigură că fața tipărită nu intră în contact cu suprafețe de transport în timpul procesării, prevenind murdărirea tiparului și simplificând curățarea mesei de ștanțare.

• Adâncime slot până la 410 mm – cea mai mare adâncime de slot din familia HX, potrivită pentru cutii cu clapete lungi și ambalaje voluminoase pentru mobilier, echipamente și produse industriale.

• Calibrare și numărare automată la ieșire – sistemul de calibrare și numărare la ieșire pregătește pachetele pentru ambalare ulterioară fără intervenție manuală, cu întregul sistem de corecție reglabil electric pentru producția de cutii cu decalaje (offset cartons).

• Pompă centrifugă de înaltă presiune cu frecvență variabilă – asigură transport stabil inclusiv pentru carton curbat, subțire sau de calitate inferioară, cu ajustare automată a volumului de aer în funcție de grosimea materialului.

• Componente de top: Siemens, Schneider, AirTac, rulmenți THK/NSK/NTN – linia integrată de tipărire, pliere și lipire cutii din carton ondulat utilizează exclusiv componente electrice și mecanice de la producători recunoscuți internațional, cu certificare CE completă.

Specificații tehnice linie integrată tipărire, pliere și lipire cutii din carton ondulat HX Series

Cele 2 modele ale liniei integrate de tipărire, pliere și lipire cutii din carton ondulat HX Series

1628X — productivitate maximă pentru formate mari standard

Modelul 1628X al liniei integrate de tipărire, pliere și lipire cutii din carton ondulat atinge 180 buc./min și procesează formate de carton de până la 1540×2880 mm, cu ștanțare de până la 1600×2880 mm. Este alegerea optimă pentru fabricile care produc volume mari de cutii de format mare cu specificații constante, unde viteza de ieșire și automatizarea completă sunt prioritare.

1632X — format extins pentru ambalaje foarte mari

Modelul 1632X extinde lungimea maximă a cartonului la 1540×3280 mm, cu ștanțare de până la 1600×3280 mm — una dintre cele mai mari capacități disponibile într-o linie integrată de tipărire, pliere și lipire cutii din carton ondulat pe piața românească. La 150 buc./min, este soluția pentru producătorii de ambalaje pentru mobilier, electronice mari, echipamente industriale și orice produs care necesită cutii de format extra-mare, tipărite HD și livrate complet asamblate.

Aplicații și industrii pentru linia integrată de tipărire, pliere și lipire cutii din carton ondulat HX Series

Linia integrată de tipărire, pliere și lipire cutii din carton ondulat HX Series este destinată producătorilor de ambalaje care vor să elimine complet operațiile manuale intermediare și să livreze cutii finite — tipărite, pliate, lipite și legate în pachete — direct din linia de producție. Este soluția ideală pentru fabrica modernă de ambalaje din carton ondulat unde productivitatea, calitatea constantă și reducerea manoperei sunt obiective simultane.

Producătorii de ambalaje pentru industria alimentară și a băuturilor utilizează această linie integrată de tipărire, pliere și lipire cutii din carton ondulat pentru a livra cutii gata de utilizare, cu tipărire HD, fără etape suplimentare de asamblare la client. Companiile de logistică și fulfillment care produc volume mari de cutii standard beneficiază de legarea automată în pachete — eliminând o etapă manuală semnificativă din fluxul de ieșire.

Fabricile de mobilier, electrocasnice și echipamente care au nevoie de cutii de format extra-mare (până la 1600×3280 mm pe modelul 1632X), cu clapete lungi (slot adâncime 410 mm) și tipărire de calitate, găsesc în HX Series Folder-Gluer singura soluție integrată disponibilă în România care acoperă simultan toate aceste cerințe fără investiții în echipamente separate.

Cum funcționează linia integrată de tipărire, pliere și lipire cutii din carton ondulat HX Series

1. Alimentare cu vacuum – colile de carton ondulat sunt preluate automat și menținute fixe prin vacuum inferior pe toată traiectoria, cu pompa centrifugă de înaltă presiune cu frecvență variabilă ajustând volumul de aer în funcție de grosimea și calitatea materialului.

2. Eliminare praf și pregătire suprafață – sistemul triplu de eliminare praf (electrostatic + perii rotative + rolă adezivă) curăță suprafața cartonului înainte de tipărire, asigurând aderența optimă a cernelii.

3. Tipărire flexografică HD inferioară – unitățile de tipărire aplică cerneala la 50–133 LPI cu precizie ±0,3 mm; sistemul racletă (scraper) asigură dozare uniformă a cernelii pe cilindrul anilox ceramic importat Murata.

4. Lăcuire și uscare – lac pe apă cu uscare infraroșu cu control termic (temperature control imprint) sau lac UV cu uscare UV, în funcție de cerințele finisajului; suprafețe dure, netede și frumoase după uscare.

5. Slotting și ștanțare computerizate – unitatea de slotting realizează canelurile și liniile de îndoire cu precizie ±1,5 mm; die cutter-ul ștanțează formatul final al cutiei cu precizie ±1 mm, ambele cu reglaj automat din ecranul tactil.

6. Pliere cu servomotor independent – secțiunea de pliere pliază cutia din blank-ul ștanțat, cu servomotorul dedicat sincronizat automat cu viteza liniei principale; precizie ±2 mm pentru toate formatele.

7. Lipire (gluing) cu transmisie servo – unitatea de gluing aplică adezivul și formează cutia pliată, cu corecție unghiulară servo și dispozitiv vacuum superior care controlează dimensiunea gurii cutiei și asigură lipire uniformă fără deschideri sau deformări.

8. Calibrare, numărare și legare automată – cutiile finite sunt calibrate, numărate și legate în pachete pentru ambalarea ulterioară, cu întregul sistem de corecție reglabil electric, fără intervenție manuală la ieșire.

Întrebări frecvente despre linia integrată de tipărire, pliere și lipire cutii din carton ondulat HX Series

Ce avantaj concret oferă integrarea plierii și lipirii față de echipamente separate?

Când tipărirea, ștanțarea, plierea și lipirea se realizează pe echipamente separate, fiecare transfer manual introduce risc de dezaliniere, deteriorare a tiparului sau variații de calitate între loturi. Linia integrată de tipărire, pliere și lipire cutii din carton ondulat HX Series elimină complet aceste transferuri — blank-ul ștanțat trece direct în unitatea de pliere, apoi în gluing, fără niciun operator intermediar. Rezultatul este o calitate mai constantă, mai puține rebuturi și un necesar de manoperă semnificativ mai mic pe aceeași cantitate de producție.

Care e diferența concretă între HX Series (UZX-188) și HX Folder-Gluer (UZX-190)?

HX Series UZX-188 livrează BLANK-uri ștanțate — cutii plate, care urmează să fie pliate și lipite ulterior la client sau pe echipamente separate. HX Folder-Gluer UZX-190 livrează CUTII FINITE — pliate, lipite și legate în pachete, gata pentru ambalare sau expediere. Folder-Gluer adaugă 2 stații suplimentare (pliere cu servo independent + gluing servo cu corecție unghiulară) și unitatea de legare automată. Recomandare: HX Series dacă clienții finali fac asamblarea (tipic în logistică contract sau cross-docking); HX Folder-Gluer dacă livrezi cutii gata de umplere (tipic FMCG, alimentar, electrocasnice).

Ce ROI și economie de manoperă față de un flux clasic cu 4 utilaje separate?

Un flux clasic cu printer + die-cutter + folder + gluer separate necesită minim 6–8 operatori (alimentare, transfer între utilaje, control calitate intermediar, legare manuală pachete) și ocupă 2,5–3× spațiul unei linii integrate. HX Folder-Gluer reduce echipa la 2–3 operatori (1 alimentare, 1 supraveghere flux, 1 ieșire pachete), elimină transferurile manuale și reduce rebuturile cauzate de dezaliniere între stații cu 40–60%. Pentru o fabrică de 80–120 milioane cutii/an, economia anuală de manoperă plus reducerea rebuturilor depășește tipic 250.000 EUR — payback între 18 și 30 de luni.

Ce tipuri de cutii poate produce linia integrată HX Series Folder-Gluer?

Linia integrată produce cutii standard cu clapete (RSC – Regular Slotted Container), cutii cu pliere offset și alte formate cu decalaje (offset cartons), cu dimensiuni de la 420×680 mm minim până la 1600×3280 mm maxim ștanțat (modelul 1632X). Înălțimea minimă de alimentare a foii este de 60 mm, iar spațierea laterală maximă a cutiei este de 400 mm. Adâncimea maximă a slotului de 410 mm permite cutii cu clapete foarte înalte pentru ambalaje voluminoase (frigidere, mașini de spălat, mobilier asamblat).

Poate linia funcționa doar pentru tipărire și ștanțare, fără pliere și lipire?

Da — configurația permite operarea selectivă a stațiilor în funcție de comanda curentă. Linia integrată de tipărire, pliere și lipire cutii din carton ondulat poate livra blank-uri ștanțate fără pliere și lipire atunci când clientul final realizează asamblarea (de exemplu pentru export unde transportul plat reduce costul logistic), sau poate produce cutii finite complet asamblate și legate în pachete când comanda o solicită. Trecerea între cele două moduri se face din panoul tactil, fără intervenție mecanică.

Ce tip de adeziv este folosit la unitatea de gluing și cum se gestionează?

Unitatea de gluing a HX Folder-Gluer poate folosi adeziv pe bază de apă (cold glue, standard pentru cutii din carton ondulat) sau adeziv hot-melt, în funcție de cerințele de viteză și rezistență ale comenzii. Adezivul pe apă este preferat pentru ambalaje în contact cu alimente (compatibil cu cerneala pe bază de apă) și e mai economic; hot-melt asigură lipire instantă pentru viteze foarte mari și rezistență superioară la temperaturi scăzute (transport refrigerat). Roata de formare cu vacuum superior controlează precizia gurii cutiei la ambele tipuri.

Este eligibilă linia integrată HX Folder-Gluer pentru proiecte cu finanțare europeană?

Da, și e deosebit de potrivită pentru dosare de finanțare. UZINEX este membră a Enterprise Europe Network și liniile integrate sunt explicit eligibile în programele de automatizare a producției și creștere a productivității (PNRR digitalizare, Programul Tranziție Justă, Program Regional). Argumentele de eligibilitate sunt puternice: reducere semnificativă a manoperei (componentă socială), eliminare VOC prin cerneală pe apă (componentă mediu), automatizare 6 operații într-un singur flux (componentă digitalizare). UZINEX asigură toată documentația tehnică pentru proceduri de achiziție publică și licitații.

De ce UZINEX pentru o linie integrată de tipărire, pliere și lipire cutii din carton ondulat

• Consultanță tehnică gratuită pentru configurarea liniei – UZINEX evaluează formatele de producție, volumul de cutii, tipul de finisaj și cerințele de automatizare pentru a configura linia integrată de tipărire, pliere și lipire cutii din carton ondulat HX Series exact pentru fluxul specific al fabricii clientului.

• Transport, montaj și punere în funcțiune incluse gratuit – linia integrată este livrată, instalată și pusă în funcțiune la locația clientului de echipa tehnică UZINEX, cu reglaje complete ale tuturor stațiilor și instruirea operatorilor pe echipament real în producție.

• Garanție extinsă 60 de luni – una dintre cele mai lungi garanții disponibile în România pentru linii complete integrate de ambalaje din carton ondulat, cu suport tehnic inclus pe toată durata garanției.

• Suport tehnic național în sub 36 de ore – intervenție fizică sau sesiune video de diagnosticare în mai puțin de 36 de ore de la sesizare, cu linie telefonică dedicată 24/7 pentru clienții UZINEX.

• Manual inteligent AI inclus – documentație completă de utilizare, mentenanță și depanare cu asistență AI, capabilă să rezolve instant peste 96% din solicitările tehnice uzuale fără intervenție umană.

• Eligibilitate completă pentru fonduri europene – UZINEX asigură documentația și suportul complet pentru achiziții cu finanțare UE, PNRR sau fonduri structurale, inclusiv pentru proceduri de licitație publică.

Linia integrată de tipărire, pliere și lipire cutii din carton ondulat HX Series este investiția potrivită pentru fabrica de ambalaje modernă care vrea să elimine operațiile manuale intermediare, să reducă manopera și să livreze cutii finite tipărite HD, pliate, lipite și legate în pachete — direct din linia de producție, fără transfer și fără rebuturi suplimentare.

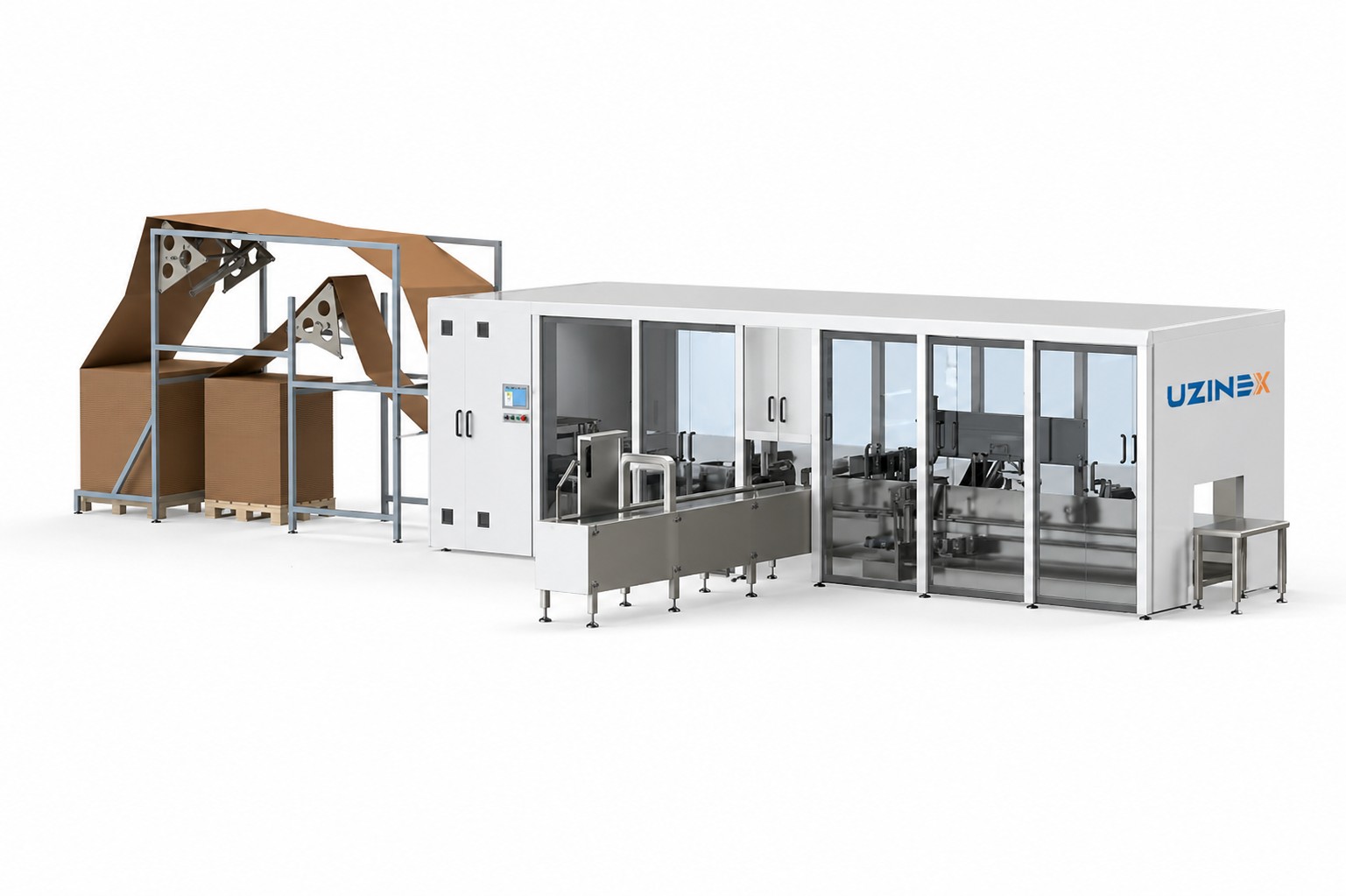

Alternativele tehnice pentru acest tip de operație includ Linie Automată Fabricare Cutii Carton Ondulat Personalizate | UZINEX, Mașină automată de lipire și pliere cutii mici din carton HS-C Series și Mașină automată pentru producția la cerere a cutiilor din carton ondulat.
