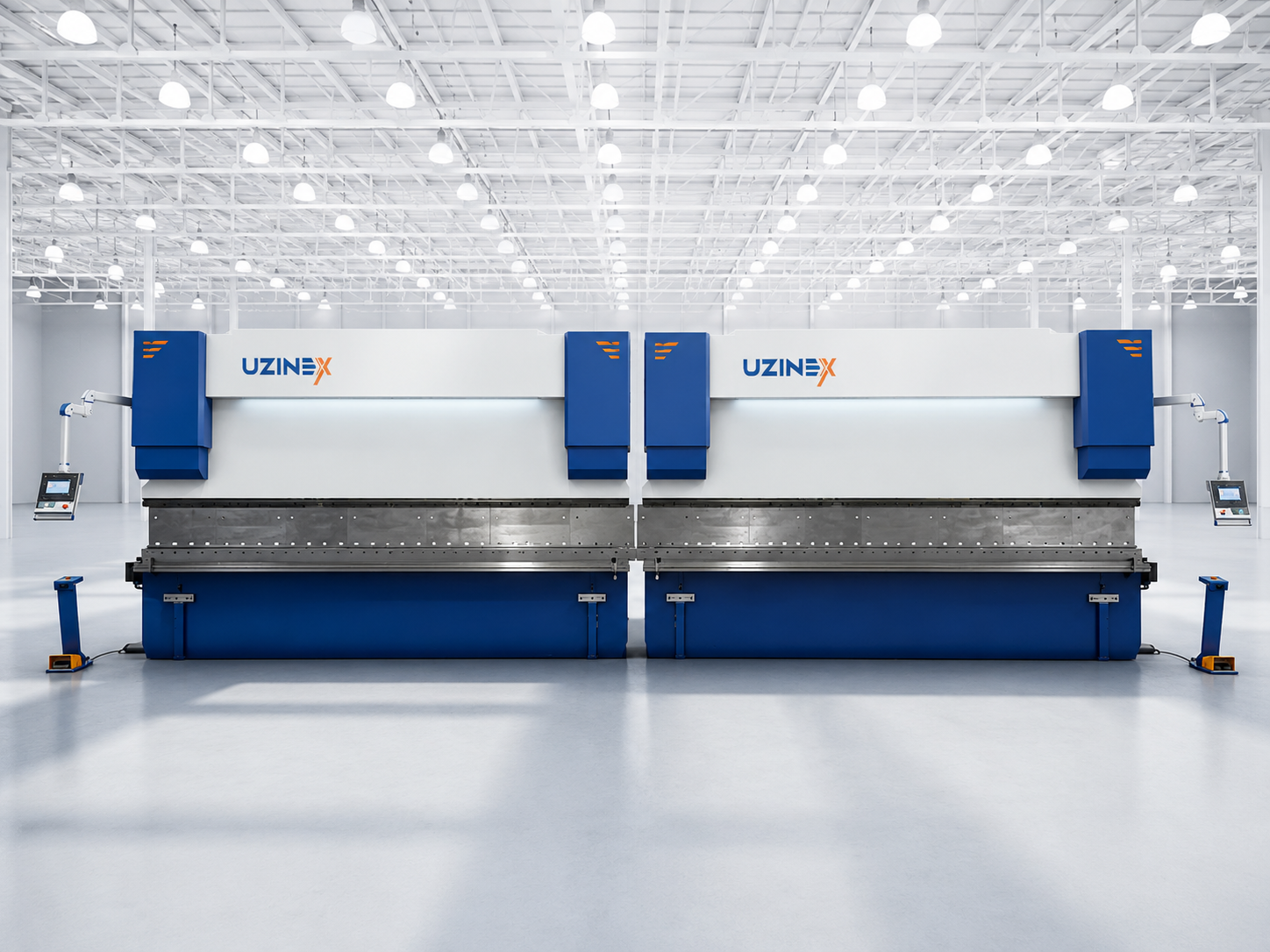

Тандемний CNC листозгинальний прес WyBend T Series

WyBend T Series — це тандемний CNC листозгинальний прес, що складається з 2 повних листозгинальних пресів, синхронізованих на одній робочій лінії, доступний у 5 конфігураціях — від T 1250 (12500 кН / 1250 тонн сумарно, 14571 мм) до T 14000 (140000 кН / 14000 тонн сумарно, 44071 мм) — розроблений для галузей, що обробляють металеві деталі з розмірами, неможливими для обробки на будь-якому одиничному листозгинальному пресі, зокрема найбільшому в родині WyBend G (макс 5000 тонн, 15000 мм). З тандемною CNC системою для повної синхронізації обох пресів, опорою листа до 8,6 м з вантажопідйомністю 1500 кг і робочими довжинами до 44 метрів цей тандемний CNC листозгинальний прес — остаточне рішення для деталей виняткового розміру в суднобудівній, вітроенергетичній і важкоінфраструктурній галузях.

Тандемний принцип тандемного CNC листозгинального преса WyBend T Series полягає в досконалій синхронізації 2 незалежних пресів через уніфіковану CNC систему — обидва преси одночасно виконують той самий профіль згинання, з рівним розподілом навантаження й міліметровою синхронізацією положення верхньої балки. Результат — деталь довжиною 44 метри можна зігнути з точністю й однорідністю одного преса, без зон нерівного кута на стику 2 пресів, типових для несинхронізованих систем.

Ключові переваги тандемного CNC листозгинального преса WyBend T Series

• 2 синхронізовані преси — сумарна сила до 14000 тонн на 44 метрах — тандемний CNC листозгинальний прес WyBend T 14000 поєднує сили 2 пресів по 7000 тонн кожен для загальної сили 14000 тонн на довжині 44071 мм — можливість, недосяжна для будь-якого наявного одиничного преса, що покриває згинання надтовстих суднових чи структурних сталевих листів на повних довжинах суднових секцій чи великих мостових балок.

• Тандемна CNC система синхронізації — однорідний кут на 44 метрах — тандемна CNC система Cybelec / Delem з 8–12 осями на машину досконало синхронізує обидва преси, з рівним розподілом навантаження й корекцією в реальному часі будь-якого відхилення синхронізму, забезпечуючи, що кут згинання однорідний по всій довжині 44 метрів, ніби це один прес.

• Гібридна тандемна гідравлічна система Yaskawa / Bosch Rexroth — подвійна гідравлічна система з гібридним серво приводом Yaskawa Японія рівно розподіляє гідравлічне навантаження між 2 пресами тандемного CNC листозгинального преса, з економією енергії порівняно з гідравлічними системами з фіксованим насосом тієї самої потужності й підвищеною довговічністю гідравлічних компонентів через синхронізацію навантаження.

• Супровідна опора листа 0,6–8,6 м із вантажопідйомністю 1500 кг — супровідна опора листа з регульованою довжиною від 0,6 до 8,6 м і вантажопідйомністю 1500 кг допомагає в маніпулюванні надовгими, надважкими листами під час згинання, запобігаючи прогину матеріалу під власною вагою на довжинах десятків метрів.

• Точний багатоосьовий задній упор ±0,02 мм на довжинах 44 метри — багатоосьова система заднього упора HIWIN з точністю ±0,02 мм працює скоординовано по всій довжині 44 метри, з розширеннями й сегментами, вирівняними через тандемну CNC систему для точного позиціонування надовгих матеріалів.

• Стандартний інтерфейс інструменту Euro й Promecam — сумісність зі стандартними європейськими інструментами TPA / Fibertool забезпечує доступ до всього діапазону профілів згинання, доступних на європейському ринку, зі швидкою зміною навіть на 44-метровій довжині тандемного преса.

• 5 конфігурацій — від 1250 до 14000 тонн, від 14 до 44 метрів — діапазон WyBend T покриває весь інтервал тандемних застосувань, від конфігурації T 1250 для 14-метрових деталей при 1250 тонн до гіганта T 14000 з 14000 тонн на 44 метрах.

Технічні характеристики тандемного CNC листозгинального преса WyBend T Series

Коли потрібен тандемний прес проти одиничного преса високої потужності

Одиничний прес WyBend G 5000 пропонує 5000 тонн на 15 метрах — найбільший одиничний прес у портфелі UZINEX. Тандемний CNC листозгинальний прес WyBend T Series потрібен, коли: довжина деталі перевищує 15 метрів (серія T досягає 44 метрів), потрібна сила перевищує 5000 тонн (серія T досягає 14000 тонн), чи коли специфікації проєкту вимагають згинання повної деталі без проміжних зварних швів на довжинах 14–44 метри.

Альтернативою тандему було б покрокове згинання — обробка деталі сегментами на одиничному пресі й подальше складання зварюванням. Тандемний CNC листозгинальний прес WyBend T Series усуває проміжні зварні з'єднання, виробляючи монолітні деталі 14–44 метри з вищою конструкційною цілісністю й без затратних операцій зварювання, шліфування та інспекції з'єднань.

Застосування й галузі для тандемного CNC листозгинального преса WyBend T Series

Тандемний CNC листозгинальний прес WyBend T Series призначений виключно для галузей, що виробляють найбільші зігнуті металеві деталі на цій планеті. Суднобудівна галузь використовує конфігурації T 5000–T 14000 для згинання повних секцій корпусу судна, які можуть досягати 40–44 метрів завдовжки й потребують сил 5000–14000 тонн для товщин суднової сталі 50–120 мм.

Виробники офшорних вітрових турбін великої потужності використовують тандемний CNC листозгинальний прес WyBend T для виробництва базових секцій веж вітрових турбін діаметром 8–12 метрів і товщиною 60–100 мм, де довжини повних секцій 20–40 метрів потребують тандемної конфігурації для однорідних згинів без швів по колу.

Великі інфраструктурні проєкти — підвісні мости зі сталевими балками, морські шлюзи й дамби з монолітними компонентами — використовують конфігурації T 1250–T 3000 тандемного CNC листозгинального преса WyBend T Series для виробництва структурних балок і профілів 14–30 метрів завдовжки без проміжних з'єднань, забезпечуючи максимальну конструкційну цілісність несучих компонентів.

Як працює тандемний CNC листозгинальний прес WyBend T Series

1. Уніфіковане тандемне CNC-програмування — тандемна CNC система програмує обидва преси одночасно як єдиний блок; оператор вводить параметри деталі лише один раз, а система автоматично розподіляє синхронізовані команди на обидва преси.

2. Безперервна гідравлічна синхронізація — тандемна гідравлічна система Yaskawa/Bosch Rexroth безперервно моніторить і синхронізує положення 2 верхніх балок з міліметровою точністю, забезпечуючи рівний розподіл навантаження й ідентичний кут по всій довжині 44 метри.

3. Скоординоване позиціонування заднього упора на 44 метрах — багатоосьовий задній упор обох пресів позиціонується скоординовано на тій самій відстані від осі згинання з точністю ±0,02 мм, з опорою листа 8,6 м, що допомагає в маніпулюванні надовгими, надважкими листами.

4. Синхронне згинання 1250–14000 тонн — обидва преси виконують згин одночасно й синхронізовано; CNC система коригує в реальному часі будь-яке відхилення синхронізму між 2 балками для однорідності кута по всій довжині деталі.

5. Зняття зі спеціалізованим обладнанням — готові деталі 14–44 метри вагою десятки до сотень тонн знімаються зі спеціалізованими підіймальними системами (мостові крани високої вантажопідйомності), інтегрованими у виробничий потік цеху.

Часті запитання про тандемний CNC листозгинальний прес WyBend T Series

Як тандемна система забезпечує однорідність кута по всій довжині 44 метри?

Тандемна CNC система тандемного CNC листозгинального преса WyBend T Series безперервно моніторить положення обох верхніх балок через енкодери високої роздільності й коригує в реальному часі будь-яке відхилення синхронізму, незалежно регулюючи гідравлічний тиск на кожному пресі. Рівний розподіл навантаження через гібридну систему Yaskawa/Bosch Rexroth забезпечує, що обидва преси рівно сприяють загальній силі, без того, щоб один брав непропорційне навантаження відносно іншого — що генерувало б нерівний кут на стику 2 пресів.

Чому синхронізований CNC тандем, а не 2 незалежні преси з подальшим з'єднанням?

Обробка монолітної деталі 30–44 метри на 2 незалежних пресах передбачала б або згинання сегментами з подальшим зварюванням (затратні операції зварювання, шліфування та інспекції з'єднань, плюс втрата конструкційної цілісності на зварних швах), або спробу вручну вирівняти 2 преси — практично неможливу для промислових допусків. Тандемний CNC листозгинальний прес WyBend T Series усуває обидві проблеми: уніфікована CNC система автоматично синхронізує обидва преси з міліметровою точністю, виробляючи монолітні деталі максимальної конструкційної цілісності, без зварних швів і без проміжних операцій обробки з'єднань.

Який цех і яку інфраструктуру потребує модель T 14000?

Модель T 14000 тандемного CNC листозгинального преса WyBend T Series має розміри 44071×10000×13000 мм (44 метри завдовжки × 10 метрів завширшки × 13 метрів заввишки) і вагу тисячі тонн — вона потребує присвяченого промислового цеху з вільною довжиною щонайменше 50 метрів, вільною висотою 14–15 метрів і спеціальним фундаментом по всій довжині 44 метри для рівномірного розподілу навантаження. Мостові крани високої вантажопідйомності (200–500 тонн) потрібні для маніпулювання готовими деталями. UZINEX координує проєктування повної інфраструктури паралельно з виготовленням обладнання — типовий термін від замовлення до виробництва 12–24 місяці.

Який типовий термін доставки й введення в експлуатацію WyBend T 14000?

Для максимальної конфігурації T 14000 типовий термін від замовлення до фактичного виробництва — 12–24 місяці: 6–9 місяців на виготовлення обладнання, 2–3 місяці на спеціальний транспорт сегментами, 3–6 місяців на збирання в приміщенні клієнта паралельно з підготовкою інфраструктури (фундамент, цех, підіймальні системи), потім 1–2 місяці повного метрологічного калібрування й тестування на реальних матеріалах клієнта. UZINEX призначає присвяченого проєкт-менеджера протягом усього впровадження, з періодичним звітуванням клієнту про статус виготовлення, транспорту й встановлення.

Чи придатний тандемний CNC листозгинальний прес WyBend T Series для європейського фінансування?

Так. UZINEX постачає обладнання для проєктів, фінансованих ЄС — NRRP, Регіональна програма, Програма справедливого переходу — і є членом Enterprise Europe Network. Тандемний CNC листозгинальний прес WyBend T Series придатний для фінансування через програми стратегічних інвестицій у промислову виробничу потужність та інфраструктуру. UZINEX надає технічну документацію для процедур державних закупівель і тендерів.

Чому UZINEX для тандемного CNC листозгинального преса WyBend T Series

• Повна технічна консультація для великомасштабних проєктів — UZINEX оцінює розміри деталі, потрібні сили, вимоги до інфраструктури й виробничий план, щоб рекомендувати оптимальну конфігурацію T.

• Повна координація встановлення — UZINEX координує доставку, фундамент, встановлення й введення в експлуатацію тандемного комплексу, зокрема інтеграцію з підіймальними системами цеху.

• Розширена гарантія 60 місяців — гарантія на всі компоненти обох пресів, зі спеціалізованою технічною підтримкою.

• Спеціалізована технічна підтримка — технічна команда, спеціалізована на тандемних системах, зі швидким втручанням.

• Інтелектуальний посібник на основі ШІ включений — повна документація для експлуатації синхронізованої тандемної системи.

• Придатність для європейського фінансування — повна підтримка для фінансування ЄС, NRRP, структурних фондів для великих стратегічних інвестицій.

Тандемний CNC листозгинальний прес WyBend T Series — це рішення для деталей, неможливих для обробки на одиничному пресі — з 2 синхронізованими CNC пресами, сумарною силою 1250–14000 тонн, робочою довжиною 14–44 метри, гібридною системою Yaskawa/Bosch Rexroth, опорою листа 8,6 м і заднім упором ±0,02 мм на 44 метрах, у 5 конфігураціях від T 1250 до T 14000.
