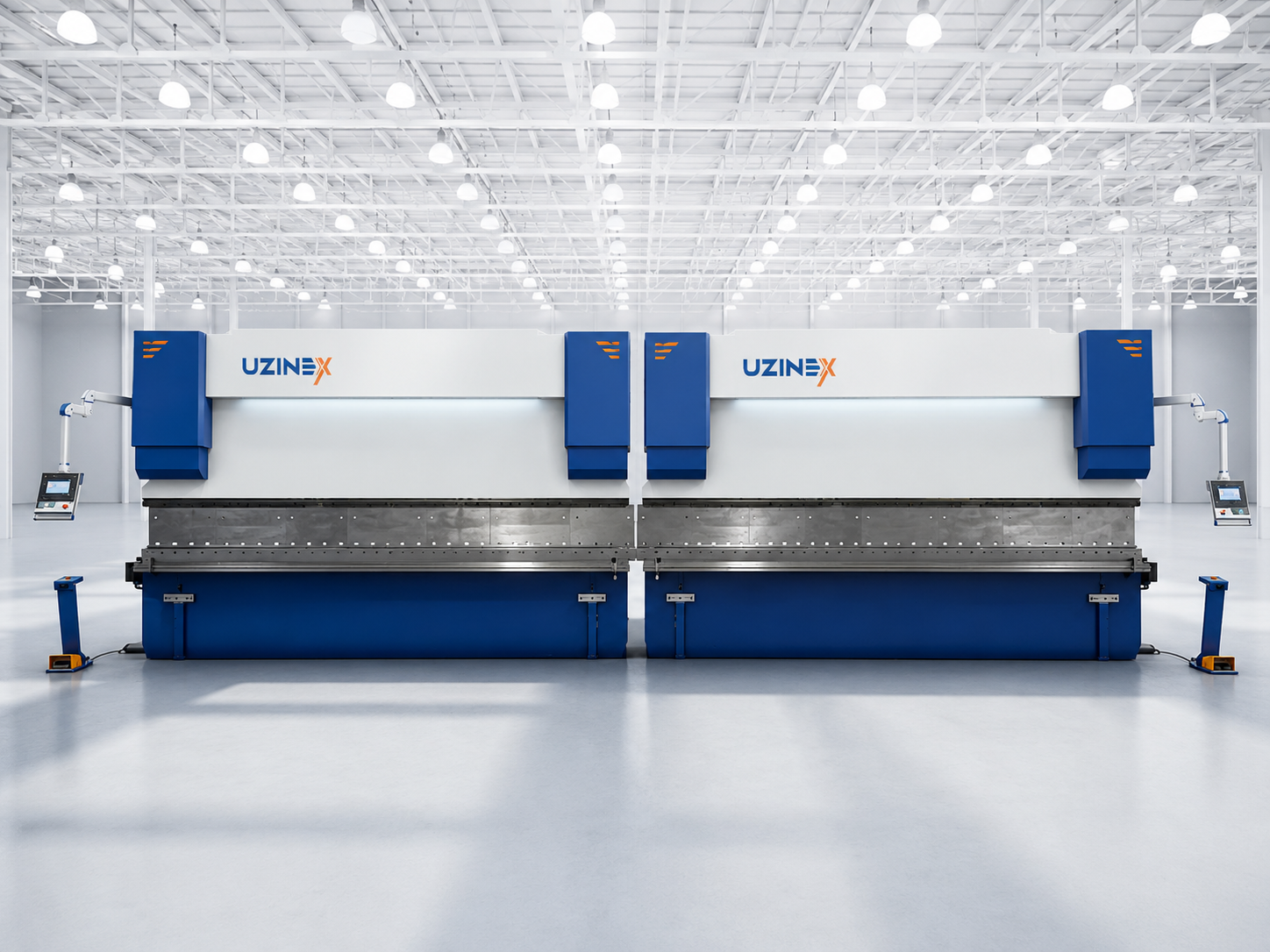

Presă Tandem CNC WyBend T Series

WyBend T Series este o presă tandem CNC compusă din 2 prese complete sincronizate pe o singură linie de lucru, disponibilă în 5 configurații — de la T 1250 (12500 kN / 1250 tone combinat, 14571 mm) până la T 14000 (140000 kN / 14000 tone combinat, 44071 mm) — proiectată pentru industrii care prelucrează piese metalice cu dimensiuni imposibil de procesat pe orice presă unică, inclusiv cea mai mare din familia WyBend G (max 5000 tone, 15000 mm). Cu sistem CNC tandem de sincronizare completă a ambelor prese, suport foaie de până la 8,6 m cu capacitate de 1500 kg și lungimi de lucru de până la 44 de metri, această presă tandem CNC este soluția de ultimă instanță pentru piesele de dimensiuni excepționale din industria navală, energia eoliană și infrastructura grea.

Principiul tandem al presei tandem CNC WyBend T Series constă în sincronizarea perfectă a celor 2 prese independente printr-un sistem CNC unificat — ambele prese execută simultan același profil de îndoire, cu distribuție egală a sarcinii și sincronizare milimetrică a poziției grinzilor superioare. Rezultatul este că o piesă de 44 de metri poate fi îndoită cu precizia și uniformitatea unei prese single, fără zonele cu unghi neuniform la joncțiunea celor 2 prese caracteristice sistemelor nesincronizate.

Avantajele principale ale presei tandem CNC WyBend T Series

• 2 prese sincronizate — forță combinată până la 14000 tone pe 44 de metri — presa tandem CNC WyBend T 14000 combină forțele a 2 prese de 7000 tone fiecare pentru o forță totală de 14000 tone pe lungimea de 44071 mm — capabilitate imposibil de atins cu orice presă unică existentă, acoperind îndoirile tablelor ultra-groase din oțel naval sau structural pe lungimile complete ale secțiunilor de nave sau grinzilor de poduri majore.

• Sistem CNC tandem de sincronizare — unghi uniform pe 44 de metri — sistemul CNC tandem Cybelec / Delem cu 8–12 axe per mașină sincronizează perfect ambele prese, cu distribuție egală a sarcinii și corecție în timp real a oricărei deviații de sincronism, asigurând că unghiul de îndoire este uniform pe toată lungimea de 44 de metri ca și cum ar fi o singură presă.

• Sistem hidraulic tandem hibrid Yaskawa / Bosch Rexroth — sistemul hidraulic dual cu acționare servo hibridă Yaskawa Japonia distribuie egal sarcina hidraulică între cele 2 prese ale presei tandem CNC, cu economie energetică față de sistemele hidraulice fixed-pump de aceeași capacitate și longevitate crescută a componentelor hidraulice prin sincronizarea sarcinilor.

• Suport foaie follow-up 0,6–8,6 m cu 1500 kg capacitate — suportul foaie follow-up cu lungime reglabilă de 0,6 la 8,6 m și capacitate de 1500 kg asistă manipularea tablelor extra-lungi și extra-grele pe durata îndoirii, prevenind flexia materialului sub propria greutate pe lungimile de zeci de metri.

• Cursor multi-axe precis ±0,02 mm pe lungimi de 44 metri — sistemul de cursor multi-axe HIWIN cu precizie ±0,02 mm funcționează coordonat pe toată lungimea de 44 de metri, cu extensii și segmente aliniate prin sistemul CNC tandem pentru poziționarea precisă a materialelor extra-lungi.

• Interfață scule standard Euro și Promecam — compatibilitatea cu sculele standard europene TPA / Fibertool asigură accesul la întreaga gamă de profiluri de îndoire disponibile pe piața europeană, cu schimbare rapidă chiar și pe lungimea de 44 de metri a presei tandem.

• 5 configurații — 1250 la 14000 tone, 14 la 44 metri — gama WyBend T acoperă toată gama de aplicații tandem, de la configurația T 1250 pentru piese de 14 metri la 1250 tone până la gigantul T 14000 cu 14000 tone pe 44 de metri.

Specificații tehnice presă tandem CNC WyBend T Series

Când este necesară presa tandem față de o presă single de capacitate mare

O presă single WyBend G 5000 oferă 5000 tone pe 15 metri — cea mai mare presă unică din portofoliul UZINEX. Presa tandem CNC WyBend T Series este necesară când: lungimea piesei depășește 15 metri (T Series ajunge la 44 metri), forța necesară depășește 5000 tone (T Series ajunge la 14000 tone), sau când specificațiile proiectului impun îndoirea piesei complete fără suduri intermediare pe lungimile de 14–44 metri.

O alternativă la tandem ar fi îndoirea în trepte — procesarea piesei în segmente pe o presă single și asamblarea ulterioară prin sudare. Presa tandem CNC WyBend T Series elimină îmbinările sudate intermediare, producând piese monolitice de 14–44 metri cu integritate structurală superioară și fără operațiile costisitoare de sudare, rectificare și inspecție a îmbinărilor.

Aplicații și industrii pentru presa tandem CNC WyBend T Series

Presa tandem CNC WyBend T Series este destinată exclusiv industriilor care produc cele mai mari piese metalice îndoite realizate pe această planetă. Industria navală utilizează configurațiile T 5000–T 14000 pentru îndoirile secțiunilor complete ale carcaselor de nave, care pot atinge 40–44 de metri lungime și necesită forțe de 5000–14000 tone pentru grosimile de oțel naval de 50–120 mm.

Producătorii de turbine eoliene offshore de mare capacitate utilizează presa tandem CNC WyBend T pentru producția secțiunilor de bază ale turnurilor eoliene cu diametre de 8–12 metri și grosimi de 60–100 mm, unde lungimile secțiunilor complete de 20–40 de metri necesită configurația tandem pentru îndoiri uniforme fără suduri pe circumferință.

Proiectele de infrastructură majoră — poduri suspendate cu grinzi de oțel, ecluze maritime și baraje cu componente monolitice — utilizează configurațiile T 1250–T 3000 ale presei tandem CNC WyBend T Series pentru producția grinzilor și profilelor structurale de 14–30 de metri lungime fără îmbinări intermediare, asigurând integritatea structurală maximă a componentelor portante.

Cum funcționează presa tandem CNC WyBend T Series

1. Programare CNC tandem unificată — sistemul CNC tandem programează simultan ambele prese ca o singură unitate; operatorul introduce parametrii piesei o singură dată, sistemul distribuie automat comenzile sincronizate la ambele prese.

2. Sincronizare hidraulică continuă — sistemul hidraulic tandem Yaskawa/Bosch Rexroth monitorizează și sincronizează continuu pozițiile celor 2 grinzi superioare cu precizie milimetrică, asigurând distribuția egală a sarcinii și unghiul identic pe toată lungimea de 44 de metri.

3. Poziționare cursor coordonată pe 44 de metri — cursorul multi-axe al ambelor prese se poziționează coordonat la aceeași distanță față de axul de îndoire cu precizie ±0,02 mm, cu suportul foaie de 8,6 m asistând manipularea tablelor extra-lungi și extra-grele.

4. Îndoire sincronă 1250–14000 tone — ambele prese execută îndoirea simultan și sincronizat; sistemul CNC corectează în timp real orice deviație de sincronism între cele 2 grinzi pentru uniformitatea unghiului pe toată lungimea piesei.

5. Evacuare cu echipamente specializate — piesele finite de 14–44 metri și zeci–sute de tone sunt evacuate cu sisteme de ridicare specializate (macarale de pod de mare capacitate) integrate în fluxul de producție al halei.

Întrebări frecvente despre presa tandem CNC WyBend T Series

Cum asigură sistemul tandem uniformitatea unghiului pe toată lungimea de 44 de metri?

Sistemul CNC tandem al presei tandem CNC WyBend T Series monitorizează continuu pozițiile ambelor grinzi superioare prin encodere de înaltă rezoluție și corectează în timp real orice deviație de sincronism prin ajustarea independentă a presiunii hidraulice pe fiecare presă. Distribuția egală a sarcinii prin sistemul hibrid Yaskawa/Bosch Rexroth asigură că ambele prese contribuie egal la forța totală, fără ca una să preia o sarcină disproporționată față de cealaltă — ceea ce ar genera un unghi neuniform la joncțiunea celor 2 prese.

De ce tandem CNC sincronizat și nu 2 prese independente cu îmbinare ulterioară?

Procesarea unei piese monolitice de 30–44 metri pe 2 prese independente ar implica fie îndoirea în segmente cu sudare ulterioară (operațiuni costisitoare de sudare, rectificare și inspecție a îmbinărilor, plus pierderea integrității structurale la nivelul sudurilor), fie încercarea de aliniere manuală a celor 2 prese — practic imposibilă pentru toleranțe industriale. Presa tandem CNC WyBend T Series elimină ambele probleme: sistemul CNC unificat sincronizează automat ambele prese cu precizie milimetrică, producând piese monolitice de integritate structurală maximă, fără suduri și fără operațiuni intermediare de finisare a îmbinărilor.

Ce hală și infrastructură necesită modelul T 14000?

Modelul T 14000 al presei tandem CNC WyBend T Series are dimensiuni de 44071×10000×13000 mm (44 metri lungime × 10 metri lățime × 13 metri înălțime) și greutate de mii de tone — necesită hală industrială dedicată cu lungime liberă de minimum 50 de metri, înălțime liberă de 14–15 metri și fundație specială pe toată lungimea de 44 de metri pentru distribuția uniformă a sarcinilor. Macaralele de pod de mare capacitate (200–500 tone) sunt necesare pentru manipularea pieselor finite. UZINEX coordonează proiectarea infrastructurii complete în paralel cu fabricarea echipamentului — termenul tipic de la comandă la producție este de 12–24 luni.

Care este durata tipică de livrare și punere în funcțiune pentru o WyBend T 14000?

Pentru configurația maximă T 14000, durata tipică de la comandă la producție efectivă este de 12–24 luni: 6–9 luni fabricarea echipamentului, 2–3 luni transport special pe segmente, 3–6 luni asamblare la locația clientului în paralel cu pregătirea infrastructurii (fundație, hală, sisteme de ridicare), urmate de 1–2 luni calibrare metrologică completă și testare pe materialele reale ale clientului. UZINEX desemnează un manager de proiect dedicat pe toată durata implementării, cu raportare periodică către client privind stadiul fabricării, transportului și instalării.

Este eligibilă presa tandem CNC WyBend T Series pentru finanțare europeană?

Da. UZINEX livrează echipamente pentru proiecte cu fonduri europene — PNRR, Program Regional, Programul Tranziție Justă — și este membră a Enterprise Europe Network. Presa tandem CNC WyBend T Series este eligibilă pentru finanțare prin programele de investiții strategice în capacitate de producție industrială și infrastructură. UZINEX asigură documentația tehnică pentru proceduri de achiziție publică și licitații.

De ce UZINEX pentru presa tandem CNC WyBend T Series

• Consultanță tehnică completă pentru proiecte de anvergură — UZINEX evaluează dimensiunile pieselor, forțele necesare, cerințele de infrastructură și planul de producție pentru a recomanda configurația T optimă.

• Coordonare completă a instalației — UZINEX coordonează livrarea, fundația, instalarea și punerea în funcțiune a ansamblului tandem, inclusiv integrarea cu sistemele de ridicare ale halei.

• Garanție extinsă 60 de luni — garanție pentru toate componentele ambelor prese, cu suport tehnic specializat.

• Suport tehnic specializat — echipă tehnică specializată pe sisteme tandem, cu intervenție rapidă.

• Manual inteligent AI inclus — documentație completă pentru operarea sistemului tandem sincronizat.

• Eligibilitate pentru fonduri europene — suport complet pentru finanțare UE, PNRR, fonduri structurale pentru investiții strategice majore.

Presa tandem CNC WyBend T Series este soluția pentru piesele imposibil de procesat pe o singură presă — cu 2 prese sincronizate CNC, forță combinată de 1250–14000 tone, lungime de lucru de 14–44 metri, sistem hibrid Yaskawa/Bosch Rexroth, suport foaie de 8,6 m și cursor ±0,02 mm pe 44 de metri, în 5 configurații de la T 1250 la T 14000.

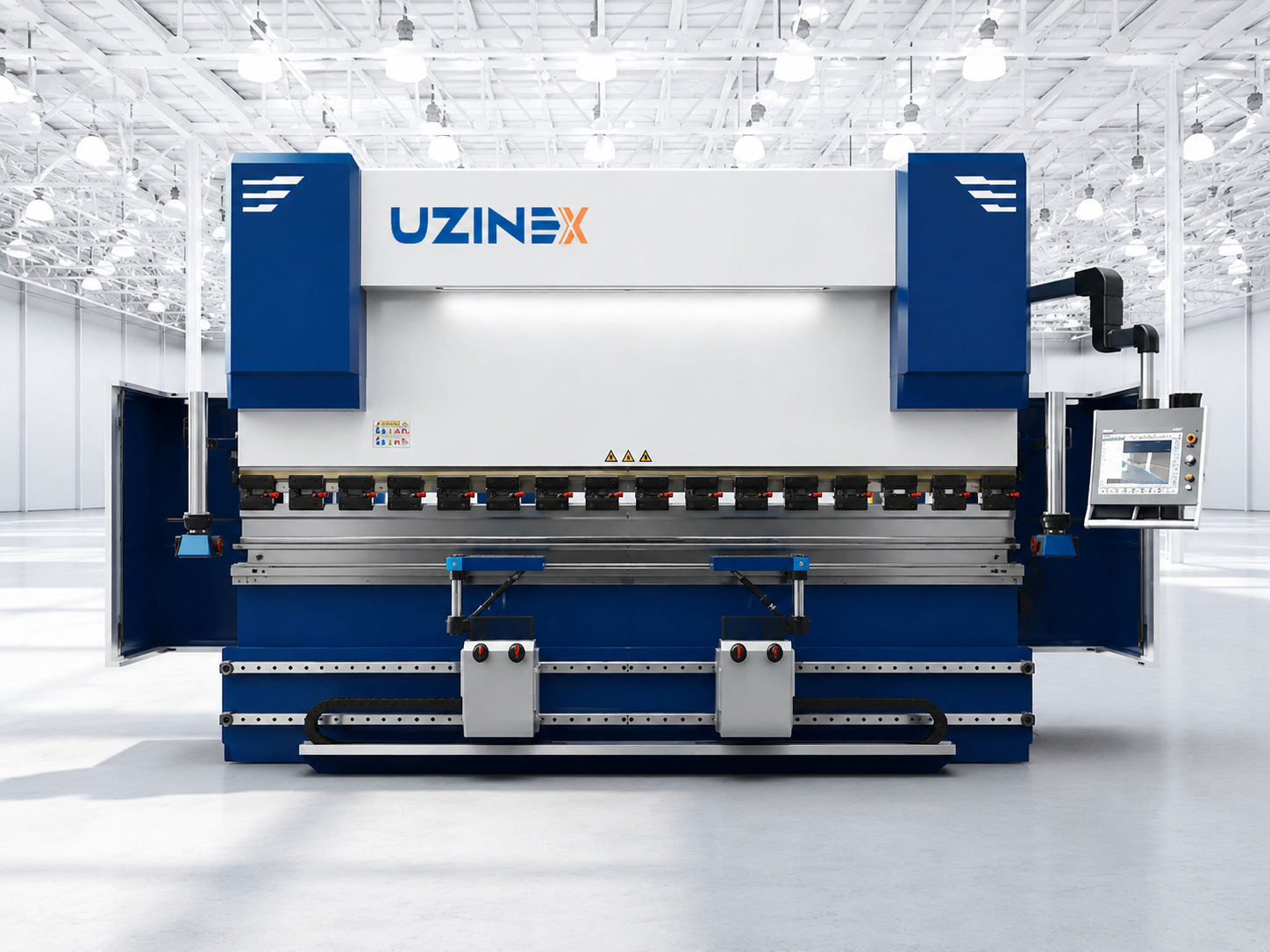

Pe aceeași linie de business, UZINEX livrează și Presă CNC de Îndoit Tablă WyBend C Series, Presă CNC Înaltă Precizie WyBend E Series și Presă de Îndoit CNC Heavy-Duty WyBend H Series pentru aplicații cu cerințe punctuale diferite.
