Presă CNC de Îndoit Tablă WyBend C Series

WyBend C Series este o presă CNC de îndoit tablă cu sistem servo hidraulic sincronizat, cadru de înaltă rigiditate din oțel 300HB+ și sistem CNC cu 8–11 axe și până la 5.000 de unelte programabile, disponibilă în 5 configurații — de la C 40/1500 (400 kN, 1500 mm) până la C 175/4000 (1750 kN, 4000 mm). Cu precizie de îndoire de ±0,01 mm prin servo hidraulic dual Bosch Rexroth / Yaskawa, compensare automată a deflexiei CNC în 15.000 de puncte și cursor multi-axe cu precizie ±0,02 mm, această presă CNC de îndoit tablă este soluția pentru producătorii de piese complexe cu toleranțe strânse care depășesc capacitățile sistemelor NC convenționale.

Față de seria WyBend NC cu sincronizare prin bară de torsiune și precizie ±1°, presa CNC de îndoit tablă WyBend C Series utilizează servomotoare hidraulice independente pe fiecare cilindru, cu feedback continuu de poziție și control în buclă închisă — asigurând precizia de ±0,01 mm independent de variațiile de sarcină, de temperatura hidraulicului sau de uzura în timp a sistemului.

Avantajele principale ale presei CNC de îndoit tablă WyBend C Series

• Servo hidraulic sincronizat Bosch Rexroth / Yaskawa — precizie ±0,01 mm — sistemul servo hidraulic dual cu cilindri independenți și control în buclă închisă Bosch Rexroth Germania / Yaskawa Japonia asigură precizia de îndoire de ±0,01 mm pe toată lungimea de 1500–4000 mm, cu corecție automată în timp real a oricărei deviații față de poziția programată.

• Compensare deflexie CNC în 15.000 de puncte — uniformitate pe toată lungimea — sistemul de compensare CNC a deflexiei grinzii calculează și aplică corecțiile de bombaj în 15.000 de puncte pe lungimea de lucru, asigurând că unghiul de îndoire este uniform pe toată lungimea piesei chiar și la sarcinile maxime, fără zonele subîndoite caracteristice preselor fără compensare activă.

• CNC cu 8–11 axe și 5.000 de unelte programabile — sistemul CNC Delem DA66T / Cybelec al presei CNC de îndoit tablă gestionează 8–11 axe simultan cu o bibliotecă de 5.000 de unelte programabile, calcul automat al parametrilor și programare offline din sistemele CAD/CAM — potrivit pentru producătorii cu varietate mare de piese și schimbări frecvente de program.

• Cadru din oțel 300HB+ cu frezare CNC de precizie — cadrul presei CNC de îndoit tablă este fabricat din oțel 300HB+ cu plăci laterale interioare de minimum 14 mm grosime, tratat termic și frezat CNC de înaltă precizie pentru eliminarea tensiunilor reziduale și garantarea rigidității structurale pe toată durata de viață a echipamentului.

• Cursor multi-axe 5 axe CNC cu precizie ±0,02 mm — cursorul posterior multi-axe cu 5 axe controlate CNC asigură poziționarea materialului cu precizie ±0,02 mm pe toate axele simultan, cu calcul automat al traiectoriei pentru secvențele de îndoire complexe cu mai mulți pași.

• Suport foaie motorizat 1,5–5,5 m — asistare table mari — suportul motorizat pentru foaia de tablă cu lungime reglabilă 1,5–5,5 m și precizie ±0,5 mm asistă operatorul la manipularea tablelor lungi și grele, prevenind deformarea prin greutatea proprie a tablei în timpul îndoirii.

• Sistem de măsurare unghi laser ±0,1° — feedback în timp real — sistemul de măsurare a unghiului de îndoire cu laser asigură feedback în timp real al unghiului efectiv realizat, cu corectare automată pentru compensarea springback-ului specific fiecărui material și grosime, fără măsurare manuală cu raportorul.

Specificații tehnice presă CNC de îndoit tablă WyBend C Series

WyBend C față de WyBend NC — când alegi CNC în locul NC

WyBend NC Series cu sincronizare prin bară de torsiune și precizie ±1° este soluția pentru producția repetitivă de profile standard unde investiția redusă și simplitatea operațională sunt prioritare. Presa CNC de îndoit tablă WyBend C Series cu servo hidraulic și precizie ±0,01 mm este necesară când: toleranțele unghiului depășesc ±0,5°, piesele au secvențe lungi de îndoire cu mai mulți pași, producția include materiale cu springback variabil, sau când programarea offline din CAD/CAM este necesară pentru eficiență maximă. UZINEX asigură consultanță gratuită pentru selecția seriei potrivite.

Aplicații și industrii pentru presa CNC de îndoit tablă WyBend C Series

Presa CNC de îndoit tablă WyBend C Series este destinată producătorilor de piese metalice complexe cu toleranțe strânse — dulapuri electrice de precizie, componente auto, echipamente medicale, carcase de echipamente electronice și structuri aerospațiale unde toleranța unghiulară de ±0,01 mm și repetabilitatea de la serie la serie sunt obligatorii pentru funcționarea corectă a produsului final.

Atelierele de subcontractare care produc piese diverse pentru multipli clienți beneficiază de biblioteca de 5.000 de unelte și programarea offline a presei CNC de îndoit tablă WyBend C Series — fiecare comandă nouă este programată în software CAD/CAM și transferată direct la mașină, cu simulare vizuală a secvenței de îndoire înainte de pornirea producției, eliminând rebuturile de primă piesă.

Producătorii de mobilier metalic premium, fațade arhitecturale și profile de aluminiu de precizie utilizează suportul foaie motorizat 1,5–5,5 m și sistemul de măsurare unghi laser al presei CNC de îndoit tablă WyBend C Series pentru manipularea și îndoirea precisă a tablelor și profilelor lungi fără deformarea tablei sau variații de unghi pe lungime.

Cum funcționează presa CNC de îndoit tablă WyBend C Series

1. Programare CNC sau import offline — programul de îndoire este creat pe panoul CNC Delem DA66T sau importat din software CAD/CAM offline; sistemul calculează automat parametrii pentru fiecare îndoire din secvență, inclusiv compensarea springback-ului pentru materialul selectat.

2. Setare automată compensare deflexie — sistemul CNC calculează și aplică profilul de bombaj optim în 15.000 de puncte pe lungimea de lucru pentru sarcina curentă, asigurând unghiul uniform pe toată lățimea piesei de la prima îndoire.

3. Poziționare cursor multi-axe — cele 5 axe CNC ale cursorului posterior se poziționează simultan la coordonatele programate cu precizie ±0,02 mm, cu calculul automat al traiectoriei pentru evitarea coliziunilor cu piesa sau sculele.

4. Îndoire cu servo hidraulic în buclă închisă — cilindrii servo hidraulici independenți Bosch Rexroth coboară grinda la viteza rapidă și comută la viteza lentă de îndoire; feedback-ul continuu de poziție corectează orice deviație în timp real pentru atingerea unghiului programat cu precizie ±0,01 mm.

5. Verificare unghi laser și corectare automată — sistemul de măsurare laser verifică unghiul efectiv al îndoirii; dacă springback-ul real diferă de cel calculat, sistemul corectează automat parametrul pentru îndoirile următoare din aceeași serie.

Întrebări frecvente despre presa CNC de îndoit tablă WyBend C Series

Ce înseamnă compensarea deflexiei în 15.000 de puncte?

La presarea unei table pe lungimea întreagă de 3200–4000 mm, grinda superioară și masa inferioară se deformează elastic sub sarcina de 100–175 tone — o deformare care generează un unghi mai deschis în zona centrală față de capete. Presa CNC de îndoit tablă WyBend C Series compensează această deflexie prin bombajul activ al mesei inferioare calculat în 15.000 de puncte, asigurând că forța de îndoire este uniformă pe toată lungimea și unghiul final este egal în toate punctele de pe lungimea piesei.

Ce avantaj concret oferă programarea offline față de programarea la mașină?

Programarea offline permite pregătirea programului de îndoire în software CAD/CAM în timp ce mașina produce altă comandă — eliminând timpii de nefuncționare pentru programare. Simularea vizuală 3D a secvenței de îndoire identifică coliziunile între piesă, scule și cursor înainte de pornirea producției, reducând rebuturile de primă piesă. Pe presa CNC de îndoit tablă WyBend C Series, programele offline pot fi transferate direct prin rețea sau USB, cu validare automată a parametrilor la transfer.

Ce este servo hidraulic în buclă închisă și de ce e diferit de hidraulicul standard?

Hidraulicul standard al unei prese NC convenționale acționează cilindrii cu electrovalve on/off sau proporționale, fără feedback continuu de poziție — orice variație de temperatură a uleiului, sarcină sau uzură a componentelor afectează direct precizia finală. Servo hidraulicul în buclă închisă al presei CNC de îndoit tablă WyBend C Series măsoară continuu poziția cilindrilor cu traductoare de înaltă precizie și corectează în timp real comanda către valvele servo proporționale Bosch Rexroth / Yaskawa pentru atingerea exactă a poziției programate. Rezultatul: precizia de ±0,01 mm pe ciclu, indiferent de condițiile de operare sau de starea sistemului hidraulic.

Pentru ce complexitate de producție se justifică WyBend C Series față de NC Series?

Presa CNC de îndoit tablă WyBend C Series justifică investiția suplimentară când producția conține: piese cu toleranțe sub ±0,5° pe unghi (auto, medical, aerospațial), secvențe cu 8+ pași de îndoire pe piesă unde controlul cursor 5 axe elimină erorile cumulative, materiale variabile (inox/aluminiu/oțel) cu springback diferit ce necesită compensare automată, sau atelier de subcontractare cu zeci de comenzi pe lună unde programarea offline din CAD/CAM economisește ore de timp neproductiv pe mașină. Pentru producția repetitivă de profile standard în atelier metalic, NC Series oferă raportul productivitate/cost mai bun.

Este eligibilă presa CNC de îndoit tablă WyBend C Series pentru finanțare europeană?

Da. UZINEX livrează echipamente pentru proiecte cu fonduri europene — PNRR, Program Regional, Programul Tranziție Justă — și este membră a Enterprise Europe Network. Presa CNC de îndoit tablă WyBend C Series poate fi inclusă în dosare de finanțare pentru modernizarea capacității de producție. UZINEX asigură documentația tehnică completă pentru proceduri de achiziție publică și licitații.

De ce UZINEX pentru presa CNC de îndoit tablă WyBend C Series

• Consultanță tehnică gratuită — NC sau CNC, model optim — UZINEX evaluează toleranțele necesare, complexitatea pieselor, volumul de producție și cerințele de programare pentru a recomanda WyBend NC sau C și modelul optim.

• Transport, montaj și punere în funcțiune incluse gratuit — presa CNC de îndoit tablă este livrată, instalată și calibrată la locația clientului, cu configurarea sistemului CNC, calibrarea unghiulară și instruirea operatorilor.

• Garanție extinsă 60 de luni — garanție pentru toate componentele cu suport tehnic și intervenție în sub 36 de ore.

• Suport tehnic național în sub 36 de ore — linie telefonică 24/7 și intervenție rapidă.

• Manual inteligent AI inclus — asistență AI pentru 96%+ din solicitările tehnice.

• Eligibilitate completă pentru fonduri europene — documentație și suport pentru finanțare UE, PNRR, fonduri structurale.

Presa CNC de îndoit tablă WyBend C Series este soluția pentru producătorii care nu acceptă compromisuri de precizie — cu servo hidraulic Bosch Rexroth/Yaskawa la ±0,01 mm, compensare deflexie CNC în 15.000 puncte, 8–11 axe și 5.000 unelte programabile, cursor 5 axe ±0,02 mm, măsurare unghi laser și suport foaie motorizat, în 5 modele de la 400 kN/1500 mm la 1750 kN/4000 mm.

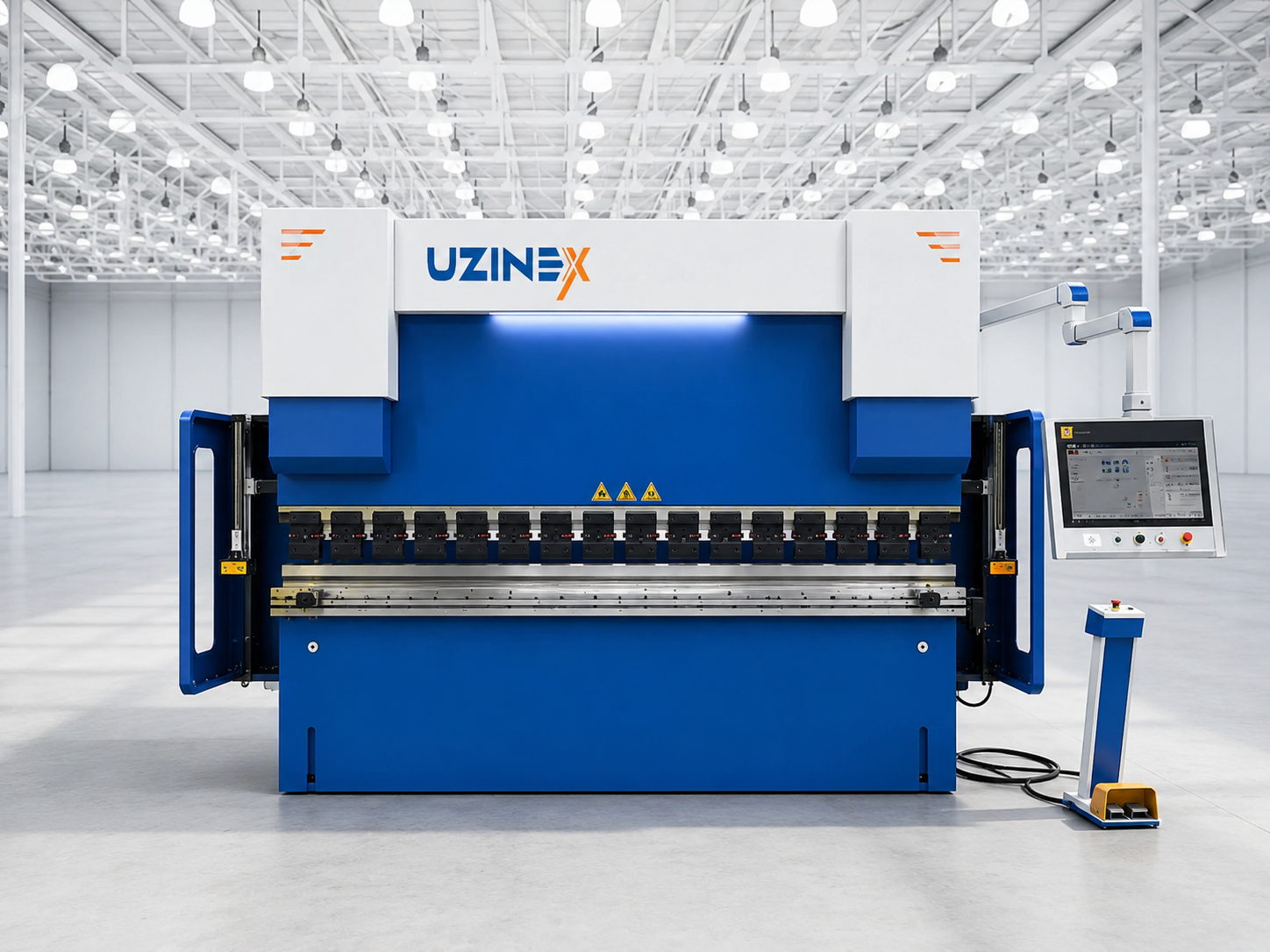

Pentru cerințe conexe din gama Prese de îndoit tablă CNC, UZINEX oferă și Presă CNC Înaltă Precizie WyBend E Series, Presă de Îndoit CNC Heavy-Duty WyBend H Series și Presă de Îndoit Tablă Extra-Mare WyBend G Series — soluții complementare cu abordări tehnice diferite.
