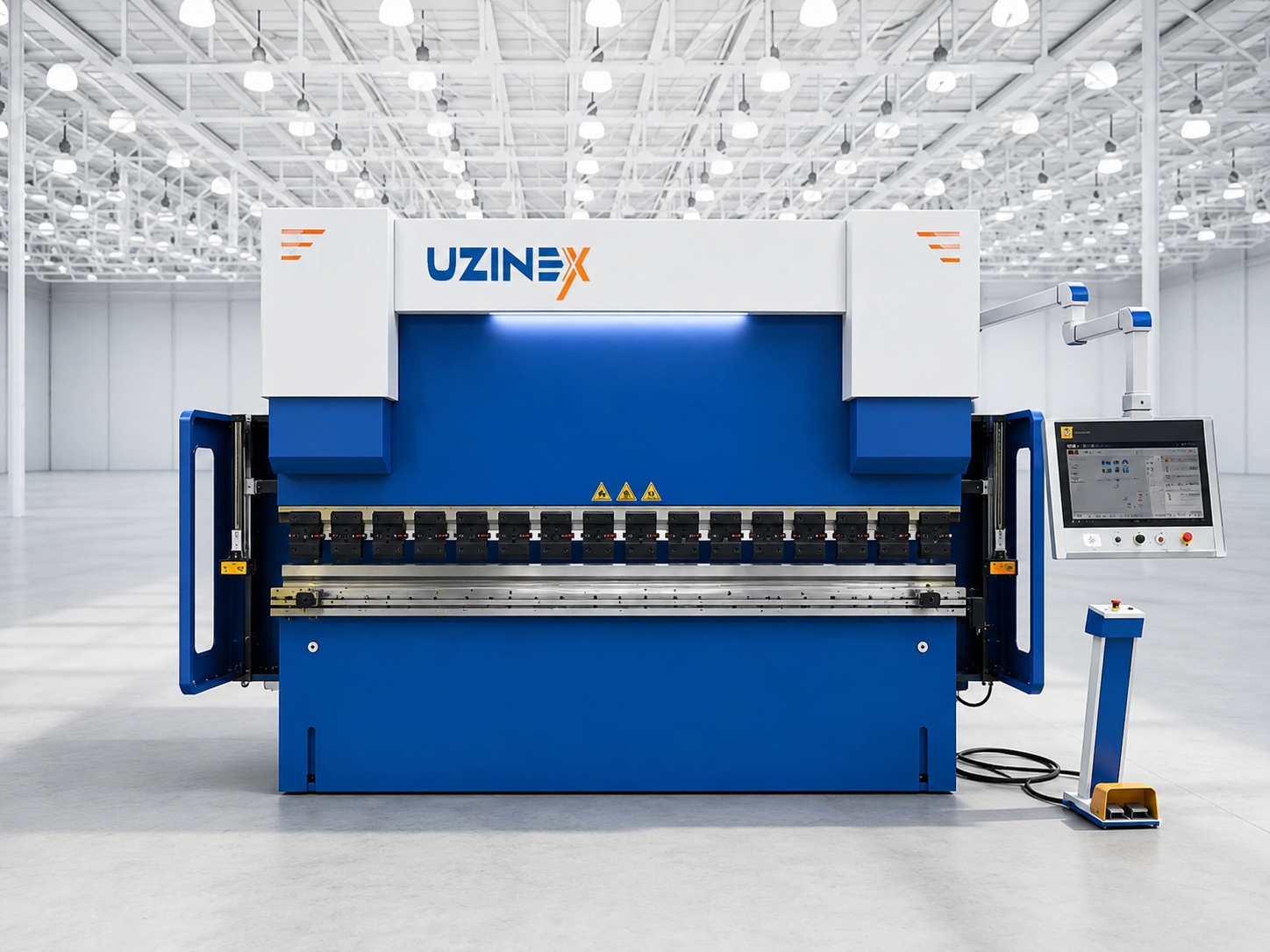

Presă de Îndoit Tablă Extra-Mare WyBend G Series

WyBend G Series este o presă de îndoit tablă extra-mare CNC heavy-duty de capacitate excepțională, disponibilă în 5 configurații — de la G 1000 (10.000 kN / 1000 tone, 6000 mm) până la G 5000 (50.000 kN / 5000 tone, 15000 mm) — proiectată pentru industriile navale, construcțiilor grele și infrastructurii care prelucrează table și profile metalice de dimensiuni și greutăți imposibil de procesat pe orice alt echipament din familia WyBend. Cu cadru ranforsat din oțel 300HB+ cu kit de ranforsare dedicat, sistem hidraulic de înaltă capacitate Parker / Bosch Rexroth și sistem CNC de compensare deflexie pentru formate extra-mari, această presă de îndoit tablă extra-mare reprezintă cel mai mare echipament de îndoire din portofoliul UZINEX.

Modelul WyBend G 5000 cu forța de 5000 tone și lungimea de lucru de 15 metri este un echipament de dimensiuni uriașe — 20×10×15 metri — destinat exclusiv operațiunilor de îndoire industrială la scară navală sau de infrastructură grea. Cadrul ultra-rigid cu kit de ranforsare suplimentar Fibro Customize asigură rigiditatea structurală necesară pentru a nu deforma geometric mașina sub forțele de zeci de mii de kiloNewton aplicate pe lungimi de 10–15 metri.

Avantajele principale ale presei de îndoit tablă extra-mare WyBend G Series

• Forță îndoire 1000–5000 tone — capabilitate industrială extremă — presa de îndoit tablă extra-mare WyBend G Series depășește cu mult capacitatea seriei H (max 800 tone), cu modelele G 3000 și G 5000 la 3000 și respectiv 5000 tone acoperind aplicațiile de îndoire a tablelor ultra-groase (50–200 mm) din industria navală și construcțiile grele, imposibil de procesat pe orice presă standard.

• Lungime de lucru până la 15000 mm — piese de 15 metri — modelul G 5000 al presei de îndoit tablă extra-mare procesează piese de până la 15 metri lungime, acoperind secțiunile complete ale carcaselor de nave, grinzilor de poduri și structurilor industriale extra-lungi care nu pot fi procesate în trepte fără îmbinări intermediare.

• Cadru ranforsat 300HB+ cu kit de ranforsare dedicat — cadrul ultra-rigid al presei de îndoit tablă extra-mare WyBend G Series este fabricat din oțel 300HB+ cu kit de ranforsare Fibro Customize aplicat suplimentar în zonele critice de solicitare maximă, asigurând că geometria mașinii nu se deformează permanent sub forțele de 10.000–50.000 kN aplicate repetat în producție continuă.

• Sistem hidraulic de înaltă capacitate Parker / Bosch Rexroth — pompele hidraulice de înaltă capacitate Parker și Bosch Rexroth asigură debitul și presiunea necesare pentru acționarea cilindrilor la forțe de 1000–5000 tone cu răspuns rapid și presiune constantă pe toată lungimea de 6000–15000 mm.

• Sistem CNC crowning la scară mare — uniformitate pe 15 metri — compensarea automată a deflexiei pentru formate extra-mari calculează și aplică bombajul pe lungimi de 6000–15000 mm, asigurând că unghiul de îndoire este uniform pe toată lungimea piesei chiar și la forțele de 5000 tone unde deflexia fără compensare ar fi de câțiva centimetri.

• Cursor cu extensii pentru formate extra-mari — ±0,02 mm — extensiile dedicate ale cursorului posterior HIWIN permit poziționarea precisă a materialelor extra-lungi cu precizie ±0,02 mm, chiar și la distanțele mari față de axul de îndoire specifice tablelor de 10–15 metri lungime.

• Suport foaie follow-up pentru table extra-lungi — sistemul de suport foaie follow-up sincronizat cu mișcarea grinzii asistă manipularea tablelor de sute de tone pe lungimile de 6000–15000 mm, prevenind flexia tablei sub propria greutate în afara zonei de îndoire.

Specificații tehnice presă de îndoit tablă extra-mare WyBend G Series

WyBend G față de WyBend H — de la 800 tone la 5000 tone

WyBend H Series cu sistemul hibrid servo și forțe de 300–800 tone este soluția pentru industria grea standard. Presa de îndoit tablă extra-mare WyBend G Series acoperă un segment complet diferit — 1000–5000 tone — unde nu există alternative în portofoliul UZINEX și unde echipamentele de până la 800 tone sunt sub-dimensionate pentru grosimile și lungimile tablelor procesate. La forțe de 1000 tone și peste, sistemul hidraulic fix Parker/Bosch Rexroth este ales față de sistemul hibrid servo pentru fiabilitatea maximă la sarcini extreme și continue.

Aplicații și industrii pentru presa de îndoit tablă extra-mare WyBend G Series

Presa de îndoit tablă extra-mare WyBend G Series este destinată exclusiv industriilor care procesează table ultra-groase și profile de dimensiuni excepționale. Șantierele navale utilizează modelele G 2000–G 5000 pentru îndoirile profilelor de coc din table de oțel naval de 50–100 mm grosime pe lungimi de 10–15 metri — specificații imposibil de acoperit cu presele standard de 800 tone.

Producătorii de echipamente pentru industria extractivă — excavatoare miniere, concasoare, benzi transportoare industriale — utilizează modelele G 1000 și G 1500 ale presei de îndoit tablă extra-mare pentru producția cadrelor și structurilor de susținere masive din oțel Hardox de 40–80 mm grosime, unde forțele de 1000–1500 tone sunt necesare pentru îndoirile pe profile scurte dar ultra-groase.

Producătorii de structuri de poduri metalice și infrastructură hidrotehnică (baraje, ecluze, stăvilare) utilizează modelele medii G 1500–G 2000 ale presei de îndoit tablă extra-mare pentru producția grinzilor și tablierelor de poduri din table de 30–60 mm grosime pe lungimile de 8000–10000 mm, cu sistemul CNC crowning asigurând uniformitatea unghiulară pe toată lungimea pieselor portante.

Cum funcționează presa de îndoit tablă extra-mare WyBend G Series

1. Programare CNC și calcul forță automat — sistemul CNC Cybelec/Delem calculează forța necesară pentru materialul și grosimea programate, verificând încadrarea în capacitatea modelului selectat; la forțe de 1000–5000 tone, calculul precis previne supraîncărcarea echipamentului.

2. Compensare deflexie la scară mare — sistemul CNC crowning calculează profilul de bombaj pentru lungimile de 6000–15000 mm; la forțe de mii de tone, deflexia fără compensare ar depăși câțiva centimetri pe lungimea de 15 metri — bombajul activ o reduce la sub ±0,01 mm.

3. Poziționare cursor cu extensii pentru formate mari — cursorul cu extensii HIWIN se poziționează la distanța programată cu ±0,02 mm chiar și pe tablele de 10–15 metri lungime, cu suportul foaie follow-up asistând manipularea materialelor de sute de tone.

4. Îndoire hidraulică la 1000–5000 tone — sistemele hidraulice Parker/Bosch Rexroth acționează cilindrii la forțele programate cu presiune constantă pe toată lungimea de 6000–15000 mm; cadrul ultra-rigid cu kit de ranforsare asigură că geometria mașinii rămâne neschimbată sub sarcini extreme.

5. Evacuare piesă cu suport sincronizat — suportul foaie follow-up asistă evacuarea piesei finite; la dimensiunile extreme ale pieselor produse pe WyBend G Series, operațiunea de evacuare implică de regulă echipamente de ridicare (macarale, manipulatoare) integrate în fluxul de producție.

Întrebări frecvente despre presa de îndoit tablă extra-mare WyBend G Series

Ce grosime maximă de tablă poate îndoi presa WyBend G Series?

Grosimea maximă procesabilă depinde de modelul ales, materialul tablei și lungimea de îndoire. La forța de 5000 tone pe lungimea de 15000 mm, presa de îndoit tablă extra-mare WyBend G 5000 poate îndoi table din oțel carbon de până la 150–200 mm grosime pe formate scurte, sau table de 50–80 mm pe formate lungi de 10–15 metri. UZINEX asigură calculul exact al grosimii maxime în funcție de materialul specific, lungimea de îndoire și unghiul dorit înainte de recomandarea modelului.

Ce cerințe de infrastructură (fundație, hală) necesită WyBend G Series?

Presa de îndoit tablă extra-mare WyBend G Series necesită fundații speciale dimensionate pentru greutatea echipamentului (de la câteva sute de tone la G 1000 până la mii de tone la G 5000), hale cu înălțime liberă de 8–16 metri și sisteme de ridicare (macarale de pod) cu capacitate de 50–500 tone pentru manipularea tablelor procesate. UZINEX asigură consultanță completă pentru proiectarea fundației, specificarea halei și a sistemelor de ridicare necesare înainte de achiziție.

De ce hidraulic clasic Parker/Bosch în loc de sistemul hibrid servo de pe WyBend H Series?

Sistemul hibrid hidraulic-servo al seriei H Series oferă economie energetică de 40–70% — un avantaj semnificativ la forțe de 300–800 tone. La forțele de 1000–5000 tone ale presei de îndoit tablă extra-mare WyBend G Series, prioritatea inginerească se schimbă către fiabilitate maximă și capacitate de absorbție a vârfurilor de sarcină extreme — sistemele hibride servo la această scară ar implica costuri și complexitate disproporționate. Sistemul hidraulic clasic Parker/Bosch Rexroth de înaltă capacitate, dimensionat generos pentru sarcini continue de mii de tone, asigură fiabilitate industrială pe decenii de funcționare în condițiile severe ale industriei navale și construcțiilor grele. UZINEX recomandă seria H pentru aplicații sub 800 tone unde economia energetică este prioritară, și seria G când dimensiunile pieselor impun forțe peste 1000 tone.

Cât durează livrarea și instalarea unei WyBend G 5000?

Modelul G 5000 al presei de îndoit tablă extra-mare WyBend G Series are dimensiuni de 20×10×15 metri și greutate de mii de tone — livrarea implică transport special pe segmente, asamblare la locația clientului și calibrare metrologică pe câteva săptămâni. Termenul tipic de la comandă la punere în funcțiune este de 6–12 luni, în funcție de complexitatea infrastructurii necesare la client (fundație, hală, sisteme de ridicare). UZINEX coordonează întregul proces — proiectare fundație, transport special, asamblare, calibrare și instruire echipa de operare — cu un manager de proiect dedicat pe toată durata implementării.

Este eligibilă presa de îndoit tablă extra-mare WyBend G Series pentru finanțare europeană?

Da. UZINEX livrează echipamente pentru proiecte cu fonduri europene — PNRR, Program Regional, Programul Tranziție Justă — și este membră a Enterprise Europe Network. Presa de îndoit tablă extra-mare WyBend G Series este eligibilă pentru finanțare prin programele de investiții strategice în capacitate de producție industrială grea. UZINEX asigură documentația tehnică pentru proceduri de achiziție publică și licitații.

De ce UZINEX pentru presa de îndoit tablă extra-mare WyBend G Series

• Consultanță tehnică completă — dimensionare, model și infrastructură — UZINEX evaluează forțele necesare, grosimile, lungimile și cerințele de infrastructură pentru a recomanda modelul G optim și condițiile complete de instalare.

• Transport, montaj și punere în funcțiune incluse — echipa tehnică UZINEX coordonează livrarea și instalarea echipamentelor de dimensiuni extreme, inclusiv coordonarea cu echipele de fundație și macaragii.

• Garanție extinsă 60 de luni — garanție pentru toate componentele cu suport tehnic și intervenție în sub 36 de ore.

• Suport tehnic specializat industrial greu — linie telefonică 24/7 și echipă tehnică specializată pe echipamente de forță mare.

• Manual inteligent AI inclus — documentație completă cu asistență AI pentru solicitările tehnice.

• Eligibilitate pentru fonduri europene — documentație și suport pentru finanțare UE, PNRR, fonduri structurale pentru investiții strategice.

Presa de îndoit tablă extra-mare WyBend G Series este soluția pentru industriile navale, construcțiile grele și infrastructura care prelucrează table ultra-groase pe lungimi de până la 15 metri — cu forțe de 1000–5000 tone, cadru ultra-rigid ranforsat 300HB+, sistem hidraulic Parker/Bosch Rexroth, CNC crowning pentru uniformitate pe 15 metri și cursor cu extensii ±0,02 mm, în 5 modele de la G 1000 la G 5000.

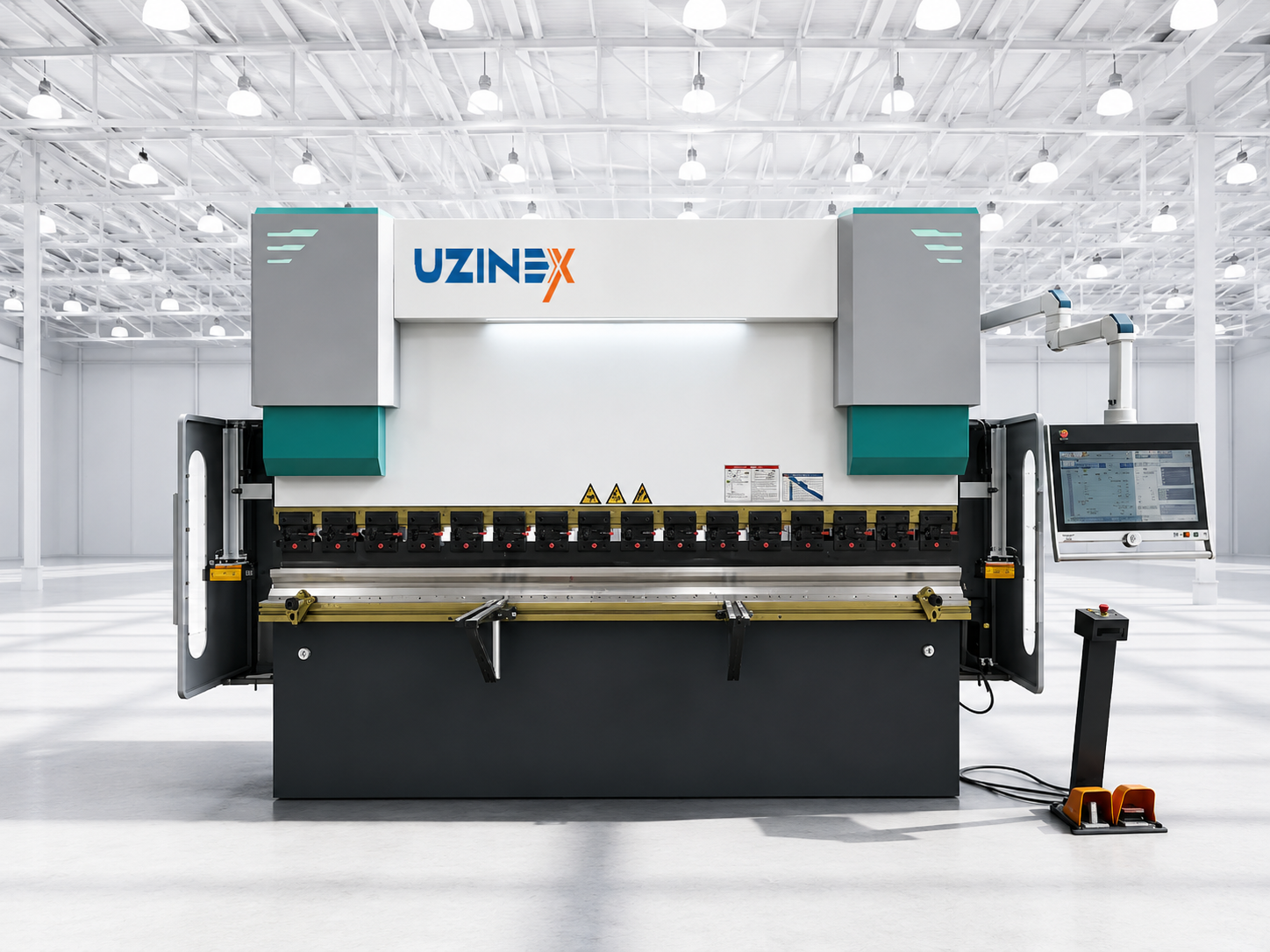

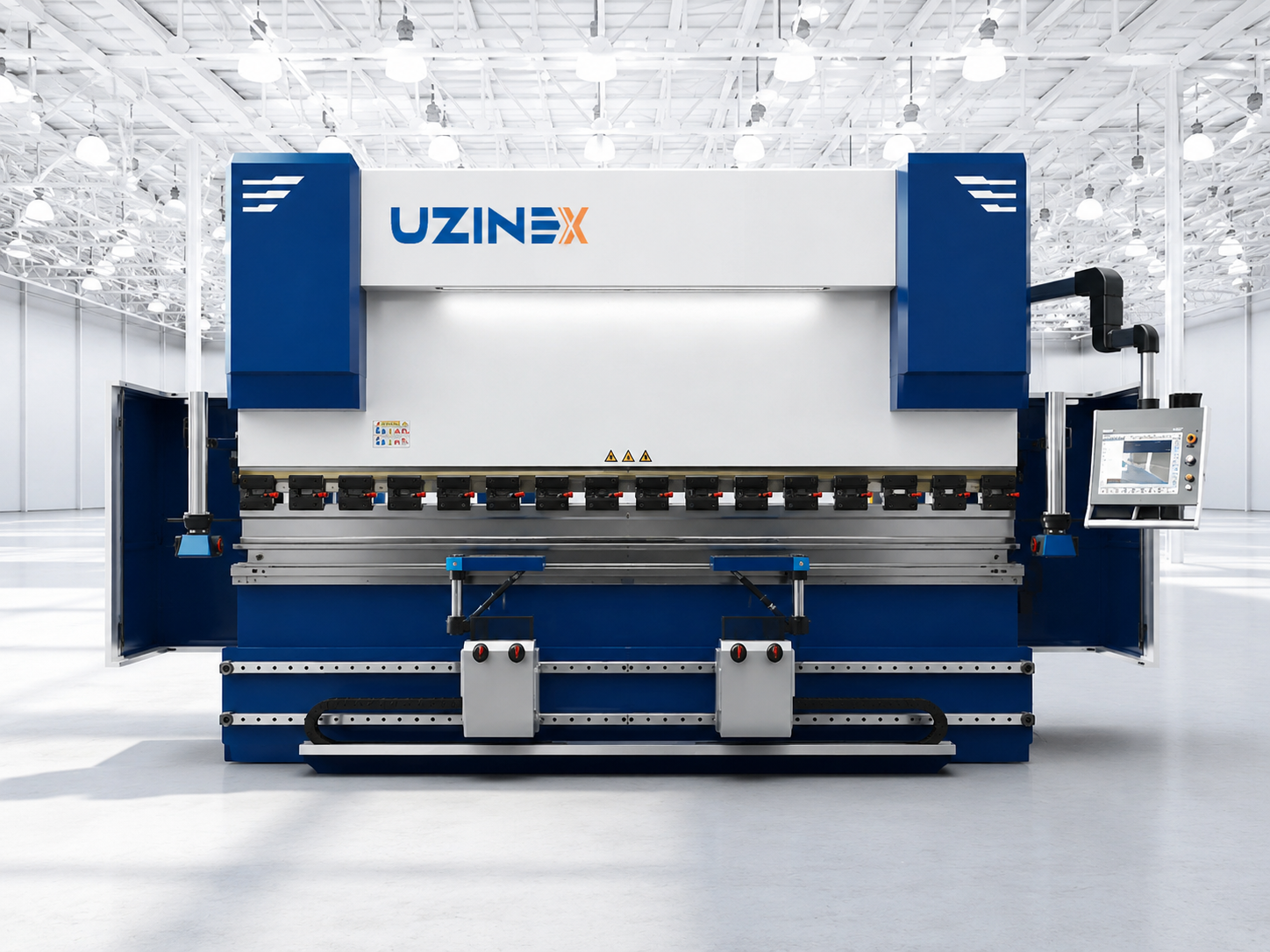

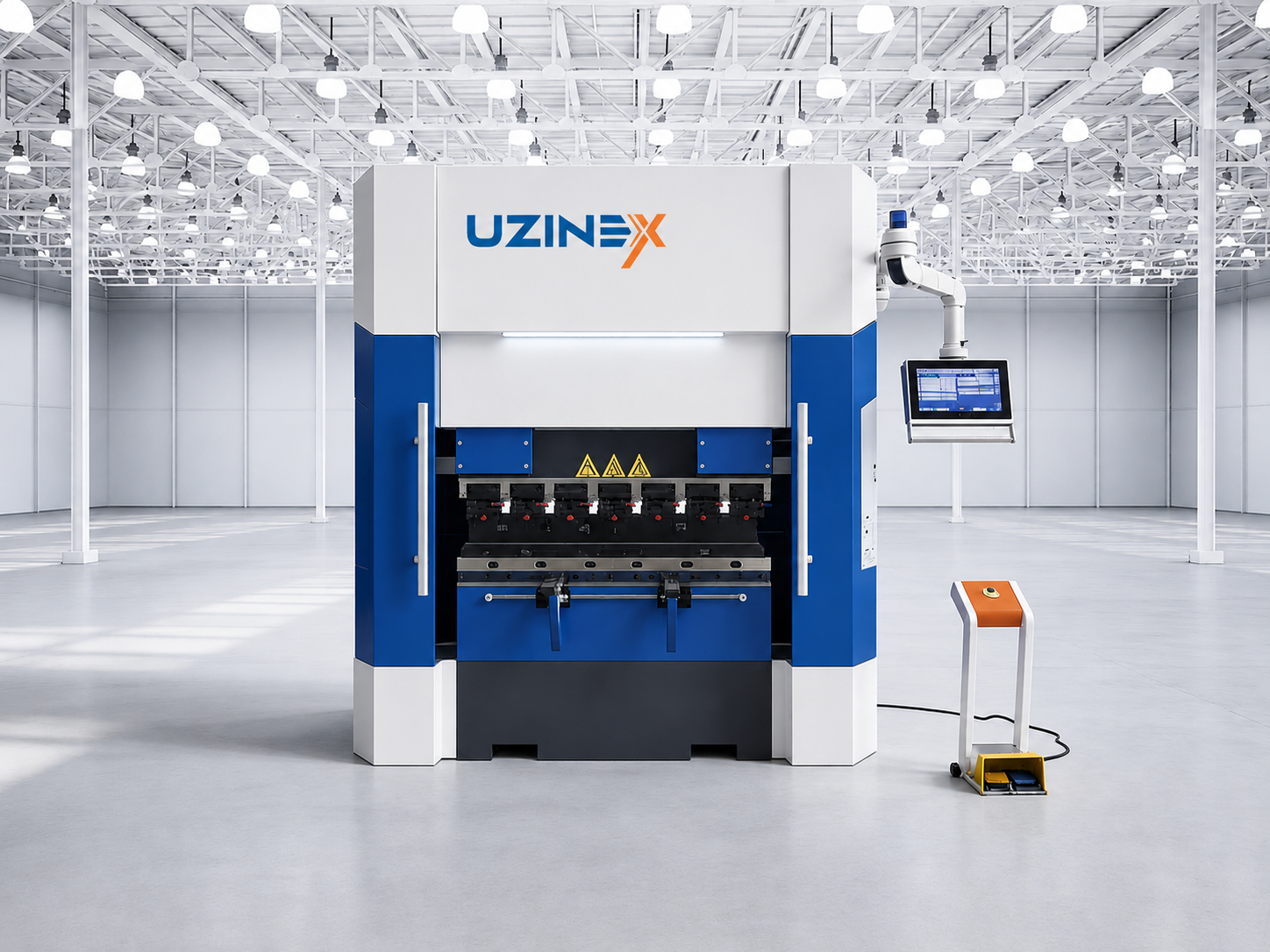

Catalogul Prese de îndoit tablă CNC include și Presă CNC de Îndoit Tablă WyBend C Series, Presă CNC Înaltă Precizie WyBend E Series și Presă de Îndoit CNC Heavy-Duty WyBend H Series, potrivite pentru aplicații complementare.
