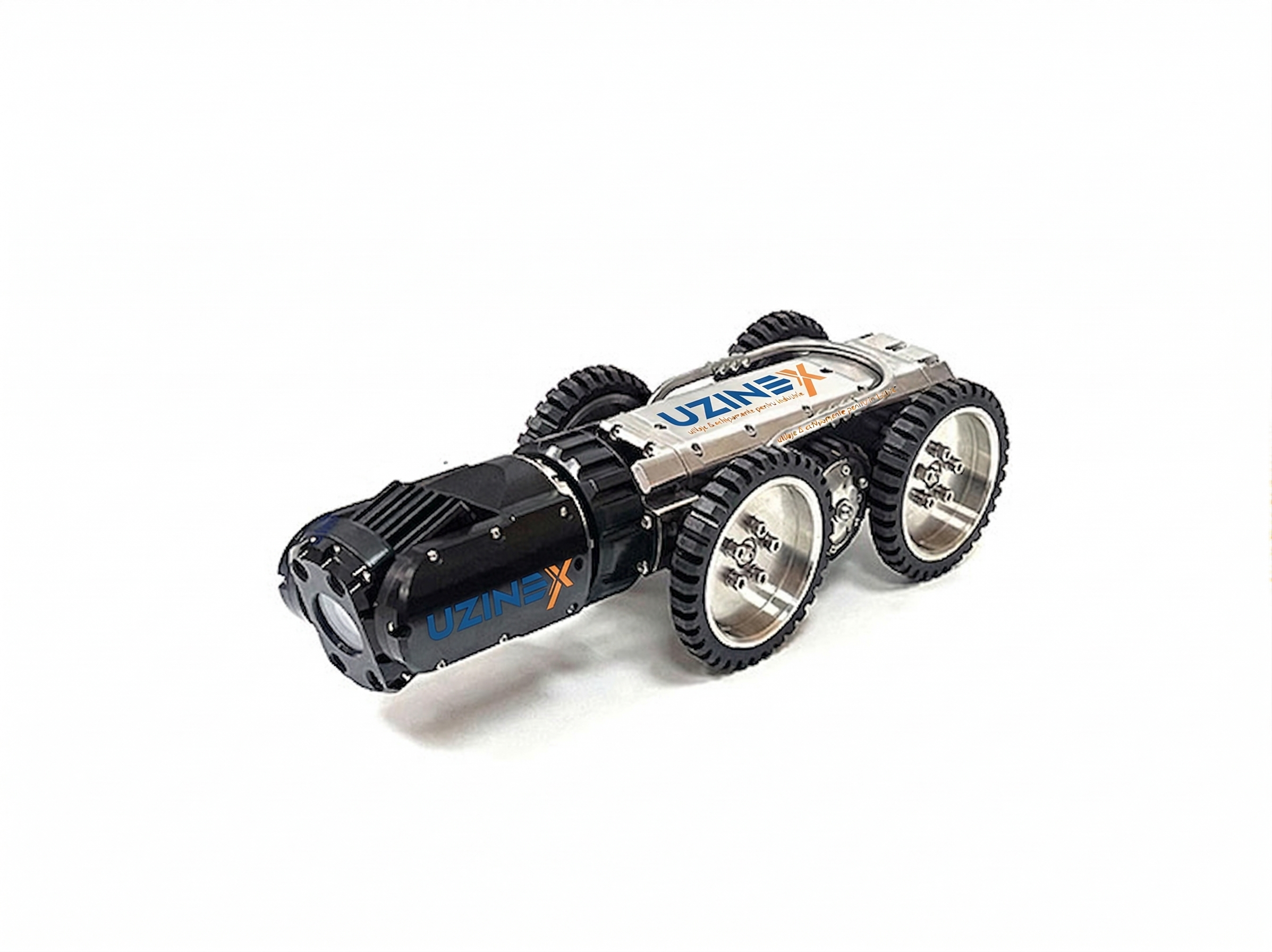

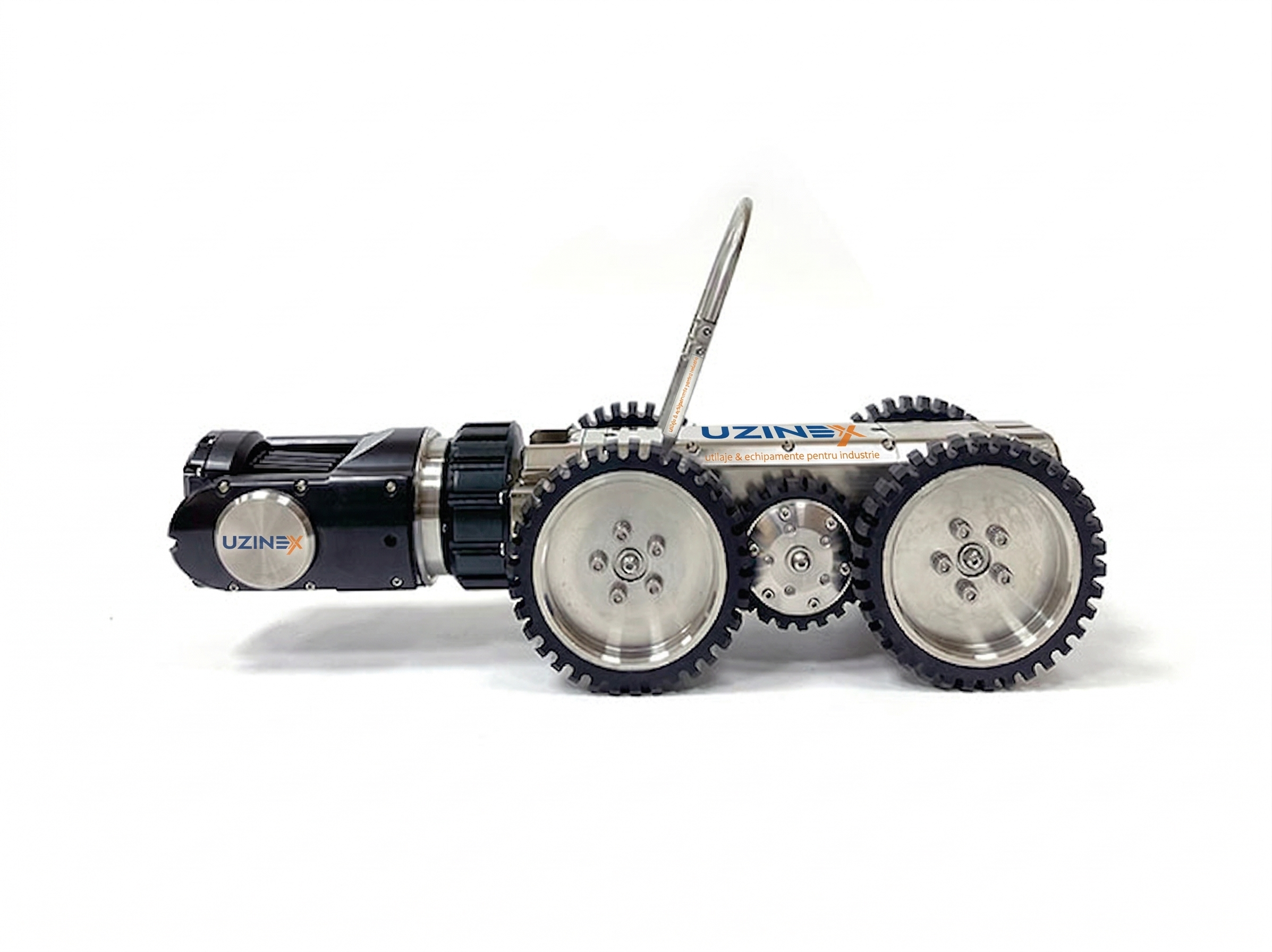

Робот для інспекції промислових трубопроводів GT400Pro — єдиний краулер в асортименті Jiutai, оснащений сертифікованою системою антиперекидання та вбудованим вимірювальним лазером у стандартній комплектації. Спроєктований для найвимогливіших промислових застосувань — лопаті вітрових турбін, трубопроводи атомних електростанцій, нафтохімічні мережі та промислові технологічні установки — цей робот для інспекції промислових трубопроводів працює стабільно в будь-якому внутрішньому середовищі, без ризику перекидання та без втрати зображення чи керування в трубах з нерегулярною геометрією чи частковою рідиною.
Компактний корпус 13 кг і електричний барабан 25 кг роблять GT400Pro найлегшим роботом для інспекції промислових трубопроводів в асортименті для діаметра 200–3.000 мм. Передня PTZ-камера 4МП, з безкінечним обертанням на 360° і 10x зумом, у поєднанні із задньою камерою, забезпечує повну документацію Ultra HD будь-якого структурного дефекту — тріщини, корозія, сторонні предмети, деформація чи засмічення — з точною лазерною локалізацією, записаною прямо в автоматично згенерованому звіті. Ключові переваги робота для інспекції промислових трубопроводів GT400Pro
• Система антиперекидання — унікальна в асортименті: GT400Pro — єдиний робот для інспекції промислових трубопроводів у серії Jiutai, оснащений сертифікованим механізмом антиперекидання. Краулер залишається стабільним і робочим у трубах з частковою рідиною, осьовим нахилом, слизькими поверхнями чи овалізованою геометрією — ситуації, де стандартні краулери перекидаються та втрачають зображення.
• Вбудований вимірювальний лазер у стандартній комплектації: на відміну від моделей, де лазер опційний, GT400Pro включає лазер як стандартне обладнання — незамінне для точного вимірювання розміру тріщини, ступеня деформації поперечного перерізу та відстані між дефектами, прямо на записі, без зовнішнього вимірювального обладнання.
• Передня камера 4МП, 360° × 220°, 10x зум: сенсор 4 мегапікселі з безкінечним обертанням на 360° і нахилом 220° повністю покриває поперечний переріз труби без сліпих кутів. 10x оптичний зум дозволяє детальне документування дрібних поверхневих дефектів — мікротріщини, початкові плями корозії, тріщини зварних швів — з відстані.
• Подвійна камера передня + задня з миттєвим перемиканням: одночасне документування передньої зони (дефекти вздовж шляху руху) та задньої зони (перевірка стану труби під час відведення) усуває дублювання сеансів і мінімізує час інспекції на ділянку.

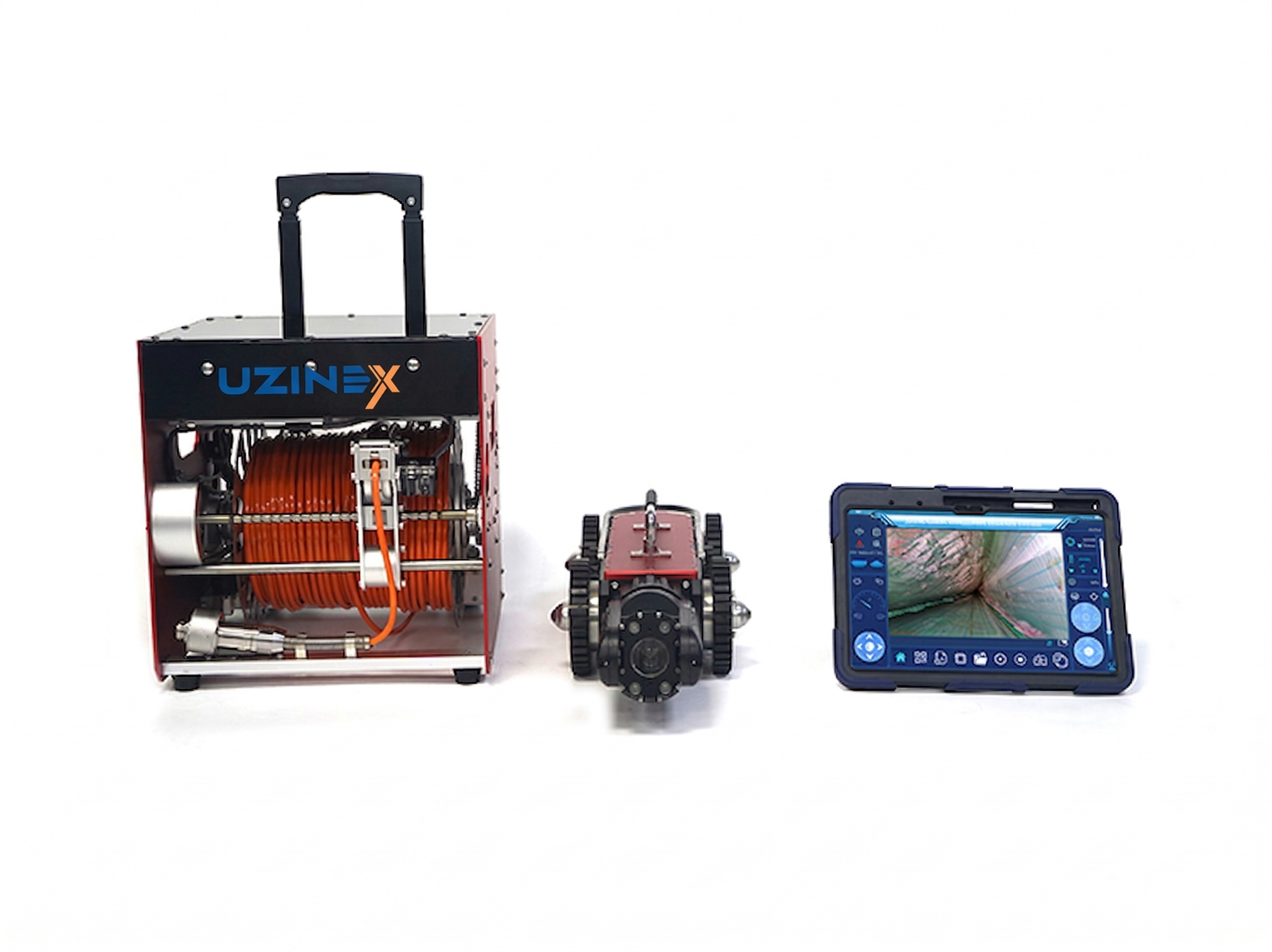

• Компактний корпус 13 кг, електричний барабан 25 кг: найлегший комплект в асортименті для діаметрів 200–3.000 мм — корпус 630×185×150 мм і барабан 343×306×335 мм. Транспортується командою з двох осіб без підйомного обладнання, навіть у локаціях з обмеженим доступом чи на висоті.
• Міцний кабель Ø 9 мм, 100–150 м: діаметр кабелю 9 мм забезпечує механічну міцність і стійкість до скручування в трубах зі складними маршрутами. Електричний барабан з авто/ручним намотуванням повертає кабель без зусиль наприкінці сеансу.
• IP68 waterproof і вища здатність долати перешкоди: повна герметизація IP68 і потужний тяговий двигун дозволяють долати сходинки, консолідовані відкладення та різкі повороти в сильно зношених промислових трубах.
• Зберігання до 1 ТБ і автоматичні звіти інспекції: відео 4МП, фото з лазерним маркуванням, локалізація дефектів і метраж зберігаються у внутрішньому сховищі (розширюваному до 1 ТБ) та автоматично компілюються в професійні звіти інспекції — готові до передачі клієнту чи архівування в системі управління об'єктом.
Технічні характеристики — робот для інспекції промислових трубопроводів GT400Pro
| Екран монітора | 10.1 дюйма кольоровий LCD, роздільність 2560 × 1600 |
|---|---|
| Пікселі передньої камери | 4 мегапікселі |
| Обертання головки камери | 360° безперервно (безкінечне обертання) |
| Нахил головки камери | 220° flip |
| Зум | 10x авто зум in/out (оптичний + електронний) |
| Задня камера | Так — подвійна камера передня + задня |
| Освітлення | Передній LED + задній LED, 3 регульовані рівні |
| Вимірювальний лазер | Вбудований стандартно |
| Антиперекидання | Вбудована система антиперекидання |
| Захист від води | IP68 waterproof |
| Сумісний діаметр труби | 200–3.000 мм |
| Розміри корпусу краулера | 630 × 185 × 150 мм |
| Вага краулера | 13 кг |
| Розміри електричного барабана | 343 × 306 × 335 мм |
| Вага електричного барабана | 25 кг |
| Довжина кабелю | 100–150 м |
| Діаметр кабелю | 9 мм |
| Намотування барабана | Авто / Ручне |
| Зберігання | До 1 ТБ |
| Звіт інспекції | Генерується автоматично, включений стандартно |
| Функції руху | Уперед, назад, вільне керування, регульована швидкість |
Застосування — де використовується робот для інспекції промислових трубопроводів GT400Pro
Внутрішня інспекція лопатей вітрових турбін — одне з флагманських застосувань цього робота для інспекції промислових трубопроводів. Внутрішні канали лопатей мають складну геометрію, змінний нахил і поверхні з низьким зчепленням — саме умови, в яких система антиперекидання GT400Pro стає вирішальною. Вбудований вимірювальний лазер дозволяє точне визначення розшарувань, тріщин і внутрішніх відкладень, інформація незамінна для структурної оцінки лопатей і для планування ремонтного втручання.
У нафтохімічній та атомній промисловості робот для інспекції промислових трубопроводів зі здатністю антиперекидання є операційною вимогою, а не опцією. Труби в цих середовищах часто містять залишки часткової рідини, варіації перерізу та корозійні відкладення, що дестабілізують стандартні краулери. GT400Pro підтримує стабільність платформи та безперервність запису незалежно від внутрішніх умов труби. Перегляньте повний асортимент промислового обладнання Uzinex для додаткових рішень інспекції та діагностики.
Інженерні інспекції, технічні аудити інсталяцій будівель і перевірка сервісних трубопроводів у будівлях високого ризику (лікарні, теплові електростанції, промислові HVAC-установки) виграють від міцності та лазерної документації цього робота для інспекції промислових трубопроводів, відповідно до міжнародних стандартів неруйнівної інспекції труб. Звіти з інтегрованим лазерним маркуванням приймаються прямо у файли технічного приймання та аудити відповідності. Як це працює — робочий процес із GT400Pro у промислових умовах
• Підготовка та введення в трубу: краулер 13 кг вводиться через отвір доступу. Система антиперекидання активується автоматично — вона не вимагає ручного налаштування чи спеціальних пускових процедур.
• Стабільний рух у будь-якій орієнтації: контролер на екрані 10 дюймів керує краулером уперед, назад і через повороти на регульованій швидкості. Система антиперекидання тримає платформу камери стабільною навіть у трубах з осьовим нахилом чи частковою залишковою рідиною.
• Документування 4МП з активним лазером: при виявленні дефекту оператор активує 10x зум для детального документування та вимірювальний лазер для визначення розмірів дефекту — довжина, ширина, розкриття — прямо на записаному зображенні, без подальших ручних розрахунків.
• Перемикання передня/задня камера: повне документування ділянки виконується з обох напрямків, перемикаючись між передньою PTZ-камерою 4МП і задньою камерою однією кнопкою, без зупинки руху.
• Автоматичне повернення кабелю: електричний барабан 25 кг повертає 100–150 м кабелю Ø 9 мм автоматично чи вручну, захищаючи кабель від скручування та зменшуючи фізичне зусилля оператора в локаціях зі складним доступом.
• Автоматична генерація звіту: наприкінці сеансу повний звіт — відео 4МП, фото з лазерним маркуванням, локалізація та визначення розмірів дефектів, метраж — генерується автоматично, готовий до надсилання клієнту чи архівування в системі управління промисловим об'єктом.
Часті запитання про робота для інспекції промислових трубопроводів GT400Pro
Що означає антиперекидання та чому воно має значення в промислових інспекціях?
Система антиперекидання GT400Pro тримає платформу камери стабільною навіть у трубах з частковою залишковою рідиною, поверхнями з низьким зчепленням, осьовим нахилом чи овалізованим перерізом. Без цієї функції стандартний краулер може перекинутися та втратити зображення чи керування, вимагаючи ручного вилучення обладнання — дорога, а іноді неможлива операція в промислових трубах з обмеженим доступом. Саме тому цей робот для інспекції промислових трубопроводів переважний у середовищах високого ризику. Чи вбудований вимірювальний лазер, чи опційний на GT400Pro?
Вимірювальний лазер вбудований стандартно в кожен блок GT400Pro — це не опційний аксесуар за додаткову плату. Він дозволяє пряме розмірне визначення тріщин, розкриттів і деформацій на записаному зображенні 4МП, усуваючи потребу повторного входу в трубу з окремим вимірювальним приладом і значно зменшуючи загальний час інспекції на ділянку. Чи можна використовувати GT400Pro для інспекції лопатей вітрових турбін?
Так — внутрішня інспекція лопатей вітрових турбін є одним із флагманських застосувань цього робота для інспекції промислових трубопроводів. Компактний профіль (630×185×150 мм, 13 кг), система антиперекидання та вимірювальний лазер роблять GT400Pro правильним рішенням для внутрішньої структурної оцінки лопатей, виявлення розшарувань і тріщин та відповідної документації для звітів обслуговування вітрових ферм. Які діаметри труб охоплює GT400Pro і яка робоча довжина?
GT400Pro інспектує труби діаметром від 200 мм до 3.000 мм. Стандартний кабель 100–150 м (діаметр Ø 9 мм, стійкий до скручування) охоплює середню ділянку основних промислових труб. Електричний барабан 25 кг з авто/ручним намотуванням полегшує роботу навіть у локаціях з обмеженим доступом чи на висоті, без додаткового персоналу. Як GT400Pro порівнюється з GT108 за діаметром і використанням?
Обидві системи охоплюють великі діаметри (200–3.000 мм для GT400Pro, 200–3.500 мм для GT108), але з різними профілями використання. GT108 оптимізований для муніципальних каналізаційних мереж — кабель 300 м, барабан 40 кг, висока швидкість. GT400Pro спроєктований для спеціальних промислових застосувань — антиперекидання, вбудований лазер, компактніший корпус 13 кг і придатність до лопатей вітрових турбін, атомних і нафтохімічних установок, де стабільність платформи є критичною вимогою. Чому купувати робота для інспекції промислових трубопроводів GT400Pro в UZINEX?
• Безкоштовна спеціалізована технічна консультація: команда UZINEX аналізує тип установки, внутрішні умови середовища труби (залишкова рідина, нахил, геометрія) та вимоги до документації і конфігурує цей робот для інспекції промислових трубопроводів для вашого конкретного застосування.
• Постачання, тестування та навчання операторів на об'єкті: GT400Pro постачається, тестується в реальних умовах і вводиться в експлуатацію на об'єкті клієнта. Команда операторів отримує повне навчання, включно з використанням вимірювального лазера та генерацією технічних звітів.
• Розширена гарантія 60 місяців і технічна підтримка менш ніж за 36 годин: кожен робот для інспекції промислових трубопроводів, поставлений через UZINEX, отримує гарантію 60 місяців і гарантований час реагування менш ніж за 36 годин — включно з віддаленою діагностикою та пріоритетною поставкою запчастин для мінімізації простоїв у безперервно працюючих установках.
• Звіти з лазерним маркуванням, прийняті в технічних аудитах: документи, згенеровані GT400Pro, включають інтегроване лазерне розмірне маркування, сумісне з вимогами файлів технічного обслуговування в нафтохімічній, енергетичній і відновлюваній енергетичній промисловості в Румунії та ЄС.
• Експертиза в обладнанні для спеціальних промислових застосувань: UZINEX постачає системи інспекції для застосувань, що перевищують стандартний муніципальний діапазон — включно з інспекціями на висоті, установками з обмеженнями доступу, середовищами з газами чи парами та установками під суворим регулюванням.
Робот для інспекції промислових трубопроводів GT400Pro — вибір команд, що інспектують у реальних промислових умовах: антиперекидання, вбудований вимірювальний лазер, 4МП і відповідні автоматичні звіти, у трубах від 200 мм до 3.000 мм, скрізь, де стабільність платформи та точність документації не можна компрометувати.
